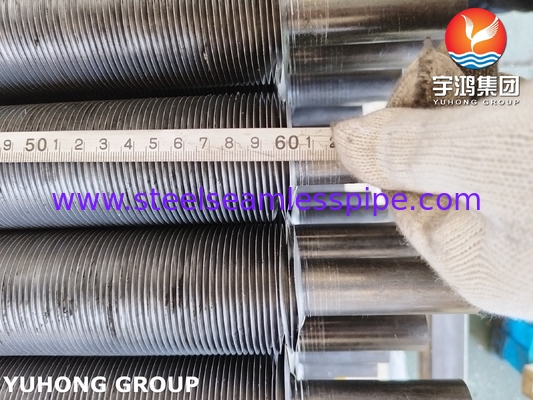

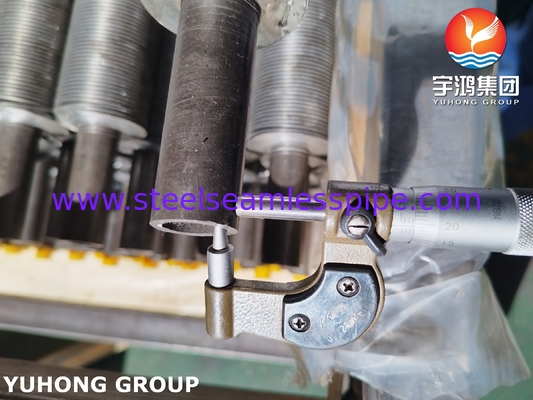

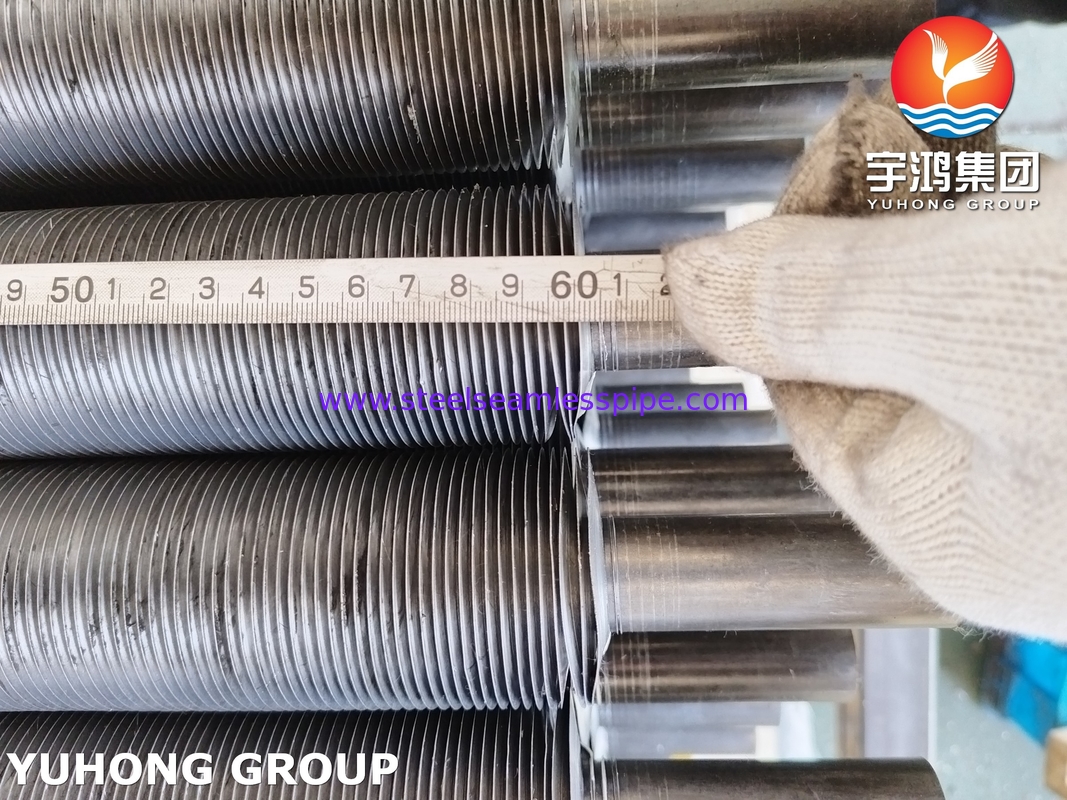

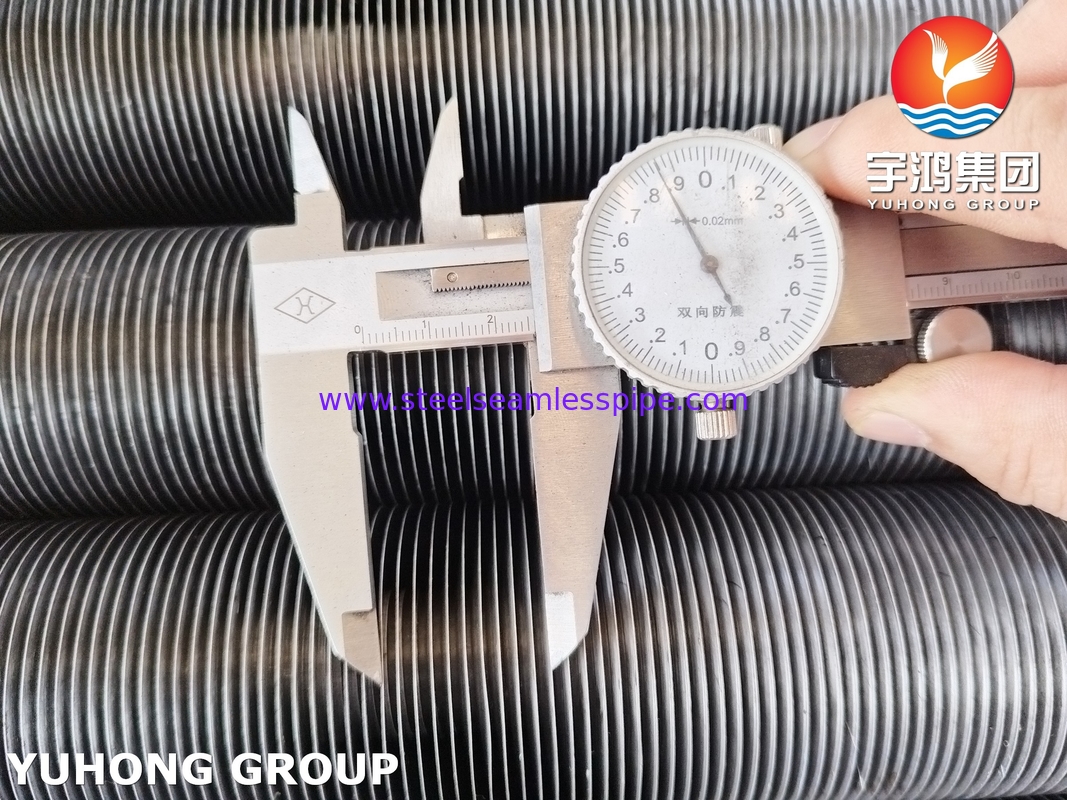

ASTM A213 T5 Fin Tube Embedded G Type
ASTM A213 T5 embedded G-type fined tube adalah solusi profesional untuk sistem pemulihan panas limbah gas buang suhu tinggi dan boiler.
Desain sirip tertanamnya bekerja dengan baik di lingkungan abu.dan parameter suhu dan tekanan, dan teknologi las frekuensi tinggi lebih disukai untuk memastikan kekuatan ikatan.
Untuk korosi yang ekstrim atau persyaratan suhu yang lebih tinggi, disarankan untuk meningkatkan bahan (seperti T9/T91) atau perlindungan pelapis.Pemeliharaan teratur dan pemantauan cerdas dapat secara signifikan memperpanjang umur bundel tabung dan meningkatkan efisiensi energi sistem.
T5 tabung tanpa jahitan Komposisi kimia:
| Komponen kimia (%) |
| Kelas |
C |
Mn |
P |
S |
Ya. |
Cr |
Mo |
V |
Nb |
N |
Al |
lainnya |
| T5 |
0.15 |
0.30-0.60 |
≤ 0.025 |
≤ 0.025 |
0.5 |
4.0-6.0 |
0.45-0.65 |
|
|
|
|
|
| T5b |
0.15 |
0.30-0.60 |
≤ 0.025 |
≤ 0.025 |
1.0-2.0 |
4.0-6.0 |
0.45-0.65 |
|
|
|
|
|
T5 Persyaratan Pengolahan Panas Tabung Tanpa Jahit
| Kelas |
Nomor UNS |
Jenis Pengolahan Panas |
Austenitisasi/Temperatur larutan, menit atau kisaran °F [°C] |
Subkritis Annealing atau Temperature Tempering, Min atau kisaran °F [°C] |
| T5 |
K41545 |
penuh atau isothermal anneal normalisasi dan temper |
Aku tidak tahu. |
1250 [675] |
| T5b |
K51545 |
penuh atau isothermal anneal normalisasi dan temper |
Aku tidak tahu. |
1250 [675] |
T5 Rumput Syarat ketegangan dan kekerasan:
| Sifat mekanik |
| Kelas |
Kekuatan tarik |
Hasil |
Perpanjangan |
Kekerasan |
| Kekuatan (Mpa) |
Kekuatan (Mpa) |
(%) |
|
| T5 |
≥415 |
≥205 |
≥ 30 |
≤ 89HRB |
Gambaran umum
HFW (High-Frequency Welded) Fin Tubesadalah komponen penukar panas yang terdiri dari tabung dasar dengan sirip las eksternal. sirip diikat ke tabung menggunakan arus listrik frekuensi tinggi, menciptakan ikatan metalurgi yang kuat.Desain ini memaksimalkan luas permukaan untuk transfer panas yang efisien dalam aplikasi seperti boiler, pendingin udara, dan penghemat.
-
-
Bahan tabung:
Tabung utama biasanya terbuat dari bahan seperti baja karbon, baja tahan karat, atau paduan lainnya, tergantung pada persyaratan spesifik aplikasi.
Pelita:
sirip spiral dan bergerigi, yang berarti mereka heliks melingkar di sekitar permukaan luar tabung utama, membentuk pola spiral berkelanjutan.Serrations menambahkan turbulensi ke udara atau aliran gas, meningkatkan transfer panas.
Proses pengelasan:
Selang dilas ke permukaan luar tabung utama. Pengelasan memastikan ikatan yang kuat dan tahan lama antara tabung dan sirip, memungkinkan transfer panas yang efisien.
Konfigurasi Heliks:
Konfigurasi heliks sirip memberikan luas permukaan yang lebih besar untuk pertukaran panas dibandingkan dengan sirip lurus.
Desain bergerigi:
Tepi bergerigi pada sirip menciptakan turbulensi dalam cairan atau gas yang mengalir di atasnya.Turbulensi ini mengganggu lapisan batas dan mempromosikan transfer panas yang lebih baik antara permukaan tabung dan cairan atau gas.
Efisiensi Transfer Panas:
Kombinasi sirip spiral dan tepi bergerigi meningkatkan efisiensi transfer panas dengan mencegah pembentukan lapisan batas yang stagnan pada permukaan sirip.Desain ini sangat efektif dalam aplikasi di mana pertukaran panas efisiensi tinggi diperlukan.
Rincian tabung dasar Tabung Jangkauan diameter
15.88 mm sampai 219 mm Ketebalan tabung Jangkauan: 1.651 mm sampai 16 mm Bahan tabung: Tabung tanpa jahitan baja karbon, baja tahan karat, baja paduan karbon, baja Corten, baja tahan karat dupleks,Baja tahan karat super dupleks S32750, Inconel Alloy, High Chrome High Nickle Incoloy alloy, bahan CK 20 dan beberapa bahan lainnya.1.5 ̊ (38 mm) Ketumpatan sirip: Min 43 sirip per meter sampai maksimal 287 sirip per meter Bahan: Baja karbon, baja tahan karat, baja paduan, baja corten, baja dupleks dan paduan incoloy.
Ini mengadopsi teknologi spiral pengelasan frekuensi tinggi, teknologi paten nasional dengan catu daya frekuensi tinggi sebagai sumber panas untuk memanaskan strip baja, pipa baja pada saat yang sama,Yo membuat nya dilas bersama-sama sebagai keseluruhanTeknologi ini memiliki karakteristik seperti efisiensi termal yang tinggi, area disipasi panas yang besar, umur layanan yang panjang, suhu adaptasi rentang, tekanan tinggi, dll.
Keuntungan dari pengelasan frekuensi tinggi spiral fin tabung
1. instalasi sederhana dan ekonomis Panjang maksimum tabung spiral dengan sirip las frekuensi tinggi dapat mencapai 6 meter, yang mengurangi titik penggabungan, membuat instalasi lebih ekonomis,efisien, dan juga mengurangi kemungkinan kebocoran sendi.
2. Pengopènan mudah Setelah pemasangan, tabung spiral sirip las frekuensi tinggi tidak perlu lagi dipertahankan.
3Efisiensi tinggi Area disipasi panas tabung sirip spiral pengelasan frekuensi tinggi lebih dari 8 kali tabung cahaya.
4. Umur panjang Fin dan pipa dengan kekuatan mekanik yang tinggi, sehingga kekuatan tarik lebih dari 200 mpa. baik di dalam dan di luar tabung semua terbuat dari pengolahan galvanis panas.Bahan sirip yang dapat dilas: baja karbon, baja tahan karat, baja paduan, baja tahan korosi.
Aplikasi
Pemanas pembangkit listrik:
Superheater, reheater dan bundel tabung economizer, tahan 540°C/15 MPa uap.
Sistem pemulihan panas limbah gas buang (seperti prapemanas udara).
Unit petrokimia:
Tabung-tabung pipa dari boiler panas limbah (CO Boiler) dari unit cracking katalitik (FCCU).
Bagian konveksi dari tungku pemanasan pasokan reaktor hidrogenasi (Fire Heater).
Sistem tungku industri:
Tabung radian dari tungku pengolahan panas, penukar panas gas buang dari tungku penggilingan.
