ASTM A213 T9 tabung tanpa jahitan baja paduan bertopeng untuk pemanas udara dan penghemat

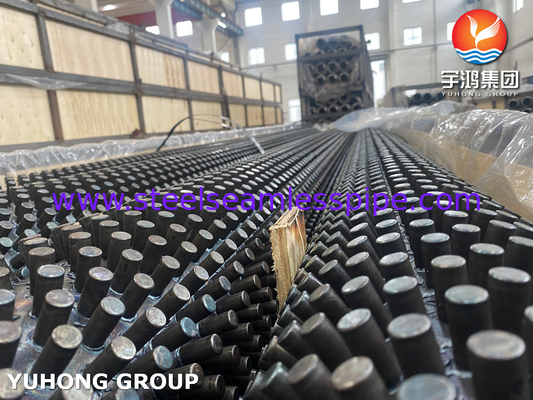

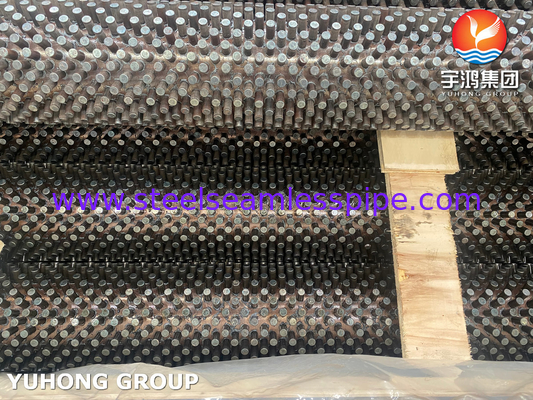

Fitur utama ASTM A213 T9 Studded Tube

1. Komposisi bahan

• Kelas T9 adalah baja paduan rendah yang mengandung ~ 9% kromium dan ~ 1% molibdenum, memberikan ketahanan oksidasi dan korosi yang lebih baik pada suhu tinggi dibandingkan dengan baja karbon.
• Sesuai dengan ASTM A213, yang mencakup boiler baja ferit dan austenit tanpa jahitan, superheater, dan tabung penukar panas.

2. Desain bertopeng

• Studs (pin atau proyeksi) dilas dengan resistansi ke permukaan luar tabung untuk meningkatkan transfer panas dalam aplikasi gas-ke-cair atau gas-ke-uap.
• Bahan stud yang umum termasuk baja karbon, baja tahan karat, atau baja paduan tergantung pada kondisi layanan.

3. Standar & Spesifikasi

• ASTM A213: Mencakup tabung tanpa jahitan untuk layanan suhu tinggi.
• ASME SA213: Versi Kode ASME Boiler and Pressure Vessel yang setara.
• Standar pengelasan stud: Biasanya mengikuti AWS C1.1 untuk pengelasan resistansi.

4. Manfaat Tabung yang Disematkan

• Peningkatan transfer panas karena peningkatan luas permukaan.
• Mengurangi pencemaran & peningkatan aliran gas dalam aplikasi gas buang.
• Daya tahan yang lebih baik dalam lingkungan korosif suhu tinggi.

5. Manufaktur & Pengujian

• Pembuatan tabung tanpa jahitan (digulung mandrel atau diekstrusi).

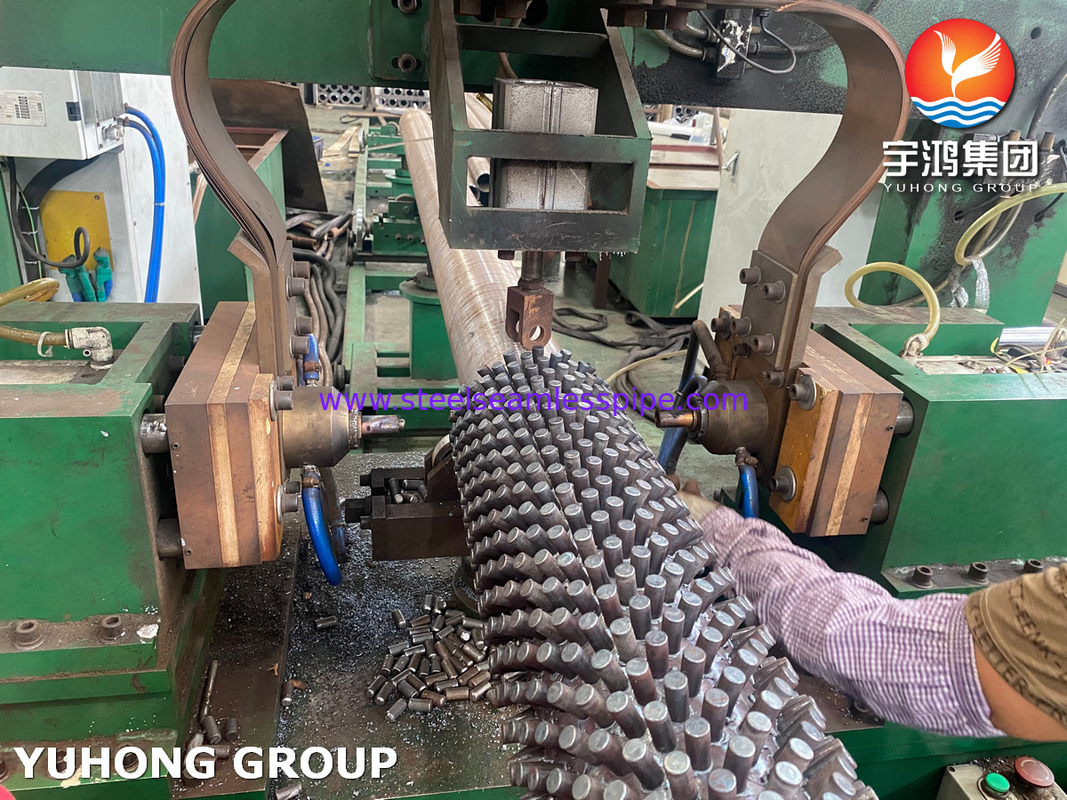

• Pengelasan batang yang dilakukan dalam kondisi terkontrol.
• Pengujian non-destruktif (NDT) seperti pengujian hidrostatik, ultrasonik, atau eddy current.
• Pengujian kimia dan mekanik sesuai dengan persyaratan ASTM A213.

Aplikasi ASTM A213 T9 untuk tabung bertopeng

Tabung bertopeng ASTM A213 T9 dirancang khusus untuk suhu tinggi, lingkungan tekanan tinggi di mana transfer panas yang ditingkatkan dan ketahanan terhadap oksidasi / korosi sangat penting.Di bawah ini adalah beberapa aplikasi utama di mana tabung ini unggul:

1. Boiler Pemulihan Panas Limbah (WHRB)

• Digunakan dalam HRSG (Heat Recovery Steam Generators) di pembangkit listrik dan kilang minyak untuk memulihkan panas dari gas buang (misalnya, gas buang turbin gas).

Mengapa T9?

• Tahan terhadap sulfidasi & oksidasi di lingkungan gas buang (hingga ~ 1,100 ° F / 593 ° C).
• Stud meningkatkan efisiensi penyerapan panas dari gas panas.

2. Boiler Batubara & Biomas

• Convection pass & economizer sections di mana suhu gas buang tinggi (~ 800 ∼ 1200 °F / 427 ∼ 649 °C).

Mengapa Dipotong?

• Mencegah abu mencemari dengan mengganggu aliran gas.
• Meningkatkan penyerapan panas di zona suhu rendah.

3. Boiler ranjang fluida (CFB & BFB)

• Digunakan dalam sirkulasi fluidized bed (CFB) dan bubbling fluidized bed (BFB) boiler.

Mengapa T9?

• Tahan terhadap erosi-korosi dari bahan tempat tidur abrasif.
• Kandungan molibdenum membantu dengan ketahanan merangkak di bawah beban siklik.

4. Pemanas Rafineri & Petrochemical

• Bagian konveksi pemanas api (misalnya, pemanas minyak mentah, tungku reformer).

Mengapa Tabung yang Ditutup?

• Memaksimalkan pemulihan panas dari gas pembakaran panas.
• Mengurangi titik panas dengan meningkatkan distribusi panas.

5. Pemanas Udara & Economizer

• Pemanas udara regeneratif/rekuperatif di pembangkit listrik.

Mengapa T9?

• Mengatasi gas asap yang mengandung belerang lebih baik daripada baja karbon.
• Stud mencegah pembentukan abu terbang dan meningkatkan efisiensi termal.
