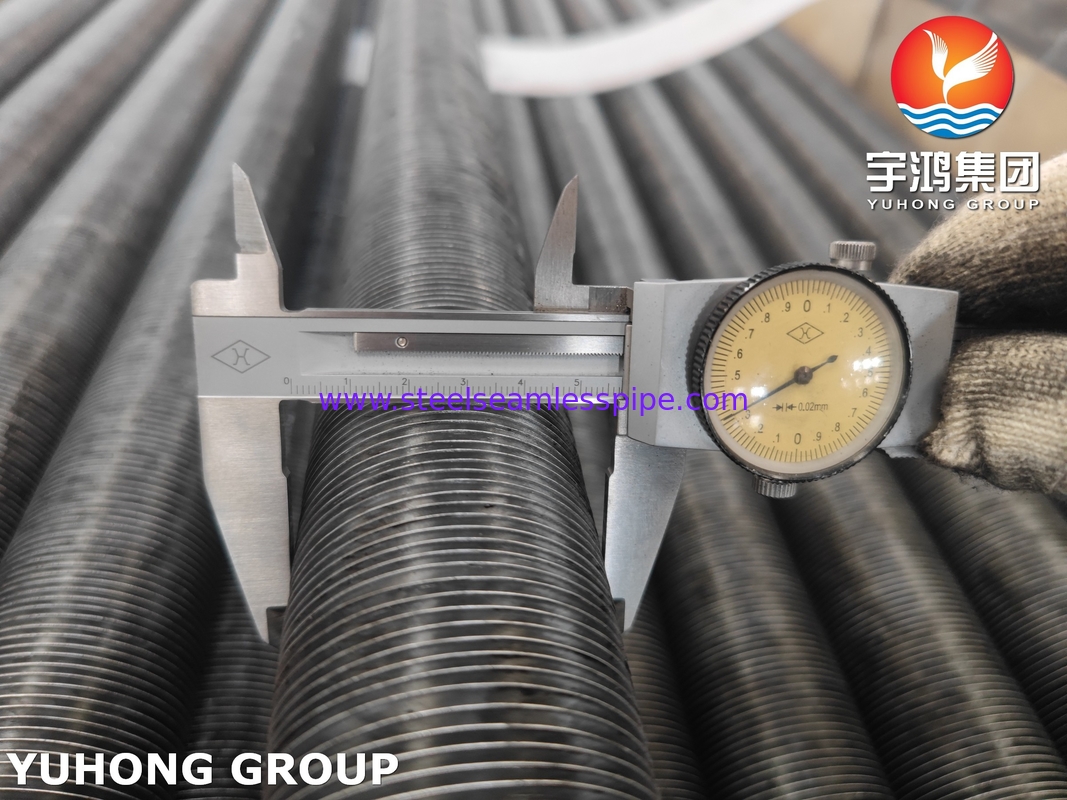

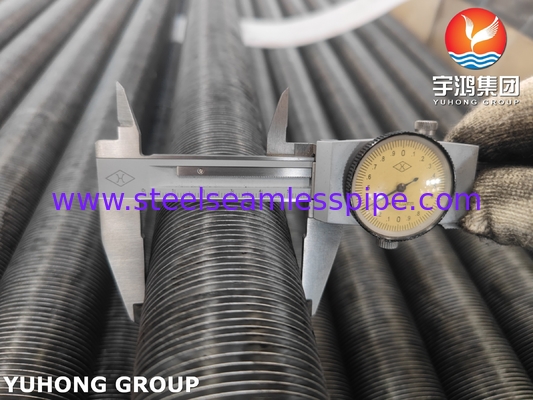

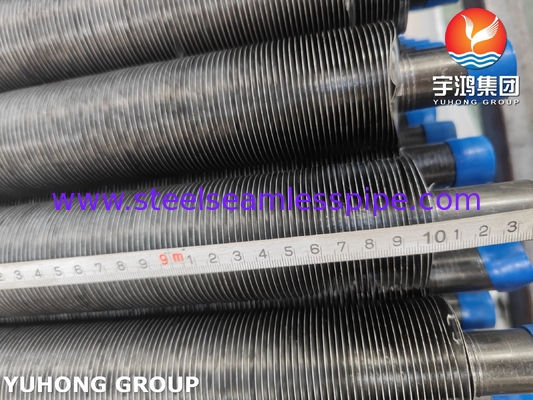

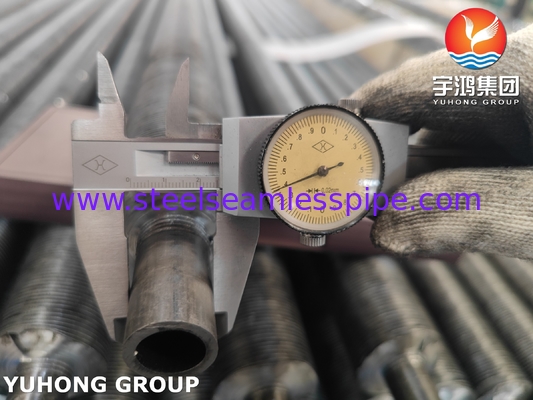

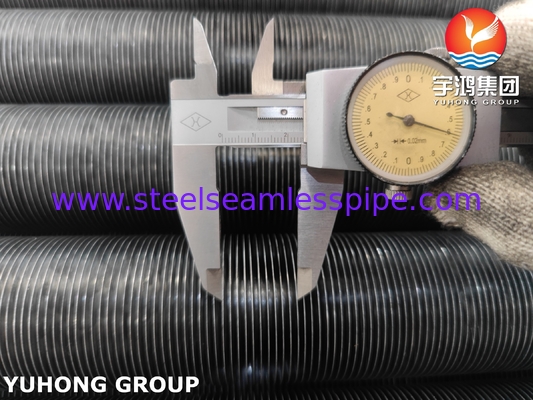

ASME SA209 TP304 Stainless Steel Embedded Fin Tube Fin Type G Dengan Aluminium 1060 Fin
Tabung sirip tertanam adalah jenis elemen transfer panas yang ditingkatkan efisiensi tinggi. Produk ini terdiri dari tabung dasar yang terbuat dari stainless steel 304 dan sirip aluminium.Dengan memasukkan sirip aluminium ke alur pra-fabrikasi di permukaan tabung dasar baja tahan karat, kombinasi mekanis yang erat dari tabung dasar dan sirip dicapai.Struktur ini menggabungkan ketahanan korosi baja tahan karat dengan karakteristik kekuatan tinggi dari proses tertanam, dan banyak digunakan dalam peralatan pertukaran panas di bawah suhu tinggi, tekanan tinggi dan lingkungan korosif.
Ketahanan korosi. tabung dasar stainless steel dan sirip tahan asam, alkali, semprotan garam dan oksidasi suhu tinggi, dan memiliki umur layanan hingga 15 sampai 20 tahun.
Kekuatan mekanik yang tinggi. Proses tertanam memastikan bahwa sirip tidak jatuh di bawah tekanan tinggi (≤30 MPa) dan lingkungan getaran.Tabung berdaun akan menjadi lebih dan lebih kuat selama penggunaan.
Tipe G Embedded Fined Tube digabungkan dengan dua bahan yang berbeda
Bahan inti tabung: baja karbon, baja paduan rendah, baja tahan karat, kuningan, tembaga, paduan tembaga-nikel, aluminium perunggu, paduan nikel.
1Baja karbon: A179, A192, SA210 Gr A1/C, A106 Gr B
2Baja tahan karat: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Tembaga: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
SS304 Komposisi kimia
| Elemen |
% Saat ini |
| Karbon (C) |
0.07 |
| Besi (Cr) |
17.50 - 19.50 |
| Mangan (Mn) |
2.00 |
| Silikon (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Sulfur (S) |
0.015b) |
| Nikel (Ni) |
8.00 - 10.50 |
| Nitrogen (N) |
0.10 |
| Besi (Fe) |
Saldo |
SS304 Sifat Mekanis
| Properti |
Nilai |
| Kekuatan yang Komprehensif |
210 MPa |
| Bukti Stres |
210 Min MPa |
| Kekuatan tarik |
520 - 720 MPa |
| Perpanjangan |
45 Min% |
Kontrol kualitas untuk inspeksi dan pengujian tabung sirip tertanam tipe G
Pemeriksaan komposisi kimia
Uji Sifat Mekanis ((Kekuatan Tarikan, Kekuatan Hasil, Elongasi, Flaring, Flattening, Kekerasan, Uji Dampak)
Uji permukaan dan dimensi
Uji tidak merusak
Tes hidrostatik.
Aplikasi
Pendingin gas asam: Untuk menangani gas alam atau gas kilang yang mengandung H2S dan CO2 (seperti unit hidrodesulfurisasi), baja tahan karat 316L digunakan untuk mencegah korosi lubang.
Pertukaran panas reaktor suhu tinggi: Untuk mendinginkan cairan proses suhu tinggi (≤ 600 °C) dalam reforming katalitik dan retakan etilena, pipa dasar stainless steel 310S dipilih.
Ketel panas limbah turbin gas: Untuk memulihkan panas dari 400 ~ 550 °C gas buang, sirip harus tahan terhadap oksidasi suhu tinggi
Pemanas air pakan pembangkit listrik tenaga nuklir: Untuk menahan oksidasi radiasi, baja tahan karat austenit rendah karbon (seperti 304L) digunakan.
Pendinginan air laut: Baja tahan karat tahan korosi ion klorida air laut, dan sirip tertanam menghindari risiko kebocoran pada las.
