ASTM A312 TP304HBaja tahan karat HFW tabung sirip spiral tabung sirip
HFW Helical Fined Tubes diproduksi dalam tipe Solid Fined dan tipe Serrated.dikenal karena ketahanan korosi yang sangat baik dan sifat mekanik. ASTM A312 TP304H tabung HFW stainless steel dapat meningkatkan kinerja panas, yang memang dirancang untuk mengoptimalkan transfer panas dalam berbagai aplikasi.
1. Tabung sirip sirip:Fitur sirip padat berkelanjutan yang dibungkus dalam pola heliks di sekitar tabung.
Keuntungan:
Transfer Panas yang Efisien: sirip padat memberikan permukaan yang lebih besar untuk pertukaran panas.
Daya tahan: Struktur yang kokoh cocok untuk aplikasi tekanan tinggi.

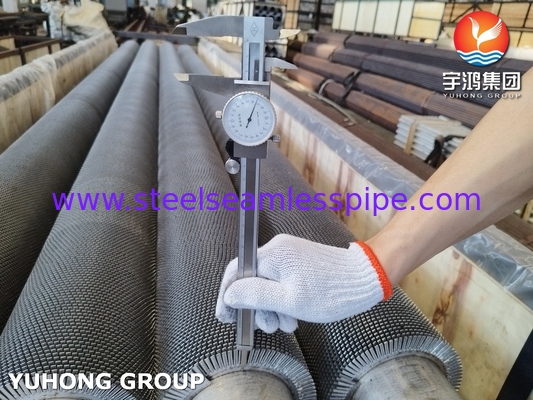

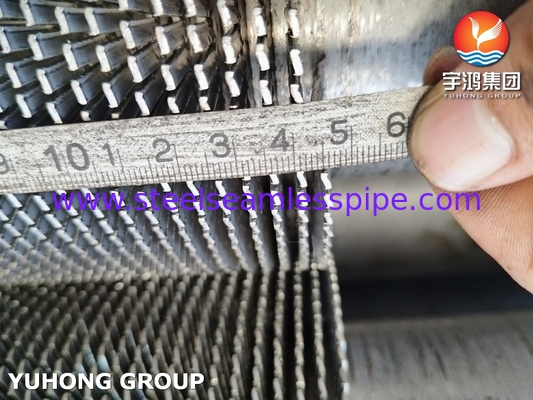

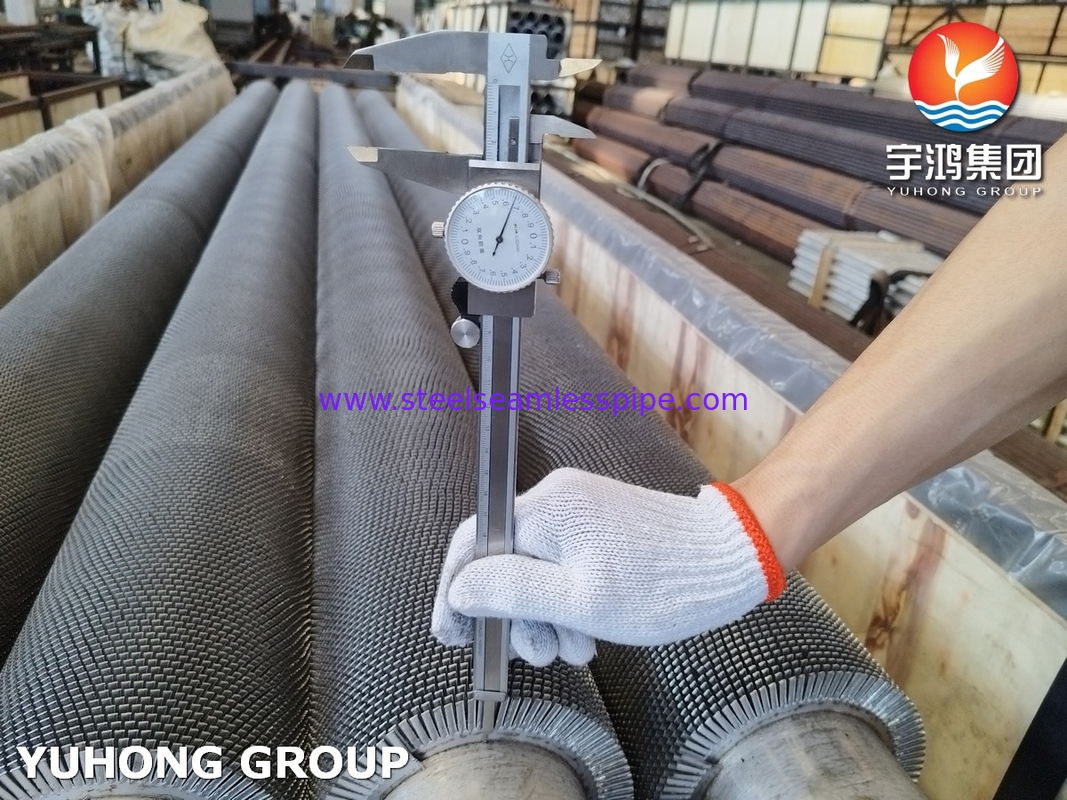

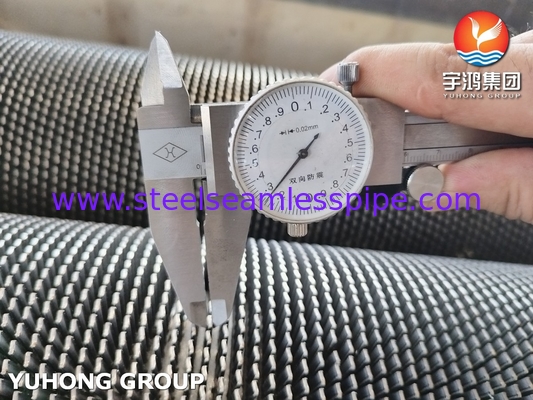

2. Tabung Berkilau: Memiliki sirip dengan tepi bergerigi, yang meningkatkan turbulensi dalam aliran cairan.
Keuntungan:
Kinerja Termal yang Ditingkatkan: Meningkatkan turbulensi, meningkatkan efisiensi transfer panas.
Penurunan Tekanan yang Lebih Rendah: Serat membantu mengurangi resistensi aliran dibandingkan dengan sirip padat.
Kelas setara dari baja tahan karat 304H
Uni Eropa
Keterangan: |
Amerika Serikat
- |
Jepang
JIS |
Prancis
AFNOR |
GOST |
Inter
ISO |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
Kelas setara Eropa untuk austenitic creep resistant steel 304H (AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Komposisi kimia dan sifat setara Eropa (EN) untuk 304H (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
Persyaratan kimia dari baja tahan karat 304H
| Kelas |
Penunjukan UNS |
Komposisi, % |
| Karbon |
Mangan |
Fosfor, maksimal |
Sulfur, maksimal |
Silikon |
Kromium |
Nikel |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18-20 |
8-10.5 |
Spesifikasi tabung sirip
| Produk |
TYPE |
Nama |
Bahan tabung kosong |
Bahan FIN |
|
Penukar Panas
Berukuran kecil
Tabung
|
DITAMPAKAN |
G-TYPE FIN TUBE |
Baja karbon, tembaga, baja tahan karat, paduan |
Aluminium |
| Diekstrusi |
METAL tunggal METAL gabungan |
Baja karbon, tembaga, baja tahan karat, paduan |
TEMPER, ALUMINIUM |
|
tabung sirip rendah
Tabung sirip T-TYPE
|
Baja karbon, tembaga, baja tahan karat, paduan |
/ |
|
Bamboo TUBE
Tabung bergelombang
|
Baja karbon, tembaga, baja tahan karat, paduan |
/ |
| Luka |
L/KL/LL TYPE FIN TUBE |
Baja karbon, tembaga, baja tahan karat, paduan |
Tembaga, aluminium |
| String |
STRING FIN TUBE |
Aluminium, tembaga, baja karbon, baja tahan karat |
Aluminium, tembaga, baja karbon, baja tahan karat |
| U-TYP |
Tabung tipe U |
Baja karbon, tembaga, baja tahan karat |
/ |
| Pengelasan |
HF WELDING FIN TUBE |
Baja karbon, baja tahan karat, paduan |
Baja karbon, baja tahan karat, paduan |
| U-TYP |
H/HH TYPE FIN TUBE |
Baja karbon, baja tahan karat, paduan |
Baja karbon, baja tahan karat, paduan |
| Pengelasan |
TUBE FIN STUDED |
Baja karbon, baja tahan karat, paduan |
Baja karbon, baja tahan karat, paduan |
Kelas material
| Standar Amerika |
Baja austenit:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L...
Baja dupleks:
S32101, S32205, S31803, S32304, S32750, S32760
lainnya:TP405, TP409, TP410, TP430, TP439,... |
| Standar Europen |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| Standar GOST |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Keuntungan dari Tabung Heliks
Efisiensi Termal Tinggi: Desain sirip spiral meningkatkan koefisien transfer panas, menjadikannya ideal untuk sistem termal yang menuntut.
Dinamika Fluida yang Ditingkatkan: Pengaturan heliks mempromosikan pola aliran yang lebih baik, mengurangi zona mati dan meningkatkan efisiensi secara keseluruhan.
Desain kompak: Mereka memberikan kemampuan pertukaran panas yang tinggi dalam jejak yang lebih kecil, yang berharga dalam aplikasi terbatas ruang.
Versatilitas: Cocok untuk berbagai cairan, termasuk gas dan cairan, di berbagai industri.
Aplikasi
1. HVAC & Boiler
2. Pembangkit listrik
3. Generator uap pemulihan panas
4Industri petrokimia
5. Aplikasi Laut
6. Aplikasi pendingin
7. Economizer
8Pendinginan minyak dan gas
9. Pembuatan pipa dan AC
10Kondensor dan Evaporator
11. Shell dan Tube Heat Exchanger
12. Berbagai aplikasi penukar panas lainnya
