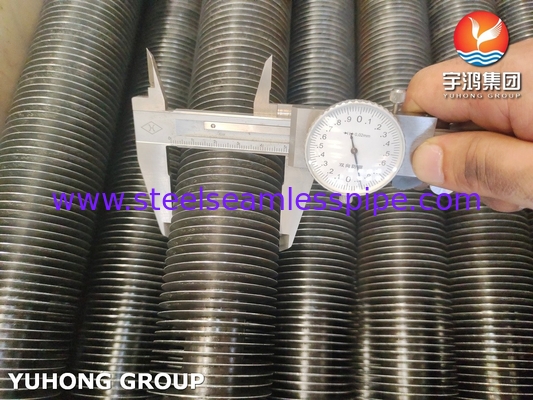

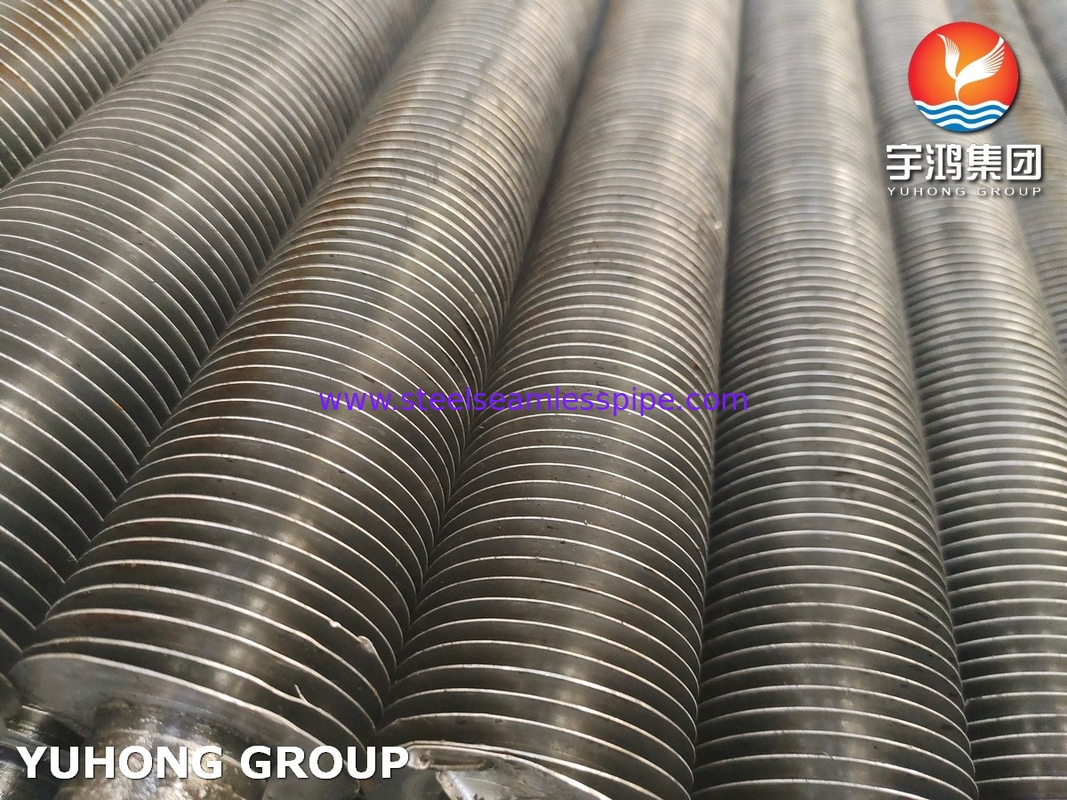

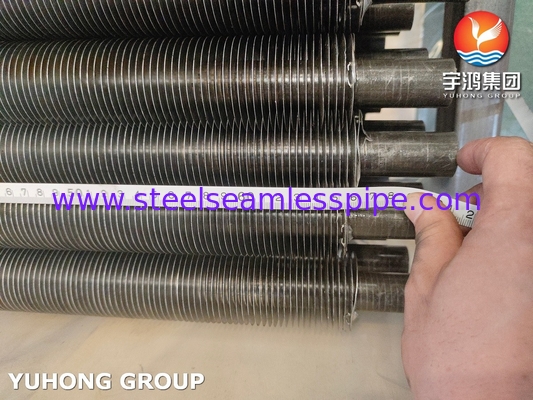

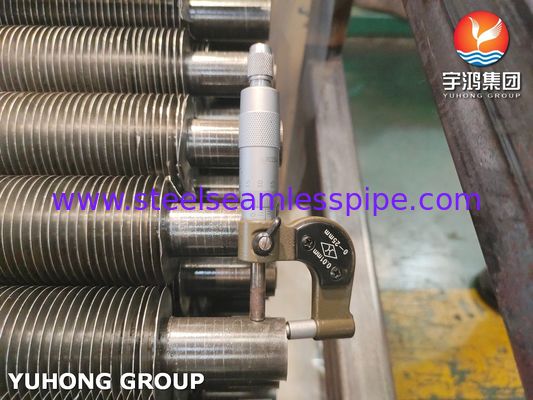

Baja Karbon ASTM A179 Tabung Tanpa Jahit Tipe G TertanamTabung Fined untuk Penukar Panas
Tabung sirip tertanam adalah solusi mutakhir dalam teknologi penukar panas, yang dirancang untuk meningkatkan efisiensi termal dalam berbagai aplikasi industri dan komersial.Dengan mengintegrasikan sirip langsung ke dalam struktur tabung, sistem ini menawarkan cara yang kompak dan efektif untuk mentransfer panas antara cairan, membuat mereka penting dalam banyak pengaturan.sirip tabung sirip tertanam lebih kuat dan ketat.
Bagaimana Mereka Bekerja?
Prinsip utama di balik tabung sirip tertanam adalah untuk memaksimalkan transfer panas dengan meningkatkan luas permukaan yang bersentuhan dengan cairan.sirip meningkatkan proses pertukaran panas dengan memfasilitasi pencampuran cairan yang lebih baik dan turbulensiHal ini menghasilkan kinerja termal yang lebih baik dibandingkan dengan tabung halus tradisional, yang memiliki luas permukaan yang terbatas.
Bahan-bahan
Tipe G Embedded Fined Tube dikombinasikan dengan dua bahan yang berbeda, termasuk kelas inti tabung dan kelas sirip.
Bahan inti tabung: baja karbon, baja paduan rendah, baja tahan karat, kuningan, tembaga, paduan tembaga-nikel, aluminium perunggu, paduan nikel.
1Baja karbon: A179, A192, SA210 Gr A1/C, A106 Gr B
2Baja tahan karat: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Tembaga: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Bahan sirip: Aluminium (Alu.1100, Aluminium.1060), Tembaga, Baja
Spesifikasi ASTM A179 TUBES
| Standar |
ASTM, ASME dan API |
| Ukuran tabung |
20mm sampai 219mm OD |
| Ketebalan tabung |
2mm sampai 16mm |
| Jadwal |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Semua Jadwal |
| Toleransi |
Pipa yang ditarik dingin: +/-0,1mm Pipa yang digulung dingin: +/-0,05mm |
| Kerajinan |
Digulung dingin dan ditarik dingin |
| Jenis |
Tanpa jahitan / ERW / Las / Pabrik |
| Bentuk |
Pipa bulat, pipa persegi, pipa persegi panjang, tabung bergulir, bentuk ¥U, gulungan pancake, tabung hidrolik |
| Panjang |
Min 3 Meter, Max18 Meter, atau sesuai dengan kebutuhan pelanggan |
| Akhir |
Ujung Langsing, Ujung Berkilir, Dilalui |
Komponen kimia (%) dari ASTM A179 Embedded Fined Tubes
| C |
Ya. |
Mn |
P |
S |
Mo |
Cr |
V |
| 0.06-0.18 |
/ |
0.27-0.63 |
≤ 0.035 |
≤ 0.035 |
/ |
/ |
/ |
Sifat mekanik ASTM A179 Embedded Fined Tubes
| Kekuatan tarik ((Mpa) |
Kekuatan hasil ((Mpa) |
Perpanjangan ((%) |
Kekerasan ((HRB) |
| 325 menit |
180 menit |
35 menit |
72 maksimal |
Fitur
- Keakuratan dimensi
- Kekuatan tinggi
- tahan lama
- Ketahanan korosi
- Selesai bagus
Pemeriksaan dan Uji yang Dilakukan
Pemeriksaan Komposisi Kimia, Uji Sifat Mekanis ((Kekuatan Tarikan, Kekuatan Hasil, Perpanjangan, Flaring, Perataan, Kekerasan, Uji Dampak), Uji Permukaan dan Dimensi, Uji Tidak merusak,Uji hidrostatik
Beberapa manfaat utama tabung sirip tertanam tipe G meliputi:
- Efisiensi transfer panas yang lebih baik: sirip-sirip meningkatkan luas permukaan yang tersedia untuk transfer panas, sehingga meningkatkan efisiensi.
- Kinerja termal yang meningkat: sirip tertanam membantu dalam menjaga distribusi suhu yang lebih seragam, mengoptimalkan proses transfer panas.
- Kekuatan dan daya tahan yang lebih baik: sirip terintegrasi memberikan kekuatan mekanik dan ketahanan pada keseluruhan konstruksi tabung.
- Ketahanan terhadap korosi: Ikatan tabung sirip meminimalkan risiko korosi dan memastikan umur operasi yang lebih lama.
Aplikasi
- Peralatan Farmasi
- Peralatan Kimia
- Peralatan Air Laut
- Penukar Panas
- Kondensator
- Industri Pulp dan Kertas
- Perusahaan Pengeboran Minyak Offshore
- Generasi Listrik
- Petrokimia
- Pengolahan Gas
- Bahan Kimia Khusus
- Produk farmasi
