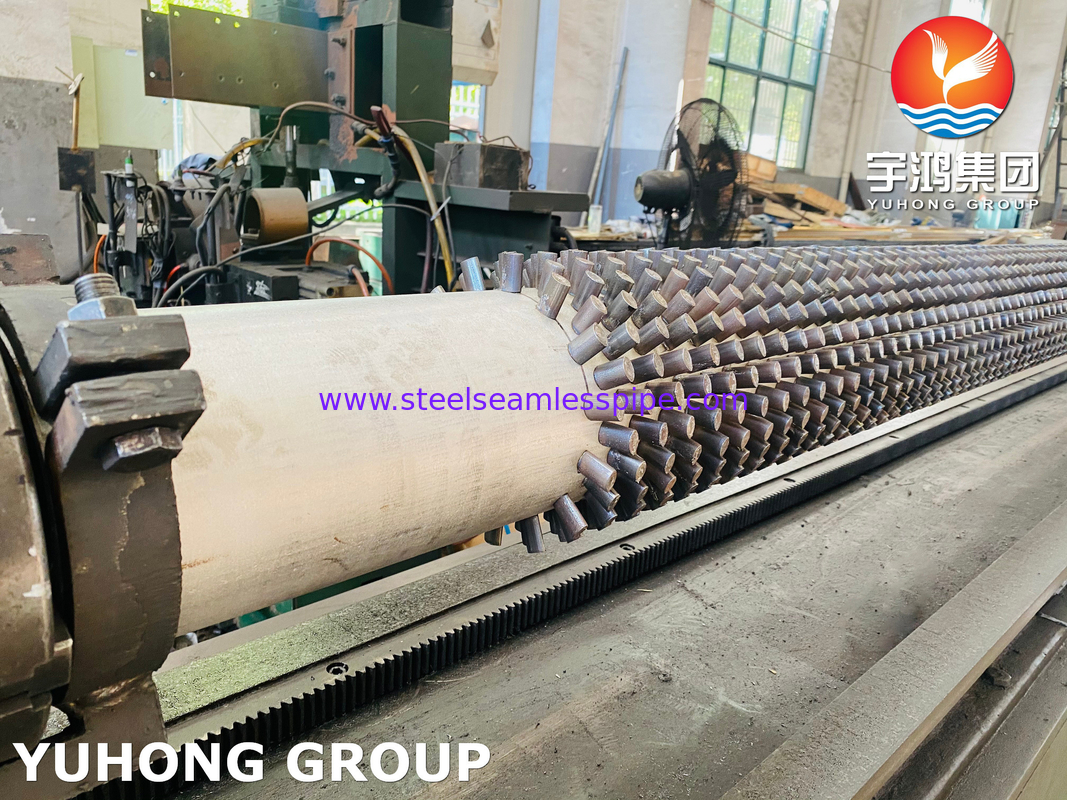

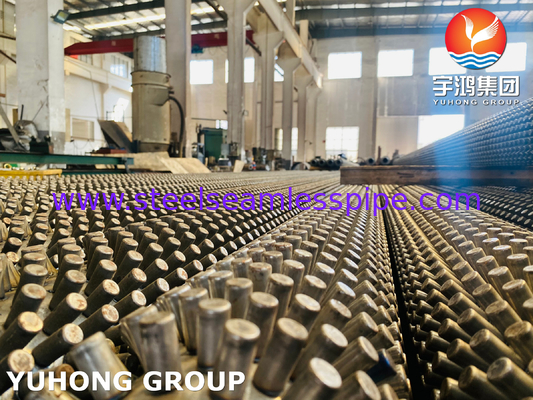

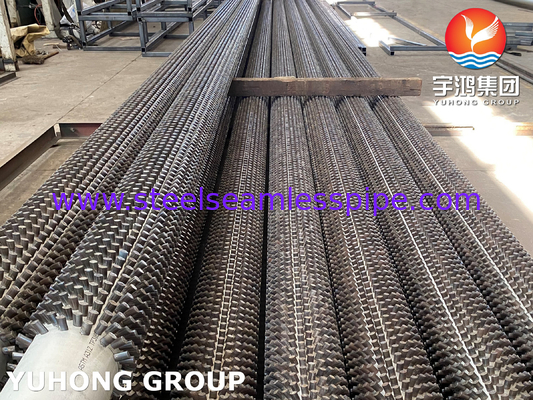

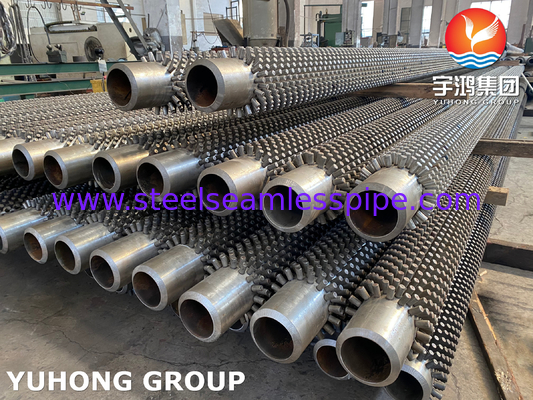

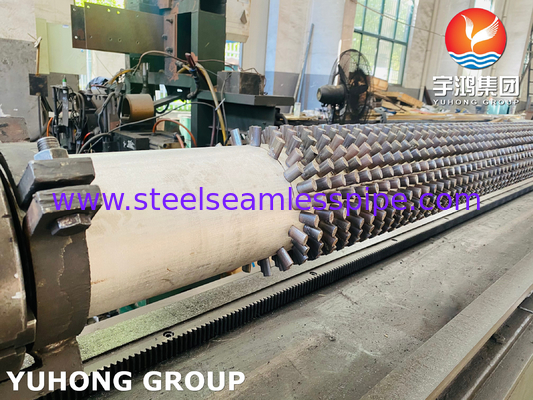

Pipa Sirip Berpaku HFW: Pipa Dasar ASME SA213 TP347H dengan Stud Baja 11% Cr untuk Pemanas Api

Pipa Sirip Berpaku HFW: Pipa Dasar ASME SA213 TP347H dengan Paku Baja 11% Cr untuk Pemanas Api

Pipa Bersirip Berpakudibuat dengan melilitkan strip sirip kontinu secara spiral pada pipa. Pengelasan tahanan HF biasanya menggunakan frekuensi 400 kHz. Sirip dililitkan di sekitar pipa dan dilas secara kontinu. Strip sirip dililitkan secara spiral pada pipa dan dilas secara kontinu dengan proses listrik frekuensi tinggi ke pipa dasar di sepanjang akar spiral. Strip sirip ditahan di bawah tegangan dan dibatasi secara horizontal saat dibentuk di sekitar pipa, sehingga memastikan bahwa strip tersebut bersentuhan erat dengan permukaan pipa dasar. Pengelasan kontinu diterapkan pada titik di mana strip sirip mulai menekuk di sekitar diameter pipa menggunakan proses pengelasan busur logam gas.

Untuk ukuran pipa atau tabung tertentu, luas permukaan transfer panas yang diperlukan per satuan panjang pipa dapat diperoleh dengan menentukan tinggi sirip, ketebalan sirip, dan/atau jumlah sirip per meter panjang yang sesuai.

Detail Pipa Dasar

• Diameter Pipa: 25 mm OD Min hingga 219 mm OD Maks
• Ketebalan Pipa: Minimum 2 mm hingga 16mm
• Material Pipa: Baja Karbon, Baja Tahan Karat, Baja Paduan, baja Corten, Baja dupleks, Baja Super Dupleks, Inconel, High Chrome High Nickle & Incolloy, material CK 20 dan beberapa material lainnya.

Detail Sirip

• Ketebalan Sirip: Min. 5 mm hingga Maks.20 mm
• Tinggi Sirip: Min 0.25” (6.35 mm) Hingga Maks.1.5” (38 mm)
• Kepadatan Sirip: Min 43 Sirip Per Meter Hingga Maks. 287 Sirip Per Meter
• Material: Baja Karbon, Baja Tahan Karat (ss304, 11Cr, 13 Cr), Baja Paduan, baja Corten, Baja Dupleks dan Incolloy.

Fitur Pipa Berpaku

• Kompak karena memakan sedikit ruang
• Sangat tahan lama
• Lebih disukai daripada pipa bersirip sebagai sistem transfer panas
• Kinerja lebih tinggi

Pipa baja tanpa sambungan terutama digunakan dalam boiler dan tungku. Sebagian besar digunakan di lingkungan korosif. Dalam industri petrokimia, minyak mentah yang lebih padat melewati pipa berpaku. Panas dihasilkan dari bagian luar pipa. Di ujung pipa lainnya, kita mendapatkan produk cair, yang selanjutnya dikirim untuk diproses.

Pipa berpaku juga digunakan dalam boiler pipa air. Mereka membantu memanaskan air. Pipa berpaku berbentuk oval dan dilas ke boiler.

Penggunaan pipa berulir mengurangi penggunaan pipa polos karena permukaan transfer panas dari satu pipa berulir dapat menggantikan permukaan transfer panas dari 4 hingga 10 pipa polos.

Pipa berulir dapat digunakan di mana bahan bakar yang keras digunakan yang dapat menyebabkan kerusakan pada lingkungan. Untuk mencegah korosi, permukaan luar pipa berpaku dapat dilapisi atau diperlakukan dengan lapisan pelindung.

Pipa berpaku juga digunakan dalam boiler abu soda dan reaktor bed terfluidisasi karena mereka meminimalkan erosi.

Mereka juga digunakan di pabrik baja, pendingin udara, pembangkit listrik, penukar panas, dll.

Ukuran dan material pipa berpaku

Aplikasi

Industri Pembangkit Listrik

• Pemanas Lanjut & Pemanas Ulang Boiler: Dengan ketahanan suhu tinggi dan korosi yang sangat baik, mereka tahan terhadap erosi uap untuk meningkatkan efisiensi transfer panas untuk menghasilkan uap bersuhu tinggi.
• Economizer: Meningkatkan area penyerapan panas untuk memulihkan panas limbah dari gas buang, meningkatkan efisiensi termal boiler.

Industri Petrokimia

• Tungku: Diterapkan di bagian radiasi dan konvektif dari tungku pemanas, beroperasi secara stabil di bawah suhu tinggi, tekanan, dan media korosif untuk memanaskan fluida proses.
• Tungku Pemanas & Perlakuan Panas: Digunakan sebagai elemen pemanas, tahan terhadap erosi gas buang bersuhu tinggi untuk memastikan pemanasan yang stabil untuk pemrosesan logam.

Industri Kertas

• Pencerna Pulp: Berfungsi sebagai elemen pemanas di lingkungan bersuhu tinggi, alkali tinggi untuk memfasilitasi pemasakan pulp dan meningkatkan efisiensi produksi.
• Peralatan Pengeringan Uap: Mentransfer panas uap untuk mengeringkan kertas dengan cepat, meningkatkan kualitas produk.

Bidang Lainnya

• Pengolahan Makanan: Digunakan dalam peralatan pemanas untuk memanggang, mengukus, dan mengeringkan untuk menjaga kualitas makanan.
• Dirgantara: Diterapkan pada komponen yang membutuhkan pembuangan panas tinggi, memanfaatkan struktur sirip untuk meningkatkan efisiensi termal pada mesin pesawat dan bagian terkait.
