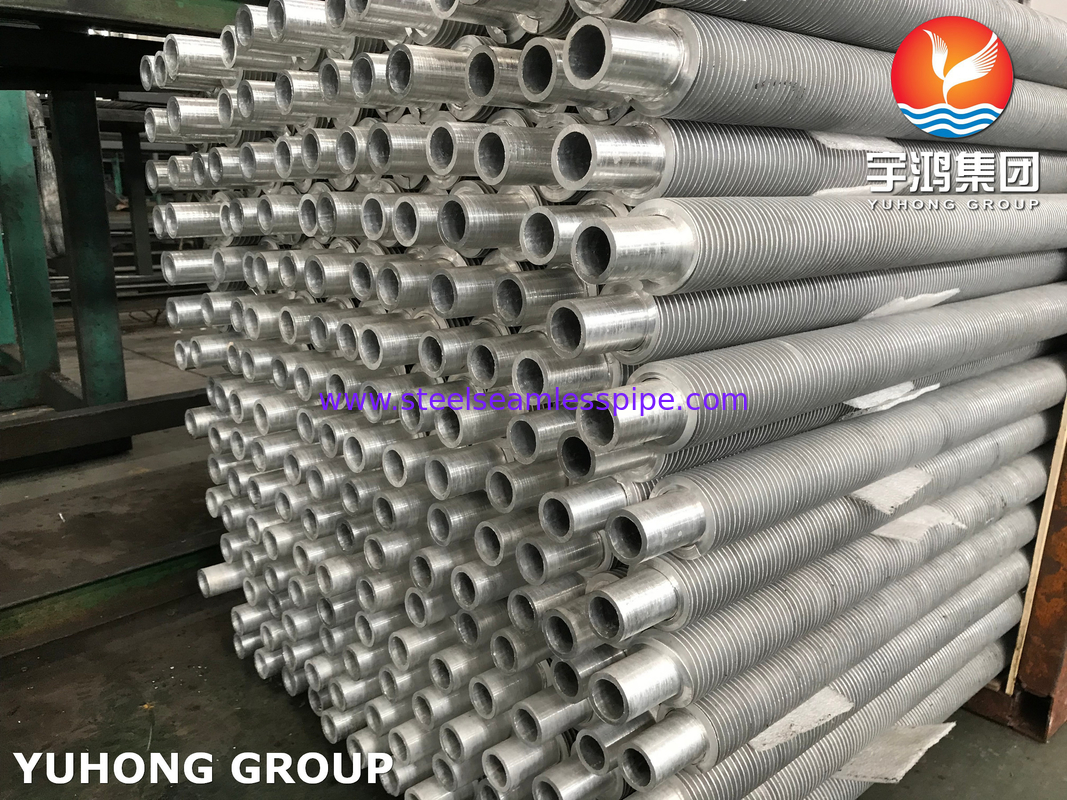

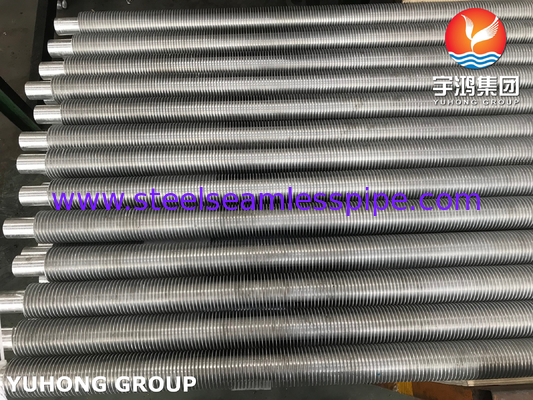

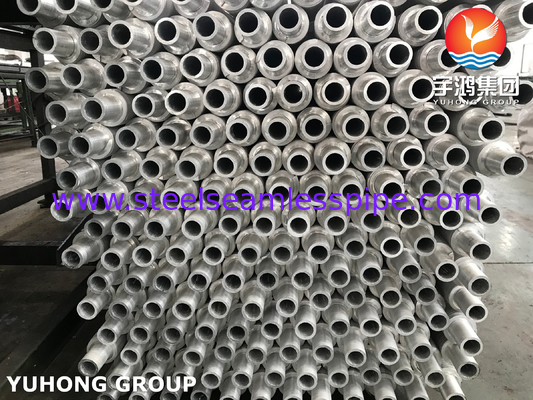

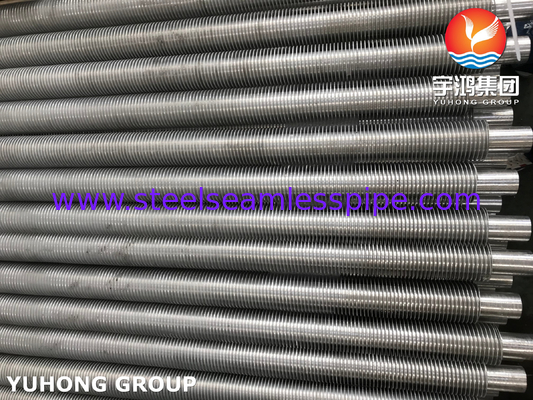

ASTM A312 ASME SA312 Stainless Steel Gombined Metal Extruded Fin Tube Untuk Penukar Panas
Tabung sirip logam komposit yang diekstrusi adalah komponen penukar panas bimetallik yang menggabungkan dua logam yang berbeda dengan proses ekstrusi. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Bahan sirip aluminium pertama kali diaplikasikan ke bagian luar tabung dasar dan kemudian diekstrusi melalui die untuk membentuk sirip langsung dari permukaan luar tabung dasar.
Jenis sirip ini dapat meningkatkan efisiensi biaya dan mengoptimalkan pemanfaatan bahan, menggunakan bahan dasar yang lebih murah dengan sirip berkinerja tinggi
Keuntungan luar biasa dari sirip aluminium
(1) Konduktivitas panas yang tinggi
Konduktivitas termal yang sangat baik: Konduktivitas termal aluminium (sekitar 237 W/m·K) jauh lebih tinggi daripada baja (sekitar 50 W/m·K),yang dapat dengan cepat mentransfer panas dari tabung dasar ke permukaan sirip, meningkatkan secara signifikan efisiensi pertukaran panas secara keseluruhan.
Penyebaran panas yang seragam: Konduktivitas termal yang seragam dari aluminium dapat mengurangi titik panas lokal dan mencegah deformasi tabung dasar karena gradien suhu yang berlebihan.
(2) Desain ringan
Tekanan rendah: Tekanan aluminium (2,7 g/cm3) hanya 1/3 dari baja,yang sangat cocok untuk aplikasi sensitif berat (seperti pendingin udara dan sistem pertukaran panas yang dipasang di kendaraan), mengurangi biaya dukungan struktural.
(3) Ketahanan korosi
Perlindungan oksidasi alami: Sebuah film oksida padat (Al2O3) mudah terbentuk di permukaan aluminium, yang tahan korosi dari atmosfer, uap air dan lingkungan asam lemah,memperpanjang masa pakai.
Tahan semprotan garam: Berkinerja lebih baik daripada baja karbon biasa di lingkungan laut atau pesisir dan cocok untuk kondensator dan peralatan desalinasi air laut.
(4) Ekonomi
Biaya yang dapat dikontrol: Harga aluminium lebih rendah daripada tembaga dan baja tahan karat, dan konsumsi energi pengolahan rendah, dengan keuntungan biaya komprehensif yang jelas.
Biaya pemeliharaan yang rendah: Ketahanan korosi mengurangi kebutuhan untuk lapisan atau penggantian.
Degradasi kinerja penukar panas pada dasarnya disebabkan oleh dua fenomena yang terjadi dari waktu ke waktu:
- Peningkatan ketahanan pencemaran karena akumulasi kotoran yang terkandung dalam kedua cairan.
- Peningkatan ketahanan termal pada ikatan tabung-ke-fin karena dilatasi siklus termal bahan dan korosi pada dasar atau akar sirip.Faktor ini menciptakan kehilangan kontak atau tekanan ikatan di antara sirip dan tabung.
| Jenis |
Deskripsi |
Tabung dasar |
Spesifikasi sirip (mm) |
| O.D. (mm) |
Jarak sirip |
Tinggi sirip |
Tepi sirip |
| Tertanam |
Tabung sirip tipe G |
16-63 |
2.1-5 |
< 17 |
~ 0.4 |
| Diekstrusi |
Logam kombinasi logam tunggal |
8-51 |
1.6-10 |
< 17 |
0.2-0.4 |
| Tabung sirip rendah tabung sirip tipe T |
10-38 |
0.6-2 |
< 1.6 |
~ 0.3 |
| Tabung bambu tabung bergelombang |
16-51 |
8-30 |
< 2.5 |
/ |
| Luka |
Tabung sirip tipe l/kl/ll |
16-63 |
2.1-5 |
< 17 |
~ 0.4 |
| String |
Tabung sirip sirip |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipe U |
Tabung tipe U |
16-38 |
/ |
/ |
/ |
| Pengelasan |
Tabung sirip pengelasan HF |
16-219 |
3-25 |
5-30 |
0.8-3 |
| Tabung sirip tipe H/HH |
25-63 |
8-30 |
< 200 |
1.5-3.5 |
| Tabung sirip bergelombang |
25-219 |
8-30 |
5-35 |
φ5-20 |
Aplikasi
Air Cooler
Kondensasi uap knalpot dari turbin uap di pembangkit listrik dan pendinginan gas proses di pabrik petrokimia bergantung pada ketahanan korosi ringan dan atmosfer dari sirip aluminium.
Sistem pendingin udara dan pendingin
Tabung sirip aluminium di evaporator dan kondensator dapat mengurangi berat peralatan dan meningkatkan rasio efisiensi energi (COP).
Manajemen termal kendaraan energi baru
Pendinginan baterai dan radiator motor menggunakan kelebihan ringan dari sirip aluminium untuk memperluas jarak tempuh.
Pemulihan panas limbah industri
Dalam perangkat pemulihan panas limbah gas buang, sirip aluminium tahan terhadap korosi titik embun asam dan dapat beradaptasi dengan kondisi kerja yang kompleks.
