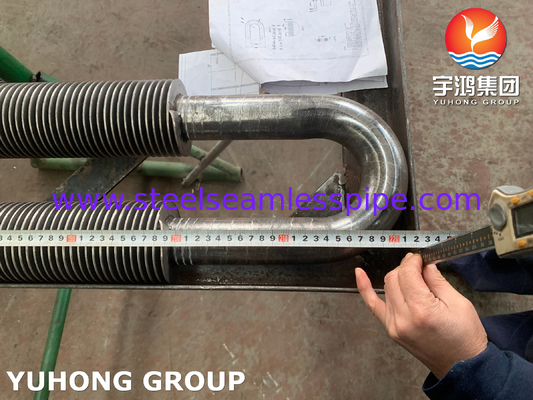

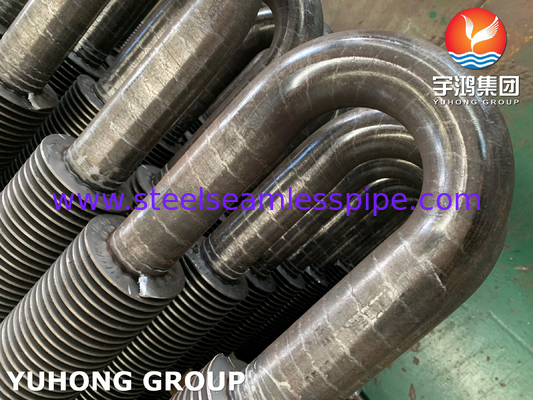

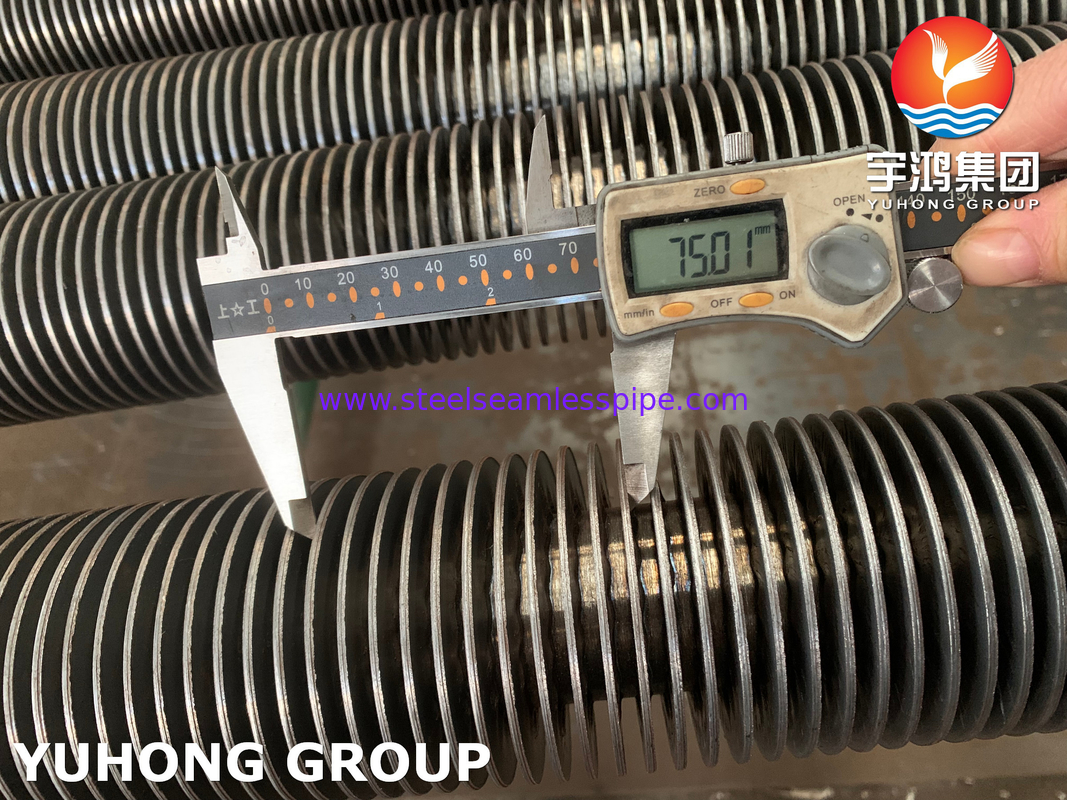

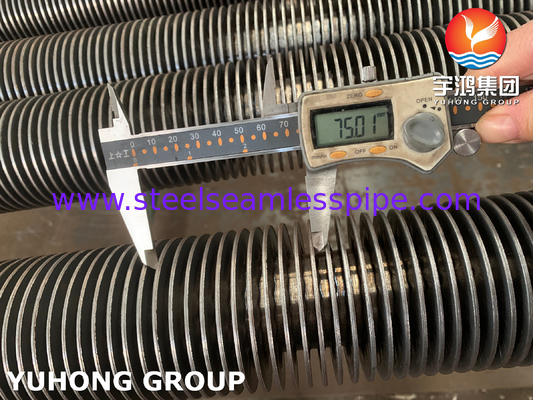

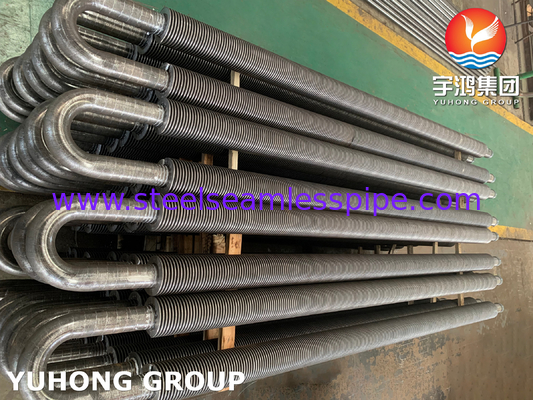

ASTM A106 HF Pengelasan Gr. B Baja Karbon U Bend Fin Tube Untuk Penukar Panas
YUHONG Group menawarkan ASTM A106 Gr. B HF Pengelasan baja karbon U-Fin Tube.
Tabung fin pengelasanmemiliki banyak jenis: Sprial High Frequency Welded Fined Tube, Serrated Sprial High Frequency Welded Fined Tube, Studded Tube, H-type Dan Double H-type Fined Tube
HFW Fin Tubeadalah salah satu tabung sirip sirip yang paling banyak digunakan, dan sekarang banyak digunakan dalam pemulihan panas limbah di industri listrik, metalurgi, industri semen, dan industri petrokimia.
Juga disebut tabung sirip tipe padat,use the skin effect and proximity effect of high-frequency current to heat the outer surface of the steel strip and steel pipe while the steel strip is wound around the steel pipe until it is in a plastic state or meltedSelesaikan pengelasan.Tipe tabung sirip ini dapat meningkatkan efisiensi transfer panas jauh lebih dari tabung telanjang.
Pengelasan frekuensi tinggi ini sebenarnya pengelasan fase padat.Karena pengelasan sirip yang ketat ke pipa / tabung dasar, tabung sirip ini sering digunakan dalam kondisi getaran.
Spesifikasi untuk Berbagai Jenis Tabung Pinus yang Bisa Kami Tawarkan
| Jenis |
Deskripsi |
Tabung dasar |
Spesifikasi sirip (mm) |
| O.D. (mm) |
Jarak sirip |
Tinggi sirip |
Tepi sirip |
| Tertanam |
Tabung sirip tipe G |
16-63 |
2.1 ~ 5 |
< 17 |
~ 0.4 |
| Diekstrusi |
Logam kombinasi logam tunggal |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Tabung sirip rendah tabung sirip tipe T |
10-38 |
0.6 ~ 2 |
< 1.6 |
~ 0.3 |
| Tabung bambu tabung bergelombang |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Luka |
Tabung sirip tipe l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
~ 0.4 |
| String |
Tabung sirip sirip |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipe U |
Tabung tipe U |
16-38 |
/ |
/ |
/ |
| Pengelasan |
Tabung sirip pengelasan HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tabung sirip tipe H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tabung sirip bergelombang |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Ujung: Ujung polos, Ujung miring
Tidak ada area sirip di kedua sisi: Seperti permintaan pelanggan dan gambar
Bahan dasar pipa/tabung:
Baja tahan karat: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312: TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Baja Duplex/Super Duplex: ASME SA789/A789, ASME SA790/A790: S31803, S32205, S32750, S31500, S32304, S32900
Baja karbon: ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
Baja paduan: ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, dll.
Kelas baja paduan nikel:Hestalloy:C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35.400,401, 404, R-405, K500.
Inconel:600, 601, 617, 625, 690, 718, 740, X-750.800, 800H, 800HT, 825, 840.
Nikel murni:Ni-200, Ni-201, Ni-270. NS Alloy:Ns 1101, NS1102, NS1103, NS3105. Baja paduan tembaga: ASTM B111 ((70400, C70600, C71500, C71640, C68700, C44300)
Bahan sirip:
Baja paduan, baja tahan karat, baja karbon.
Rincian dari A106 Gr B Tube
Komposisi kimia maksimal %
| Kelas |
C |
Mn |
P |
S |
Ya. |
Cr |
Cu |
Mo |
Tidak |
V |
| Kelompok B |
0.3 |
0.29-1.06 |
0.035 |
0.35 |
0.1 |
0.4 |
0.4 |
0.15 |
0.4 |
0.08 |
Sifat Mekanis
| Kelas |
Kekuatan tarik, menit |
Kekuatan hasil (0,2% Offset,min) |
Perpanjangan |
| Kelompok B |
ksi-66,MPa-415 |
psi-35, MPa-240 |
0.3 |
Aplikasi
Penukar Panas
Pemanas
Sistem AC
Pemanas industri
Industri Minyak dan Gas
Generasi Listrik
Sistem pendingin
