Yuhong Holding Group Co., LTD
 |
| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Nomor model: | Baja Karbon U Bend Fin Tube |
| Kuantitas min Order: | 500kg |
|---|---|
| Kemasan rincian: | Kasus kayu lapis, kasus besi |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| nama Produk: | U Bend Finned Tube | Bahan tabung:: | Baja Karbon, Baja Tahan Karat, Baja Paduan |
|---|---|---|---|
| Sirip Aluminium: | Alu.1100,Alu.1060 | OD: | 20mm hingga 219mm |
| W.T.: | 2mm sampai 16mm | Panjang: | dapat disesuaikan |
| Jenis: | Lurus, U Tekuk | NDT: | HT, ET, UT , PT |
| Aplikasi: | Heat Exchanger, Boiler, Thermal Transfer Equipment, dll. | ||
| Menyorot: | Tabung Bersirip Baja Karbon, Tabung HFW Berbentuk U | ||

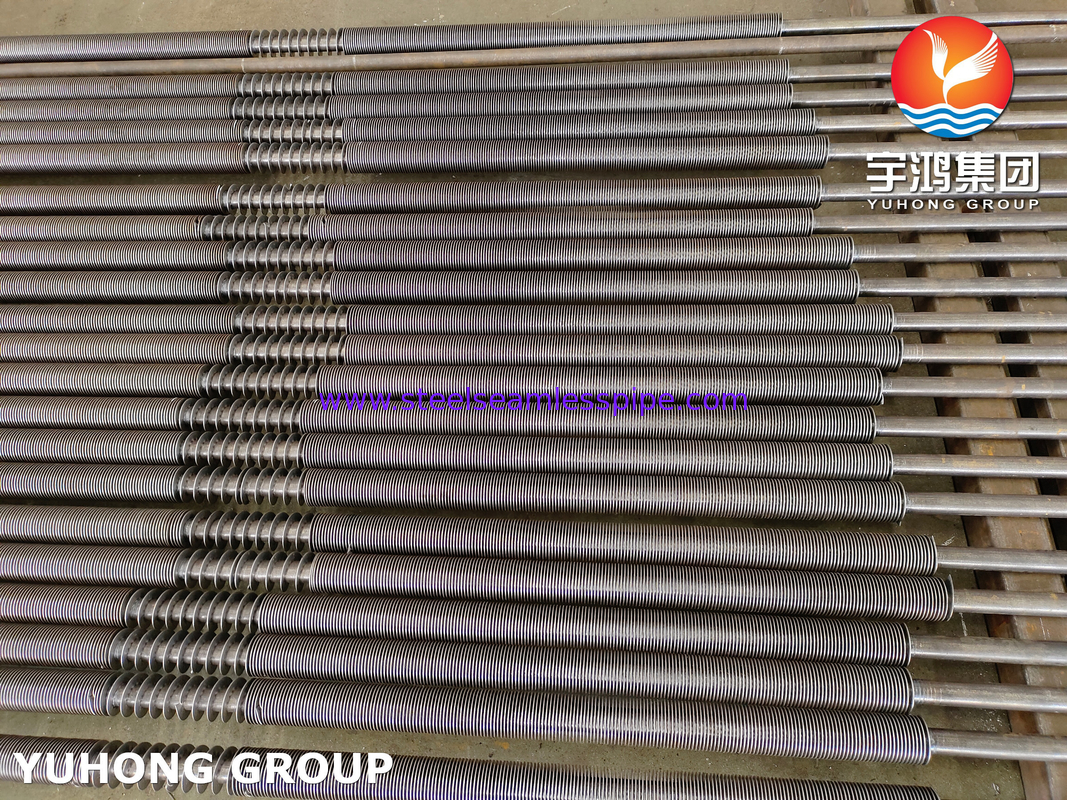

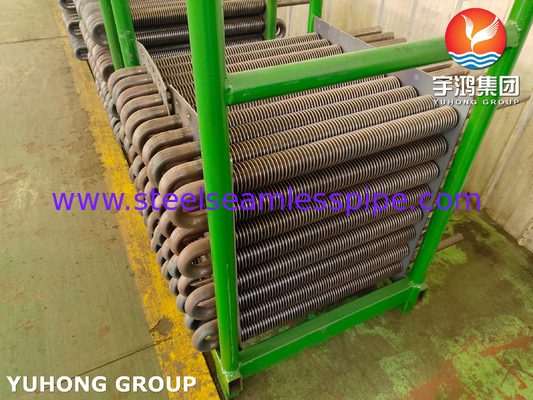

A106 Gr.B Carbon Steel U Shaped HFW Finned Tube untuk Heat Exchanger
Tabung bersirip berbentuk U memiliki beberapa keunggulan, antara lain:
Peningkatan efisiensi perpindahan panas: Sirip pada tabung meningkatkan luas permukaan, yang meningkatkan efisiensi perpindahan panas.
Mengurangi ukuran dan berat: Peningkatan efisiensi perpindahan panas memungkinkan penukar panas yang lebih kecil dan lebih ringan untuk digunakan.
Ketahanan korosi yang lebih baik: Tabung bersirip berbentuk U sering dibuat dari bahan dengan ketahanan korosi yang baik, yang membuatnya cocok untuk digunakan di lingkungan yang keras.
Kekuatan mekanik yang ditingkatkan: Sirip pada tabung juga memberikan kekuatan mekanik tambahan, yang dapat bermanfaat dalam aplikasi tekanan tinggi.
Spesifikasi Fin Tube
| PRODUK | JENIS | NAMA | BAHAN BARE TABUNG | BAHAN sirip |
|
Penukar panas Bersirip Tabung |
TERSEMBUNYI | G-TYPE FIN TABUNG | BAJA KARBON, TEMBAGA, BAJA STAINLESS, PADUAN | ALUMINIUM |
| DIEKSTRUKSI | LOGAM GOMBIN LOGAM TUNGGAL | BAJA KARBON, TEMBAGA, BAJA STAINLESS, PADUAN | TEMBAGA, ALUMINIUM | |
|
TABUNG FIN RENDAH TABUNG FIN TIPE T |
BAJA KARBON, TEMBAGA, BAJA STAINLESS, PADUAN | / | ||
|
TABUNG BAMBU TABUNG BERGELOMBANG |
BAJA KARBON, TEMBAGA, BAJA STAINLESS, PADUAN | / | ||
| LUKA | L/KL/LL TYPE FIN TABUNG | BAJA KARBON, TEMBAGA, BAJA STAINLESS, PADUAN | TEMBAGA, ALUMINIUM | |
| RANGKAIAN | STRING FIN TABUNG | ALUMINIUM, TEMBAGA, BAJA KARBON, STEL STAINLESS | ALUMINIUM, TEMBAGA, BAJA KARBON, STEL STAINLESS | |
| JENIS-U | TABUNG U-TYPE | BAJA KARBON, TEMBAGA, STAINLESS STEEL | / | |
| PENGELASAN | TABUNG SIP LAS HF | BAJA KARBON, STAINLESS STEEL, PADUAN | BAJA KARBON, STAINLESS STEEL, PADUAN | |
| JENIS-U | TABUNG FIN TIPE H/HH | BAJA KARBON, STAINLESS STEEL, PADUAN | BAJA KARBON, STAINLESS STEEL, PADUAN | |
| PENGELASAN | TABUNG FIN BERTAMBAH | BAJA KARBON, STAINLESS STEEL, PADUAN | BAJA KARBON, STAINLESS STEEL, PADUAN |
Bahan tabung dasar:
baja tahan karat, baja karbon, baja paduan
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
Komposisi Kimia Baja Paduan
| Nilai | Sebutan UNS | Komposisi, % | ||||||
| Karbon | Mangan | Fosfor, maks | Belerang, maks | Silikon | kromium | Molibdenum | ||
| P1 | K11522 | 0,10-0,20 | 0,30-0,80 | 0,025 | 0,025 | 0,10-0,50 | -- | 0,44-0,65 |
| P2 | K11547 | 0,10-0,20 | 0,30-0,61 | 0,025 | 0,025 | 0,10-0,30 | 0,50-0,81 | 0,44-0,65 |
| P5 | K41545 | 0,15MAX | 0,30-0,60 | 0,025 | 0,025 | 0,50MAX | 4.00-6.00 | 0,45-0,65 |
| P9 | K90941 | 0,15MAX | 0,30-0,60 | 0,025 | 0,025 | 0,25-1,00 | 1,00-1,50 | 0,44-0,65 |
| P11 | K11597 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50-1,00 | 1,00-1,50 | 0,44-0,65 |
| P12 | K11562 | 0,05-0,15 | 0,30-0,61 | 0,025 | 0,025 | 0,5MAX | 0,80-1,25 | 0,44-0,65 |
| P15 | K11578 | 0,05-0,15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0,44-0,65 |
| P21 | K31545 | 0,05-0,15 | 0,30-0,60 | 0,025 | 0,025 | 0,50MAX | 2.65-3.35 | 0,80-1,06 |
Kelas Bahan
| Standar Amerika | Baja Austenit: TP304,TP304L,TP304H, TP304N, TP310S,TP316,TP316L,TP316Ti,TP316H, TP317,TP317L, TP321, TP321H,TP347, TP347H,904L… Baja Dupleks : S32101,S32205,S31803,S32304,S32750,S32760 Yang lain:TP405, TP409, TP410, TP430, TP439,... |
| Standar Eropa | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1,4501 |
| Standar GOST | 08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Detail Teknis/Detail Tabung Dasar
Diameter Tabung: 20 mm OD Min hingga 219 mm OD Maks.
Ketebalan Tabung : Minimum 2 mm hingga 16mm
Bahan Tube : Carbon Steel, Stainless Steel, Alloy Steel, Corten steel, Duplex Steel, Super Duplex Steel, Inconel, High Chrome High Nickle & Incolloy, material CK 20 dan beberapa material lainnya.
Detail Sirip
Ketebalan Sirip: Min.0,8 mm hingga Maks.4 mm
Tinggi Sirip: Min 0,25” (6,35 mm) Hingga Maks.1,5” (38 mm)
Kepadatan Sirip: Min 43 Sirip Per Meter Hingga Maks.287 Sirip Per Meter
Bahan: Baja Karbon, Baja Tahan Karat, Baja Paduan, Baja Corten, Baja Dupleks dan Incolloy.
Aplikasi
Tabung sirip berbentuk U biasanya digunakan pada penukar panas, boiler, dan aplikasi transfer panas lainnya.Mereka sangat berguna dalam situasi di mana ada perbedaan suhu yang besar antara cairan yang dipertukarkan, karena sirip pada tabung meningkatkan luas permukaan perpindahan panas dan meningkatkan efisiensi.Tabung sirip berbentuk U juga digunakan dalam sistem pendingin udara, sistem pendingin, dan aplikasi industri lainnya yang membutuhkan perpindahan panas.
Kontak Person: Ms Vivi
Tel: 0086-13023766106
Faks: 0086-574-88017980
