ASTM A106 GR.B Karbon Steel High Frequency Welded Extended Surface Tubes untuk Economizer
Gambaran umum:

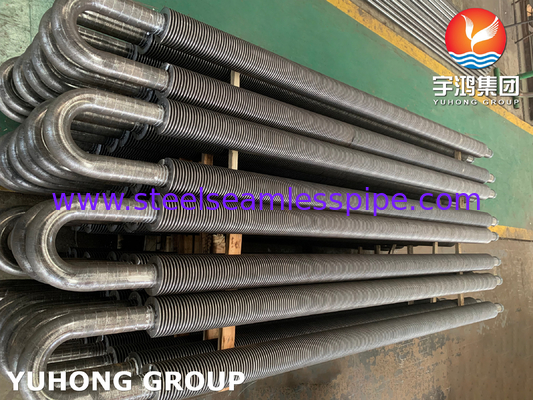

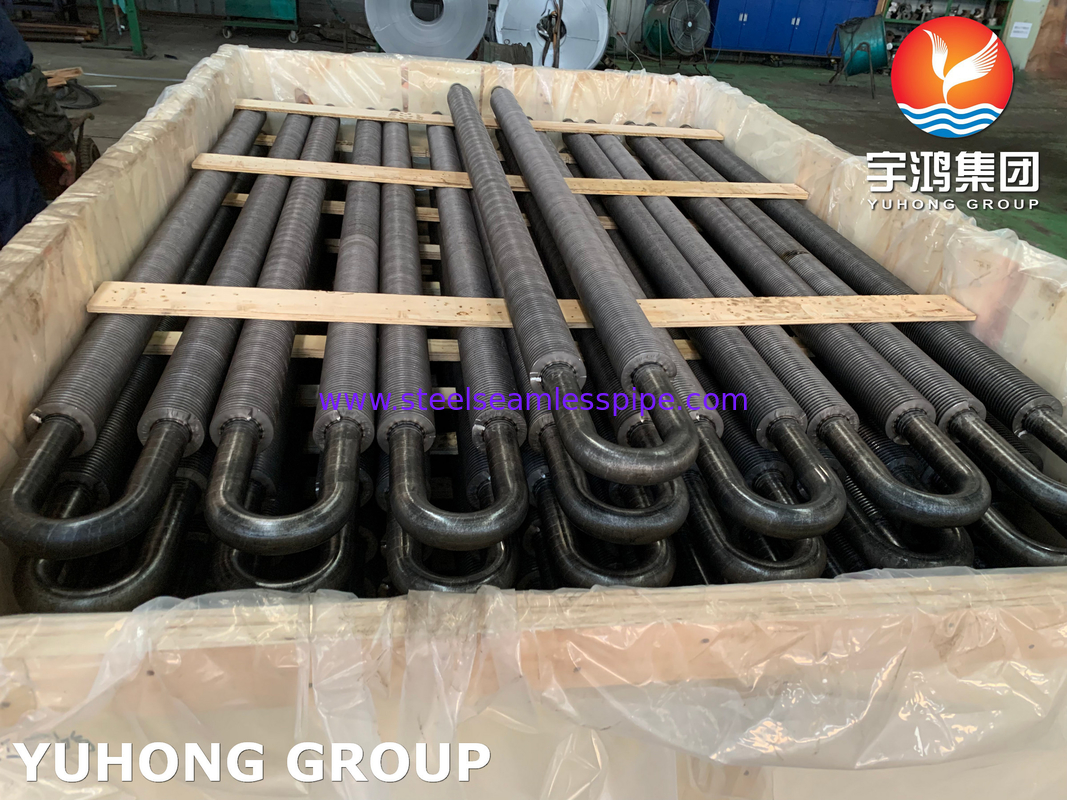

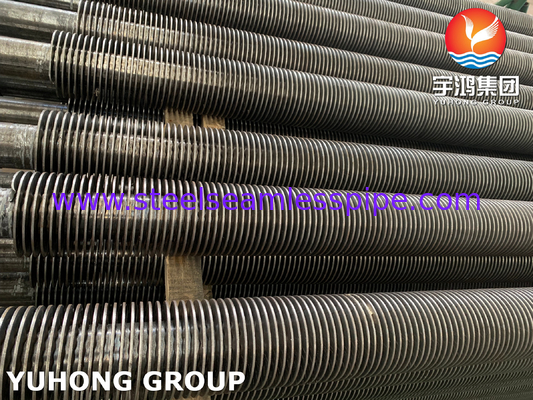

ASTM A106 Gr.B HFW U-Fin Tube adalah jenis tabung penukar panas yang terbuat dari baja karbon dan menampilkan profil sirip berbentuk "U" yang unik."U" berbentuk sirip yang spiral-diselapkan pada permukaan luar tabung, menciptakan permukaan yang diperpanjang yang dapat meningkatkan efisiensi transfer panas secara keseluruhan.
Proses pembuatan HFW (High-Frequency Welded) U-Fin Tube melibatkan penggunaan arus listrik frekuensi tinggi untuk menciptakan las yang kuat dan tepat antara sirip dan tabung dasar.Hal ini memungkinkan untuk ikatan yang lebih andal dan tahan lama, dibandingkan dengan metode las tradisional.
Tipe tabung sirip ini umumnya digunakan dalam aplikasi di mana efisiensi transfer panas sangat penting, seperti dalam pembangkit listrik, pengolahan kimia, dan sistem HVAC.B HFW U-Fin Tube memenuhi standar industri untuk ukuran, bentuk, dan ketebalan, memastikan bahwa hal itu dapat dengan mudah diintegrasikan ke dalam setiap sistem penukar panas.
Yuhong Group menyediakan berbagai tabung sirip las frekuensi tinggi berkualitas tinggi. Produk kami diekspor ke luar negeri dan telah memenangkan pujian bulat dari pelanggan.
Deskripsi:
| Standar |
ASME SA106 |
| Bahan tabung dasar |
Gr.A/B/C |
| Bahan sirip |
Baja karbon |
| Base Tube OD. |
15.88mm~219mm |
| Tinggi sirip |
≤ 30 mm |
| Ketebalan sirip |
0.8mm~3mm |
| Pin Pitch |
10mm ~ 30mm |
| Ujung tabung |
Ujung Langsing, Ujung Berkilir |
| Ujung yang kosong |
Seperti permintaan pelanggan |
| Proses Las |
GMAW |
| Kapasitas Produksi |
Lebih dari 2000 meter per hari |
Komposisi Kimia:
| Kelas |
C |
Mn |
P |
S |
Ya. |
Cr |
Cu |
Mo |
Tidak |
V |
| A |
0.25 maksimal |
0.27-0.93 |
0.035 maksimal |
0.035 maksimal |
0.10 menit |
0.40 maksimal |
0.40 maksimal |
0.15 maksimal |
0.40 maksimal |
0.08 maksimal |
| B |
0.30 maksimal |
0.29-1.06 |
0.035 maksimal |
0.035 maksimal |
0.10 menit |
0.40 maksimal |
0.40 maksimal |
0.15 maksimal |
0.40 maksimal |
0.08 maksimal |
| C |
0.35 maksimal |
0.29-1.06 |
0.035 maksimal |
0.035 maksimal |
0.10 menit |
0.40 maksimal |
0.40 maksimal |
0.15 maksimal |
0.40 maksimal |
0.08 maksimal |
Sifat Mekanis:
| Kelas |
Kekuatan tarik, min, psi (MPa) |
Kekuatan hasil,
Min, psi (MPa) |
Perpanjangan dalam 2 inci.
atau 50mm, min (%) |
Suhu pengolahan panas,
Min, °F(°C) |
| Panjang |
Transversal |
| A |
48000 ((330) |
30000 ((205) |
35 |
25 |
1200 ((650) |
| B |
60000 ((415) |
35000 (((240) |
30 |
16.5 |
1200 ((650) |
| C |
70000 ((485) |
40000 ((275) |
30 |
16.5 |
1200 ((650) |
Aplikasi:
ASTM A106 Gr.B HFW U-Fin Tubes digunakan dalam berbagai aplikasi transfer panas di mana efisiensi tinggi dan daya tahan sangat penting.terutama di boiler dan generator uap pemulihan panas, di mana mereka dapat membantu meningkatkan efisiensi energi keseluruhan pabrik.
Mereka juga digunakan dalam pengolahan kimia dan pabrik petrokimia, di mana konstruksi baja karbon dan ketahanan korosi tabung membuat mereka ideal untuk digunakan di lingkungan yang keras.Sistem HVAC dan penukar panas yang didinginkan udara juga sering menggunakan tabung U-Fin HFW, karena sifat transfer panas yang efisien dan kemampuan untuk beroperasi pada suhu tinggi.
Selain itu, jenis tabung sirip ini dapat ditemukan dalam berbagai aplikasi industri lainnya, termasuk pengolahan makanan, farmasi, dan pengolahan air limbah.B HFW U-Fin Tube dirancang untuk memenuhi standar tinggi dari industri, memberikan kinerja yang andal dan konsisten dalam berbagai pengaturan.
