ASTM A179 Baja Karbon Tabung Bersirip Tanam Tipe G, Tabung Bersirip
YUHONG Group dapat menangani berbagai proyek, seperti proyek penukar panas / boiler, proyek kelautan, proyek minyak & gas dll. Kami menawarkan berbagai jenis tabung bersirip.
Tabung bersirip digunakan di banyak industri yang berbeda. Tabung-tabung ini memiliki permukaan bersirip, yang meningkatkan luas permukaannya dan memungkinkan mereka mentransfer panas lebih efisien. Karena itu, ini menjadikannya ideal untuk aplikasi di mana laju perpindahan panas yang tinggi diperlukan.
Spesifikasi Untuk Berbagai Jenis Tabung Bersirip
| Tipe |
Deskripsi |
Tabung dasar |
Spesifikasi sirip (mm) |
| OD (mm) |
Jarak sirip |
Tinggi sirip |
Ketebalan sirip |
| Tertanam |
Tabung sirip tipe G |
16-63 |
2,1~5 |
<17 |
~0,4 |
| Ekstrusi |
Logam tunggal logam gabungan |
8-51 |
1,6~10 |
<17 |
0,2-0,4 |
| Tabung sirip rendah tabung sirip tipe t |
10-38 |
0,6~2 |
<1,6 |
~0,3 |
| Tabung bergelombang tabung bambu |
16-51 |
8,0~30 |
<2,5 |
/ |
| Lilitan |
Tabung sirip tipe l/kl/ll |
16-63 |
2,1~5 |
<17 |
~0,4 |
| String |
Tabung sirip string |
25-38 |
2,1-3,5 |
<20 |
0,2-0,5 |
| Tipe U |
Tabung tipe U |
16-38 |
/ |
/ |
/ |
| Pengelasan |
Tabung sirip las HF |
16-219 |
3~25 |
5~30 |
0,8-3 |
| Tabung sirip tipe H/HH |
25-63 |
8~30 |
<200 |
1,5-3,5 |
| Tabung sirip berpasak |
25-219 |
8~30 |
5~35 |
φ5-20 |
Bahan Tabung : Baja Karbon, Baja Tahan Karat, Baja Paduan, Baja Corten, Baja Duplex, Baja Super Duplex, Inconel, Krom Tinggi Nikel Tinggi & Incolloy, bahan CK 20 dan beberapa bahan lainnya.

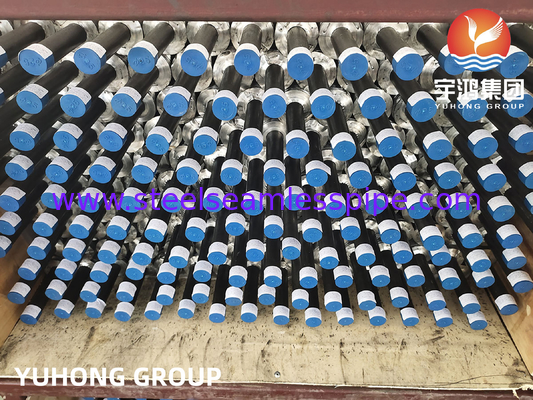

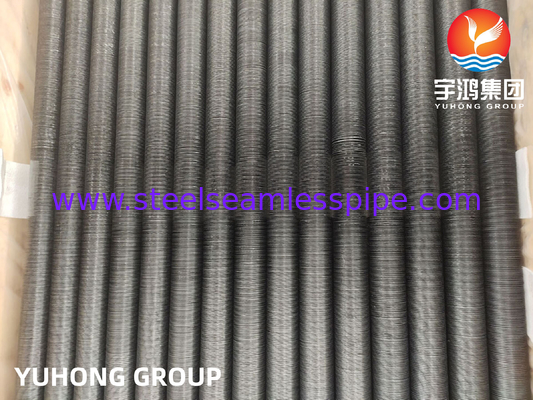

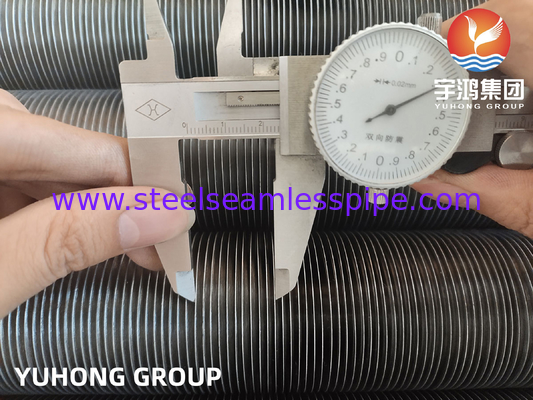

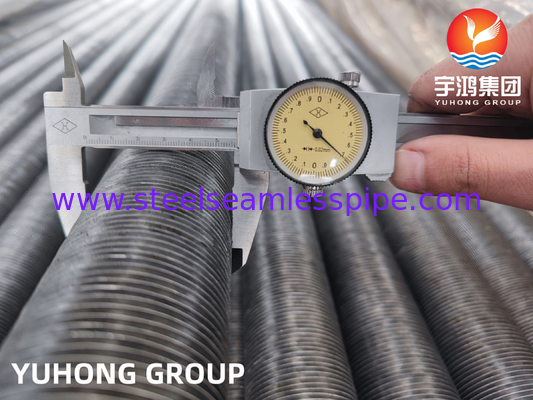

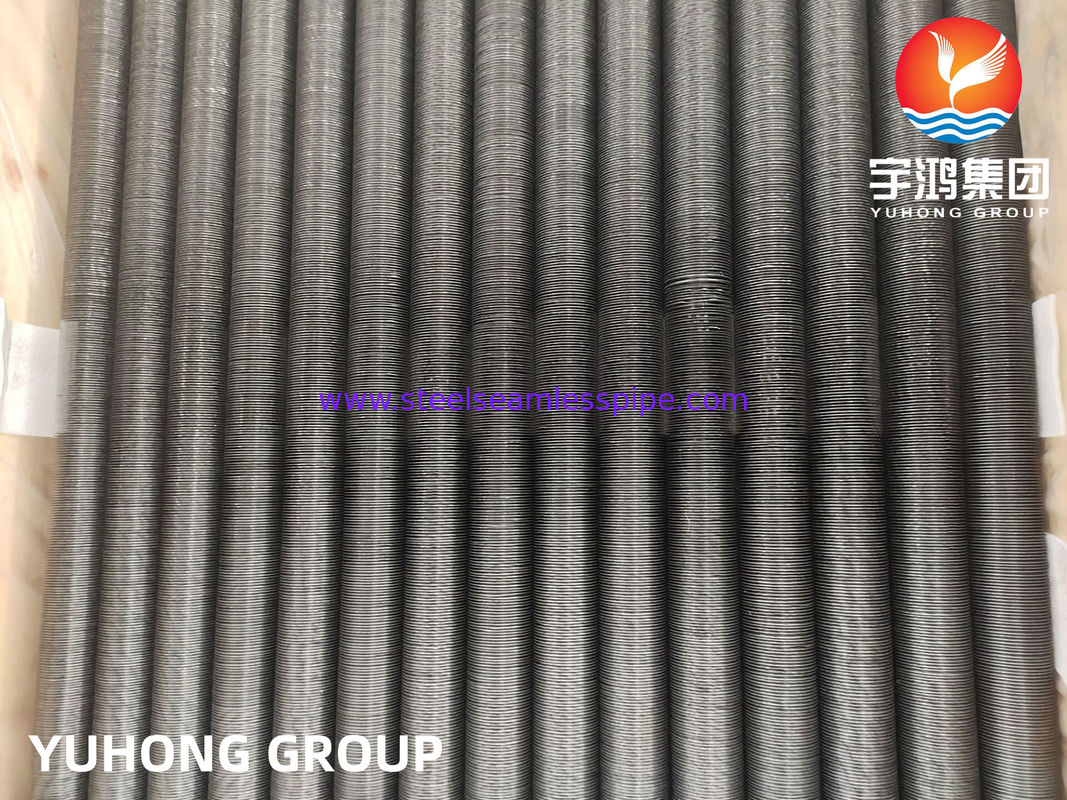

ASTM A179 Tabung Sirip Aluminium Tipe G Tanam Kami jual di lebih dari 70 negara. Tabung Sirip Tanam juga disebut Tabung Sirip Tipe G, Tabung Sirip Tanam memberikan sambungan yang sempurna antara sirip dan tabung. Desain utama Tabung Sirip Tanam adalah melalui peralatan profesional membuat alur pada tabung dan memasukkan sirip ke dalam alur heliks. Akhirnya menggabungkan sirip dan tabung sebagai satu kesatuan.(Sirip G) dibuat dengan melilitkan strip aluminium atau tembaga ke dalam alur heliks yang dimesin pada permukaan luar tabung.
Tabung Sirip Tanam dapat digunakan pada suhu yang lebih tinggi dan sangat tahan lama. Tabung Sirip Tanam paling cocok untuk penggunaan yang melibatkan siklus termal tinggi atau suhu tinggi dan di mana sisi sirip akan dikenakan pembersihan rutin.
Fitur Tabung Sirip Tipe G
Pemasangan mudah
Performa tinggi
Pemasangan mudah
Membutuhkan lebih sedikit ruang
Lebih sedikit kabel
Permukaan yang dioptimalkan
Teknologi terbaik digunakan
Konsumsi energi lebih sedikit
Keandalan meningkat
Perawatan rendah
Ketahanan mekanis tinggi
Desain ringkas
Perlindungan korosi rata-rata
Detail Tabung ASTM A179
ASTM A179 spesifikasi ini mencakup tabung baja karbon rendah yang ditarik dingin dengan ketebalan dinding minimum untuk penukar panas tubular, kondensor, dan peralatan perpindahan panas serupa. Tabung harus diberi perlakuan panas setelah lintasan penarikan dingin terakhir pada suhu 1200°F (650°C) atau lebih tinggi.
Komposisi Kimia (%)
| Grade |
C |
Mn |
P |
S |
| A179 |
0,06-0,18 |
0,27-0,63 |
0,035 maks |
0,035 maks |
Properti Mekanik
| Grade |
Kekuatan Tarik, min |
Kekuatan Luluh (Offset 0,2%, min) |
Perpanjangan |
Kekerasan Rockwell |
| A179 |
ksi-47, MPa-325 |
psi-26, MPa-180 |
35% |
/ |
Inspeksi dan Pengujian
| Inspeksi dan Pengujian: Sirip G; Sirip L; Sirip LL; Sirip KL; Tabung Bersirip Ekstrusi |
| 1. Komposisi Kimia |
| 2. Properti Mekanik |
| 3. Uji Hidrostatik |
| 4. Uji Pneumatik |
| 5. Inspeksi Boroskop |
| 6. Uji Arus Eddy |
| 7. Uji Tarik (hanya untuk tabung bimetalik) |
Industri Terkait yang Terlibat
Industri kimia
Industri perminyakan
Industri metalurgi
Industri tenaga listrik
Industri ringan
Industri farmasi
Industri makanan
Aplikasi
Kumparan Uap
Pemanas Udara / Penukar Panas Pendingin Udara
Penukar Panas Tabung Bersirip
Pendingin Udara / Pendingin Minyak / Pendingin Hidrogen / Pendingin Generator
Pemulihan Panas Limbah
Pengering
AC / Pemanas Udara
Kondensor Uap
Teknologi Pipa Panas
Untuk penawaran cepat, silakan kirim dengan persyaratan berikut:
1. Jumlah Potongan.
2. Tabung Dasar: Diameter, ketebalan, panjang, dan spesifikasi bahan.
3. Sirip: spesifikasi bahan, tipe (padat atau bergerigi), tinggi, ketebalan, jarak, panjang bersirip, dan bagian tanpa sirip. Detail persiapan las jika diperlukan.
4. Periode pengiriman yang dibutuhkan.
