Yuhong Holding Group Co., LTD
Tempat asal: | CINA |
Nama merek: | Yuhong |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Nomor model: | Tipe Monel 400 G |
Kuantitas min Order: | 10pcs |
---|---|
Harga: | Negotiable |

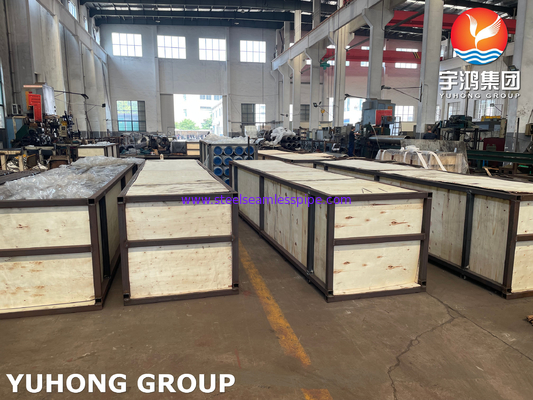

Kemasan rincian: | Persyaratan/ Peti Kayu Lapis/ Peti Besi/ Bundel dengan Tutup Plastik |
Waktu pengiriman: | 15-35 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Bahan: | Monel 400 | tipe sirip: | tipe G |
---|---|---|---|
NDT: | HT/ECT | Aplikasi: | Penukar panas |
Cahaya Tinggi: | Tabung Sirip Baja Paduan Nikel,Tabung Bersirip Pemanas Monel 400,Tabung Baja Paduan Nikel Tipe G |
Tabung bersirip digunakan dalam aplikasi yang melibatkan perpindahan panas dari fluida panas ke fluida yang lebih dingin melalui dinding tabung.Tingkat di mana perpindahan panas tersebut dapat terjadi tergantung pada tiga faktor: (1) perbedaan suhu antara dua cairan;(2) koefisien perpindahan panas antara masing-masing fluida dan dinding tabung;dan (3) luas permukaan yang terkena setiap fluida.Dalam kasus tabung telanjang (tanpa sirip), di mana luas permukaan luar tidak lebih besar secara signifikan daripada luas permukaan dalam, fluida dengan koefisien perpindahan panas terendah akan menentukan laju perpindahan panas keseluruhan.

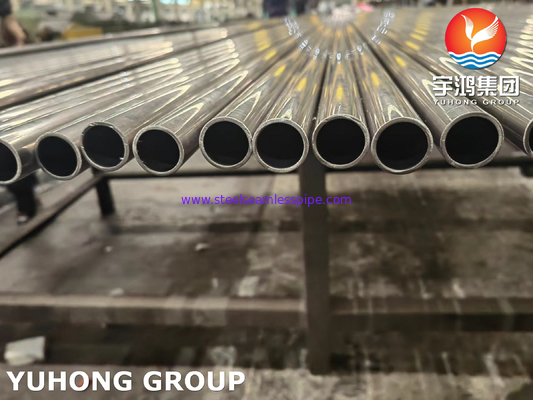

SB 163 N04400 Pipa ASME SB 163 UNS N04400 berbasis nikel dikenal tahan terhadap air laut dan uap pada suhu tinggi.
Fitur Tabung Bersirip Tipe-G:

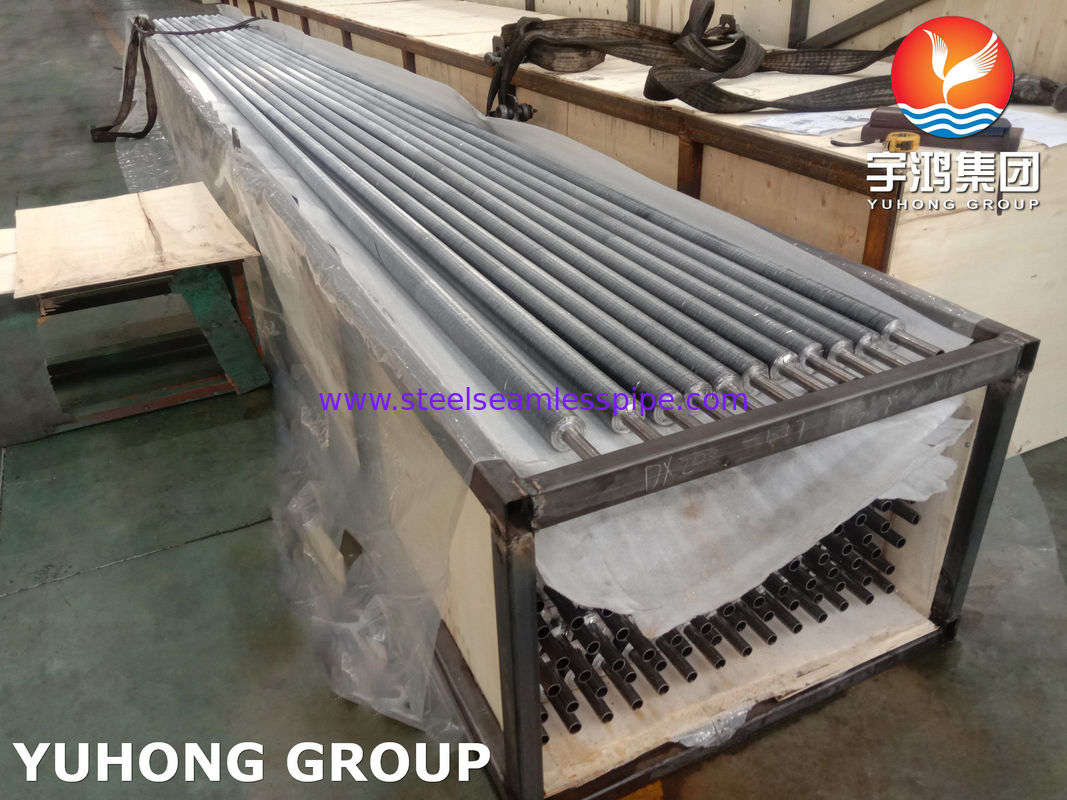

Dalam tabung bersirip tipe-G, sirip disiapkan dengan menyematkan strip logam ke dalam alur.Yang terakhir dibentuk pada tabung dasar.Menempatkan sirip di atasnya, pengisian kembali dilakukan – menghasilkan keterikatan yang kuat dari sirip ke tabung dasar.Oleh karena itu, nama Tabung G-Fin telah muncul.Ketiga proses tersebut di atas dilakukan secara bersamaan.Perpindahan panas maksimum diharapkan keluar dari tabung g-fin karena sirip melekat kuat pada tabung dasar.
Tabung bersirip tipe-G biasanya bekerja pada aplikasi suhu tinggi (dengan sekitar 400 derajat Celcius).Terbuat dari tembaga, karbon, atau aluminium, sirip ini memiliki ketahanan yang relatif lebih rendah terhadap korosi atmosfer.Di sisi lain, ketahanan mekanis dapat diterima.Tahan karatbahan sirip baja dan baja karbon juga digunakan, tetapi pemrosesan dan perkakas khusus dari strip sirip baja diperlukan.Pendingin udara, radiator, dll menggunakan tabung g-fin.
Diameter Tabung: 20 mm OD Min hingga 219 mm OD Maks.
Ketebalan Tabung : Minimum 2 mm hingga 16mm
Bahan Tube : Carbon Steel, Stainless Steel, Alloy Steel, Corten steel, Duplex Steel, Super Duplex Steel, Inconel, High Chrome High Nickle & Incolloy, material CK 20 dan beberapa material lainnya.
Jumlah potongan
tabung dasar: Diameter, ketebalan, panjang dan spesifikasi bahan.
Sirip: spesifikasi bahan, tipe (padat atau bergerigi), tinggi, tebal, jarak, panjang bersirip dan bagian tak bersirip.Detail persiapan las jika diperlukan.
Diperlukan periode pengiriman.
Monel termasuk dalam kelompok paduan nikel.Itu diproduksi dengan konsentrasi tinggi tembaga dan kromium dalam komposisi kimianya.Tabung ini dirancang untuk mencukupi lingkungan yang disebabkan oleh stres korosi.Mereka tidak mudah berdisosiasi atau berubah bentuk di bawah suhu apapun.Itu SB 163 N04400kelas dirancang dengan kekuatan unggul dan sifat mekanik yang sangat baik.Mereka memiliki kekuatan tarik minimum 550Mpa dan kekuatan luluh minimum 240Mpa.Produk dari kelas ini dapat dengan mudah memanjang hingga 40%.
Monel 400adalah paduan nikel-tembaga (sekitar 67% Ni – 23% Cu) yang tahan terhadap air laut dan uap pada suhu tinggi serta larutan garam dan kaustik.Paduan 400 adalah paduan larutan padat yang hanya dapat dikeraskan dengan pengerjaan dingin.Paduan nikel ini menunjukkan karakteristik seperti ketahanan korosi yang baik, kemampuan las yang baik, dan kekuatan tinggi.Laju korosi yang rendah di air payau atau air laut yang mengalir cepat dikombinasikan dengan ketahanan yang sangat baik terhadap retak korosi tegangan di sebagian besar air tawar, dan ketahanannya terhadap berbagai kondisi korosif menyebabkan penggunaannya yang luas dalam aplikasi kelautan dan larutan klorida non-pengoksidasi lainnya.
Nilai | C | M N | Ya | S | Cu | Fe | Ni | Kr |
Monel 400 | 0,30 maks | 2,00 maks | 0,50 maks | 0,24maks | 28.0-34.0 | 2,50 maks | 63.00 mnt | – |
Elemen | Kepadatan | Titik lebur | Daya tarik | Kekuatan Hasil (Offset 0,2%) | Pemanjangan |
Monel 400 | 8,8 g/cm3 | 1350 °C (2460 °F) | Psi – 80.000 , MPa – 550 | Psi – 35.000 , MPa – 240 | 40% |
Properti | Metrik | Imperial |
---|---|---|
Kepadatan | 8,8 gram/cm3 | 0,318 pon/inci3 |
Tabung OD |
Ketebalan Dinding Tabung (inci) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | 0,049 | .065 | .083 | .095 | .109 | .120 | |
Tekanan Kerja (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. Tanaman karet
2. Pembangkit listrik
3. Industri perminyakan
4. Industri kimia
1. Teknik kelautan.
2. Peralatan pemrosesan bahan kimia dan hidrokarbon.
3. Bensin dan tangki air tawar.
4. Penyulingan minyak bumi mentah.
5. De-aerasi pemanas.
6. Pemanas air umpan boiler dan penukar panas lainnya.
7. Katup, pompa, poros, fiting, dan pengencang.
8. Penukar panas industri.
9. Pelarut terklorinasi.
10. Menara penyulingan minyak mentah.
