Yuhong Holding Group Co., LTD
 |
| Tempat asal: | CINA |
| Nama merek: | YUHONG |
| Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Nomor model: | ASME SB163 Monel 400 / UNS N04400 |
| Kuantitas min Order: | 100 kg |
|---|---|
| Kemasan rincian: | Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Nama Produk: | Tabung bersirip tipe-G | Standar Tabung: | ASTM B163, ASME SB163 |
|---|---|---|---|
| Bahan tabung: | Monel 400 (UNS N04400) | Jenis: | Tipe G Tertanam |
| Tabung OD: | 20mm hingga 219mm OD Maks. | Ketebalan Tabung: | 2mm sampai 16mm |
| Panjang tabung: | dapat disesuaikan | Bahan sirip: | Aluminium, |
| Ketebalan Sirip: | 0,8 mm hingga 4 mm | Tinggi sirip: | 0,25" (6,35mm) hingga 1,5"(38mm) |
| Kepadatan Sirip: | menyesuaikan, FPI/sirip per inci | ||
| Menyorot: | ASME SB163 Monel 400 Tabung Paduan Nikel Tipe G Tabung Bersirip Tertanam | ||

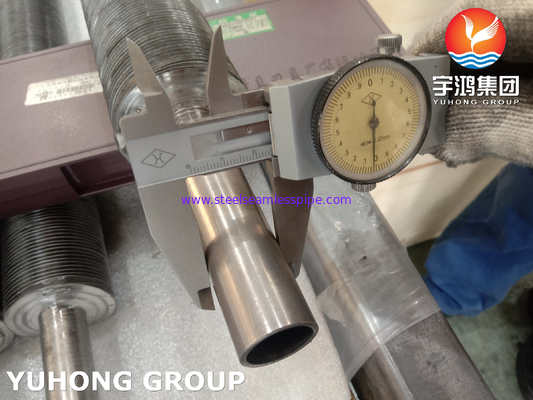

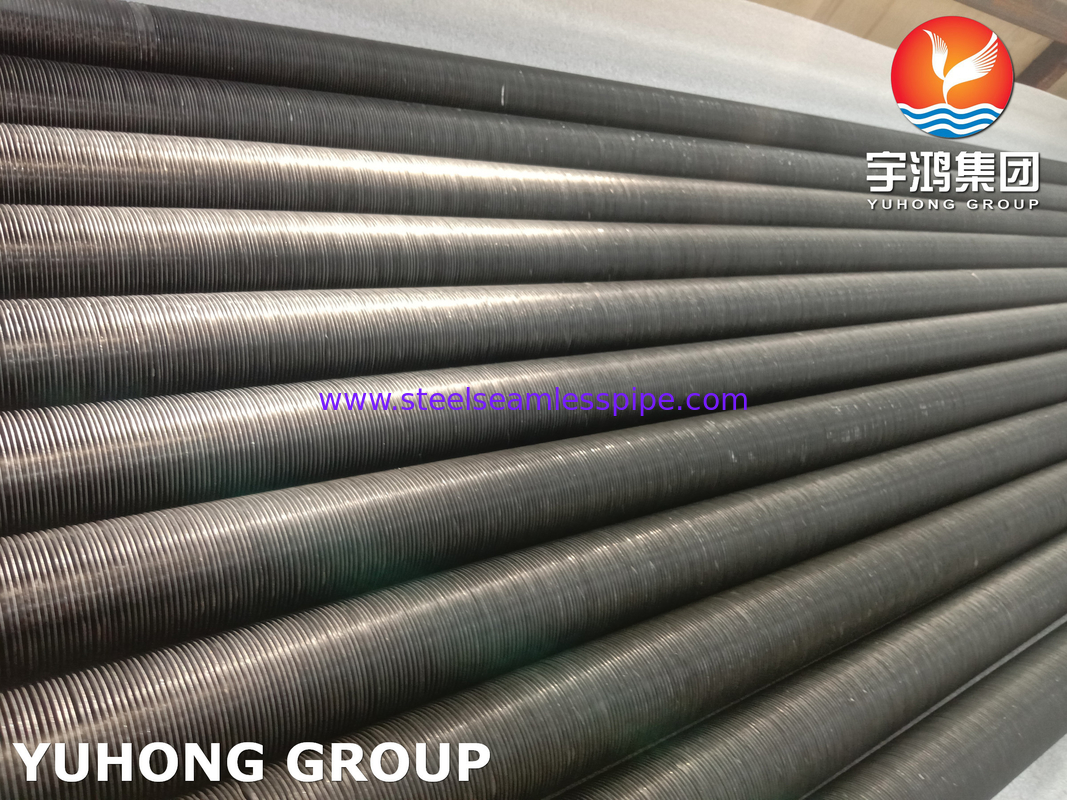

G-type Embedded Fin Tube ASME SB163 Monel 400 Nikel Alloy Bare Tube dengan Aluminium Fin
Tabung sirip tertanam tipe-G adalah jenis tabung bersirip melingkar di mana sirip tertanam secara mekanis ke dalam alur yang dibajak ke dalam tabung dan dikunci pada tempatnya dengan gulungan yang memaksa alur untuk menutup rapat di sekitar dasar sirip.Kami dapat menyediakan Tabung G-Fin dalam kombinasi Bahan Dasar Tabung dan Sirip berikut:
Bahan Tabung Dasar:Baja Karbon, Baja Paduan, Baja Ringan, Baja tahan karat, dan tabung yang diproduksi oleh ERW atau Proses Seamless
Bahan Sirip:Aluminium, Tembaga
Apa itu G-Fin Tube atau Embedded Fin Tube?
Tabung sirip tertanam atau tabung sirip G adalah tabung sirip permukaan yang diperpanjang di mana sirip diterapkan secara eksternal pada tabung dasar.Alur dibentuk terus menerus pada tabung dasar dan ujung sirip dimasukkan ke dalam alur.Setelah sirip dimasukkan ke dalam alur, satu set rol digunakan untuk mengisi kembali alur dan sirip kemudian tertanam dengan aman di tabung dasar.
Fitur Tabung Bersirip Tipe-G:
1. Desain kompak
2. Performa tinggi
3. Instalasi mudah
4. Lebih sedikit ruang yang dibutuhkan
5. Kurang kabel
6. Permukaan yang dioptimalkan
7. Teknologi terbaik yang digunakan
8. Perlindungan korosi rata-rata
9. Konsumsi energi lebih sedikit
10. Peningkatan keandalan
11. Perawatan rendah
12. Ketahanan mekanik yang tinggi
Monel 400adalah paduan nikel-tembaga (sekitar 67% Ni – 23% Cu) yang tahan terhadap air laut dan uap pada suhu tinggi serta larutan garam dan kaustik.Paduan 400 adalah paduan larutan padat yang hanya dapat dikeraskan dengan pengerjaan dingin.Paduan nikel ini menunjukkan karakteristik seperti ketahanan korosi yang baik, kemampuan las yang baik, dan kekuatan tinggi.Laju korosi yang rendah di air payau atau air laut yang mengalir cepat dikombinasikan dengan ketahanan yang sangat baik terhadap retak korosi tegangan di sebagian besar air tawar, dan ketahanannya terhadap berbagai kondisi korosif menyebabkan penggunaannya yang luas dalam aplikasi kelautan dan larutan klorida non-pengoksidasi lainnya.
ASME SB163 UNS N04400 / Monel 400 Paduan NikelKomposisi Kimia Tabung
| Nilai | C | M N | Ya | S | Cu | Fe | Ni | Kr |
| Monel 400 | 0,30 maks | 2,00 maks | 0,50 maks | 0,24maks | 28.0-34.0 | 2,50 maks | 63.00 mnt | – |
ASME SB163 UNS N04400 / Monel 400 Paduan NikelTabungPeralatan mekanis
| Elemen | Kepadatan | Titik lebur | Daya tarik | Kekuatan Hasil (Offset 0,2%) | Pemanjangan |
| Monel 400 | 8,8 g/cm3 | 1350 °C (2460 °F) | Psi – 80.000 , MPa – 550 | Psi – 35.000 , MPa – 240 | 40% |
ASME SB163 UNS N04400 / Monel 400 Paduan NikelTabungProperti fisik
| Properti | Metrik | Imperial |
|---|---|---|
| Kepadatan | 8,8 gram/cm3 | 0,318 pon/inci3 |
ASME SB163 UNS N04400 / Monel 400 Paduan NikelPeringkat Tekanan Tabung
|
Tabung OD |
Ketebalan Dinding Tabung (inci) | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | 0,049 | .065 | .083 | .095 | .109 | .120 | |
| Tekanan Kerja (psig) | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
Aplikasi
1. Teknik kelautan.
2. Peralatan pemrosesan bahan kimia dan hidrokarbon.
3. Bensin dan tangki air tawar.
4. Penyulingan minyak bumi mentah.
5. De-aerasi pemanas.
6. Pemanas air umpan boiler dan penukar panas lainnya.
7. Katup, pompa, poros, fiting, dan pengencang.
8. Penukar panas industri.
9. Pelarut terklorinasi.
10. Menara penyulingan minyak mentah.
11. Tanaman karet
12. Pembangkit listrik
13. Industri perminyakan
14. Industri kimia
Untuk aplikasi yang melibatkan perpindahan panas dari fluida panas ke fluida yang lebih dingin melalui dinding tabung, digunakan tabung sirip.Biasanya, untuk penukar panas udara, di mana salah satu cairannya adalah udara atau gas lainnya, koefisien perpindahan panas sisi udara akan jauh lebih rendah, sehingga luas permukaan perpindahan panas tambahan atau penukar tabung sirip sangat berguna.Aliran pola keseluruhan dari penukar tabung bersirip sering kali merupakan aliran silang, namun dapat juga berupa aliran paralel atau aliran balik.
Sirip digunakan untuk meningkatkan luas permukaan efektif tabung penukar panas.Selain itu, tabung bersirip digunakan ketika koefisien perpindahan panas di bagian luar tabung jauh lebih rendah daripada di bagian dalam.Dengan kata lain, perpindahan kalor dari cair ke gas, uap ke gas, seperti steam to air heat exchanger, dan thermic fluid to air heat exchanger.
Fitur Tabung Bersirip Tipe-G
1. Desain kompak
2. Performa tinggi
3. Instalasi mudah
4. Lebih sedikit ruang yang dibutuhkan
5. Kurang kabel
6. Permukaan yang dioptimalkan
7. Teknologi terbaik yang digunakan
8. Perlindungan korosi rata-rata
9. Konsumsi energi lebih sedikit
10. Peningkatan keandalan
11. Perawatan rendah
12. Ketahanan mekanik yang tinggi
Industri di mana Tabung Bersirip Tipe-G digunakan
1. Tanaman karet
2. Pembangkit listrik
3. Industri perminyakan
4. Industri kimia
Aplikasi lain
1. Teknik kelautan.
2. Peralatan pemrosesan bahan kimia dan hidrokarbon.
3. Bensin dan tangki air tawar.
4. Penyulingan minyak bumi mentah.
5. De-aerasi pemanas.
6. Pemanas air umpan boiler dan penukar panas lainnya.
7. Katup, pompa, poros, fiting, dan pengencang.
8. Penukar panas industri.
9. Pelarut terklorinasi.
10. Menara penyulingan minyak mentah.
