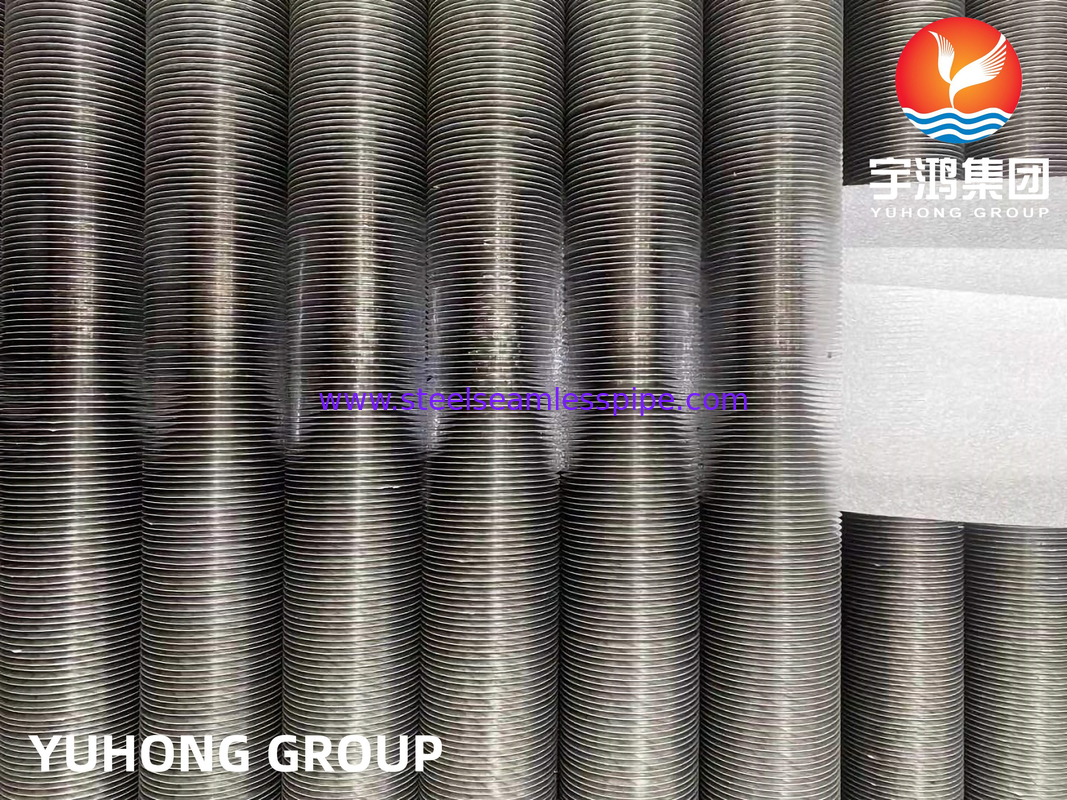

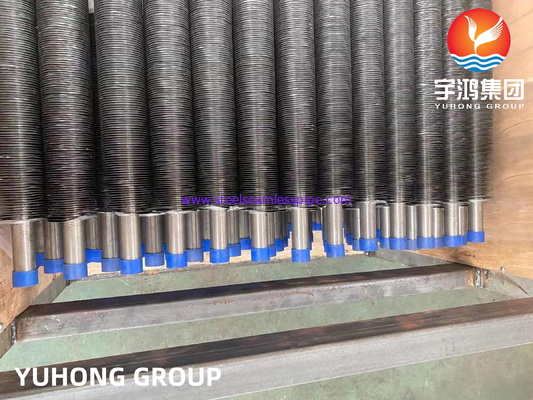

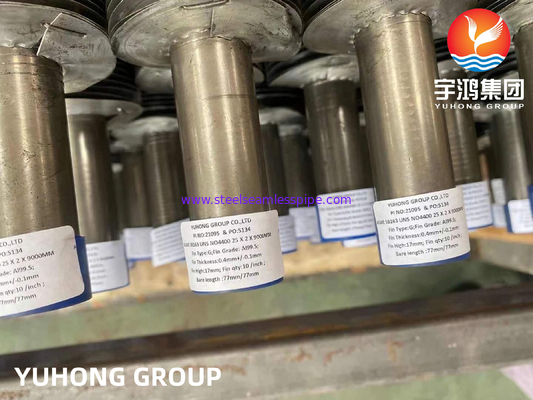

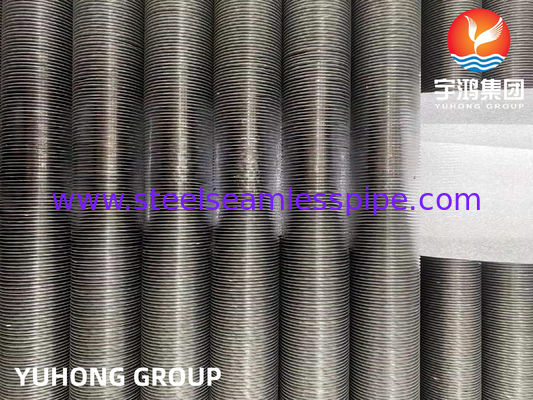

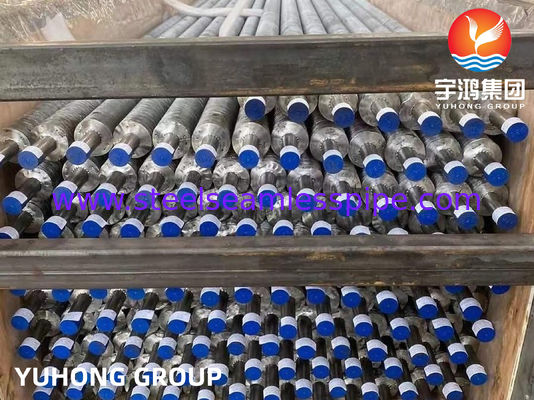

Tabung Fin yang tertanam ASME SB163 Monel 400 Nickel Alloy Tube G Type Fined Tube

ASME SB163UNS N04400 Monel 400 G Tipe Fined Tube Untuk Aplikasi Penukar Panas

Tipe G-fined tabung adalah jenis komponen penukar panas yang umum digunakan dalam industri di mana transfer panas sangat penting.Tabung-tabung ini memiliki desain sirip khusus yang meningkatkan efisiensi mereka dalam mentransfer panas antara dua media. sirip meningkatkan luas permukaan tabung, sehingga meningkatkan tingkat transfer panas. sirip tabung, termasuk sirip tipe G sering digunakan dalam boiler, sistem pendingin udara, penukar panas,dan aplikasi industri lainnya di mana transfer panas yang efisien diperlukanDesain sirip tipe G biasanya memiliki bentuk bergelombang, yang membantu meningkatkan luas permukaan untuk meningkatkan efisiensi transfer panas.

Tentang tabung Monel 400

Monel termasuk dalam kelompok paduan nikel dan diproduksi dengan konsentrasi tembaga dan kromium yang tinggi dalam komposisi kimia mereka.Tabung-tabung ini dirancang untuk cukup dalam lingkungan korosi-tekanan yang disebabkanMereka tidak mudah terisolasi atau berubah bentuk di bawah suhu apapun. SB 163 N04400Mereka memiliki kekuatan tarik minimal 550Mpa dan kekuatan hasil minimum 240Mpa.Produk dari kelas ini dapat dengan mudah memanjang 40%.

Monel 400adalah paduan nikel-tembaga (sekitar 67% Ni ∼ 23% Cu) yang tahan terhadap air laut dan uap pada suhu tinggi serta garam dan larutan kaustik.Alloy 400 adalah paduan larutan padat yang hanya dapat dikeraskan dengan pengolahan dinginPaduan nikel ini menunjukkan karakteristik seperti ketahanan korosi yang baik, weldability yang baik dan kekuatan tinggi.Tingkat korosi yang rendah dalam air garam atau air laut yang mengalir dengan cepat dikombinasikan dengan ketahanan yang sangat baik terhadap retakan korosi stres di sebagian besar air tawar, dan ketahanannya terhadap berbagai kondisi korosif menyebabkan penggunaannya yang luas dalam aplikasi laut dan larutan klorida non-oksidasi lainnya.

Komposisi Kimia Tabung

Sifat Mekanis Tabung

Sifat Fisik Tabung

Fitur-fitur tabung sirip tipe G

1. Desain kompak

2. Berkinerja tinggi

3Mudah dipasang.

4. Lebih sedikit ruang yang dibutuhkan

5. Kurang kabel

6. permukaan yang dioptimalkan

7. Teknologi terbaik yang digunakan

8Perlindungan korosi rata-rata

9. Konsumsi energi yang lebih rendah

10. Meningkatkan keandalan

11. pemeliharaan rendah

12. Resistensi mekanik yang tinggi

Proses dari tabung sirip tipe G

Pada tabung sirip tipe G, sirip disiapkan dengan memasukkan strip logam ke dalam alur.pengisian kembali dilakukan yang menghasilkan ikatan sirip yang kuat dengan tabung dasarOleh karena itu, nama G-Fin Tubes telah muncul.Transfer panas maksimum diharapkan keluar dari tabung g-fin karena sirip yang erat melekat pada tabung dasar.

Tipe G tabung sirip biasanya bekerja pada suhu tinggi (sekitar 400 derajat Celcius) aplikasi.sirip ini memiliki daya tahan relatif kurang terhadap korosi atmosferDi sisi lain, ketahanan mekanik dapat diterima. baja tahan karat dan baja karbon juga digunakan, tetapi pemrosesan khusus dan alat-alat untuk pita sirip baja diperlukan.Air cooler, radiator, dll menggunakan tabung g-fin.

Rincian teknis/Rincian tabung dasar

Diameter tabung: 20 mm OD Min sampai 219 mm OD Max.

Ketebalan tabung: Minimal 2 mm sampai 16 mm

Bahan tabung: Baja karbon, baja tahan karat, baja paduan, baja corten, baja dupleks, baja super duplex, Inconel, baja nikel tinggi dan besi cor, bahan CK 20 dan beberapa bahan lainnya.

Untuk penawaran cepat, plz kirim dengan persyaratan berikut:

Jumlah potongan

Tabung dasar: Diameter, ketebalan, panjang dan spesifikasi material.

sirip: spesifikasi material, jenis (padat atau berserpihan), tinggi, ketebalan, jarak, panjang sirip dan bagian tanpa sirip. rincian persiapan las jika diperlukan.

Waktu pengiriman diperlukan.

Keuntungan Tabung Fin

Dengan tidak menggunakan tabung sirip, permukaan luar tidak jauh lebih besar dari permukaan dalam.cairan dengan koefisien transfer panas terendah akan menentukan tingkat transfer panas keseluruhan. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

Tabung sirip tumbuh di luar permukaan. Dengan memiliki tabung sirip di tempatnya, itu meningkatkan tingkat transfer panas secara keseluruhan.Hal ini kemudian mengurangi jumlah total tabung yang dibutuhkan untuk aplikasi tertentu yang kemudian juga mengurangi ukuran peralatan secara keseluruhan dan dapat dalam jangka panjang mengurangi biaya proyekDalam banyak kasus aplikasi, satu tabung dengan sirip menggantikan enam atau lebih tabung telanjang dengan biaya kurang dari 1/3 dan 1/4 volume.

Untuk aplikasi yang melibatkan transfer panas dari cairan panas ke cairan dingin melalui dinding tabung, tabung sirip digunakan.dimana salah satu cairan adalah udara atau gas lain, koefisien transfer panas sisi udara akan jauh lebih rendah, sehingga luas permukaan transfer panas tambahan atau penukar tabung sirip sangat berguna.Aliran pola keseluruhan dari penukar tabung sirip sering kali crossflow, namun, juga bisa aliran paralel atau arus balik.

Pin digunakan untuk meningkatkan luas permukaan efektif tabung penukar panas.tabung berdaun digunakan ketika koefisien perpindahan panas di luar tabung jauh lebih rendah dari pada bagian dalamDengan kata lain, panas yang ditransfer dari cairan ke gas, uap ke gas, seperti uap ke penukar panas udara, dan cairan termal ke penukar panas udara.

Industri di mana tabung sirip tipe G digunakan

1. Tanaman karet

2. pembangkit listrik

3Industri minyak bumi

4Industri kimia

Aplikasi Lainnya

1Teknik Marinir.

2Peralatan pengolahan bahan kimia dan hidrokarbon.

3- Tangki bensin dan air tawar.

4. minyak mentah masih.

5- Pemanas pengudaraan.

6. pemanas air pemanas dan penukar panas lainnya.

7. katup, pompa, poros, fittings, dan pengikat.

8. penukar panas industri.

9. pelarut berklorinasi.

10Menara penyulingan minyak mentah.
