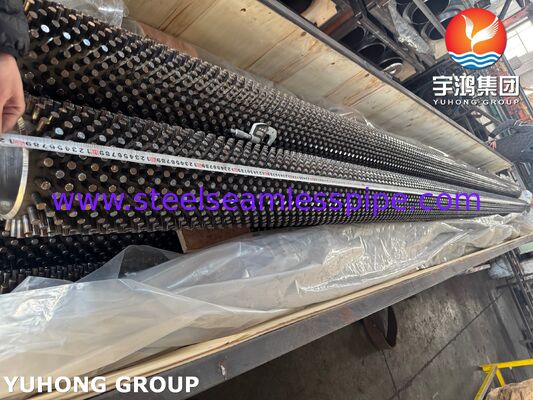

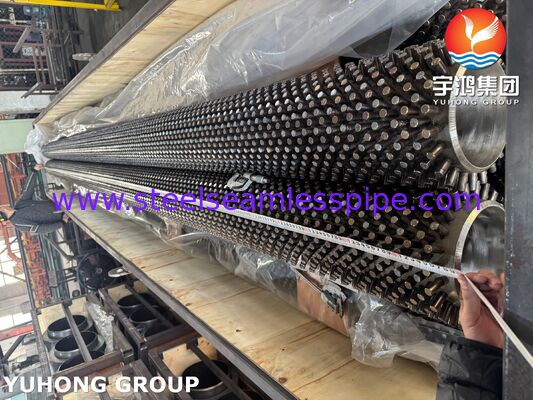

Tabung Bertabur untuk Pemulihan Panas Limbah – ASTM A335 P22
Ikhtisar Produk
Tabung Bertabur ASTM A335 P22 untuk Pemulihan Panas Limbahadalah tabung perpindahan panas suhu tinggi yang dirancang untuk memulihkan energi panas dari gas buang panas, gas buang, dan aliran proses suhu tinggi lainnya.
Tabung digunakanBaja paduan mulus ASTM A335 P22sebagai tabung dasar. P22 adalah baja paduan kromium-molibdenum yang mengandung kira-kira2,25% kromium dan 1% molibdenum, memberikan kombinasi kekuatan suhu tinggi, ketahanan oksidasi, dan stabilitas termal. Permukaan luar dilengkapi dengan tiang yang dilas secara individual yang meningkatkan area perpindahan panas sisi gas yang efektif.
Tidak seperti tabung bersirip kontinyu konvensional, tabung bertabur menggunakan tiang silinder terpisah atau berbentuk khusus yang disusun mengelilingi tabung. Konfigurasi ini memberikan permukaan perpindahan panas tambahan sambil mempertahankan jalur aliran gas terbuka, sehingga desain ini sangat berguna untukaplikasi gas limbah yang kotor, berdebu, erosif, dan bersuhu tinggi.
Tabung bertabur ASTM A335 P22 kami dapat diproduksi sesuai dengan gambar pelanggan, persyaratan desain termal, kode yang berlaku, dan spesifikasi proyek.
Fitur Utama
- Tabung Dasar:Baja paduan mulus ASTM A335 P22
- Bahan:Baja paduan feritik 2¼Cr-1Mo
- Jenis Tabung:Tabung perpindahan panas bertabur/kepala paku
- Aplikasi:Pemulihan panas limbah dan pemulihan panas suhu tinggi
- Tipe Pejantan:Silinder, persegi, persegi panjang, atau ditentukan pelanggan
- Pengaturan Pejantan:Sebaris, terhuyung, atau disesuaikan
- Kinerja Suhu Tinggi:Cocok untuk menuntut layanan suhu tinggi
- Perpindahan Panas yang Ditingkatkan:Peningkatan luas permukaan luar dibandingkan dengan tabung telanjang
- Toleransi Pengotoran:Ruang terbuka di antara tiang dapat membantu menjaga jalur aliran gas
- Bersepeda Termal:Cocok untuk peralatan yang mengalami siklus start-up dan shutdown berulang-ulang
- Desain Khusus:Tinggi tiang, diameter, nada, pola, diameter tabung, ketebalan dinding, dan panjang dapat disesuaikan
Spesifikasi Khas
Dimensi yang tepat dari tabung bertabur harus ditentukan oleh perhitungan termal dan desain mekanis peralatan pemulihan panas limbah.
| Barang |
Rentang / Spesifikasi Khas |
| Bahan Tabung Dasar |
ASTM A335 P22 |
| Tipe Tabung Dasar |
Tabung baja paduan mulus |
| Diameter Luar |
Kira-kira. 25,4–114,3 mm |
| Ketebalan Dinding |
Kira-kira. 3,0–12,5 mm |
| Panjang Tabung |
Kira-kira. 3.000–18.000mm |
| Bahan Pejantan |
Baja karbon, baja paduan, atau bahan tertentu |
| Tinggi Pejantan |
Kira-kira. 12,7–63,5 mm |
| Diameter tiang |
Kira-kira. 6–25 mm |
| Pitch Pejantan |
Kira-kira. 15–50 mm, atau sesuai desain |
| Pola Pejantan |
In-line / terhuyung / disesuaikan |
| Lampiran Pejantan |
Pengelasan resistansi atau proses pengelasan yang berkualitas |
| Perlakuan Panas |
Sesuai dengan ASTM A335 dan persyaratan proyek |
| Kondisi Permukaan |
Seperti yang diproduksi, ditembakkan, dilapisi, atau ditentukan |
| Sertifikasi |
EN 10204 3.1 / dokumentasi khusus proyek tersedia |
Kisaran di atas adalah kisaran khas manufaktur dan bukan persyaratan dimensi ASTM tetap. Dimensi akhir biasanya ditentukan oleh desain termal pelanggan, gambar, perhitungan tekanan, dan standar fabrikasi yang berlaku.
Komposisi Kimia ASTM A335 P22
Tabung dasar ASTM A335 P22 adalah aBaja paduan 2¼Cr-1Mo. Elemen paduan utama memberikan peningkatan kinerja suhu tinggi dibandingkan dengan tabung baja karbon konvensional.
| Elemen |
Komposisi Kimia,% berat |
| Karbon (C) |
0,05–0,15 |
| Mangan (Mn) |
0,30–0,60 |
| Silikon (Si) |
≤ 0,50 |
| Fosfor (P) |
≤ 0,025 |
| Belerang (S) |
≤ 0,025 |
| Kromium (Cr) |
1,90–2,60 |
| Molibdenum (Mo) |
0,87–1,13 |
Fungsi Unsur Paduan Utama
Kromium (Cr)berkontribusi terhadap ketahanan oksidasi dan stabilitas suhu tinggi.
Molibdenum (Mo)meningkatkan kekuatan suhu tinggi dan ketahanan terhadap pelunakan selama penggunaan jangka panjang.
Sistem paduan Cr-Mo membuat P22 cocok untuk peralatan pemulihan panas yang beroperasi pada suhu di mana pipa baja karbon biasa mungkin tidak memiliki kinerja jangka panjang yang memadai.
Sifat Mekanik ASTM A335 P22
Persyaratan mekanis minimum umum untuk ASTM A335 P22 meliputi:
| Milik |
Persyaratan |
| Kekuatan Tarik |
≥ 415 MPa |
| Kekuatan Hasil |
≥ 205 MPa |
| Pemanjangan |
≥ 30%* |
| Perlakuan Panas |
Dinormalisasi dan ditempa, sesuai spesifikasi |
| Kekerasan |
Sesuai dengan persyaratan ASTM A335 yang berlaku |
Persyaratan perpanjangan dapat bergantung pada dimensi tabung dan ketentuan spesifikasi yang berlaku. Pemeriksaan akhir dilakukan sesuai dengan spesifikasi ASTM/ASME yang dipesan.
Sifat mekanik P22 memungkinkan tabung dasar menahan kombinasi tekanan internal, suhu tinggi, siklus termal, dan pembebanan mekanis yang ditemui pada peralatan pemulihan panas limbah.
Desain Tabung Bertabur
Konfigurasi bertabur dirancang untuk meningkatkan permukaan perpindahan panas eksternal tanpa membuat dinding sirip yang kontinu.
Kancing individual didistribusikan di sekeliling lingkar tabung dan sepanjang panjang tabung. Ketika gas panas melewati permukaan bertabur, permukaan tambahan mendorong perpindahan panas ke sisi gas.
Desainnya dapat dioptimalkan dengan menyesuaikan:
- Diameter tiang
- Tinggi tiang
- Lapangan pejantan
- Jumlah baris tiang
- Pengaturan melingkar
- Jarak memanjang
- Bahan tiang
- Metode pemasangan stud-to-tube
- Diameter tabung dasar dan ketebalan dinding
Untuk aliran gas yang berdebu atau kotor, jarak antar tiang juga dapat dipertimbangkan selama perhitungan termal dan penurunan tekanan.
Proses Manufaktur
Tabung bertabur ASTM A335 P22 kami dapat diproduksi melalui urutan produksi yang terkontrol:
1. Persiapan Tabung Dasar
Tabung mulus ASTM A335 P22 diperiksa untuk akurasi dimensi, kondisi permukaan, identifikasi material, dan ketertelusuran.
2. Persiapan Permukaan Tabung
Permukaan tabung dibersihkan dan disiapkan untuk menyediakan kondisi yang sesuai untuk pemasangan tiang.
3. Persiapan Pejantan
Kancing diproduksi dengan diameter, tinggi, geometri, dan persyaratan material yang ditentukan.
4. Pengelasan Pejantan
Kancing dipasang ke tabung menggunakan proses pengelasan terkontrol yang dipilih sesuai dengan bahan tabung, bahan tiang, desain, dan spesifikasi proyek.
5. Perlakuan Panas / Menghilangkan Stres
Jika diperlukan oleh spesifikasi material, prosedur pengelasan, desain teknik, atau spesifikasi pelanggan, perlakuan panas pasca pengelasan atau prosedur pelepas tegangan yang sesuai dapat diterapkan.
6. Inspeksi Dimensi
Tabung yang sudah jadi diperiksa dimensi tabung, dimensi stud, pitch, kesejajaran, kelurusan, dan pengerjaan keseluruhan.
7. Pemeriksaan Akhir dan Dokumentasi
Catatan inspeksi, sertifikat material, laporan dimensi, dan laporan NDT yang berlaku dapat diberikan sesuai dengan rencana inspeksi yang disepakati.
Inspeksi dan Pengujian
Kontrol kualitas sangat penting untuk tabung bertabur karena keduanyatabung dasar penahan tekanandan itulampiran pejantanmempengaruhi kinerja layanan.
Analisis Kimia
Analisis kimia dilakukan untuk memverifikasi bahwa tabung dasar mematuhi kimia ASTM A335 P22.
Pengujian Tarik
Pengujian tarik memverifikasi kekuatan tarik, kekuatan luluh, dan perpanjangan.
Pengujian Kekerasan
Pengujian kekerasan dapat dilakukan untuk memverifikasi kepatuhan terhadap persyaratan material dan perlakuan panas yang berlaku.
Pengujian Hidrostatis
Pengujian hidrostatik dapat dilakukan pada tabung dasar sesuai dengan ASTM A335 dan persyaratan inspeksi pelanggan.
Pengujian Eddy Saat Ini
Pemeriksaan arus Eddy dapat digunakan untuk mendeteksi diskontinuitas permukaan dan dekat permukaan tertentu dalam tabung.
Pengujian Ultrasonik
Pengujian ultrasonik dapat diberikan jika diwajibkan oleh spesifikasi pembelian, rencana kualitas, atau kode yang berlaku.
Inspeksi Visual
Inspeksi visual meliputi:
- Kondisi permukaan tabung
- Penampilan pejantan
- Penjajaran tiang
- Penampilan las
- Cacat yang terlihat
- kelurusan tabung
- Kebersihan permukaan

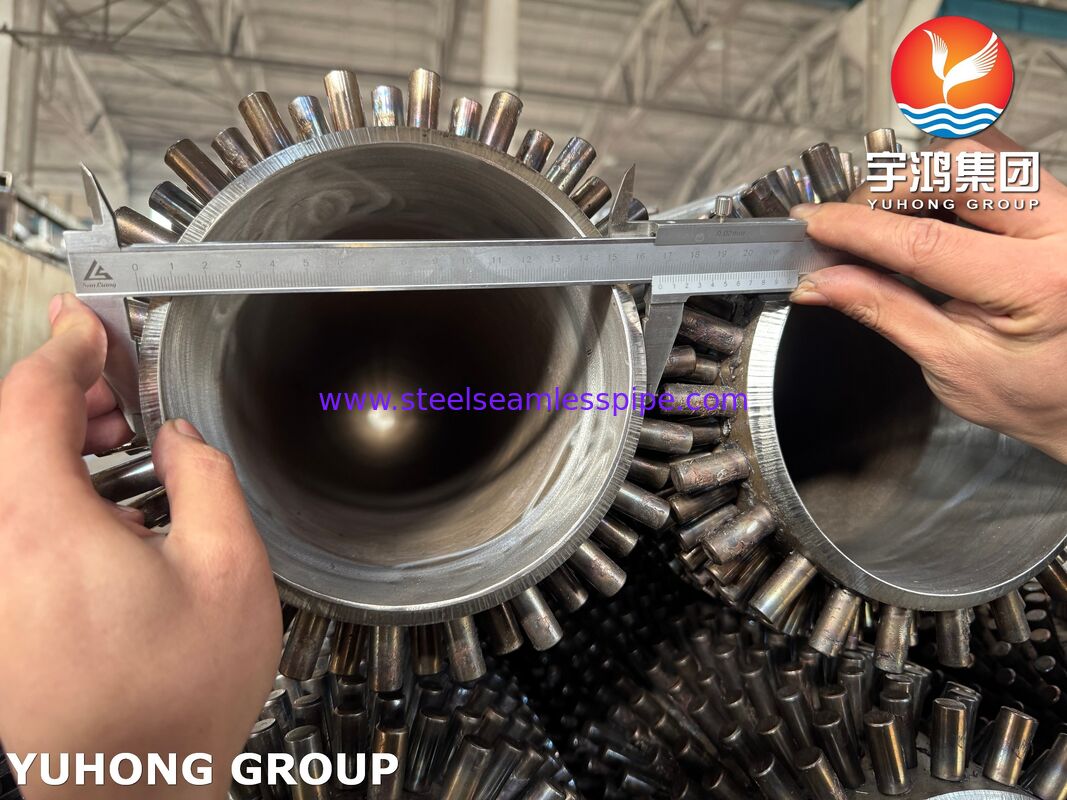

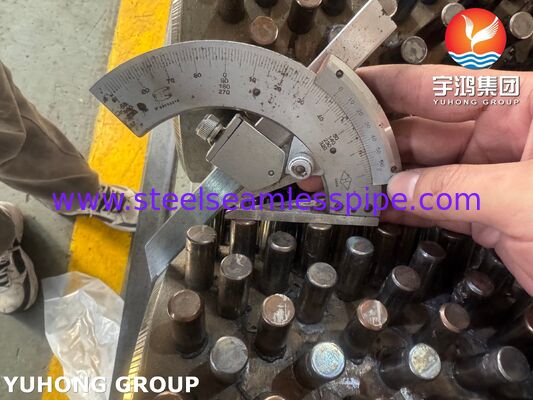

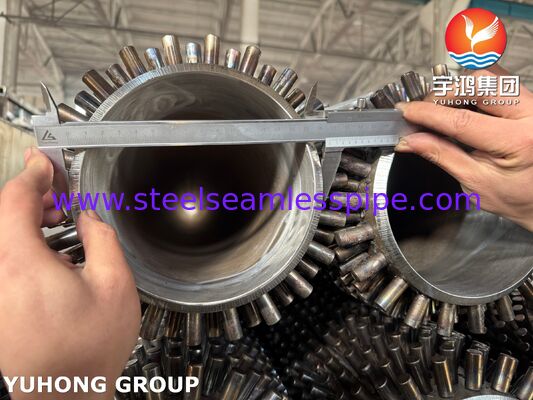

Inspeksi Dimensi
Pemeriksaan dimensi yang umum meliputi:
- Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Diameter tiang
- Tinggi tiang
- Lapangan pejantan
- Jarak melingkar
- Penjajaran tiang
- Kelurusan keseluruhan
Inspeksi Lampiran Stud
Sambungan tiang yang representatif dapat diuji kekuatan sambungannya atau kualitas lasnya sesuai dengan prosedur produksi yang disepakati dan spesifikasi pelanggan.
Ketertelusuran Material
Nomor panas dan identifikasi material dapat dipertahankan dari tabung P22 mentah melalui produksi dan inspeksi akhir.EN 10204 3.1 sertifikat materialdapat diberikan bila ditentukan.
Keuntungan Tabung Bertabur ASTM A335 P22
Basis Baja Paduan Suhu Tinggi
P22 memberikan kinerja mekanis suhu tinggi yang lebih baik dibandingkan pipa baja karbon konvensional untuk menuntut layanan pemulihan panas.
Peningkatan Perpindahan Panas Sisi Gas
Kancing meningkatkan permukaan perpindahan panas eksternal, memungkinkan lebih banyak energi panas ditransfer dari gas panas ke fluida di dalam tabung.
Cocok untuk Lingkungan yang Kotor
Susunan tiang terbuka dapat menyediakan jalur aliran gas antara masing-masing elemen perpindahan panas, yang dapat bermanfaat jika terdapat abu, debu, atau endapan lainnya.
Konstruksi Eksternal yang Kuat
Stud yang dilas secara individual memberikan permukaan perpindahan panas yang kuat secara mekanis, cocok untuk peralatan industri yang terkena getaran dan siklus termal.
Desain Termal Fleksibel
Tinggi, diameter, kepadatan, dan susunan tiang dapat disesuaikan untuk menyeimbangkan kebutuhan perpindahan panas, penurunan tekanan sisi gas, karakteristik pengotoran, dan dimensi peralatan.
Aplikasi Utama
Boiler Pemulihan Panas Limbah
Tabung bertabur ASTM A335 P22 dapat digunakan dalam boiler pemulihan panas limbah untuk memulihkan energi panas dari gas buang bersuhu tinggi.
Sistem Pemulihan Panas Limbah Industri
Cocok untuk memulihkan energi dari aliran gas buang yang dihasilkan oleh tungku industri, peralatan proses, dan sistem produksi suhu tinggi.
Peralatan Pengilangan dan Petrokimia
Tabung bertabur P22 dapat dipertimbangkan untuk bagian konveksi suhu tinggi dan pemulihan limbah panas tertentu di fasilitas kilang dan petrokimia.
Bagian Konveksi Pemanas Berbahan Bakar
Konfigurasi bertabur dapat digunakan pada bagian konveksi suhu tinggi yang memerlukan peningkatan permukaan perpindahan panas dan ketahanan terhadap kondisi sisi gas yang menuntut.
Pembangkit Listrik
Penerapannya dapat mencakup boiler tertentu dan permukaan pemulihan panas pada pembangkit listrik termal dan fasilitas pembangkit listrik siklus gabungan.
HRSG dan Pemulihan Panas Turbin Gas
Tabung bertabur P22 dapat direkayasa untuk bagian pemulihan panas suhu tinggi tertentu yang terkait dengan sistem pembuangan turbin gas, sesuai dengan desain termal dan mekanis tertentu.
Pembangkit Listrik Tenaga Sampah
Mereka dapat dipertimbangkan untuk pemulihan panas dari gas pembakaran panas dimana desain peralatan memerlukan permukaan perpindahan panas yang ditingkatkan dan tahan lama.
Mengapa Memilih Tabung Bertabur ASTM A335 P22 Kami?
Kami memproduksi tabung bertabur sesuai dengan pelanggandimensi tabung, geometri tiang, persyaratan termal, spesifikasi material, dan rencana inspeksi.
Pendekatan produksi dan inspeksi kami berfokus pada:
- Kepatuhan material ASTM A335 P22
- Pengelasan tiang terkendali
- Penempatan tiang yang konsisten
- Perlengkapan tube-to-stud yang andal
- Akurasi dimensi
- NDT dan pengujian tekanan
- Keterlacakan nomor panas
- Dokumentasi kualitas khusus proyek
- Pola tiang yang disesuaikan untuk persyaratan desain termal
Apakah diperlukan untuk aboiler pemulihan panas limbah, pemanas berbahan bakar, tungku industri, unit kilang, atau sistem pemulihan panas pembangkit listrik, tabung bertabur ASTM A335 P22 dapat direkayasa sebagai solusi perpindahan panas suhu tinggi yang tahan lama.
Sekilas Spesifikasi Produk
Produk:Tabung Bertabur untuk Pemulihan Panas Limbah
Tabung Dasar:ASTM A335 P22
Bahan:Baja Paduan 2¼Cr-1Mo
Jenis Tabung:Mulus
Tipe Pejantan:Silinder / persegi panjang / disesuaikan
Pengaturan Pejantan:In-line / terhuyung / disesuaikan
Aplikasi:Pemulihan Panas Limbah
Layanan Suhu:Layanan suhu tinggi, sesuai dengan desain teknik
Pengujian:Analisis kimia, tarik, kekerasan, hidrostatik, NDT, inspeksi dimensi dan visual sebagaimana berlaku
Dokumentasi:MTC / EN 10204 3.1 / laporan inspeksi tersedia berdasarkan permintaan
Kustomisasi:Tersedia sesuai dengan gambar dan persyaratan desain termal
