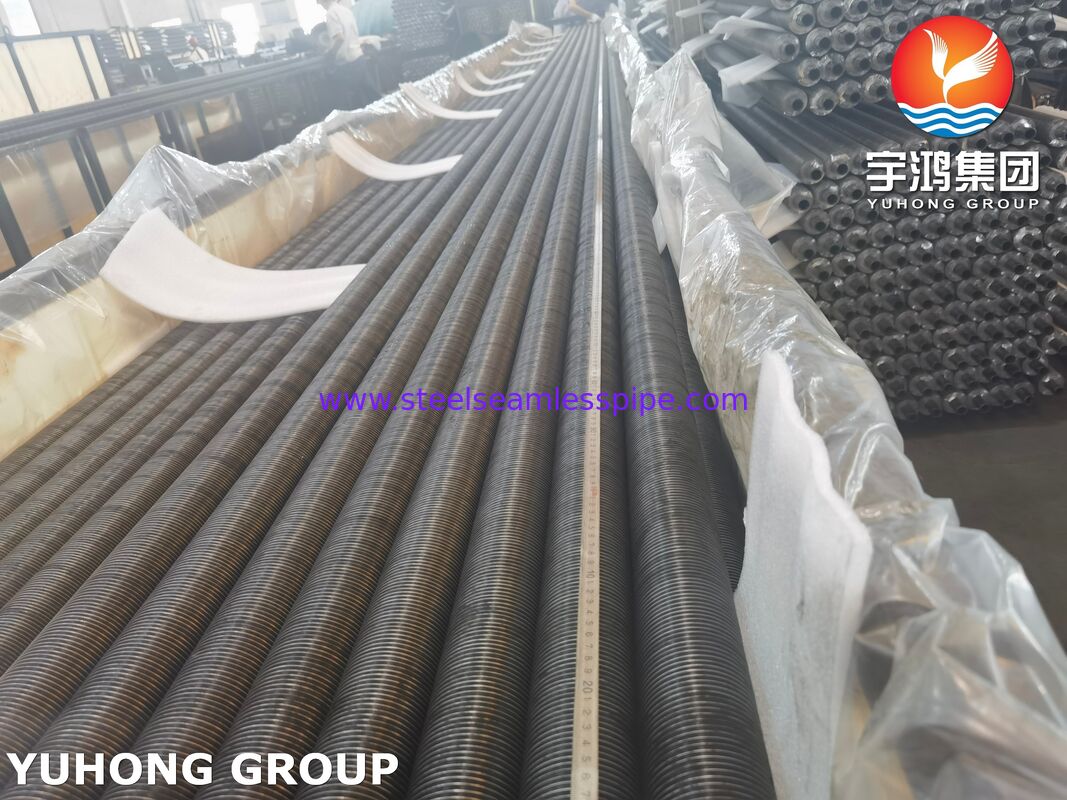

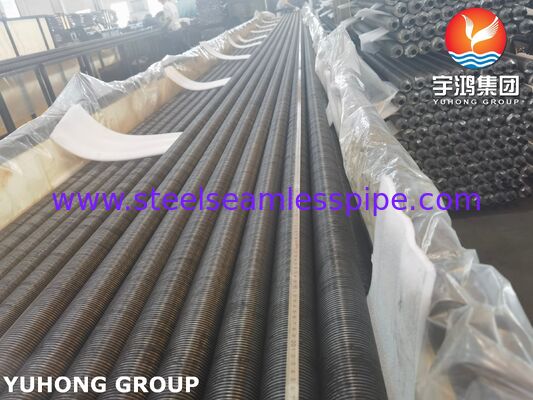

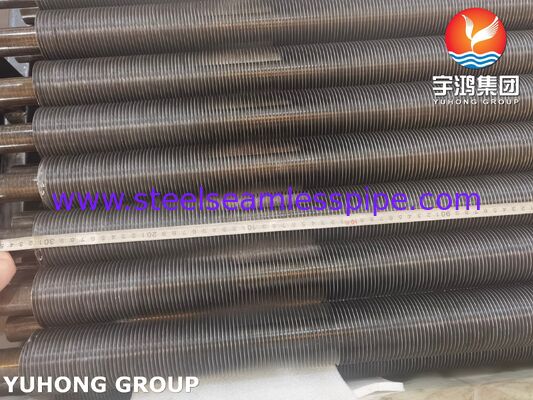

Tabung Bersirip Tertanam untuk Kondensor Berpendingin Udara (ACC) – ASME SA179
Ikhtisar Produk
Tabung Bersirip Tertanam untuk Kondensor Berpendingin Udara (ACC)adalah tabung perpindahan panas yang dirancang untuk meningkatkan kinerja perpindahan panas sisi udara dalam sistem kondensor berpendingin udara. Diproduksi dengan atabung dasar baja rendah karbon ASME SA179 yang mulusdan konstruksi sirip heliks yang tertanam, tabung ini menyediakan permukaan perpindahan panas eksternal yang besar sekaligus mempertahankan jalur termal yang andal antara dinding tabung dan sirip.
ASME SA179 adalah mitra kode ASME dari ASTM A179 dan mencakup tabung baja rendah karbon tanpa sambungan, ditarik dingin yang ditujukan untuk penukar panas, kondensor, dan peralatan perpindahan panas serupa. Spesifikasi mencakup diameter luar tabung dari1/8 hingga 3 inci (3,2–76,2 mm).
Untuk aplikasi ACC, sirip secara mekanis ditanamkan ke dalam alur heliks yang dibentuk secara presisi pada permukaan tabung. Alur dibuat di tabung dasar, strip sirip dimasukkan ke dalam alur, dan tabung kemudian digulung untuk mengamankan sirip. Konstruksi ini menciptakan sambungan sirip-ke-tabung yang stabil dan memberikan luas permukaan luar yang jauh lebih besar daripada tabung telanjang.
Tabung sirip tertanam SA179 kami dapat diproduksi sesuai dengan kebutuhan spesifik proyekdiameter tabung, ketebalan dinding, bahan sirip, tinggi sirip, jarak sirip, ketebalan sirip, panjang tabung, kepadatan sirip, dan perlakuan permukaan.
Mengapa Menggunakan Tabung Bersirip Tertanam di Sistem ACC?
Kondensor berpendingin udara membuang panas dari uap atau uap proses ke udara atmosfer tanpa memerlukan air pendingin dalam jumlah besar. Karena udara memiliki koefisien perpindahan panas yang jauh lebih rendah dibandingkan air, maka luas permukaan sisi udara sangatlah penting.
Tabung sirip yang tertanam mengatasi keterbatasan ini dengan meningkatkan luas permukaan luar yang tersedia untuk pertukaran panas.
Keuntungan utamanya meliputi:
- Peningkatan area perpindahan panas sisi udara
- Perpindahan panas yang efisien dari dinding tabung ke udara sekitar
- Keterikatan mekanis yang andal antara sirip dan tabung
- Ketahanan yang baik terhadap kendornya sirip selama pengoperasian
- Cocok untuk rakitan kondensor berpendingin udara yang besar
- Lubang tabung internal yang halus untuk aliran kondensat atau cairan yang efisien
- Dimensi tabung yang konsisten untuk fabrikasi bundel bersirip
- Cocok untuk aplikasi tenaga industri dan pendinginan proses
- Dapat beradaptasi dengan persyaratan desain sisi udara yang berbeda
- Penggunaan bahan tabung baja rendah karbon yang hemat biaya
Untuk desainer ACC, geometri sirip dapat dioptimalkan berdasarkan kecepatan udara, penurunan tekanan, suhu lingkungan, tugas panas, konfigurasi bundel, dan daya kipas yang diizinkan.
Konstruksi Tabung Sirip Tertanam
Tabung sirip tertanam yang khas terdiri dari:
1. Tabung Dasar
Mulus, ditarik dengan dinginTabung baja rendah karbon ASME SA179.
2. Alur Heliks
Alur kontinu terbentuk secara mekanis di sekitar permukaan luar tabung.
3. Garis Sirip
Strip sirip metalik—biasanya aluminium atau bahan pilihan aplikasi lainnya—dimasukkan ke dalam alur.
4. Penanaman Mekanis
Tabung digulung setelah sirip dimasukkan untuk mengunci sirip dengan kuat ke dinding tabung.
5. Tabung Bersirip Jadi
Rakitan yang dihasilkan memberikan permukaan perpindahan panas eksternal yang diperbesar sambil mempertahankan jalur perpindahan panas logam yang berkesinambungan antara tabung dan sirip.
Konfigurasi sirip tertanam sangat berguna ketika sirip harus tetap stabil secara mekanis di bawah aliran udara terus menerus, getaran, siklus termal, dan kondisi pengoperasian berulang.
Spesifikasi Khas
| Barang |
Spesifikasi Khas |
| Produk |
Tabung Bersirip Tertanam |
| Aplikasi |
Kondensor Berpendingin Udara (ACC) |
| Bahan Tabung Dasar |
ASME SA179 / ASTM A179 |
| Tipe Tabung Dasar |
Mulus, ditarik dingin |
| OD Tabung Dasar |
Kira-kira. 12,7–76,2 mm; ukuran lain berdasarkan permintaan |
| Ketebalan Dinding Tabung |
Kira-kira. 1,5–5,0 mm; ketergantungan proyek |
| Panjang Tabung |
tipikal 3.000–18.000 mm; panjang yang lebih panjang berdasarkan permintaan |
| Tipe Sirip |
Sirip heliks yang tertanam / beralur mekanis |
| Bahan Sirip |
Paduan aluminium atau bahan tertentu lainnya |
| Tinggi Sirip |
Kira-kira. 6–25mm |
| Ketebalan Sirip |
Kira-kira. 0,2–0,8 mm |
| Pitch Sirip |
Kira-kira. 1,5–8,0 mm |
| Kepadatan Sirip |
Sekitar 125–670 sirip/m, tergantung desain |
| Tabung Berakhir |
Polos, miring, atau proyek tertentu |
| Permukaan Selesai |
Penggilingan selesai, dibersihkan, dilapisi atau penyelesaian tertentu |
| Inspeksi |
Pengujian dimensi, visual, material, mekanis, dan tekanan/NDT sebagaimana berlaku |
| Standar |
ASME SA179/SA179M; Persyaratan tabung dasar ASTM A179/A179M |
Catatan:Dimensi sirip di atas mewakili rentang teknik umum dan bukan nilai wajib di SA179. Geometri tabung dan sirip akhir harus ditetapkan dari desain termal dan mekanis ACC.
ASTM A179 sendiri menentukan tabung dasar, bukan geometri sirip tertanam yang lengkap. Oleh karena itu, tinggi sirip, jarak, ketebalan, kedalaman penempelan, dan bahan sirip biasanya ditentukan oleh spesifikasi teknik pembeli atau desain pabrikan tabung sirip. ASTM mengidentifikasi A179 sebagai spesifikasi tabung baja karbon rendah yang ditarik dingin dan mulus untuk penukar panas dan kondensor.
Bahan Tabung Dasar ASME SA179
ASME SA179 ditujukan untuk penukar panas dan tabung kondensor baja karbon rendah yang ditarik dingin dan mulus. Tabung ini diproduksi olehproses mulus diikuti dengan gambar dingin, dengan perlakuan panas setelah operasi penarikan dingin terakhir.
Komposisi rendah karbon memberikan keuletan dan karakteristik pembentukan yang baik, yang penting ketika permukaan tabung dibuat beralur dan dirakit secara mekanis dengan sirip.
Komposisi Kimia
| Elemen |
Persyaratan,% berat |
| Karbon (C) |
0,06–0,18 |
| Mangan (Mn) |
0,27–0,63 |
| Fosfor (P), maks. |
0,035 |
| Belerang (S), maks. |
0,035 |
Batasan ini sesuai dengan persyaratan material A179/A179M; SA179 adalah sebutan ASME terkait untuk aplikasi kode.
Sifat Mekanik
Persyaratan mekanis minimum umum untuk tabung dasar SA179/A179 adalah:
| Milik |
Persyaratan |
| Kekuatan Tarik |
≥ 325 MPa (47.000 psi) |
| Kekuatan Hasil |
≥ 180 MPa (26.000 psi) |
| Perpanjangan dalam 50 mm |
≥ 35% |
| Kekerasan |
≤ 72 HRB |
Persyaratan perpanjangan yang relatif tinggi berguna untuk tabung yang mengalami penarikan dingin dan pemrosesan mekanis selanjutnya selama pembuatan tabung sirip.
Proses Manufaktur
Urutan produksi khas kami untuk tabung sirip tertanam SA179 meliputi:
1. Produksi Tabung Mulus
Tabung baja rendah karbon mulus SA179 diproduksi dan dipasok sesuai dengan spesifikasi material yang berlaku.
2. Gambar Dingin dan Perlakuan Panas
Tabung dasar ditarik dingin untuk mencapai dimensi dan kondisi permukaan yang diperlukan. A179 memerlukan perlakuan panas setelah cold-draw pass terakhir.
3. Pemeriksaan Tabung
Tabung dasar diperiksa untuk akurasi dimensi, kondisi permukaan, identifikasi material dan persyaratan mekanis yang berlaku.
4. Alur Heliks
Alur heliks terkontrol terbentuk pada diameter luar tabung.
5. Penyisipan Sirip
Strip sirip diposisikan secara akurat di dalam alur heliks.
6. Penanaman Sirip
Penggulungan mekanis memaksa material tabung di sekitar akar sirip, mengamankan sirip di dalam alur.
7. Kontrol Geometri Sirip
Tinggi sirip, tinggi sirip, ketebalan, kondisi penempelan, dan diameter keseluruhan diperiksa sesuai dengan gambar yang disetujui.
8. Pemeriksaan Akhir
Tabung yang sudah jadi diperiksa untuk keakuratan dimensi, pemasangan sirip, kondisi permukaan, kelurusan, dan persyaratan khusus proyek lainnya.
Inspeksi dan Pengujian
Pengendalian mutu dapat mencakup keduanyapengujian tabung dasar yang disyaratkan oleh spesifikasi materialdan pemeriksaan tambahan pada tabung bersirip yang sudah jadi.
1. Analisis Kimia
Analisis panas dan, jika diwajibkan oleh pesanan pembelian, analisis produk dilakukan untuk memverifikasi kepatuhan terhadap bahan kimia SA179 yang ditentukan.
A179 menyediakan analisis produk bila diminta melalui pesanan pembelian, termasuk ketentuan pengambilan sampel berdasarkan kuantitas tabung atau identifikasi panas.
2. Uji Tarik
Pengujian tarik memverifikasi:
- Kekuatan tarik
- Kekuatan hasil
- Pemanjangan
Hasilnya dibandingkan dengan persyaratan mekanis SA179 yang ditentukan.
3. Uji Kekerasan
Pengujian kekerasan Rockwell dapat dilakukan untuk memverifikasi bahwa tabung dasar tetap berada dalam kisaran kekerasan yang ditentukan.
4. Uji Perataan
Uji perataan mengevaluasi keuletan dan kemampuan tabung menahan deformasi tanpa retak yang tidak dapat diterima. A179 mencakup pengujian perataan di antara pengujian mekanis yang ditentukan.
5. Uji Pembakaran
Uji pembakaran mengevaluasi keuletan tabung dan ketahanan terhadap retak selama ekspansi terkendali.
6. Uji Flensa
Jika ditentukan sebagai alternatif terhadap uji pembakaran, pengujian flensa dapat dilakukan sesuai dengan persyaratan yang berlaku.
7. Uji Hidrostatis
Pengujian hidrostatik digunakan untuk memverifikasi integritas tekanan dan mengidentifikasi kebocoran melalui dinding tabung.
8. Pemeriksaan Tak Rusak
Tergantung pada spesifikasi pembelian, pemeriksaan tak rusak sepertites arus eddyatau NDT lain yang berlaku dapat dimasukkan.
ASTM A179 dan pengujian referensi persyaratan umum terkait seperti pengujian kekerasan, perataan, pembakaran, flensa, dan hidrostatis; A450/A450 juga mencakup ketentuan untuk pengujian tak rusak.

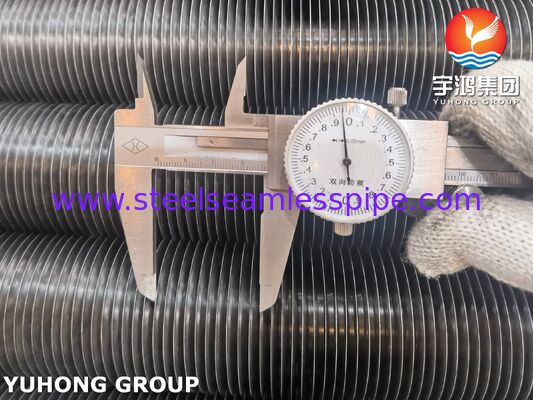

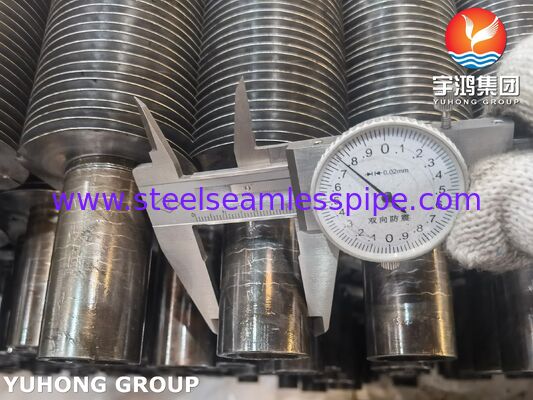

9. Inspeksi Dimensi
Tabung sirip tertanam yang sudah jadi dapat diperiksa untuk:
- Tabung OD
- Ketebalan dinding tabung
- Diameter sirip keseluruhan
- Tinggi sirip
- Nada sirip
- Ketebalan sirip
- Kedalaman penanaman sirip
- Panjang tabung
- Kelurusan
- Pemasangan sirip ke tabung
10. Inspeksi Visual
Produk jadi diperiksa secara visual untuk:
- Sirip rusak
- Sirip longgar atau terangkat
- Pitch sirip tidak beraturan
- Cacat permukaan yang berlebihan
- Cacat alur
- Akhiri kerusakan
- Korosi atau kontaminasi
Spesifikasi A179 juga mengharuskan tabung dasar yang sudah jadi bebas dari kerak, meskipun sedikit oksidasi tidak dianggap kerak.
Keuntungan Kondensor Berpendingin Udara
Perpindahan Panas Sisi Udara yang Ditingkatkan
Sirip sangat meningkatkan permukaan perpindahan panas eksternal yang tersedia untuk udara pendingin.
Lampiran Sirip yang Kuat
Konstruksi tertanam secara mekanis mengunci sirip ke dalam tabung, membantu menjaga kontak selama siklus termal dan getaran.
Cocok untuk Bundel ACC Besar
Konfigurasinya dapat diproduksi dalam tabung panjang dan disesuaikan untuk rakitan kondensor besar.
Karakteristik Aliran Sisi Tabung yang Baik
Tabung dasar SA179 yang mulus menyediakan saluran internal mulus yang cocok untuk servis kondensor.
Desain Sirip Fleksibel
Tinggi sirip, pitch dan material dapat disesuaikan sesuai dengan desain termal dan penurunan tekanan sisi udara yang diijinkan.
Basis Baja Rendah Karbon yang Ekonomis
SA179 memberikan opsi baja rendah karbon yang praktis untuk aplikasi tabung kondensor dan penukar panas.
Aplikasi
ASME SA179 tertanam tabung bersiripcocok untuk berbagai sistem perpindahan panas berpendingin udara, termasuk:
- Kondensor Berpendingin Udara (ACC)
- Sistem ACC pembangkit listrik
- Sistem kondensasi pembuangan turbin uap
- Kondensor berpendingin udara industri
- Proses pendingin udara
- Penukar panas berpendingin udara
- Sistem pendingin limbah-panas
- Pendinginan proses petrokimia
- Sistem pendingin kilang
- Unit berpendingin udara dengan aliran paksa dan aliran induksi yang besar
Untuk sistem ACC pembangkit listrik, tabung bersirip biasanya dipasang dalam bundel tabung besar. Uap buangan panas atau cairan sisi kondensat memindahkan panas melalui dinding tabung ke sirip, sementara kipas memaksa atau menginduksi udara atmosfer melintasi permukaan sirip luar.
Manufaktur Kustom
Kami dapat memproduksi tabung bersirip tertanam sesuai dengan gambar pelanggan, perhitungan termal, atau spesifikasi proyek.
Parameter umum yang dapat disesuaikan meliputi:
- Bahan tabung dasar
- Diameter luar tabung
- Ketebalan dinding tabung
- Panjang tabung
- Bahan sirip
- Tinggi sirip
- Ketebalan sirip
- Nada sirip
- Kepadatan sirip
- Arah akhir
- Kedalaman tertanam
- Diameter sirip keseluruhan
- Konfigurasi ujung tabung
- Perawatan permukaan
- Persyaratan pengemasan
- Persyaratan inspeksi dan dokumentasi
Dokumentasi inspeksi dapat diberikan sesuai dengan pesanan pembelian, termasuk sertifikat material, catatan inspeksi dimensi, hasil pengujian mekanis, dan catatan NDT/uji tekanan yang berlaku.
Deskripsi Produk yang Direkomendasikan untuk Pembeli
Tabung Bersirip Tertanam untuk Kondensor Berpendingin Udara (ACC), ASME SA179, menggabungkan tabung baja rendah karbon yang ditarik dingin dan mulus dengan sirip heliks yang tertanam secara mekanis untuk menghasilkan area perpindahan panas sisi udara yang lebih luas dan kontak sirip-ke-tabung yang andal. Mereka dirancang untuk aplikasi kondensor berpendingin udara dan penukar panas yang memerlukan penolakan panas yang efisien, konsistensi dimensi, dan pemasangan sirip yang tahan lama.
Tabung dasar SA179 memenuhi persyaratan untuk tabung penukar panas dan kondensor baja karbon rendah yang ditarik dingin dan mulus, sedangkan geometri sirip akhir dapat direkayasa untuk memenuhi persyaratan termal, mekanis, dan pemasangan sistem ACC.
