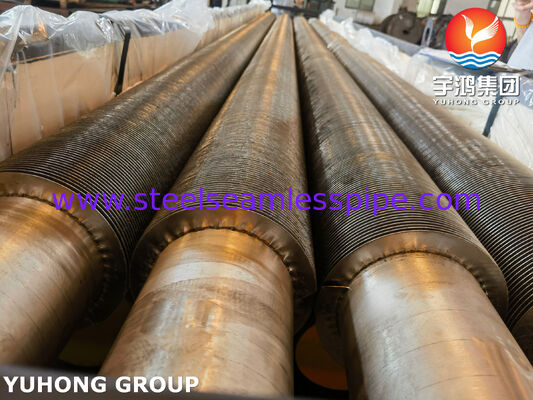

Tabung Bersirip Las Frekuensi Tinggi untuk Penukar Panas – ASTM A269 TP316
Tinjauan Produk
Tabung Bersirip Las Frekuensi Tinggi (Tabung Bersirip HFW) diproduksi dengan baja tahan karat ASTM A269 TP316 adalah komponen perpindahan panas yang direkayasa untuk penukar panas yang membutuhkan ketahanan korosi, kinerja termal yang andal, dan ikatan sirip-ke-tabung yang tahan lama.
Sirip dilas secara kontinu ke permukaan luar tabung menggunakan proses pengelasan resistansi listrik frekuensi tinggi. Ini menciptakan sambungan metalurgi/mekanis yang kuat antara sirip dan tabung sambil mempertahankan profil sirip yang konsisten di sepanjang panjang tabung yang lengkap.
ASTM A269 TP316 adalah baja tahan karat austenitik yang mengandung molibdenum, memberikan ketahanan yang lebih baik terhadap lingkungan yang mengandung klorida dan banyak lingkungan kimia dibandingkan dengan baja tahan karat 304 konvensional. Hal ini membuat tabung bersirip HFW TP316 cocok untuk aplikasi penukar panas yang menuntut yang melibatkan kondisi operasi yang lembab, korosif, atau aktif secara kimia.
Tabung bersirip HFW kami dapat diproduksi sesuai dengan gambar pelanggan dan persyaratan penukar panas, termasuk diameter tabung yang ditentukan, ketebalan dinding, tinggi sirip, ketebalan sirip, jarak sirip, panjang tabung, dan hasil akhir permukaan.
Fitur Utama
- Bahan tabung dasar: baja tahan karat ASTM A269 TP316
- Bahan sirip: TP316 atau bahan lain yang kompatibel sesuai spesifikasi
- Proses manufaktur: Pengelasan resistansi frekuensi tinggi
- Pemasangan sirip: Sambungan sirip-ke-tabung yang dilas kontinu
- Ketahanan korosi yang sangat baik
- Ketahanan yang baik terhadap lingkungan yang mengandung klorida
- Kekuatan ikatan sirip-ke-tabung yang tinggi dan konsisten
- Luas permukaan perpindahan panas efektif yang besar
- Cocok untuk desain penukar panas yang ringkas
- Tinggi sirip, jarak, ketebalan, dan panjang tabung yang dapat disesuaikan
- Cocok untuk konfigurasi penukar panas shell-and-tube dan sirip lainnya
Spesifikasi Khas
| Item |
Rentang Khas |
| Standar |
ASTM A269 / A269M |
| Grade Tabung |
TP316 |
| UNS |
S31600 |
| OD Tabung |
12,7–50,8 mm khas |
| Ketebalan Dinding Tabung |
1,0–3,5 mm khas |
| Panjang Tabung Keseluruhan |
Hingga sekitar 12.000 mm |
| Tinggi Sirip |
5–25 mm khas |
| Ketebalan Sirip |
0,3–1,2 mm khas |
| Jarak Sirip |
2,0–10,0 mm khas |
| Tipe Sirip |
Padat atau bergerigi, sesuai desain |
| Pemasangan Sirip |
Dilas frekuensi tinggi |
| Kondisi Permukaan |
Dipickel, dianiel, dianiel terang, atau ditentukan pelanggan |
| Akhir Ujung |
Polos, miring, berulir, atau ditentukan pelanggan |
Dimensi di atas mewakili rentang yang umum diproduksi daripada batasan ASTM A269. Dimensi akhir harus dipilih sesuai dengan desain termal penukar panas, persyaratan penurunan tekanan, persyaratan fabrikasi, dan gambar pembeli.
ASTM A269 secara historis mengidentifikasi tubing yang umum disediakan mulai dari ID sekitar 6,4 mm ke atas dan ketebalan dinding nominal 0,51 mm ke atas, sementara dimensi tabung bersirip HFW aktual biasanya ditentukan oleh desain penukar panas.
Komposisi Kimia ASTM A269 TP316
Persyaratan kimia ASTM A269 TP316 yang khas ditunjukkan di bawah ini. Nilai adalah maksimum kecuali rentang ditentukan.
| Elemen |
Persyaratan TP316, % |
| Karbon (C) |
≤ 0,080 |
| Mangan (Mn) |
≤ 2,00 |
| Silikon (Si) |
≤ 1,00 |
| Fosfor (P) |
≤ 0,045 |
| Belerang (S) |
≤ 0,030 |
| Kromium (Cr) |
16,0–18,0 |
| Nikel (Ni) |
10,0–14,0 |
| Molibdenum (Mo) |
2,0–3,0 |
| Nitrogen (N) |
≤ 0,10 |
| Besi (Fe) |
Seimbang |
Spesifikasi ASTM mengidentifikasi TP316 sebagai UNS S31600 dan mencakup kontrol komposisi kimia untuk karbon, mangan, fosfor, belerang, silikon, nikel, kromium, dan molibdenum.
Sifat Mekanik
Persyaratan mekanik minimum yang khas untuk tubing ASTM A269 TP316 adalah:
| Properti |
Persyaratan |
| Kekuatan Tarik |
≥ 515 MPa |
| Kekuatan Luluh, Offset 0,2% |
≥ 205 MPa |
| Perpanjangan dalam 2 inci / 50 mm |
≥ 35% |
| Kekerasan |
Persyaratan ASTM A269, tergantung pada kondisi produk |
Nilai sifat mekanik akhir harus dikonfirmasi terhadap edisi ASTM A269/A269M yang berlaku dan kondisi pengiriman yang disepakati. ASTM A269 mencakup ketentuan pengujian tarik/mekanik serta persyaratan kekerasan dan kualitas tabung lainnya.
Proses Pengelasan Frekuensi Tinggi
Selama produksi, strip sirip baja tahan karat terus diposisikan di permukaan tabung sementara energi listrik frekuensi tinggi menghasilkan panas terlokalisasi pada antarmuka kontak. Tekanan diterapkan untuk menghasilkan sambungan las yang kontinu.
Proses HFW menyediakan:
- Pemasangan sirip kontinu di sepanjang panjang tabung.
- Jarak sirip yang konsisten untuk kinerja perpindahan panas yang dapat diprediksi.
- Efisiensi produksi tinggi untuk tabung bersirip panjang.
- Ketahanan kuat terhadap pemisahan sirip selama penanganan dan operasi.
- Pengulangan dimensi yang baik dari tabung ke tabung.
- Ekspansi permukaan perpindahan panas yang efisien tanpa memerlukan peningkatan diameter tabung yang besar.
Bagi produsen penukar panas, antarmuka las kontinu sangat penting karena pemasangan sirip yang buruk dapat meningkatkan resistansi kontak termal dan mengurangi kinerja perpindahan panas efektif dari permukaan bersirip.
Inspeksi dan Pengujian
Setiap batch produksi dapat diperiksa sesuai dengan ASTM A269, spesifikasi pembeli, dan standar manufaktur penukar panas yang berlaku.
1. Analisis Kimia
Analisis panas atau produk dilakukan untuk memverifikasi bahwa bahan TP316 sesuai dengan komposisi kimia yang ditentukan.
2. Uji Tarik
Pengujian tarik memverifikasi kekuatan luluh, kekuatan tarik, dan perpanjangan bahan tabung.
3. Uji Kekerasan
Kekerasan diperiksa untuk memverifikasi kesesuaian dengan persyaratan material dan pengiriman yang berlaku.
4. Uji Hidrostatik
Pengujian hidrostatik dapat dilakukan untuk memverifikasi integritas tekanan tabung.
5. Pengujian Listrik Non-Destruktif
ASTM A269 mengharuskan setiap tabung menjalani pengujian listrik non-destruktif atau pengujian hidrostatik, tunduk pada persyaratan spesifikasi yang berlaku.
6. Uji Perataan
Tabung dapat dikenakan pengujian perataan untuk mengevaluasi daktilitas dan ketahanan terhadap deformasi.
7. Uji Pelebaran
Pengujian pelebaran dapat diterapkan untuk mengevaluasi daktilitas tabung dan ketahanan terhadap keretakan selama deformasi.
8. Uji Perataan Terbalik
Untuk tubing las, perataan terbalik dapat digunakan untuk mengevaluasi sambungan las dari ketidaksempurnaan.

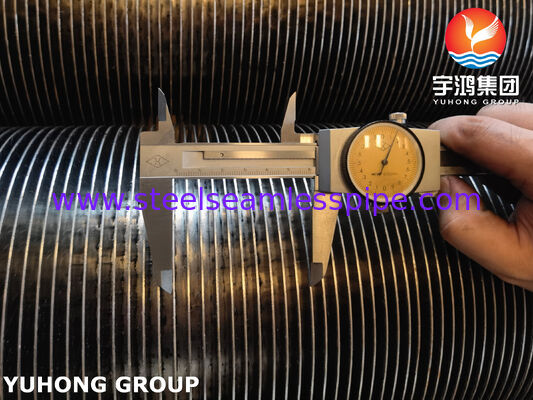

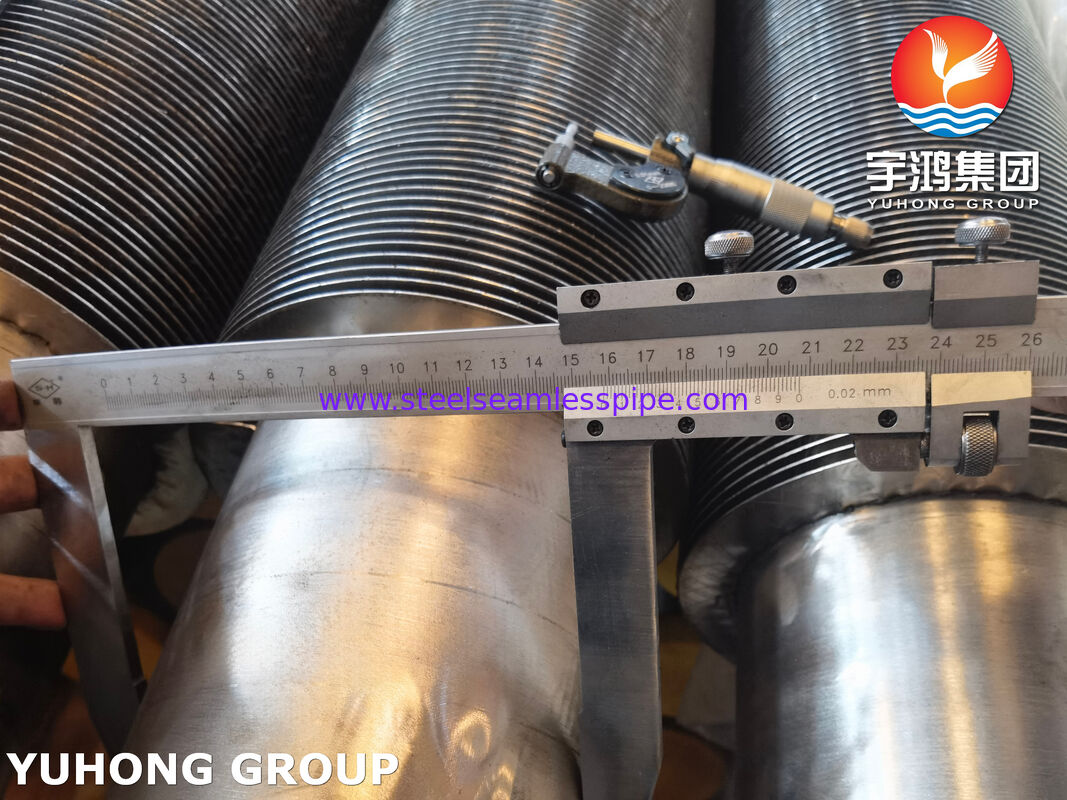

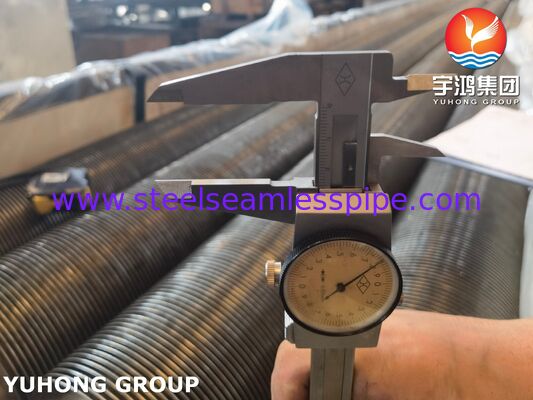

9. Inspeksi Dimensi
Dimensi berikut dapat diperiksa:
- Diameter luar tabung
- Ketebalan dinding tabung
- Panjang tabung
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Lebar sirip
- Konsentrisitas sirip
- Pemasangan sirip-ke-tabung
- Kelurusan
10. Inspeksi Las dan Pemasangan Sirip
Antarmuka sirip-tabung yang dilas diperiksa secara visual dan dimensional. Metode inspeksi tambahan, termasuk penetran pewarna atau metode NDT lainnya, dapat disediakan jika diperlukan oleh spesifikasi pembeli.
Hasil Akhir Permukaan
Tabung bersirip HFW ASTM A269 TP316 dapat dipasok dengan kondisi permukaan yang berbeda tergantung pada aplikasinya:
- Dianiel dan dipickel
- Dianiel terang
- Dibesihkan secara mekanis
- Dipasivasi
- Dipoles
- Perlakuan permukaan yang ditentukan pelanggan
Untuk layanan penukar panas yang korosif, pembersihan dan pasivasi yang tepat dapat membantu menjaga kondisi permukaan baja tahan karat setelah fabrikasi.
Aplikasi
Tabung bersirip HFW ASTM A269 TP316 cocok untuk penukar panas di mana area perpindahan panas yang meningkat dan ketahanan korosi yang ditingkatkan diperlukan.
Aplikasi khas meliputi:
- Penukar panas shell-and-tube
- Penukar panas proses
- Penukar panas proses kimia
- Penukar panas petrokimia
- Peralatan pemulihan panas kilang
- Sistem pendingin
- Kondensor
- Pendingin gas
- Pemanas udara
- Peralatan pemulihan panas limbah
- Sistem perpindahan panas laut dan pesisir
- Sistem pendingin industri
- Sistem perpindahan panas fluida korosif
TP316 sangat berguna di mana lingkungan perpindahan panas mungkin mengandung klorida atau kontaminan korosif lainnya. Namun, pemilihan material aktual harus selalu mempertimbangkan kimia fluida spesifik, suhu, konsentrasi, dan kondisi operasi.
Keunggulan untuk Produsen Penukar Panas
Kapasitas perpindahan panas yang ditingkatkan:
Sirip eksternal secara substansial meningkatkan permukaan perpindahan panas dibandingkan dengan tabung polos dengan diameter nominal yang sama.
Ketahanan korosi:
Konstruksi baja tahan karat TP316 cocok untuk banyak lingkungan industri yang menuntut.
Pemasangan sirip yang andal:
Pengelasan frekuensi tinggi menghasilkan sambungan sirip-ke-tabung yang kontinu yang dirancang untuk kinerja perpindahan panas yang stabil.
Desain fleksibel:
Tinggi sirip, jarak, ketebalan, dimensi tabung, dan panjang dapat disesuaikan untuk memenuhi persyaratan termal dan mekanik.
Desain peralatan ringkas:
Area permukaan eksternal yang meningkat dapat membantu desainer penukar panas mencapai tugas termal yang diperlukan dalam bundel yang relatif ringkas.
Jaminan Kualitas
Tabung bersirip HFW ASTM A269 TP316 kami dapat dipasok dengan dokumentasi kualitas lengkap, termasuk:
- Sertifikat Uji Material (MTC)
- Laporan analisis kimia
- Laporan uji mekanik
- Laporan uji hidrostatik atau NDT
- Laporan inspeksi dimensi
- Laporan inspeksi visual
- Ketertelusuran nomor panas
- Catatan inspeksi pengelasan sirip-ke-tabung
- Catatan pengemasan dan penandaan
- Dokumentasi inspeksi pihak ketiga jika ditentukan
Informasi Pemesanan
Saat meminta penawaran untuk tabung bersirip HFW, pelanggan dianjurkan untuk menentukan:
- Spesifikasi dan grade material ASTM
- Diameter luar tabung
- Ketebalan dinding tabung
- Panjang tabung
- Bahan sirip
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Konfigurasi sirip padat atau bergerigi
- Perlakuan permukaan yang diperlukan
- Kuantitas
- Persyaratan inspeksi yang berlaku
- Gambar atau spesifikasi bundel penukar panas
Kami dapat memproduksi tabung bersirip las frekuensi tinggi ASTM A269 TP316 sesuai dengan gambar pelanggan dan persyaratan perpindahan panas spesifik proyek.
