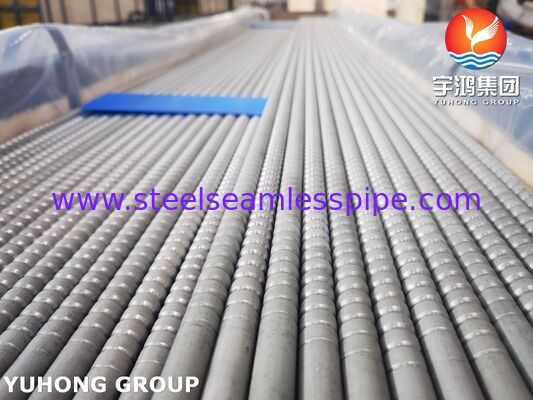

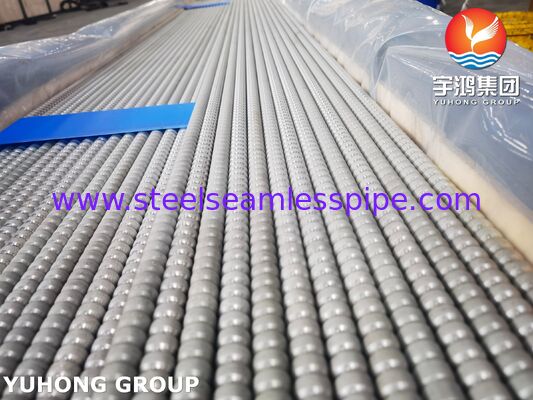

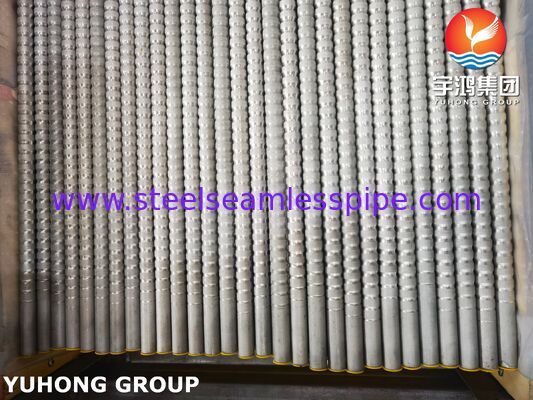

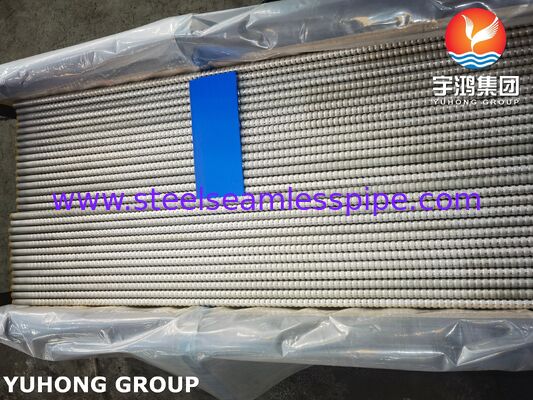

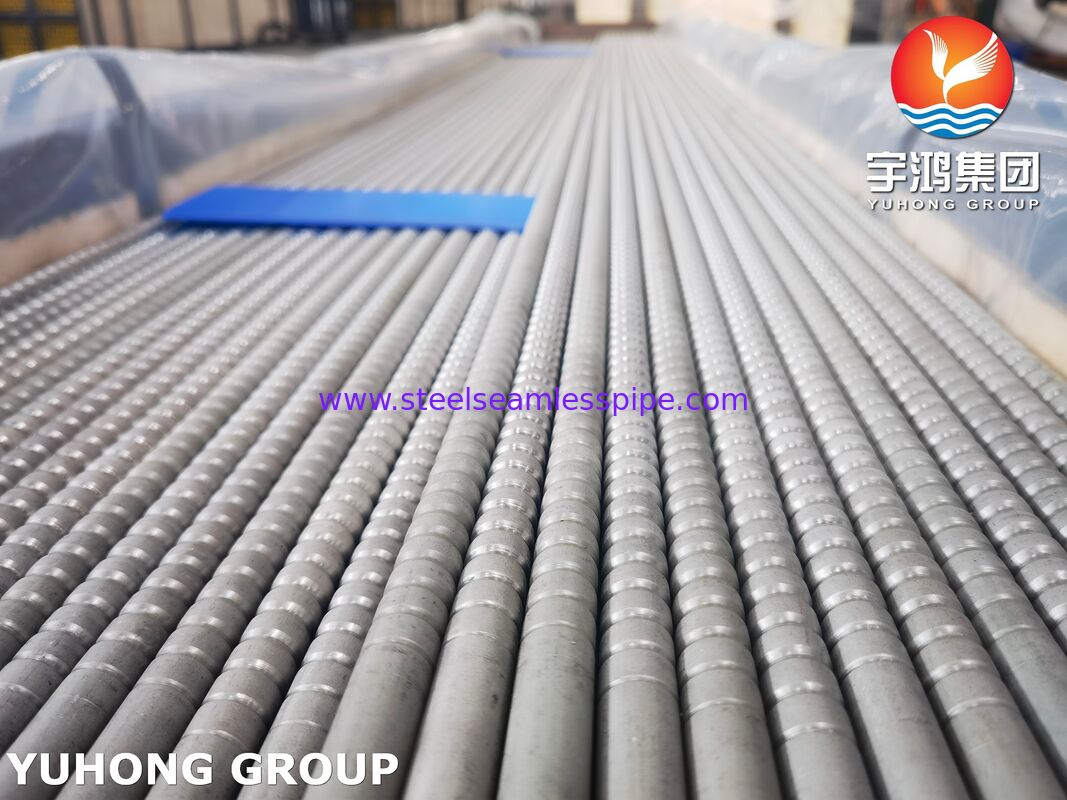

Tabung Bergelombang untuk Kondensor – ASTM A269 TP316L
Ikhtisar Produk
Tabung bergelombang ASTM A269 TP316L untuk kondensoradalah tabung perpindahan panas baja tahan karat yang dirancang untuk meningkatkan kinerja termal melalui profil tabung bergelombang yang dibentuk khusus. Diproduksi dari rendah karbonBaja tahan karat austenitik TP316L, tabung ini menggabungkan karakteristik perpindahan panas yang ditingkatkan dengan ketahanan yang kuat terhadap korosi, terutama dalam aplikasi yang melibatkan kelembapan, klorida, bahan kimia proses, dan media pendingin yang terkontaminasi.
Kerut menciptakan pola aliran turbulen dibandingkan dengan tabung halus konvensional. Hal ini dapat meningkatkan pencampuran fluida pada dinding tabung, meningkatkan efisiensi perpindahan panas, dan memungkinkan desain penukar panas atau kondensor yang lebih ringkas jika dirancang dengan tepat untuk kondisi pengoperasian.
TP316L mengandung molibdenum dan memiliki kandungan karbon rendah, memberikan peningkatan ketahanan terhadap korosi lokal dibandingkan dengan baja tahan karat 304L konvensional di banyak lingkungan servis. Oleh karena itu, kelas ini sangat cocok untukkondensor industri, kondensor proses kimia, sistem pendingin laut, peralatan pendingin, dan aplikasi perpindahan panas sensitif korosi lainnya.
ASTM A269/A269M mencakup pipa baja tahan karat austenitik yang mulus dan dilas dengan ketebalan dinding nominal dan memerlukan material untuk disuplai dalam kondisi perlakuan panas. Standar ini juga mencakup pengujian mekanis dan pengujian listrik tak rusak atau pengujian hidrostatis.
Fitur Utama
- Bahan:ASTM A269 TP316L / UNS S31603
- Jenis tabung:Tabung perpindahan panas bergelombang
- Manufaktur:Tabung mulus atau dilas, tergantung pada desain dan spesifikasi
- Perlakuan panas:Solusinya dianil / diberi perlakuan panas
- Ketahanan korosi yang sangat baik
- Peningkatan ketahanan terhadap lubang terkait klorida dibandingkan dengan standar 304L
- Peningkatan turbulensi dan kinerja perpindahan panas
- Cocok untuk layanan kondensor dan penukar panas
- Kemampuan las dan sifat mampu bentuk yang baik
- Cocok untuk geometri kerut yang disesuaikan
- Tersedia dalam panjang lurus atau konfigurasi lain sesuai dengan kebutuhan proyek
Aplikasi Khas
Tabung bergelombang ASTM A269 TP316L sangat cocok untuk:
1. Kondensor Industri
Tabung ini dapat digunakan dalam kondensor dimana uap proses harus diubah menjadi cairan melalui pertukaran panas tidak langsung. Kerut meningkatkan turbulensi cairan dan dapat berkontribusi pada peningkatan perpindahan panas.
Aplikasi yang umum meliputi:
- Kondensor proses
- Kondensor kimia
- Kondensor petrokimia
- Kondensor pelarut
- Kondensor uap
- Kondensor produk
2. Penukar Panas Kimia & Petrokimia
TP316L sering dipilih untuk peralatan perpindahan panas yang terpapar pada lingkungan proses korosif. Kombinasi kandungan karbon rendah dan molibdenum membuatnya cocok untuk banyak tugas pemrosesan kimia.
3. Pendinginan yang Berhubungan dengan Kelautan dan Air Laut
316L sering dipertimbangkan untuk peralatan pendingin yang terpapar pada lingkungan laut atau air yang mengandung klorida. Namun, pelayanan air laut yang sebenarnya harus dievaluasi secara hati-hati karena 316L tidak kebal terhadap korosi lokal dalam kondisi klorida yang parah.
4. Pendingin & Kondensor HVAC
Tabung bergelombang dapat digunakan dalam sistem pendingin dan pendingin industri yang menginginkan peningkatan perpindahan panas dan peralatan kompak.
5. Pengolahan Makanan, Minuman & Farmasi
Konstruksi baja tahan karat yang tahan korosi dan permukaan yang dapat dibersihkan menjadikan TP316L cocok untuk aplikasi perpindahan panas higienis tertentu, sesuai dengan penyelesaian permukaan dan desain sanitasi yang diperlukan.
6. Peralatan Desalinasi dan Pengolahan Air
Tabung ini dapat dipertimbangkan untuk aplikasi pengolahan air dan perpindahan panas desalinasi tertentu yang bahan kimia fluidanya kompatibel dengan 316L.
Spesifikasi Standar
| Barang |
Spesifikasi Khas |
| Produk |
Tabung Bergelombang untuk Kondensor |
| Bahan |
ASTM A269 TP316L |
| UNS |
S31603 |
| Tipe Tabung |
Mulus / Dilas |
| Kondisi Pabrikan |
Diperlakukan panas |
| Bentuk Tabung |
Bergelombang |
| Diameter Luar |
Kira-kira. 6,35–127 mm |
| Ketebalan Dinding |
Kira-kira. 0,5–8,0 mm |
| Panjang Standar |
3.000–12.000mm |
| Permukaan |
Anil, acar, anil cerah atau disesuaikan |
| Kondisi Akhir |
Ujung polos / ujung potong / disesuaikan |
| Inspeksi |
Dimensi, visual, kimia, mekanik dan NDT |
| Sertifikasi |
EN 10204 3.1 / 3.2 tersedia berdasarkan permintaan |
Spesifikasi ASTM umumnya mencakup pipa dengan ketebalan dinding nominal kira-kira0,020 inci (0,51 mm) dan lebih tinggi, sedangkan ukuran sebenarnya yang dipasok secara komersial dapat bervariasi sesuai dengan kemampuan produksi dan persyaratan pembelian.
Dimensi Tabung Khas
Dimensi tabung kondensor yang umum dapat mencakup:
- 9,52 × 0,5 mm
- 12,7 × 0,6 mm
- 15,88×0,8mm
- 19,05 × 1,0 mm
- 25,4 × 1,2 mm
- 31,75 × 1,5 mm
- 38,1 × 1,5–2,0 mm
- 50,8 × 1,5–2,5 mm
- 63,5 × 2,0–3,0 mm
- Dimensi lain sesuai desain kondensor
Penting:Ini adalah rentang produksi yang umum, bukan dimensi wajib ASTM A269. OD akhir, ketebalan dinding, jarak kerut, kedalaman kerut, panjang, dan toleransi harus dikonfirmasikan berdasarkan gambar penukar panas atau spesifikasi pembelian pelanggan.
Desain Kerut
Profil bergelombang direkayasa sesuai dengan tugas perpindahan panas dan penurunan tekanan yang diperlukan.
Parameter desain yang umum meliputi:
- Lapangan bergelombang
- Kedalaman kerutan
- Diameter luar tabung
- Ketebalan dinding tabung
- Panjang bergelombang
- Daerah aliran internal
- Area perpindahan panas eksternal
- Penurunan tekanan pada sisi tabung
Kerutan dapat menghasilkan aliran sekunder dan pencampuran fluida yang lebih besar, sehingga berpotensi meningkatkan koefisien perpindahan panas dibandingkan dengan tabung halus. Oleh karena itu, desain akhir harus seimbangpeningkatan perpindahan panas, penurunan tekanan, karakteristik pengotoran, kekuatan mekanik, dan kemampuan manufaktur.
Untuk proyek kondensor, kami dapat menyesuaikan geometri bergelombang menurut:
- Beban panas
- Media kondensasi
- Suhu air pendingin
- Tekanan desain
- Suhu desain
- Laju aliran
- Penurunan tekanan yang diijinkan
- Faktor pengotoran
- Susunan tabung-lembar
Komposisi Kimia ASTM A269 TP316L
Persyaratan kimia umum untuk ASTM A269 TP316L adalah:
| Elemen |
Persyaratan,% berat |
| Karbon (C) |
≤ 0,035 |
| Mangan (Mn) |
≤ 2,00 |
| Silikon (Si) |
≤ 1,00 |
| Fosfor (P) |
≤ 0,045 |
| Belerang (S) |
≤ 0,030 |
| Kromium (Cr) |
16.0–18.0 |
| Nikel (Ni) |
10.0–15.0 |
| Molibdenum (Mo) |
2.0–3.0 |
| Besi (Fe) |
Keseimbangan |
Batasan ini konsisten dengan persyaratan kadar ASTM A269 TP316L. Untuk pipa berdiameter kecil atau berdinding ringan yang memerlukan banyak jalur penarikan, ASTM A269 menyertakan ketentuan karbon khusus.
Itu2–3% kandungan molibdenummerupakan fitur penting TP316L karena meningkatkan ketahanan terhadap korosi lokal di banyak lingkungan yang mengandung klorida.
Sifat Mekanik
Persyaratan mekanis minimum umum untuk pipa ASTM A269 TP316L meliputi:
| Milik |
Persyaratan Minimum / Maksimum |
| Kekuatan Tarik |
≥ 485 MPa |
| Kekuatan Hasil, Offset 0,2%. |
≥ 170 MPa |
| Pemanjangan |
≥ 35% |
| Kekerasan |
≤ 90 HRB / sekitar 192 PBR |
Kelas TP316L rendah karbon memberikan keuletan dan karakteristik pembentukan yang baik sekaligus mempertahankan ketahanan korosi yang diharapkan dari keluarga baja tahan karat 316.
Proses Manufaktur
Rute produksi khas kami untuk tabung kondensor TP316L bergelombang meliputi:
Pemilihan Bahan Baku → Pembentukan Tabung → Pengelasan/Pemrosesan Mulus → Perlakuan Panas → Perawatan Permukaan → Pembentukan Kerut → Ukuran → Pemotongan → Inspeksi → Pembersihan → Pengepakan
Untuk tabung yang dilas, lapisan las dikontrol dengan hati-hati sebelum tabung menjalani operasi pembentukan dan kerutan berikutnya.
Proses kerut dikendalikan untuk menjaga konsistensi:
- Lapangan bergelombang
- Kedalaman kerutan
- Diameter tabung
- Integritas dinding
- Kelurusan
- Kualitas permukaan
Perlakuan panas larutan digunakan untuk mendapatkan kondisi metalurgi yang diperlukan dan ketahanan korosi pada tabung baja tahan karat.
Pengujian & Inspeksi
Kontrol kualitas dilakukan sesuai dengan ASTM A269 dan spesifikasi pembelian yang berlaku.
1. Analisis Kimia
Identifikasi material positif dan analisis kimia memverifikasi komposisi TP316L, termasuk:
Sertifikat uji pabrik dapat diberikan bersama pengiriman.
2. Uji Tarik
Pengujian tarik memverifikasi:
- Kekuatan tarik
- Kekuatan hasil
- Pemanjangan
Persyaratan mekanis diperiksa berdasarkan persyaratan grade ASTM A269 yang berlaku.
3. Uji Kekerasan
Pengujian kekerasan memastikan bahwa tabung yang sudah jadi tetap berada dalam batas kekerasan yang ditentukan.
4. Uji Hidrostatis
Pengujian hidrostatik dapat dilakukan untuk memverifikasi integritas tekanan dan mendeteksi kebocoran.
ASTM A269 mengharuskan setiap tabung menjalani uji listrik tak rusak atau uji hidrostatis, sesuai dengan persyaratan dan ketentuan pemesanan yang berlaku.
5. Pengujian Arus Eddy / Elektromagnetik
Pemeriksaan arus eddy dapat digunakan sebagai metode nondestruktif untuk mendeteksi diskontinuitas pada pipa baja tahan karat. ASTM E426 memberikan praktik pemeriksaan elektromagnetik pada produk tabung mulus dan dilas yang terbuat dari baja tahan karat austenitik dan paduan serupa.
6. Uji Perataan
Untuk pipa las yang berlaku, inspeksi perataan/perataan terbalik dapat digunakan untuk menilai integritas tabung dan las.
7. Uji Pembakaran
Jika memungkinkan, pengujian pembakaran mengevaluasi keuletan dan kualitas pembentukan tabung.
8. Inspeksi Dimensi
Setiap lot produksi dapat diperiksa untuk:
- Diameter luar
- Ketebalan dinding
- Lapangan bergelombang
- Kedalaman kerutan
- Panjang
- Kelurusan
- Kondisi akhir
9. Inspeksi Visual
Permukaan tabung diperiksa untuk:
- Retak
- Goresan
- lubang
- Cacat permukaan
- Kerusakan gelombang
- Kelainan pengelasan
10. Inspeksi PMI
Identifikasi Material Positif dapat diberikan untuk proyek yang memerlukan verifikasi tambahan material TP316L.
Permukaan Selesai
Kondisi permukaan yang tersedia mungkin termasuk:
- Dianil dan diasamkan
- Anil cerah
- Dipoles secara mekanis
- Dipoles secara elektro
- Permukaan akhir yang disesuaikan
Untuk aplikasi kondensor dan proses, kondisi permukaan yang sesuai harus dipilih berdasarkan cairan, metode pembersihan, kecenderungan pengotoran, dan persyaratan kebersihan.
Keuntungan Tabung Bergelombang ASTM A269 TP316L
Perpindahan Panas yang Ditingkatkan
Geometri bergelombang mendorong turbulensi dan pencampuran fluida, yang dapat meningkatkan kinerja perpindahan panas.
Ketahanan Korosi
TP316L memberikan ketahanan yang lebih baik terhadap banyak lingkungan korosif dibandingkan baja tahan karat 304/304L konvensional.
Tingkat Karbon Rendah
Kandungan karbon yang rendah membantu mengurangi risiko sensitisasi dan korosi antar butir terkait setelah pengelasan atau paparan termal.
Desain Penukar Panas yang Ringkas
Peningkatan perpindahan panas berpotensi memungkinkan perancang mencapai tugas termal yang diperlukan dengan permukaan perpindahan panas yang lebih kompak.
Sifat mampu bentuk yang baik
TP316L menawarkan keuletan yang baik, sehingga cocok untuk proses pembentukan tabung dan kerutan.
Konstruksi yang Dapat Disesuaikan
Dimensi tabung dan parameter kerut dapat diproduksi sesuai dengan persyaratan desain kondensor.
Mengapa Memilih Tabung Bergelombang ASTM A269 TP316L Kami?
Kami memproduksi tabung perpindahan panas bergelombang dengan fokus padakonsistensi dimensi, integritas tabung, ketahanan korosi, dan kinerja perpindahan panas yang andal.
Kemampuan produksi kami mendukung penyesuaian:
- Diameter tabung
- Ketebalan dinding
- Lapangan bergelombang
- Kedalaman kerutan
- Panjang tabung
- Permukaan akhir
- Akhiri persiapan
- Persyaratan pengujian
- Sertifikasi bahan
Untuk produsen kondensor dan kontraktor EPC, kami dapat memproduksi tabung sesuai gambar pelanggan, spesifikasi teknis, dan persyaratan ASTM yang berlaku.
Industri yang umum:pemrosesan kimia, petrokimia, minyak & gas, pendinginan, HVAC, teknik kelautan, pengolahan air, desalinasi, pemrosesan makanan, pemrosesan farmasi, dan pemulihan panas industri.
Ringkasan Produk
Tabung Bergelombang untuk Kondensor – ASTM A269 TP316Lmemberikan kombinasikarakteristik perpindahan panas yang ditingkatkan, ketahanan terhadap korosi, konstruksi baja tahan karat rendah karbon, dan geometri bergelombang yang dapat disesuaikan.
Tabung ini sangat sesuai untuk aplikasi kondensor dan penukar panas dimana tabung halus konvensional mungkin tidak memberikan keseimbangan yang diinginkan antara kinerja termal, kekompakan peralatan, dan ketahanan terhadap korosi.
Untuk aplikasi yang berat, dimensi tabung dan geometri gelombang harus dipilih berdasarkan desain termal dan mekanik yang lengkap, bukan hanya berdasarkan ukuran tabung saja.
