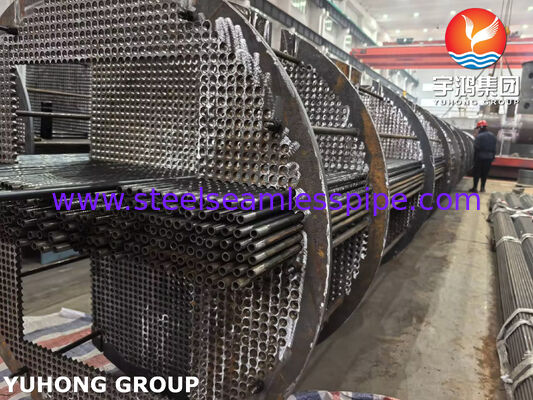

ASME Standard Carbon Steel Heat Exchanger Tube Bundle
Custom Carbon Steel Heat Exchanger Tube Bundles & Solusi Penggantian Inti Termal Presisi
Yuhong Group Co., Ltd. adalah produsen terintegrasi penuh tabung transfer panas mentah, peralatan tekanan layanan berat, dan inti termal pengganti.Kami merekayasa dan memproduksi pemisah tabung penukar panas khusus, array tabung lurus / bengkok, modul Fin Tube efisiensi tinggi, dan lempeng tabung penukar panas yang berat untuk operasi proses industri yang menuntut.
Sebagai produsen pipa dan tabung baja tanpa jahitan utama, Yuhong Group mempertahankan kontrol kualitas langsung dari peleburan bahan baku melalui pemesinan presisi dan perakitan akhir.Kemampuan produksi kami mencakup berbagai bidang metalurgi, termasuk tabung stainless steel seamless, tabung tungku, tabung paduan nikel, tabung paduan tembaga, dan tabung baja karbon dinding berat.Kami membangun proses lengkap sistem penukar panas serta langsung drop-in paket pengganti yang dirancang ketat untuk TEMA, ASME Bagian VIII Div 1, dan standar API 660.
Klasifikasi Produk & Pilihan Bahan
Kami merancang inti penggantian termal yang sesuai dengan geometri peralatan OEM asli atau persyaratan proses yang ditingkatkan di seluruh desain mekanik standar:
- Tembaga tabung U yang bisa dilepas (TEMA U):Fitur melengkung Panas Exchanger tabung array diikat ke tabung tunggal lembaran.Konfigurasi ini mengakomodasi ekspansi termal diferensial tinggi antara cangkang dan tabung tanpa menyebabkan kelelahan mekanis pada sendi tabung-ke-tabung.
- Bundel tabung kepala terapung (TEMA S/T):Dibangun dengan tabung pertukang panas stasioner di satu ujung dan kepala terapung internal di sisi lain,yang mengizinkan penarikan inti penuh untuk pembersihan mekanis foulan sisi cangkang dalam aplikasi minyak mentah.
- Bundel tabung tabung tetap (TEMA E/F):Desain lembaran tabung ganda yang kaku ideal untuk tugas termal keadaan stabil, perbedaan suhu operasi rendah, atau cangkang yang dilengkapi dengan sendi ekspansi.
- Bentuk-bentuk inti bergelombang dengan pendingin udara:Mengintegrasikan modul Fin Tube kepadatan tinggi (aluminium yang diekstrusi, kaki L, kaki KL, atau G-fin tertanam) ke tabung dasar untuk memaksimalkan disipasi panas dalam sistem pendingin udara.
Opsi material untuk kondisi proses kritis:
- Baja Karbon:ASTM A179 (low-carbon seamless cold-drawn), ASTM A214 (electric-resistance-welded), ASTM A210 Grade A1/C, SA334 Grade 6 (low-temperature service).
- Baja paduan tanpa jahitan:Kelas ASTM A213 T11, T22, T91 Furnace Tube untuk boiler suhu tinggi dan pemanas api.
- Paduan tahan karat dan korosi:Stainless Steel Seamless Tube (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), Nikel Alloy Tube (Inconel 625, Hastelloy C276, Monel 400), dan Tembaga tabung paduan (CuNi 90/10,CuNi 70/30) untuk lingkaran pendingin air asin atau air laut.
Komponen Bundel Tabung & Fungsi Komponen
| Komponen inti | Opsi Teknik & Spesifikasi Manufaktur | Fungsi struktural dalam peralatan penukar panas |
|---|
| Lembar tabung penukar panas | Baja karbon berat yang dipalsukan (SA105, SA350 LF2), CNC dibor dengan alur bergerigi ganda | Bertindak sebagai penghalang tekanan utama yang memisahkan media sisi tabung dan sisi cangkang sambil mengamankan ujung tabung di bawah tekanan. |
| Tabung penukar panas | Tabung tanpa jahitan biasa, dengan sirip rendah, tabung sirip panjang, atau tabung U-bent | Membentuk antarmuka transfer panas utama; dirancang dengan diameter luar yang ketat (OD) dan toleransi ketebalan dinding. |
| Baffle Segmental | Baffle Single-Segmental, Double-Segmental, atau NTIW (No Tubes In Window) | Mengarahkan aliran cairan sisi cangkang tegak lurus melintasi array tabung untuk meningkatkan turbulensi sementara secara struktural mendukung tabung terhadap getaran. |
| Tie Rods & Spacers | Batang bergaris baja karbon tahan tinggi atau baja tahan karat dengan lengan presisi | Dengan kaku memperbaiki lokasi plat baffle di sepanjang sumbu longitudinal bundel tabung penukar panas, mencegah kemiringan atau perpindahan baffle. |
| Baffle Impingement | Plat Pakai Karbon/Alloy Steel tebal yang dipasang di bawah Nozzles Shell | Melindungi baris luar tabung dari dampak tetesan cairan kecepatan tinggi, mencegah erosi-korosi di dekat inlet cairan cangkang. |
Catatan Teknis & Standar Kontrol Kualitas
- Kontrol langsung pabrik tabung:Menghasilkan tabung tanpa jahitan di dalam rumah menjamin kontrol diameter luar (OD) yang ketat, keseragaman ketebalan dinding, dan akhir permukaan yang tinggi di sepanjang total panjang setiap tabung penukar panas.
- Ekspansi hidraulik yang dikontrol torsi:Ekspansi otomatis ke lubang lembaran tabung dengan alur ganda - dikombinasikan dengan pengelasan segel opsional - memastikan integritas sendi tanpa kebocoran di bawah tekanan operasi melebihi 20 MPa.
- Penghilang Stres U-BendZona tertekuk dingin pada konfigurasi tabung U mengalami penggilingan larutan terkontrol atau perawatan panas untuk mengurangi tekanan untuk mengembalikan ketahanan korosi dan mencegah Stress Corrosion Cracking (SCC).
- 100% Verifikasi Kualitas:Protokol NDE termasuk pengujian tekanan hidrostatik, pengujian arus eddy (ET) pada tabung, pengujian radiografi (RT) pada las tekanan, pengujian penetrant cair (PT),dan Positive Material Identification (PMI).
Pedoman Teknik: Pengetahuan Esensial untuk Penggantian Bundel & Ukuran
- Mengelola Getaran yang Diinduksi Aliran (FIV):Kecepatan aliran silang sisi cangkang yang tinggi dapat menyebabkan terombang-ambing tabung, mengakibatkan keausan fretting di titik kontak baffle atau kegagalan kelelahan tabung.penyesuaian jarak baffle, atau mengintegrasikan baffle batang memecahkan masalah FIV di gas cooler.
- Pitch Geometry & Maintenance Mekanis:Saat memesan inti pengganti untuk media yang sangat kotor,Menentukan tata letak pitch tabung persegi 90° atau 45° menciptakan jalur pembersihan terus menerus untuk hidro-blasting tekanan tinggi selama pemeliharaan turnaroundSebuah 30° sudut segitiga dianjurkan untuk cairan bersih untuk memaksimalkan kepadatan transfer panas.
- Aturan clearance baffle-to-shell:Outer Tube Limit (OTL) dan diameter luar baffle harus mematuhi standar TEMA.menurunkan efisiensi termal secara signifikan di unit penukar panas Tema.
Industri Target & Aplikasi Utama
- Pengolahan Minyak:Unit distilasi mentah (CDU) kereta prapanas, penukar feed hydrocracker, reboiler pengolahan amin, dan kondensator overhead.
- Petrokimia & Produksi Kimia:Penukar pemadam pabrik etilena, pendingin asam nitrat, dan unit pemisahan aromatik.
- Pengolahan Gas Alam:Reboiler pemanis gas, unit regenerasi glikol, dan kompresor intercoolers/aftercoolers.
- Generasi Listrik & Utilitas:Pemanas air pemanas, pendingin minyak turbin, dan kondensator permukaan uap kelenjar.
