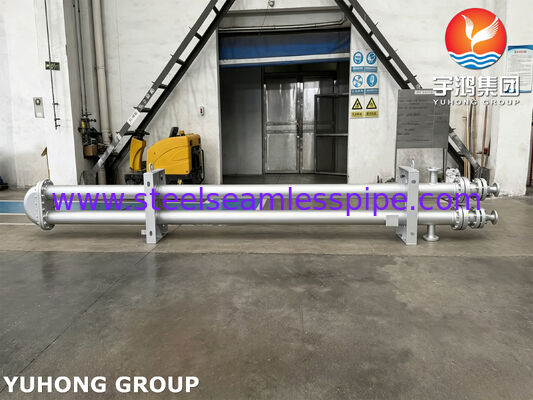

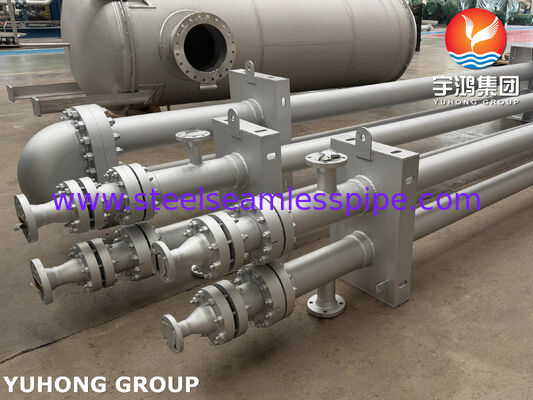

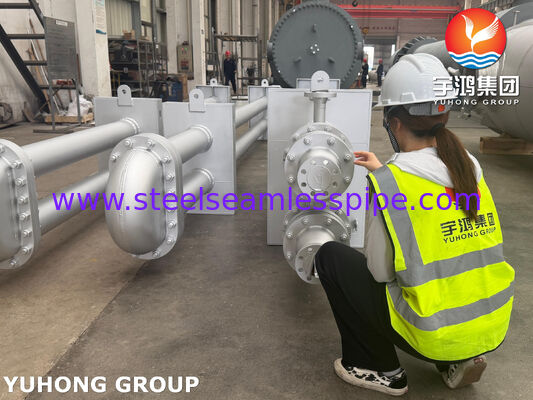

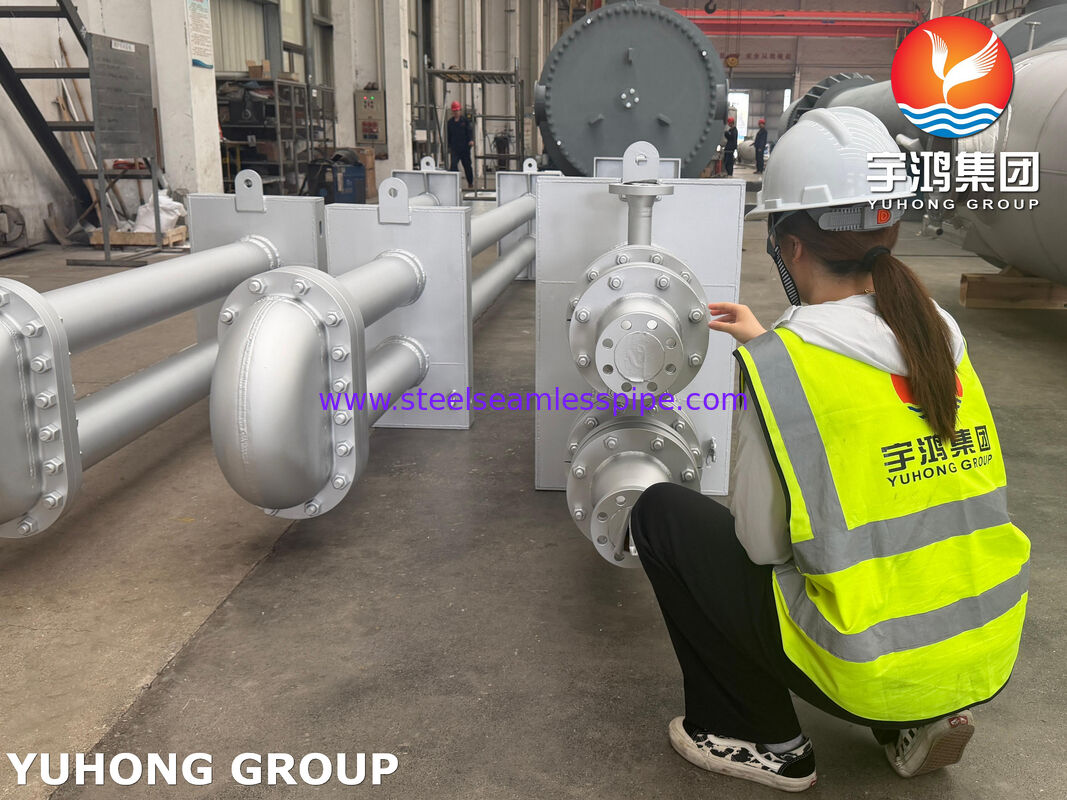

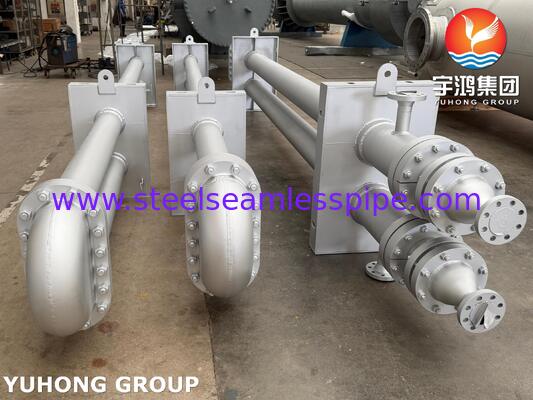

ASME SA516 Gr.70 Cangkang Penukar Panas Baja Karbon dengan Bundel Tabung Bersirip Penukar Panas Monel 400 Tema

Detail produk:

Tempat asal:	Cina, Korea
Nama merek:	YUHONG
Sertifikasi:	ASME Code Section VIII, Div. 1
Nomor model:	Penukar Panas Shell dan Tabung (Kondensor Trim OVHD Menara Atmosfer)

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	USD 50,000 - USD 1,000,000 PER SET
Kemasan rincian:	Peti kayu standar atau kemasan khusus berdasarkan kebutuhan pelanggan.
Waktu pengiriman:	60-90 hari
Syarat-syarat pembayaran:	MoneyGram, T/T, D/P, D/A, L/C, Western Union
Menyediakan kemampuan:	500 Set/Bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (343)

Tabung Mulus Stainless Steel (339)

Pipa Stainless Steel Dupleks (134)

Tabung Baja Tahan Karat Dupleks (39)

Tabung jarum (170)

Tabung Sirip (736)

Penukar panas (35)

Tabung Penukar Panas (474)

Paket tabung penukar panas (53)

Lembar Tabung Penukar Panas (128)

penyekat penukar panas (39)

Pendingin udara (14)

Kapal Tekanan (4)

Pipa Las Stainless Steel (61)

Tabung Las Stainless Steel (134)

Nikel paduan pipa (276)

Tabung Paduan Nikel (105)

Tabung paduan tembaga (258)

Tabung Baja Paduan (219)

tabung titanium (21)

Bright Annealed Tube (173)

Tabung Boiler (155)

pemasangan baja (874)

Flensa Baja (673)

Yang lain (409)

Bagian Pelapis (9)

Detil Deskripsi produk

Standar Perhitungan Desain & Kekuatan:	Standar 14-8134	Bahan cangkang:	Baja Karbon ASME SA516 Gr.70
Bahan Lembaran Tabung:	Baja Karbon ASME SA105 + Cladding / Overlay Monel 400	Bahan Tabung:	Monel 400 (SB 163 N04400 / SB 127 N04400)
Bahan Nosel:	Baja Karbon ASME SA106 / SA516 Gr.70	Bahan Penyekat / Pendukung:	ASME SA516 Gr.70 / SA387 Gr.50

ASME SA516 Gr.70 Cangkang Penukar Panas Baja Karbon dengan Bundel Tabung Bersirip Penukar Panas Monel 400 Tema

Industri inipenukar panasdirekayasa sebagai Stabilizer Overhead Condenser khusus untuk Unit Distilasi Mentah. Desain strukturalnya mengintegrasikan cangkang baja karbon ASME SA516 Gr.70 dengan kinerja tinggipenukar panas temainti untuk melakukan pemisahan termal dari fraksi overhead yang mudah menguap. Konfigurasi internal menggunakan tugas beratbundel tabung bersiripterdiri dari 1100 tabung tahan korosi Monel 400 untuk menangani gas asam dan uap hidrokarbon.

Komponen Inti & Spesifikasi Bahan

Bagian Komponen	Standar Bahan (ASME/SB)	Ukuran Nominal / Jadwal / Peringkat
Kerang	ASME SA516 Gr.70 + SB 127 N04400	Terima kasih: 14mm / Φ1120.10mm
Lembar Tabung	ASME SA105 + Monel 400 Berlapis	Sesuai Gambar E1-9311
Tabung	SB 163 N04400 / SB 127 N04400	Terintegrasi ke dalambundel tabung bersirip
Saluran Masuk OVHD Penstabil (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
Stopkontak OVHD Penstabil (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
Saluran Masuk Air Pendingin (N3)	ASME SA106	6" 150# WN-RF, Sch 60
Saluran Keluar Air Pendingin (N4)	ASME SA106	8" 150# WN-RF, Sch 60
Nozel Pembuangan / Servis (N7-N11)	ASME SA105 / SA106	1" NPT 6000# / 3" 150# WN-RF

Spesifikasi Teknis & Pengolahan

Sambungan Tabung Mekanis:Tabung dikunci ke dalam tubesheet menggunakan proses perluasan kedalaman mekanis untuk melakukan segel bertekanan tinggi.
Manajemen Penyekat & Aliran:Perakitan internal memiliki fitur terstrukturpenukar panas tematata letak dengan sekat kaku (SA516 Gr.70) dan pelat pelampiasan khusus untuk mencegah getaran tabung dan erosi pada saluran masuk fluida berkecepatan tinggi.
Konfigurasi Penyegelan Tingkat Lanjut:Sambungan penyegelan utama menggunakan gasket beralur Monel 400 dengan lapisan grafit diperluas (EG) yang dipasangkan dengan komponen Power Graf 3 Premium / Grafit+AISI 316 untuk menghilangkan kebocoran flensa di bawah beban termal siklik.
Perlindungan Shell Eksternal:Bagian tekanan baja karbon dan badan cangkang menjalani proses galvanisasi hot-dip diikuti dengan sistem pelapisan cat industri multi-lapis khusus.
