HP-HT Preheater Heat Exchanger ASME Bagian VIII Div. 1 TEMA Penukar Panas Bundel Tabung Fined

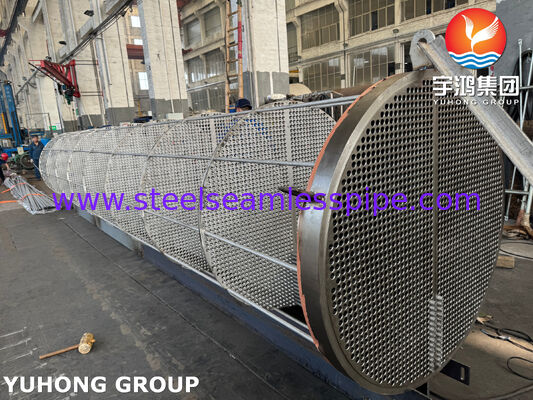

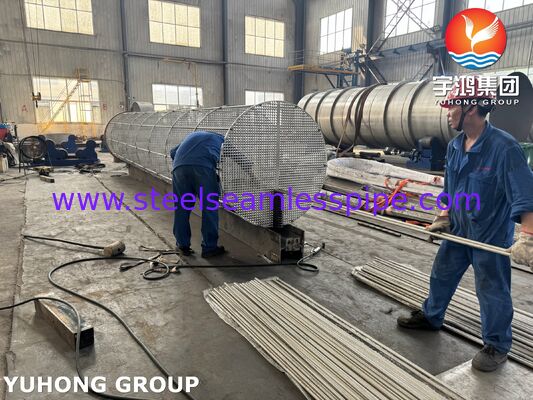

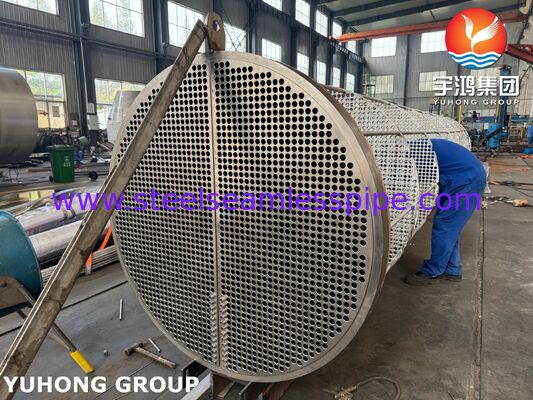

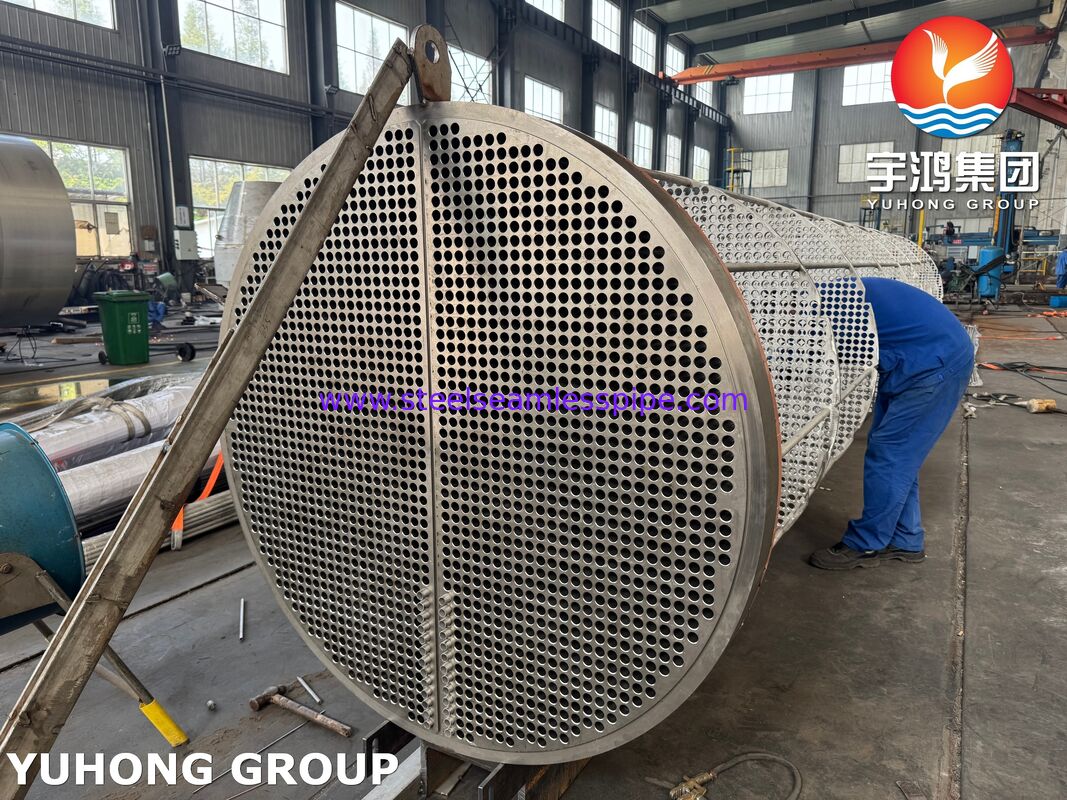

YUHONG HEAT EXCHANGER TUBE BUNDLE adalah shell preheater bertekanan tinggi dan suhu tinggi (HP-HT) industri dan penukar panas tabung yang diproduksi untuk instalasi pembangkit listrik tenaga panas bumi.Unit ini menggabungkan bundel tabung sirip yang dirancang dengan presisi di dalam cangkang wadah tekanan dinding berat yang dibangun secara ketat sesuai dengan Bagian VIII Kode ASME Boiler and Pressure VesselIni berfungsi sebagai unit transfer panas utama antara lingkaran uap dan siklus cairan kerja dalam operasi pembangkit listrik tenaga panas biner.

3.2 Komponen Utama & Spesifikasi Bahan

3.3 Fitur Teknikal dan Pabrikasi Utama

• Pembuatan dengan Stamping Kode ASME: Desain mekanik dan perhitungan struktural mengikuti ketat ASME Bagian VIII, Divisi 1 dan standar standar TEMA penukar panas standar mekanik.

• Clad Tubesheet Interface: Dipasang dengan lapisan las baja tahan karat SA-240 TP316L dengan ketebalan minimal 3,0 mm di seluruh permukaan penempaan SA-350 LF2 yang terkena media proses korosif.

• Penyambung tabung-ke-tabung presisi: Tabung diperluas dan dilas kekuatan menggunakan proses GTAW otomatis sesuai dengan prosedur pengelasan Bagian IX ASME.

• Struktur Dukungan Tugas Berat: Dukungan pelana terintegrasi yang dirancang untuk beban seismik, beban angin, dan kekuatan ekspansi termal selama siklus operasi.

3.4 Spesifikasi Penjaminan Kualitas dan Pengujian

• Pemeriksaan Non-Destruktif (NDE): 100% Pengujian Radiografi Lengkap (RT-1) pada semua las ujung longitudinal dan perpotongan sesuai dengan ASME Sec. VIII Div. 1.

• Pemeriksaan Cacat Permukaan: Pengujian Penetrant Cairan (PT) pada semua lapisan pelapis baja tahan karat, las kekuatan tabung-ke-tabung, dan las pemasangan nozel.

• Uji tekanan hidrostatik: Pengujian tekanan hidrostatik sisi cangkang dan sisi tabung pabrik dilakukan pada 1,3 kali tekanan kerja maksimum yang diizinkan (MAWP) yang ditahan selama minimal 60 menit.

• Identifikasi Material Positif (PMI): 100% verifikasi PMI pada semua bahan baku paduan, komponen penahan tekanan, dan logam pengisi sebelum perakitan.

• Kontrol Dimensi & Flatness: Kepadatan lembaran tabung dan orientasi flange nozzle yang diverifikasi laser sesuai dengan toleransi TEMA Kelas R.

3.5 Logistik Internasional & Dukungan Pasar

• Kemasan Ekspor: Pembersihan nitrogen internal tertutup (0,5 bar tekanan positif) dengan muatan pengering, dilindungi oleh dasar baja berat dan bungkus foil vakum yang layak untuk laut.

• Dokumen Kepatuhan Internasional: Diserahkan dengan Laporan Data Produsen (Formulir U-1A), Sertifikat Uji Bahan (EN 10204 Tipe 3.1), laporan NDE, dan bagan uji hidrostatik.

• Kualifikasi Peraturan Daerah: Pra-sertifikasi untuk SONCAP (Sertifikat Produk Nigeria), kepatuhan Formulir M, dan standar clearance bea cukai Timur Tengah / Afrika Utara (MENA).
