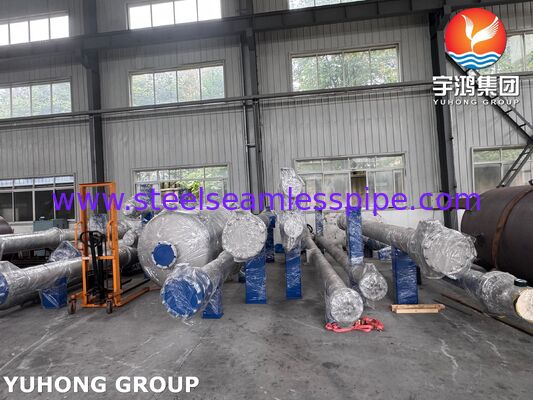

Bundel Tabung penukar panas tim ASME U Stamp TEMA Kelas R untuk penukar panas Kondensor Kelenjar Uap

ASME U Stamp TEMA Kelas R tim penukar panas Tube Bundle untuk Steam Gland Condenser penukar panas

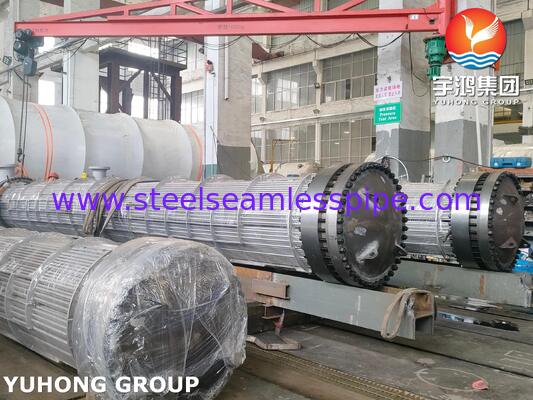

Kami khusus-dirancang ASME TEMA Kelas R tim penukar panas Tube Bundle dirancang dan diproduksi sebagai paket penggantian kinerja tinggi untuk aplikasi kilang minyak kritis,yang secara khusus dioptimalkan untuk penukar panas Steam Gland Condenser di Sasrah Refinery di IrakDirancang sesuai dengan standar ASME Bagian VIII Divisi 1 dan TEMA Kelas R, inti penukar panas uap terapung premium ini dibangun untuk menangani tugas termal yang berat,meningkatkan produksi bensin dan mengoptimalkan efisiensi pabrik di bawah kondisi operasi kilang downstream yang ketat.

Komponen utama dan spesifikasi bahan

• Tabung penukar panas: SA179 Tabung baja karbon tanpa jahitan dirancang untuk menghilangkan potensi retakan yang disebabkan oleh hidrogen dan memaksimalkan area transfer panas penukar panas.

• Lembar tabung: Dibuat dari baja tempa SA266 Kelas 2 untuk memberikan integritas mikrostruktur padat di dekat sendi, diproses dengan presisi dengan lubang berdiameter 20,4 mm.

• Baffles & Support Plates: Plat baffle dukungan internal multi-segmen yang diolah dari plat SA516 Grade 60 / ASTM A36 untuk mengontrol arah cairan dan mendukung perakitan penukar panas tim.

• Frame Saddle Sliding: Lembar baja struktural yang disesuaikan dengan saddle sliding terintegrasi dan plat sliding untuk mengakomodasi ekspansi termal aksial yang dihitung dari penukar panas selama operasi.

• Fasteners & Gaskets: Heavy-duty high-tensile bolting connection yang dikalibrasi dengan batas torsi pengetatan ASME yang eksplisit untuk memastikan kebocoran proses nol di simpang cangkang-saluran.

TEKNOLOGI TEKNOLOGI dan MANUFACTURING KEMENANGAN

• Konfigurasi struktural TEMA Kelas R: Desain keseluruhan, jarak celah deflection, dan tata letak tabung dalam sesuai dengan persyaratan TEMA Kelas R untuk lingkungan kilang yang parah,memastikan penukar panas tim ini tahan pembersihan turnaround teratur.

• CNC Precision Tubesheet Boring: Semua lubang tabung untuk penukar panas ini dibor menggunakan mesin bor vertikal CNC canggih dengan diameter tepat 20,4mm,mencegah korosi celah awal dan menjamin kontak ekspansi tabung logam ke logam yang lengkap.

• Pengurangan tekanan & PWHT simulasi: All pressure-retaining forged plates and carbon steel sections undergo calculated Post-Weld Heat Treatment (Simulated PWHT) cycles to minimize residual stress across all heat-affected zones before assembling the team heat exchanger.

• Eksekusi sendi tabung mekanis: Tabung diperluas dengan presisi dan dilas segel atau dilas kekuatan ke lembaran tabung palsu SA266 menggunakan log torsi ekspansi otomatis,menjamin segel kedap udara terus menerus di dalam bundel penukar panas.

KONTROL KUALITAS yang STRIK & Ujian

• Produsen Pengujian Hidrostatik:Komponen penukar panas tim yang telah selesai ini mengalami pengujian tahan hidrostatik tekanan penuh di fasilitas produsen untuk secara visual dan instrumental mengkonfirmasi kedap air sendi.

• Verifikasi Geometri Standar: All fabrication tolerances are verified under strict compliance with ISO 2768-mK and EN ISO 13920-BF standards to ensure precise dimension control and perfect fitment into the existing heat exchanger shell.

• Dokumen Pelacakan Bahan: Pengiriman termasuk Buku Data Teknis yang komprehensif dan diverifikasi yang berisi Laporan Uji Bahan (MTR) bersertifikat untuk logam SA179 dan SA266,Log pengelasan yang memenuhi syarat ASME, dan laporan pemeriksaan NDT.

LOGISTIKA INTERNASIONAL & Dukungan Pasar Target

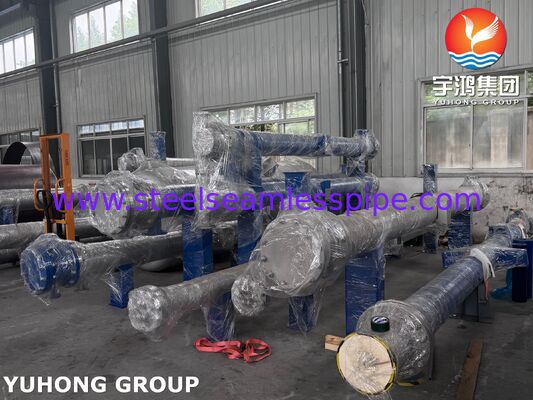

• Perlindungan anti korosi yang layak di laut:Semua jalur flange yang diolah dan permukaan tabung lembaran penukar panas tim dilapisi dengan senyawa penghambat karat sementara dan dibungkus dengan hambatan cuaca tugas berat yang cocok untuk kargo laut.

• Tata letak beban struktural: The entire heat exchanger bundle is cradled onto heavy-duty steel support frames or skid assemblies to eliminate any direct weight loading on the SA179 heat exchanger tubes during transit and crane operations.

• Dukungan Regulasi Bea Cukai Timur Tengah: Full technical documentation package available to support strict customs clearance and import validation frameworks required for shipping industrial team heat exchanger machinery directly into Iraq and adjacent refinery sites.
