Tabung Sirip Bertabur ASTM A335 P22
Ikhtisar Produk
ASTM A335 P22 Studded Fin Tubes adalah komponen perpindahan panas baja paduan premium yang dirancang khusus untuk layanan suhu tinggi dan tekanan tinggi. Diproduksi dari baja paduan feritik mulus ASTM A335 Grade P22, tabung ini dilengkapi dengan tiang padat yang dilas secara seragam di sekitar permukaan tabung, secara signifikan meningkatkan area perpindahan panas efektif sambil mempertahankan integritas mekanis yang sangat baik.
Komposisi kromium-molibdenum baja P22 memberikan ketahanan oksidasi yang unggul, kekuatan mulur, dan kinerja suhu tinggi, menjadikan tabung bertabur ini pilihan ideal untuk lingkungan pengoperasian yang berat di mana tabung bersirip konvensional dapat mengalami erosi atau pengotoran.
Tabung sirip bertabur banyak dipasang di boiler, pemanas berbahan bakar, unit pemulihan panas limbah, tungku petrokimia, boiler fluidized bed, insinerator, dan pemanas proses kilang yang memerlukan daya tahan dan masa pakai yang lama.
Fitur
- Diproduksi dari baja paduan mulus ASTM A335 Grade P22
- Ketahanan mulur yang sangat baik pada suhu tinggi
- Ketahanan tinggi terhadap oksidasi dan kerak
- Kinerja kelelahan termal yang unggul
- Pengelasan tiang memberikan kekuatan mekanik yang luar biasa
- Ketahanan yang sangat baik terhadap erosi di lingkungan gas kotor
- Cocok untuk aplikasi siklus termal yang parah
- Masa pengoperasian lebih lama dengan pengurangan perawatan
- Peningkatan efisiensi perpindahan panas
- Dirancang untuk pengoperasian suhu tinggi yang berkelanjutan
Aplikasi Khas
Tabung Sirip Bertabur ASTM A335 P22 banyak digunakan di:
- Pemanas Berbahan Bakar
- Boiler Pemulihan Panas Limbah (WHRB)
- Tungku Petrokimia
- Boiler Fluidized Bed (CFB & BFB)
- Pemanas Kilang
- Ketel Uap
- Penghemat
- Pembangkit Uap Pemulihan Panas (HRSG)
- Unit Pemulihan Belerang
- Pemanas Minyak Termal
- Pabrik Semen
- Pembangkit Listrik
Proses Manufaktur
Tabung sirip bertabur diproduksi melalui proses pengelasan resistansi otomatis di mana masing-masing tiang baja dilas secara permanen ke permukaan luar tabung P22 yang mulus.
Tahapan pembuatannya meliputi:
- Pemeriksaan bahan baku
- Pemotongan tabung dan persiapan akhir
- Pengelasan tiang otomatis
- Verifikasi integritas las
- Inspeksi kelurusan
- Pengukuran dimensi
- Perlakuan panas (bila ditentukan)
- Pembersihan permukaan
- Inspeksi akhir
- Kemasan pelindung
Produk akhir menawarkan kekuatan ikatan yang sangat baik dan distribusi stud yang seragam untuk perpindahan panas yang konsisten.
Kisaran Ukuran Standar
Dimensi berikut mewakili kemampuan manufaktur secara umum.
Tabung Dasar
| Barang |
Jangkauan |
| Diameter Luar |
25,4mm – 219,1mm (1" – 8") |
| Ketebalan Dinding |
2,5mm – 18mm |
| Panjang Tabung |
Hingga 18.000mm |
| Standar Bahan |
ASTM A335 Kelas P22 |
| Manufaktur |
Mulus |
Dimensi Pejantan
| Barang |
Kisaran Khas |
| Diameter tiang |
6mm – 15mm |
| Tinggi Pejantan |
10mm – 35mm |
| Pitch Pejantan |
8mm – 30mm |
| Bahan Pejantan |
Baja Karbon / Baja Paduan (sesuai kondisi servis) |
Dimensi khusus tersedia sesuai dengan spesifikasi proyek.
Komposisi Kimia ASTM A335 P22
| Elemen |
Komposisi (%) |
| Karbon (C) |
0,05–0,15 |
| Mangan (Mn) |
0,30–0,60 |
| Silikon (Si) |
Maks 0,50 |
| Fosfor (P) |
Maks 0,025 |
| Belerang (S) |
Maks 0,025 |
| Kromium (Cr) |
1,90–2,60 |
| Molibdenum (Mo) |
0,87–1,13 |
Sifat Mekanik ASTM A335 P22
| Milik |
Nilai |
| Kekuatan Tarik |
≥415 MPa |
| Kekuatan Hasil |
≥205 MPa |
| Pemanjangan |
≥30% |
| Kekerasan |
Sesuai dengan persyaratan ASTM A335 |
| Suhu Layanan |
Hingga sekitar 600°C (tergantung aplikasi) |
Paduan kromium-molibdenum memberikan ketahanan mulur jangka panjang yang sangat baik pada suhu pengoperasian yang tinggi.
Inspeksi dan Pengujian
Setiap batch Tabung Sirip Bertabur ASTM A335 P22 dapat menjalani pemeriksaan kualitas yang komprehensif untuk memastikan kepatuhan terhadap spesifikasi pelanggan dan standar internasional.
Metode pemeriksaan yang umum meliputi:
Pemeriksaan Bahan Baku
- Identifikasi materi
- Verifikasi Sertifikat Uji Pabrik (MTC).
- PMI (Identifikasi Material Positif)

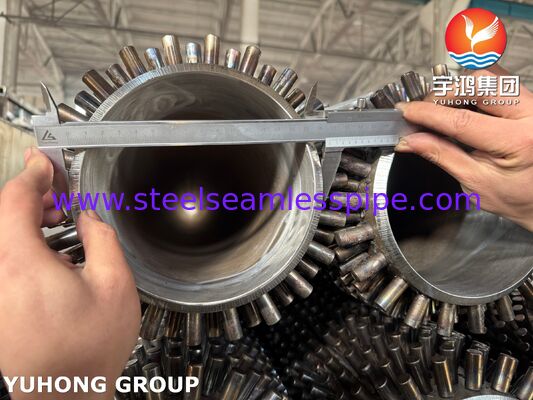

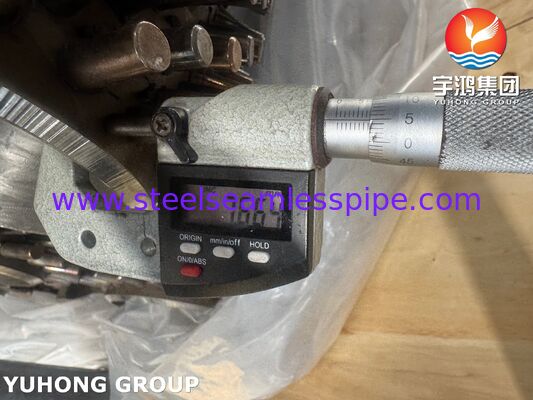

Inspeksi Dimensi
- Diameter luar
- Ketebalan dinding
- Panjang tabung

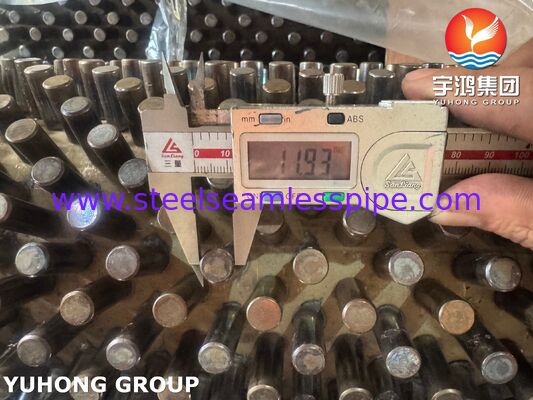

- Jarak tiang
- Tinggi tiang
- Penjajaran tiang
- Pengukuran kelurusan
Pengujian Mekanis
- Uji tarik
- Tes perataan
- Uji kekerasan
- Tes tikungan (bila diperlukan)
Pengujian Non-Destruktif (NDT)
- Uji Hidrostatis
- Tes Arus Eddy
- Pengujian Ultrasonik (UT)
- Inspeksi Partikel Magnetik (MPI)
- Inspeksi Penetrant Pewarna (PT) untuk stud yang dilas
- Inspeksi visual dari lasan stud
Pemeriksaan Kualitas Las
- Pemeriksaan integritas las
- Pengujian stud pull-off (bila ditentukan)
- Verifikasi parameter pengelasan
Inspeksi Permukaan
- Pemeriksaan permukaan akhir
- Inspeksi oksidasi
- Deteksi cacat
- Inspeksi kemasan
Keuntungan Tabung Sirip Bertabur ASTM A335 P22
Dibandingkan dengan tabung polos konvensional, tabung sirip bertabur P22 menyediakan:
- Peningkatan permukaan perpindahan panas eksternal
- Efisiensi termal yang lebih tinggi
- Ketahanan yang sangat baik terhadap guncangan termal
- Performa luar biasa dalam aliran gas abrasif
- Mengurangi akumulasi abu dibandingkan dengan sirip kontinu
- Biaya pemeliharaan lebih rendah
- Umur operasional lebih lama
- Kinerja yang andal di bawah tekanan dan suhu tinggi
- Ketahanan yang sangat baik terhadap deformasi mulur
- Peningkatan efisiensi boiler dan tungku
Jaminan Kualitas
Tabung Sirip Bertabur ASTM A335 P22 kami diproduksi di bawah sistem manajemen kualitas yang ketat untuk memastikan kinerja dan keandalan produk yang konsisten. Produksi dan inspeksi dapat dilakukan sesuai dengan standar internasional dan persyaratan proyek pelanggan. Ketertelusuran material, kontrol kualitas pengelasan, dan pengujian komprehensif dipertahankan sepanjang proses manufaktur untuk menghasilkan produk yang sesuai untuk aplikasi industri yang menuntut.
Pengemasan & Pengiriman
Produk dikemas dengan hati-hati untuk mencegah kerusakan mekanis dan korosi selama transportasi.
Pilihan kemasan meliputi:
- Bundel rangka baja
- Kasus kayu
- Ekspor kemasan layak laut
- Tutup ujung plastik
- Pembungkus tahan lembab
- Kemasan yang disesuaikan berdasarkan permintaan
Mengapa Memilih Tabung Sirip Bertabur ASTM A335 P22 Kami?
- Produsen berpengalaman solusi tabung bersirip industri
- Peralatan las tiang otomatis yang canggih
- Kontrol kualitas yang ketat di seluruh produksi
- Manufaktur khusus untuk spesifikasi proyek
- Keahlian material paduan suhu tinggi
- Layanan inspeksi dan pengujian yang komprehensif
- Pengiriman global yang andal
- Dukungan teknis untuk aplikasi penukar panas, boiler, dan pemanas berbahan bakar
Tabung Sirip Bertabur ASTM A335 P22 kami dirancang untuk memberikan kinerja perpindahan panas yang dapat diandalkan, ketahanan yang sangat baik terhadap kondisi layanan suhu tinggi, dan masa pakai peralatan yang lebih lama dalam aplikasi pembangkit listrik, petrokimia, kilang, dan pemanas industri.
