ASTM A179 tabung sirip tertanam
Tabung sirip bertenaga tinggi ASTM A179 tertanam (tipe G) untuk penukar panas industri

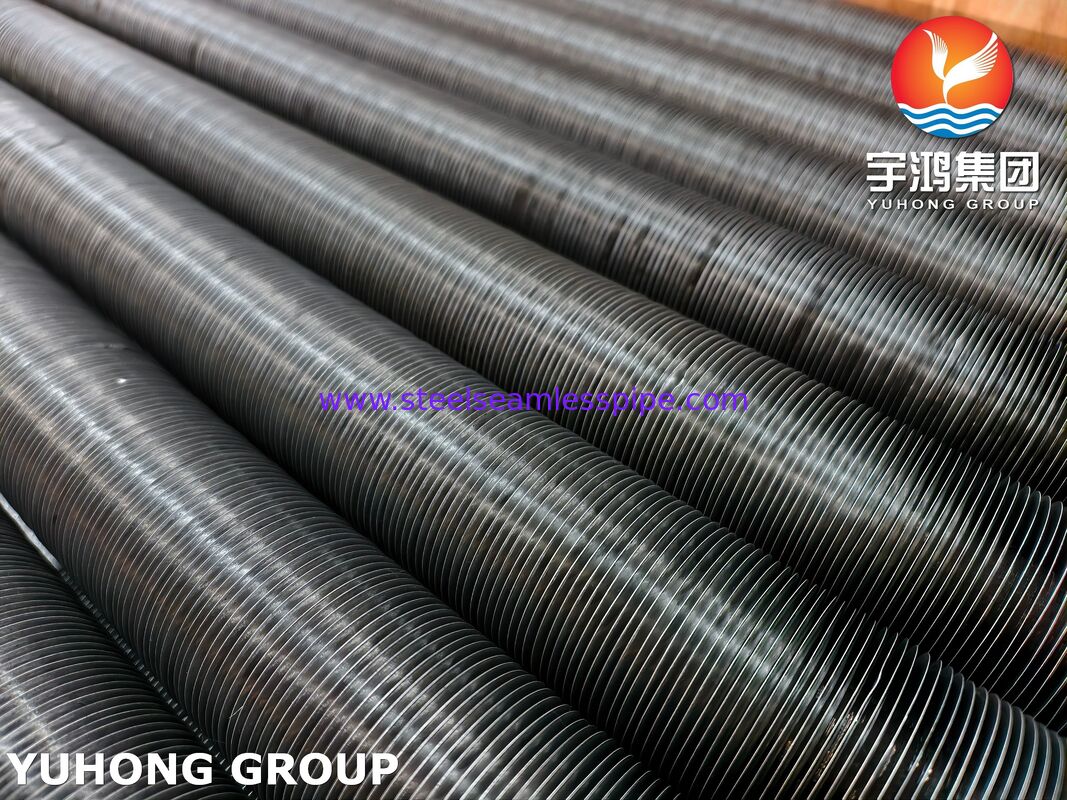

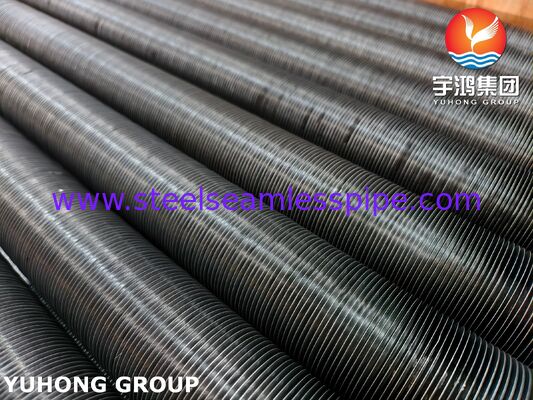

ASTM A179 Embedded Fin Tubes, juga dikenal sebagaiTabung sirip tipe G, diproduksi dengan mengolah alur heliks yang tepat ke permukaan luar tabung baja karbon tanpa jahitan ASTM A179. Sebuah pita sirip terus menerus dimasukkan secara mekanis ke alur,dan bahan tabung di sekitarnya digulung di atas dasar sirip untuk menciptakan ikatan mekanis yang amanProses manufaktur ini memastikan retensi sirip yang sangat baik, transfer panas yang efisien, dan keandalan operasional jangka panjang.
ASTM A179 adalah tabung baja tarik dingin tanpa jahitan karbon rendah yang dirancang khusus untuk penukar panas, kondensator, dan peralatan transfer panas serupa.kemampuan membentuk yang baik, dan sifat mekanik yang dapat diandalkan membuatnya menjadi bahan dasar tabung yang ideal untuk produksi tabung sirip tertanam.
Tabung sirip tertanam secara signifikan meningkatkan luas permukaan transfer panas eksternal sambil mempertahankan ketahanan yang sangat baik terhadap getaran, siklus termal, dan operasi industri berkelanjutan.Mereka banyak digunakan dalam pembangkit listrik, pengolahan petrokimia, sistem HVAC, dan aplikasi pemulihan panas industri.
Fitur Produk
- Dibuat dari ASTM A179 tabung baja karbon tanpa jahitan yang ditarik dingin
- Konstruksi sirip tipe G (tertanam) yang diolah dengan presisi
- Konduktivitas termal yang sangat baik untuk pertukaran panas yang efisien
- Ikatan mekanis yang kuat antara sirip dan tabung
- Ketahanan tinggi terhadap pelepasan sirip selama siklus termal
- Cocok untuk layanan industri suhu menengah
- Peningkatan efisiensi peralatan dengan peningkatan luas permukaan
- Kompatibel dengan berbagai bahan sirip
- Masa pakai yang panjang dan pemeliharaan yang rendah
- Ukuran sirip khusus tersedia atas permintaan
Aplikasi Tipikal
ASTM A179 Embedded Fin Tubes banyak digunakan dalam:
- Penukar Panas Kerang dan Tabung
- Penukar Panas Dingin Udara
- Kondensator uap
- Sistem pemulihan panas limbah
- Peralatan pertukaran panas HVAC
- Pabrik Petrokimia
- Pabrik Minyak
- Fasilitas Pengolahan Kimia
- Pembangkit Listrik
- Sistem pendinginan proses
- Unit pendingin kering industri
Spesifikasi Produk
| Artikel |
Spesifikasi |
| Standar tabung dasar |
ASTM A179 |
| Tipe tabung |
Baja Karbon Rendah Tanpa Jahit dan Digambar Dingin |
| Jenis sirip |
Tertanam (Tipe G) |
| Bahan sirip |
Aluminium, Tembaga, Baja Karbon, Baja Tidak Karat |
| Metode Produksi |
Pengeboran alur mekanik |
| Diameter Luar Tabung |
19.05 ∼ 63,5 mm (3/4" ∼ 2-1/2") |
| Ketebalan dinding tabung |
10,65 ∼ 5,0 mm |
| Panjang tabung |
Hingga 18.000 mm |
| Tinggi sirip |
8 ∼16 mm |
| Ketebalan sirip |
0.30 ∙ 0,60 mm |
| Pin Pitch |
2.0 ∙ 6.0 mm |
| Suhu operasi maksimum yang direkomendasikan |
Hingga sekitar 400°C (tergantung pada bahan sirip dan kondisi operasi) |
Ukuran khusus, konfigurasi sirip, dan bahan tersedia untuk memenuhi persyaratan proyek tertentu.
Komposisi kimia ASTM A179
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.06 |
| Mangan (Mn) |
0.27 ¢ 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
Kandungan karbon yang rendah memberikan kemampuan las, fleksibilitas, dan konduktivitas termal yang sangat baik untuk aplikasi transfer panas.
Sifat Mekanis
| Properti |
Nilai |
| Kekuatan tarik |
≥325 MPa |
| Kekuatan Hasil |
≥ 180 MPa |
| Perpanjangan |
≥ 35% |
| Kekerasan |
≤ 72 HRB (sekitar ≤ 137 HB) |
Sifat-sifat ini memungkinkan tabung sirip tertanam ASTM A179 untuk memberikan kinerja yang dapat diandalkan dalam sistem pertukaran panas tekanan rendah hingga menengah.
Pemeriksaan dan Pengujian
Setiap ASTM A179 Embedded Fin Tube dapat diperiksa sesuai dengan ASTM, ASME, dan persyaratan kualitas khusus pelanggan.
Prosedur inspeksi khas meliputi:
- Tinjauan sertifikasi bahan baku
- Analisis komposisi kimia
- Pengujian sifat mekanik
- Pemeriksaan dimensi tabung
- Tinggi sirip dan pengukuran jarak sirip
- Verifikasi kedalaman alur
- Pemeriksaan integritas ikatan sirip
- Pengujian tekanan hidrostatik
- Pengujian arus Eddy
- Uji ultrasonik (UT)
- Pengujian kebocoran udara (menurut permintaan)
- Identifikasi Material Positif (PMI) (opsional)
- Pemeriksaan permukaan visual
- Pengukuran tegak lurus
- Pengemasan akhir dan verifikasi kualitas
Inspeksi pihak ketiga oleh SGS, TÜV, BV, DNV, Intertek, atau lembaga inspeksi yang ditunjuk pelanggan tersedia atas permintaan.
Keuntungan dari ASTM A179 Embedded Fin Tubes
Teknologi sirip tertanam memberikan keseimbangan yang sangat baik antara efisiensi termal dan daya tahan mekanik.meminimalkan kemungkinan pemisahan sirip bahkan selama ekspansi dan kontraksi termal yang berkepanjangan.
Dibandingkan dengan tabung biasa, ASTM A179 Embedded Fin Tubes memberikan area transfer panas eksternal yang jauh lebih besar,memungkinkan desainer peralatan untuk mengurangi ukuran penukar sambil meningkatkan kinerja termalKonduktivitas termal yang sangat baik, dikombinasikan dengan kekuatan mekanik yang dapat diandalkan, membuat mereka solusi yang hemat biaya untuk berbagai aplikasi transfer panas industri.
Mengapa Memilih ASTM A179 Embedded Fin Tubes Kami?
- Premium ASTM A179 tabung dasar baja karbon tanpa jahitan
- Teknologi fining CNC presisi untuk kualitas yang konsisten
- Produksi ketat sesuai dengan standar ASTM dan ASME
- Kekuatan ikatan sirip ke tabung yang sangat baik
- Pemeriksaan yang komprehensif dan pelacakan materi penuh
- Geometri sirip khusus dan ukuran tabung tersedia
- Kemampuan pembuatan OEM dan proyek
- Kemasan kelas ekspor untuk pengiriman internasional
- Jadwal produksi yang cepat dan dukungan teknis yang dapat diandalkan
ASTM A179 embedded Fin Tubes kami dirancang untuk memaksimalkan efisiensi transfer panas sambil menjaga integritas mekanik jangka panjang.dan konfigurasi yang dapat disesuaikan, mereka adalah pilihan yang ideal untuk penukar panas, ekonomizer, kondensator, dan sistem termal industri lainnya yang membutuhkan kinerja yang andal dan efisien.
