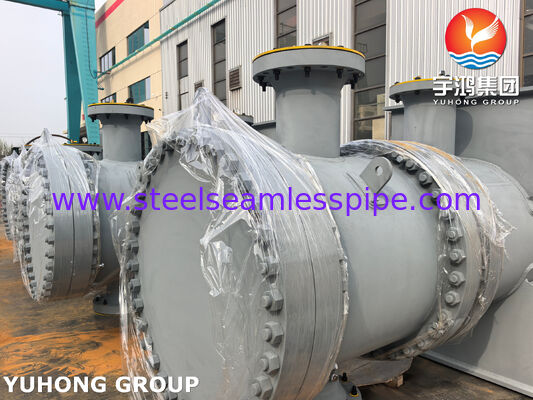

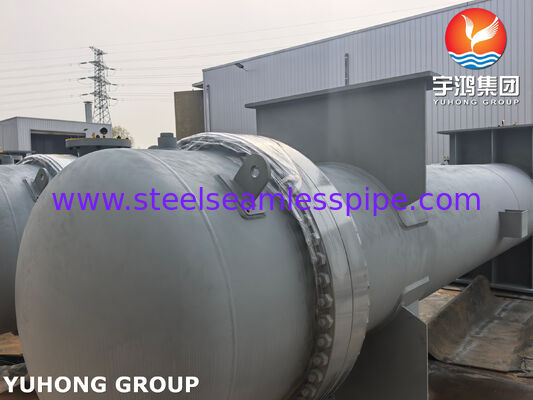

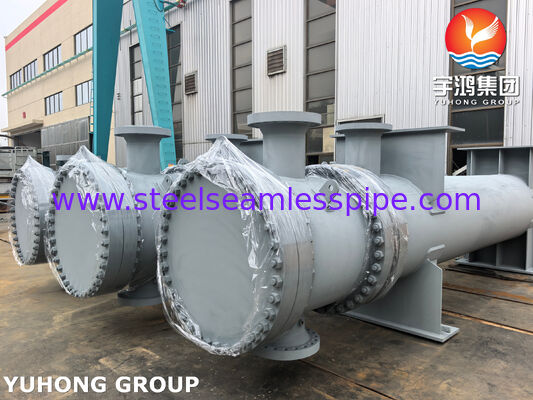

TEMA Shell And Tube Heat Exchanger ASME, Bersertifikat NBR Untuk Inter Cooler

TEMA Shell And Tube Heat Exchanger ASME, Bersertifikat NBR Untuk Inter Cooler

1.Ringkasan
Peralatan ini adalah Shell and Tube Intercooler efisiensi tinggi yang dirancang dan diproduksi sesuai dengan standar TEMA (Tubular Exchanger Produsen Association). Hal ini terutama digunakan dalam sistem kompresor multi-tahap (seperti kompresor udara atau kompresor gas proses) untuk mendinginkan gas di antara tahap kompresi, sehingga memaksimalkan efisiensi volumetrik dan meminimalkan konsumsi daya.

Dengan sertifikasi ganda untuk ASME (American Society of Mechanical Engineers) dan NBR / NR-13 (Standar Nasional Brasil), penukar panas ini memenuhi tolok ukur keamanan dan kualitas internasional tertinggi, sehingga sepenuhnya sesuai untuk penerapan di pasar global dan lokasi industri Brasil yang ketat.

2.Kode Desain & Sertifikasi
Desain Termal & Mekanis: TEMA Kelas R, C, atau B (dioptimalkan berdasarkan media proses dan tingkat keparahan).

Kode Bejana Tekan: ASME Bagian VIII, Divisi 1 (dengan sertifikasi resmi Stempel U).

Kepatuhan Brasil: Sepenuhnya mematuhi NR-13 dan standar NBR yang relevan, termasuk penghitungan mekanis lokal, validasi uji hidro, dan persyaratan pelat nama.

Kualifikasi Pengelasan: ASME Bagian IX dan AWS.

3.Fitur Struktural & Keunggulan Utama
Konfigurasi TEMA yang Dioptimalkan: * Tersedia dalam desain Tubesheet Tetap (misalnya, AEL, BEM) untuk ukuran yang ringkas dan efektivitas biaya.

Tersedia dalam desain Bundel yang Dapat Dilepas / Kepala Mengambang (misalnya, AES, AET) untuk memudahkan pembersihan dan inspeksi mekanis saat menangani cairan pengotoran.

Bundel Tabung Berkinerja Tinggi: Dilengkapi dengan tabung mulus dengan konduktivitas termal tinggi. Tabung bersirip rendah atau tabung bergelombang opsional dapat diintegrasikan untuk meningkatkan koefisien perpindahan panas sisi gas secara signifikan.

Penyegelan & Ketahanan Korosi yang Andal: Tabung disambung ke lembaran tabung melalui pengelasan kekuatan ditambah ekspansi, sepenuhnya menghilangkan risiko kontaminasi silang antara gas dan air pendingin.

Pemisahan Kelembapan Terintegrasi: Sebagai intercooler, bejana ini dilengkapi sekat yang ditempatkan secara strategis dan saluran pembuangan kondensat khusus untuk secara efisien menangkap dan menghilangkan kelembapan yang diendapkan selama proses pendinginan gas.

4. Jaminan Mutu & Dokumentasi (Buku Data)
Pada saat penyerahan, akan diberikan Buku Data Penjaminan Mutu yang komprehensif, antara lain:

Formulir ASME U-1 (Laporan Data Pabrikan untuk Bejana Tekan).

Sertifikat Kepatuhan NR-13 / NBR ditandatangani oleh Profesional Hukum Brasil yang dianggap terdaftar (PH - Profissional Habilitado).

Laporan Uji Material (MTR) untuk semua bagian penahan tekanan.

Spesifikasi Prosedur Pengelasan (WPS), Catatan Kualifikasi Prosedur (PQR), dan Kualifikasi Kinerja Tukang Las (WPQ).

Laporan NDT (Radiografi, Ultrasonik, Penetran Pewarna) dan Sertifikat Uji Hidrostatis.
