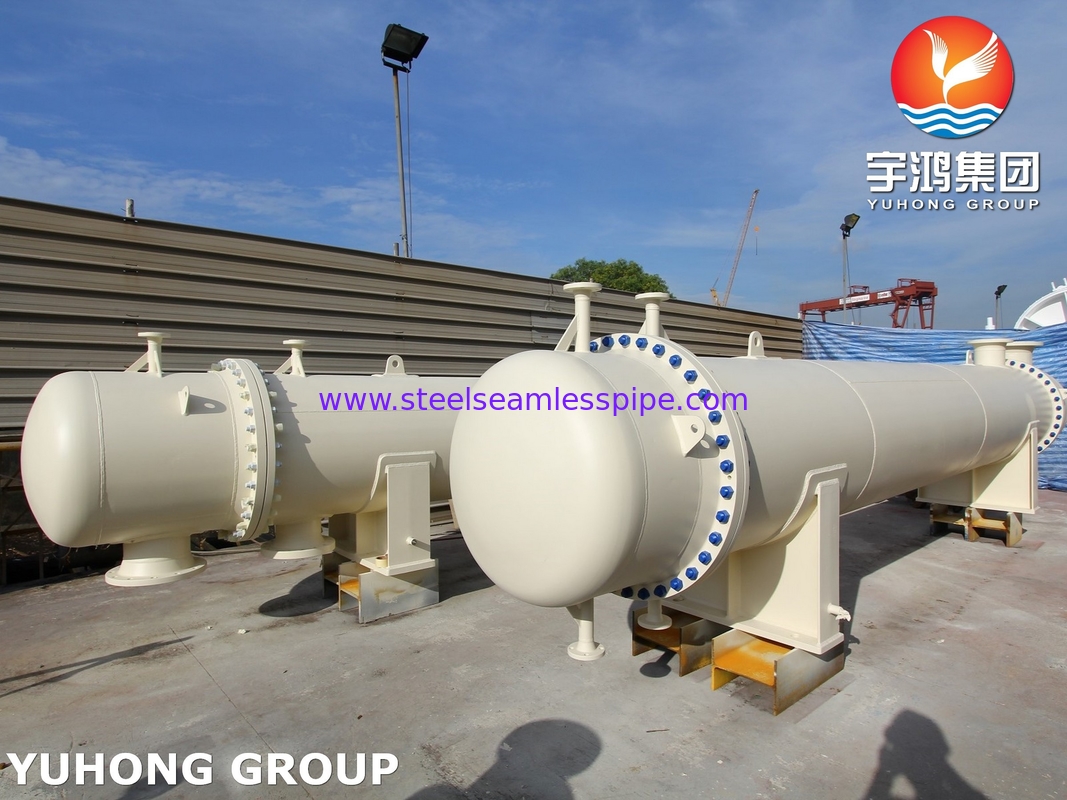

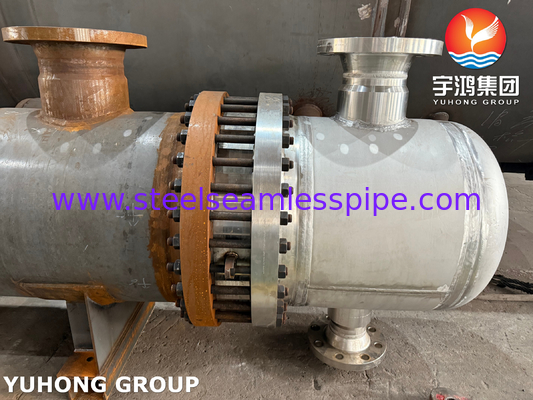

Penukar Panas Kepala Apung 316L Tipe AES ASME Seksi VIII Div. 1

Detail produk:

Tempat asal:	Pemrosesan kimia, pemurnian minyak, pembangkit listrik, obat -obatan, pemrosesan makanan, dll.
Nama merek:	Floating Head Heat Exchanger
Sertifikasi:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Nomor model:	Jenis AES

Syarat-syarat pembayaran & pengiriman:

Kemasan rincian:	Peti kayu standar atau kemasan khusus berdasarkan kebutuhan pelanggan.
Waktu pengiriman:	60-90 hari
Menyediakan kemampuan:	10 set/bulan

Kontak

Bahan:

Baja Tahan Karat 316L

Standar Desain:

ASME Bagian VIII, TEMA (Asosiasi Produsen Penukar Tubular)

Aplikasi:

Aplikasi

Standar Kepatuhan:

ASME Bagian VIII Div. 1, Standar TEMA, PED (Petunjuk Peralatan Pressure),

Menyoroti:

Penukar Panas Kepala Apung 316L

Penukar Panas Kepala Apung ASME

komponen

Bahan

Catatan

Kerang

316L Baja tahan karat

Tahan korosi, cocok untuk suhu tinggi dan lingkungan kimia.

Bundel tabung

316L Baja tahan karat

Konduktivitas termal yang tinggi dan ketahanan yang sangat baik terhadap korosi lubang dan celah.

Penutup Kepala Terapung

316L Baja tahan karat

Memungkinkan pembersihan yang mudah dari bundel tabung; tahan korosi.

Lembar tabung

316L Baja tahan karat

Mencegah kebocoran antara cangkang dan sisi tabung; memberikan stabilitas struktural.

Baffle/Plat Pendukung

316L Baja tahan karat

Memastikan distribusi aliran yang tepat dan mendukung tabung.

Gaskets

PTFE (Polytetrafluoroethylene) / Grafit

Ketahanan kimia yang tinggi dan kinerja penyegelan di bawah suhu dan tekanan tinggi.

Bolt dan Kacang

Baja tahan karat 316L atau ASTM A193 Kelas B8

Kekuatan mekanik yang tinggi dan ketahanan korosi.

Flanges

Baja tahan karat 316L

Memberikan koneksi yang kuat dan andal antara komponen.

Nozzles (Inlet/Outlet)

Baja tahan karat 316L

Memastikan aliran cairan yang lancar masuk dan keluar dari penukar panas.

komponen

Jangkauan Dimensi

Catatan

Diameter Shell

200 mm ️ 2000 mm

Dapat disesuaikan berdasarkan persyaratan transfer panas tertentu.

Diameter luar tabung (OD)

10 mm ️ 50 mm

Ukuran standar adalah 19,05 mm, 25,4 mm, dan 38,1 mm.

Ketebalan dinding tabung

0.5 mm 3 mm

Ketebalan tergantung pada tekanan dan persyaratan suhu.

Panjang tabung

1 m 12 m

Panjang standar adalah 6 m dan 12 m, tetapi panjang kustom tersedia.

Kebersihan Kepala Terapung

50 mm ️ 300 mm

Memungkinkan untuk mudah menghapus dan membersihkan bundel tabung.

Jarak Baffle

100 mm 400 mm

Dioptimalkan untuk distribusi aliran dan efisiensi transfer panas.

Diameter Nozzle

50 mm ️ 600 mm

Berukuran sesuai dengan aliran cairan dan persyaratan tekanan.

Ukuran Flange

Standar ASME B16.5

Disediakan kustomisasi untuk tekanan tertentu (Kelas 150, 300, 600, dll.).

Nama Uji

Deskripsi

Tujuan

Uji hidrostatik

Menekankan bagian cangkang dan tabung dengan air untuk menguji kebocoran atau kegagalan struktural.

Memastikan penukar panas dapat menangani tekanan operasi.

Uji Pneumatik

Tekanan dengan udara atau gas inert untuk memeriksa kebocoran di lingkungan kering.

Memastikan keamanan dalam sistem di mana pengujian berbasis air tidak cocok.

Pengujian Radiografi (RT)

Pemeriksaan sinar-X dari las untuk mendeteksi cacat internal.

Memastikan kualitas las dan integritas struktural.

Uji Ultrasonik (UT)

Menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat material atau variasi ketebalan.

Memastikan bahan tabung dan cangkang memenuhi standar ketebalan dan kualitas.

Uji Penetrant Pewarna (PT)

Menerapkan pewarna untuk mendeteksi retakan permukaan atau cacat pada las dan komponen lainnya.

Memverifikasi integritas permukaan komponen kritis.

Tes Komposisi Bahan

Analisis spektrometrik untuk memverifikasi komposisi kimia dari komponen baja tahan karat 316L.

Memastikan kepatuhan terhadap standar bahan dan persyaratan ketahanan korosi.

Pengujian Kekerasan

Mengukur kekerasan bahan 316L untuk mengkonfirmasi sifat mekanik.

Memastikan bahan cocok untuk kondisi tekanan dan suhu.

Uji kebocoran

Uji dengan helium atau nitrogen untuk mendeteksi kebocoran mikro dalam sistem.

Memastikan penyegelan lengkap untuk aplikasi kinerja tinggi.

Industri

Aplikasi

Pengolahan Kimia

Penukar panas untuk pendinginan, pemanasan, atau kondensasi cairan kimia.

Minyak & Gas

Penukar panas kilang untuk pendinginan minyak mentah, pemisahan gas, dan proses penyulingan.

Generasi Listrik

Kondensator uap dan pemanas air pasokan di pembangkit listrik tenaga panas dan nuklir.

Produk farmasi

Kontrol suhu untuk pembuatan obat, fermentasi, dan pengolahan steril.

Makanan & Minuman

Sistem pasteurisasi, pendinginan, dan pemanasan untuk produksi makanan dan minuman.

Kelautan & Offshore

Sistem pendingin untuk mesin kapal, minyak bakar, dan pelumas.

Nama Peralatan

Fungsi Penukar Panas

Reaktor kimia

Mengontrol suhu reaksi kimia dengan mentransfer panas ke dalam atau keluar dari reaktor.

Unit penyulingan minyak mentah

Memanaskan minyak mentah dan mendinginkan distilate yang dipisahkan.

Kondensator uap

Mengubah uap knalpot dari turbin menjadi air untuk digunakan kembali.

Evaporator

Memfasilitasi penguapan cairan di industri makanan dan kimia.

Pendingin kompresor udara

Mendinginkan udara terkompresi untuk mengurangi suhu dan kelembaban.

Pendinginan minyak pelumas

Mempertahankan suhu minyak pelumasan di mesin dan gearbox.
