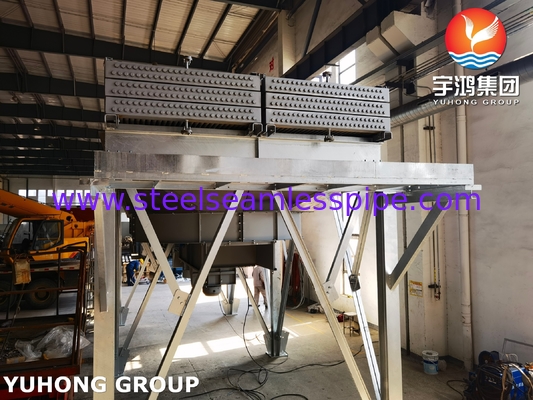

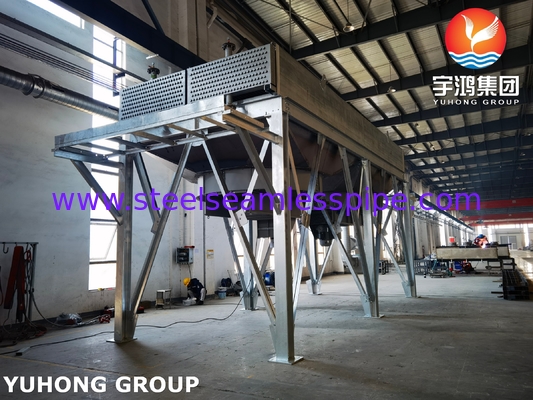

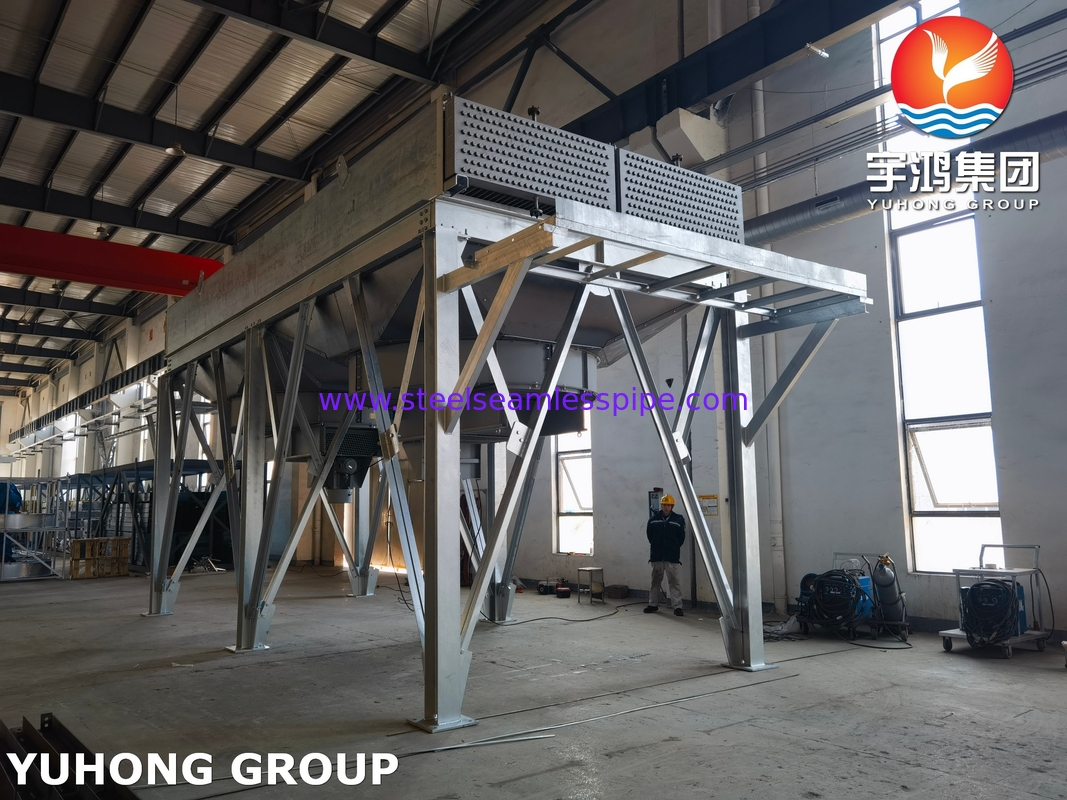

Tipe ledakan udara Penukar panas mendatar yang didinginkan dengan udara Tabung G Fin Tertanam API 661 ASME VIII Div.1, ISO 13706

Air Blast Type Horizontal Air Cooled Heat Exchanger, Embedded G Fin Tube, API 661, ASME VIII Div.1, ISO 13706


Hpenukar panas pendingin udara horizontal (ACHE)adalah jenis penukar panas di manacairan proses panas mengalir melalui tabung horizontal sementara udara sekitar dipaksa atau diinduksi melintasi merekauntuk pendinginan. Ini banyak digunakan dalamkilang minyak, pabrik petrokimia, pembangkit listrik, dan fasilitas pengolahan gaskarena efisiensi dan desain hemat ruang mereka.



1Fitur Utama dari ACHE Horizontal

A. Desain & Komponen

1. Bundel tabung

   • Tabung horisontal(biasanya dengan sirip untuk transfer panas yang lebih baik).

   • Bahan:Baja karbon, baja tahan karat, tembaga-nikel, titanium.

   • Pelita:Aluminium (paling umum), baja tahan karat, atau baja galvanis.

2. Penggemar & Pengemudi

   • Air terjun paksa (kipas angin di bawah bundel)atauInduksi tarik (ventilator di atas bundel).

   • Jenis kipas:Aksial atau sentrifugal.

   • Pengemudi:Motor listrik, turbin uap, atau sistem hidrolik.

3. Header & Nozzles

   • Jenis colokan, plat penutup, atau header manifold.

   • Nozzles yang dirancang untukekspansi termal.

4. Struktur Dukungan

   • Kerangka baja karbondengan lapisan tahan korosi.

   • Dirancang untukbeban angin & seismik(menurut API 661).

B. Konfigurasi Aliran

• Aliran cairan proses: Tabung dalam (single-pass atau multi-pass).

• Aliran udara: Aliran silang di atas tabung sirip.

2Keuntungan dari ACHE Horizontal

✔Efisiensi Ruang¢ Jarak kompak dibandingkan dengan desain vertikal.
✔Distribusi Udara yang Lebih Baik️ Pendinginan yang seragam karena aliran udara horizontal.
✔Mudah Dipertahankan¢ Bantal tabung dapat dengan mudah dilepas untuk dibersihkan.
✔Tata Layout FleksibelBisa dipasang di rak pipa atau di permukaan tanah.
✔Efisiensi EnergiFans dengan kecepatan variabel mengoptimalkan konsumsi daya.

3. Aplikasi Umum

• Pabrik pengolahan: pendinginan aliran hidrokarbon (misalnya, kondensator atas).

• Pembangkit Listrik: Pendingin tambahan untuk minyak pelumas, minyak trafo.

• Pengolahan Gas: Kondensator untuk cairan gas alam (NGL).

• Pabrik Kimia: Reaktor pendingin, kolom destilasi.

4Pertimbangan Desain (Satujuan API 661)

A. Kinerja termal

• Suhu lingkungan desain: Biasanya38°C (100°F).

• Suhu pendekatan: Perbedaan antara suhu proses outlet dan udara sekitar (biasanya10°20°C)).

B. Desain Mekanik

• Beban angin: Harus tahan160 km/jam (100 mph)angin kencang.

• Desain seismik: Per kode lokal (misalnya, ASCE 7).

• Pengurangan korosi: Minimal1.5 mm (1/16 in).

C. Pengendalian Getaran & Kebisingan

• Analisis frekuensi alamiuntuk menghindari resonansi.

• Peti akustikjika kebisingan melebihi85 dB (A).

5. pemeliharaan & pemecahan masalah

6Perbandingan: Horizontal vs Vertikal ACHE

Kesimpulan

Penukar panas mendingin udara horizontal serbaguna, efisien, dan mudah dirawat, menjadikannya ideal untuk kilang, pembangkit listrik, dan pengolahan gas.ISO 13706, dan ASME BPVC.
