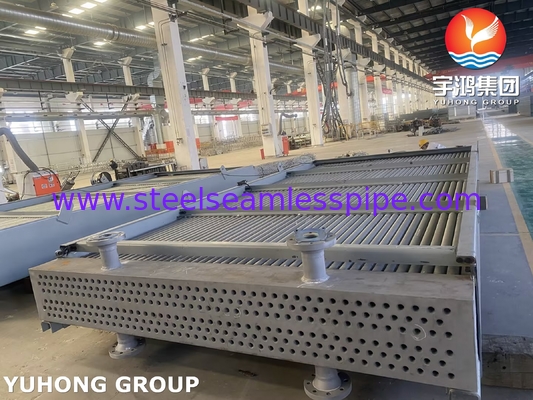

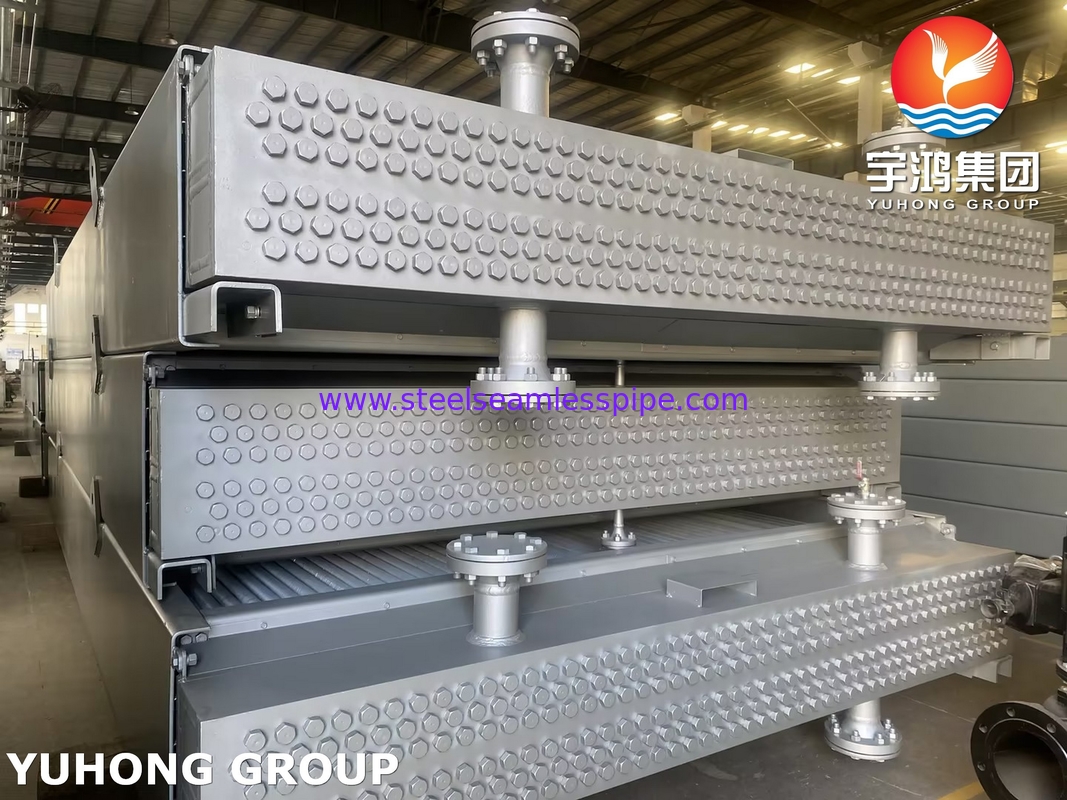

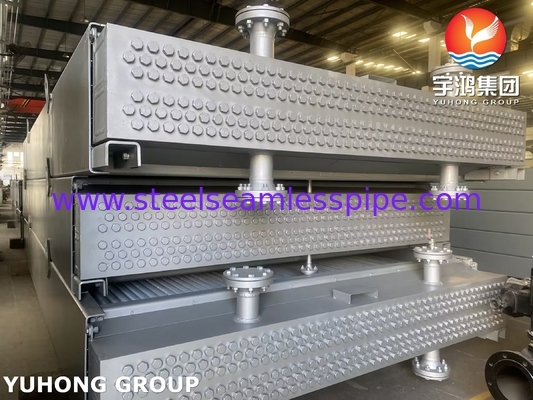

API 661 Air Cooler Heat Exchanger Untuk Layanan Rafineri Minyak

API 661 Air Cooler Heat Exchanger Untuk Layanan Rafineri Minyak


Daerah Lingkup API 661

• Berlaku untukpenukar panas dengan pendingin udara dengan tarik paksa atau terinduksi.

• PenutupDesain mekanik,Kinerja termal, danpersyaratan operasional.

• BenarkahTidakberlaku untuk:

  • Sistem HVAC.

  • Unit pendingin.

  • Radiator untuk mesin pembakaran internal.


  • Rangkaian tabung:

    • Tabung biasanya dalamBaja karbon, baja tahan karat, atau paduan(misalnya, Cu/Ni, Titanium).

    • Disusun dalamhorizontal, bingkai A, atau bingkai Vkonfigurasi.

  • Penggemar & Pengemudi:

    • Motor listrik, turbin uap, atau penggerak hidrolik.

    • Diameter kipas ≤6.7 m (22 kaki)(ukuran yang lebih besar membutuhkan pertimbangan khusus).

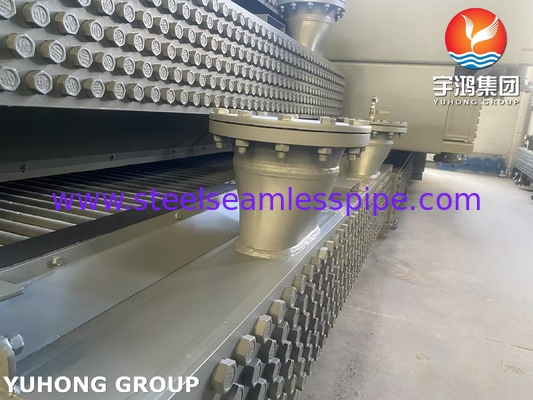

  • Header & Nozzles:

    • Dirancang untukBagian VIII ASME BPVC.

    • Nozzles harus memungkinkanekspansi termal.

      Bahan & Perlindungan Korosi

    • Tabung sirip:

      • Pinus aluminium (yang paling umum) atau baja tahan karat untuk lingkungan korosif.

    • Dukungan Struktural:

      • Baja karbon denganlapisan pelindung(galvanisasi, cat epoksi).

    • Izin Korosi:

      • Minimal1.5 mm (1/16 in)kecuali ditentukan sebaliknya.


        Performance & Testing Requirements (Permintaan Kinerja dan Pengujian)

        A. Kinerja termal

      • Suhu lingkungan desain: Biasanya38°C (100°F)kecuali ditentukan.

      • Verifikasi tugas panas: Penjual harus menjamin kinerja.

      • B. Uji mekanik

      • Uji hidrostatik:

        • 1.5 × tekanan desainuntuk tabung & headers.

      • C. Pemeriksaan & Kontrol Kualitas

      • Pemeriksaan dimensi(alignment tabung, jarak sirip).

      • Pengujian Non-Destructive (NDT):

      • Radiografi (RT)untuk pengelasan kritis.

      • Penetrant pewarna (PT) atau partikel magnetik (MT)untuk cacat permukaan.

      • • API 661 vs. Standar Lainnya

          Fitur	API 661	ISO 13706	ASME BPVC
          Ruang lingkup	ACHE kilang	ACHE Umum	Hanya bagian tekanan
          Peraturan Desain	Rincian mekanik & termal	Mirip dengan API 661	Hanya penyekatan tekanan
          Pengujian	Hidro, getaran, NDT	Sama	Hydro & NDT
          Bahan-bahan	Paduan tahan korosi	Sama	Setiap ASME-disetujui















          Radiografi (RT)untuk pengelasan kritis.

        • Penetrant pewarna (PT) atau partikel magnetik (MT)untuk cacat permukaan.

      •

      • Uji kebocoran udara:Stabilitas.
