Tabung berujung persegi panjang Transfer panas yang efisien untuk pemulihan panas limbah industri

Tabung berujung persegi panjang

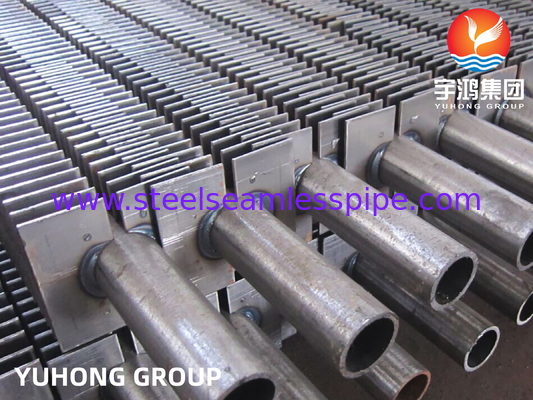

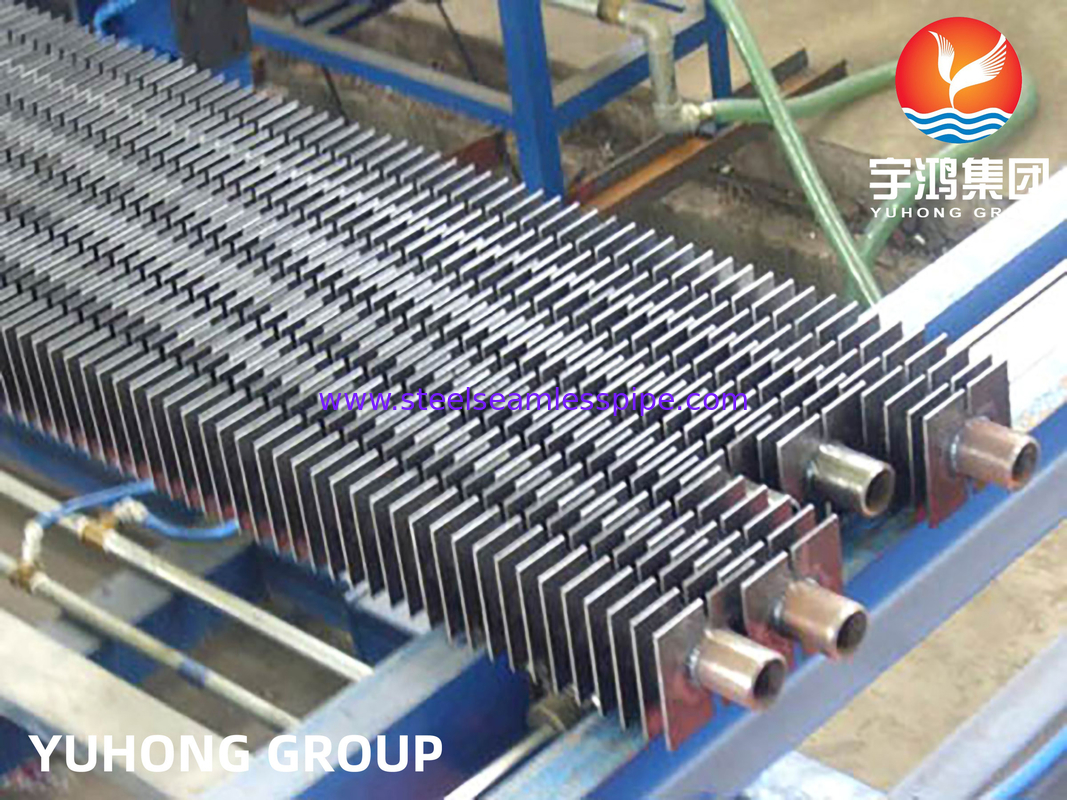

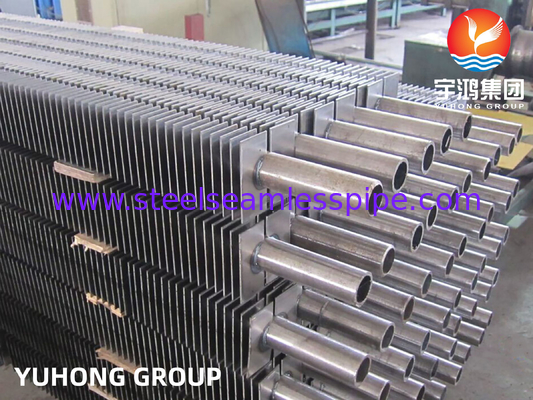

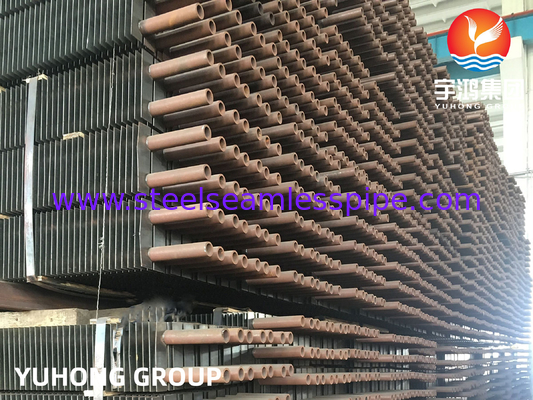

Pipa berujung persegi panjang adalah struktur tabung yang meningkatkan efisiensi transfer panas dengan menambahkan sirip persegi panjang pada permukaan luar.Berikut ini adalah fitur utamanya, aplikasi dan titik desain:

1Struktur dasar dan karakteristik

Tabung dasar
Biasanya tabung logam (seperti tembaga, aluminium, baja tahan karat), bentuknya bisa tabung bulat, tabung datar atau tabung persegi panjang.

Sikat
Lembar tipis persegi panjang yang dilas, ditekuk atau digulung pada dinding luar tabung untuk meningkatkan luas permukaan disipasi panas (hingga 5-20 kali luas tabung dasar).

Fitur geometri

Bentuk sirip: susunan persegi panjang, lurus atau tersegmen.

Jarak sirip: desain yang dioptimalkan sesuai dengan sifat cairan (seperti udara, gas buang) untuk menghindari akumulasi debu atau penyumbatan.

Tinggi sirip: mempengaruhi efisiensi transfer panas dan penurunan tekanan (biasanya 5-30mm).

2Keuntungan utama

Transfer panas yang efisien: sirip sangat memperluas area transfer panas, terutama cocok untuk pertukaran panas gas-cairan (seperti pendingin udara).

Struktur kompak: mencapai efisiensi pertukaran panas yang tinggi di ruang terbatas dan mengurangi ukuran peralatan.

Kemampuan anti-kotoran: sirip persegi panjang memiliki celah yang lebih besar dan lebih mudah dibersihkan daripada sirip spiral (cocok untuk cairan berdebu dan viskositas tinggi).

Fleksibel kustomisasi: Parameter sirip (tinggi, ketebalan, jarak) dapat disesuaikan sesuai dengan kondisi kerja.

3. Proses manufaktur

Cetakan ekstrusi: Tabung aluminium dan siripnya diekstrusi sebagai satu, dengan kekuatan tinggi dan ketahanan termal kontak rendah (biasanya digunakan dalam kondensator AC).

Pengelasan/pengelasan: sirip dan tabung dasar dihubungkan dengan pengelasan frekuensi tinggi atau las laser (cocok untuk bahan stainless steel dan tembaga).

Membungkus: Pita logam digulung secara spiral dan dilas ke tabung dasar (biaya rendah, tetapi ketahanan suhu yang buruk).

4. Skenario aplikasi khas

Pemanasan, ventilasi dan pendingin udara (HVAC)
Pertukaran panas udara-pendingin di kondensator AC, evaporator, dan unit udara segar.

Pemulihan panas limbah industri
Pemulihan panas limbah gas buang boiler, pendinginan reaktor kimia.

Tenaga dan energi
Pendinginan inlet turbin gas, pulau pendingin udara pembangkit listrik.

Transportasi
Sistem pendinginan baterai kendaraan energi baru, radiator lokomotif.

5Pertimbangan desain dan pemilihan

Sifat cairan

Sisi gas: area sirip besar (konduktivitas termal rendah) diperlukan, seperti pendingin udara.

Sisi cair: permintaan sirip rendah, fokus pada mengoptimalkan laju aliran di tabung (seperti pertukaran panas pipa air).

Pengendalian penurunan tekanan: sirip yang terlalu padat akan meningkatkan resistensi aliran udara, dan efisiensi dan konsumsi energi harus seimbang.

Pemilihan bahan

Ketahanan korosi: Paduan tembaga-nikel dan tabung titanium sering digunakan di lingkungan laut.

Lingkungan suhu tinggi: stainless steel atau aluminium.

Kebersihan dan pemeliharaan: Lingkungan berdebu (seperti boiler) membutuhkan jarak sirip yang lebih besar atau struktur yang dapat dilepas.

Pemeriksaan dan Uji yang Dilakukan

Pemeriksaan komposisi kimia,
Uji Sifat Mekanis ((Kekuatan Tarikan, Kekuatan Hasil, Perpanjangan, Flaring, Flattening, Kekerasan, Uji Dampak),
Uji permukaan dan dimensi,
Tes tidak merusak,
