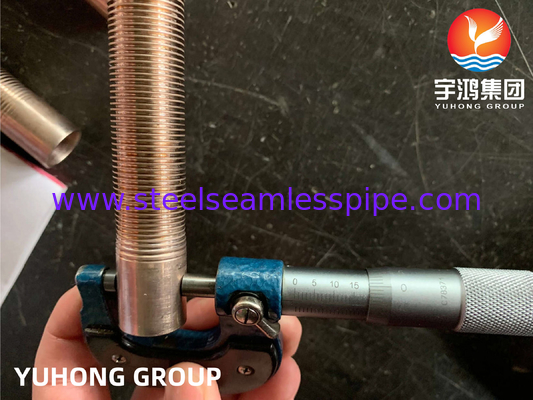

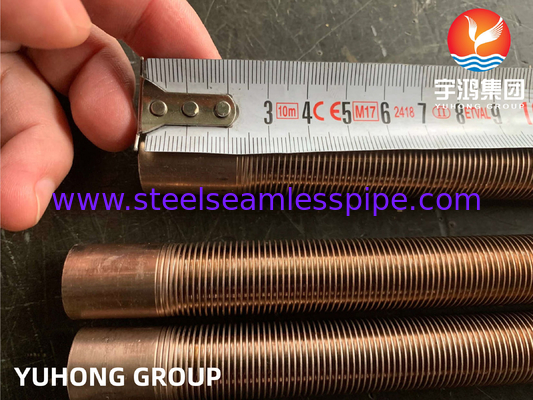

Tabung Sirip Rendah Paduan Tembaga Nikel ASME SB111 UNS C70600 CuNi 90/10 Untuk Penukar Panas Tabung Cangkang
Spesifikasi ASTM B111 ini menetapkan persyaratan untuk tembaga dan berbagai paduan tembaga tabung mulus dan tabung dalam rentang diameter tertentu untuk digunakan dalam kondensor permukaan, evaporator, dan penukar panas. Tembaga dan paduan tembaga yang ditentukan adalah UNS Nos. C10100, C10200, C10300, C10800, C12000, C12200, C14200, C19200, C23000, C28000, C44300, C44400, C44500, C60800, C61300, C61400, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, dan C72200. Produk harus diproduksi dengan pengecoran, ekstrusi, penarikan, anil, pelurusan, dan pemangkasan, dan dengan proses lain yang akan menghasilkan tabung mulus dalam kondisi tertentu.
Tembaga dan paduan tembaga harus dipasok dalam salah satu keadaan yang dikeraskan berikut: dianil, ditarik ringan, ditarik keras atau ditarik keras dan akhirnya dianil. Tabung untuk ferrule harus dianil sepenuhnya hingga kristalisasi penuh. Perlakuan panas pereda tegangan direkomendasikan untuk tabung tertentu setelah pelurusan.
Produk harus diuji untuk ekspansi, kompresi, dan tegangan sisa. Persyaratan tarik dan ekspansi untuk produk ditentukan sesuai dengan penunjukan kelas baja. Produk juga harus dikenakan uji nitrit merkuri, uji uap amonia, uji arus eddy, uji hidrostatik, dan uji pneumatik.
Material
| Kelas |
USA |
U.K |
Jerman |
Jepang |
| China BG |
ASTM B 111 |
BS |
DIN |
JIS H |
| BFe10-1-1 |
C70600 |
CN102 |
CuNi10Fe1Mn |
C7060 |
| Nama Dagang |
UNS |
Spesifikasi Industri Tembaga Nikel |
Komposisi Kimia |
Min. Tarik
(KSI) |
Min. Hasil
(KSI) |
Perpanjangan
% |
| CuNi 90/10 |
UNS C70600
UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543
ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu 88.6 min
Pb. 05 maks*
Fe 1.8 maks
Zn
1 maks*
Ni 9-11 maks
Mn 1.0 maks |
38 |
15 |
30 |
| CuNi 90/10 |
UNS C70600 |
EEMUA 144 90/10, 145 90/10, 14 90/1 |
Cu rem.
Pb. 01 maks
Fe 1.5-2.0
Zn 0.2 maks
P 0.2 maks
S 0.2 maks
Ni 10-11
Mn 0.5-1.0 |
40 |
15 |
30 |
| CuNi 70/30 |
UNS C71500
UNS C71520 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543
ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468
DIN 2.0882
MIL C-15726, T-15005, T-16420, T-22214
SAE J461, J463 |
Cu rem (65.0 min)
Pb. 05 maks*
Fe 0.4-1.0
Zn 1 maks*
Ni 29-33
Mn 1 maks |
52 |
18 |
45 |
| CuNi 70/30 |
UNS C71640 |
ASTM B111, B543, B552 |
Cu rem
Pb. 05 maks*
Fe 1.7-2.3
Zn 1 maks*
Ni 29-32
Mn 1.5-2.5 |
63 |
25 |
– |
| Dimensi Standar - Tabung Sirip Rendah |
| Diameter Luar |
Ketebalan |
Panjang |
Kepadatan Sirip |
| (mm) |
(inci) |
(mm) |
(BWG) |
(m) |
(kaki) |
(sirip/inci) |
(sirip/m) |
| 12.00~ 60.00 |
0.47~ 2.4 |
0.635 ~ 4.572 |
23 ~ 7 |
0.3 ~ 25 |
1 ~ 82 |
8 ~ 40 |
315 ~ 1575 |
| Material - Tabung Sirip Rendah |
| Baja Karbon |
SA 179 / A 179 |
| Baja Karbon |
SA 210 / A 210 |
| Baja Karbon |
SA 334 / A 334 |
| Baja Tahan Karat |
SA 213 / A 213 |
| Baja Tahan Karat Dupleks |
SA 789 / A 789 |
| Tembaga & Paduan Cu |
SB 111 / B 111 |
| Titanium & Paduan Ti |
SB 338 / B 338 |
| Untuk material yang berbeda, silakan hubungi departemen penjualan kami. |
| Spesifikasi Teknis Standar - Tabung Sirip Rendah |
| Baja Karbon |
ASTM A 498 |
| Baja Tahan Karat |
ASTM A 1012 |
| Tembaga dan Paduan Tembaga |
ASTM B 359 |
| Titanium |
ASTM B 891 |
| Untuk material yang berbeda, silakan hubungi departemen penjualan kami. |
| JUGA TERSEDIA - TABUNG SIRIP RENDAH |
| Tabung Kondensor "Y-fin" |
Tabung Evaporator "T-fin" |
 |
|
| Tabung Sirip Rendah Berlekuk Dalam (IG) |
Tabung Y-Fin / T-fin Berlekuk Dalam (IG) |
|
|
| Tabung Sirip Rendah U-Bent |
Tabung Sirip Rendah Anil |
|
|
| |
| Inspeksi dan Pengujian - Tabung Sirip Rendah |
| Komposisi Kimia |
| Sifat Mekanik |
| Uji Hidrostatik |
| Uji Pneumatik |
| Inspeksi Boroskopik |
| Uji Arus Eddy |
