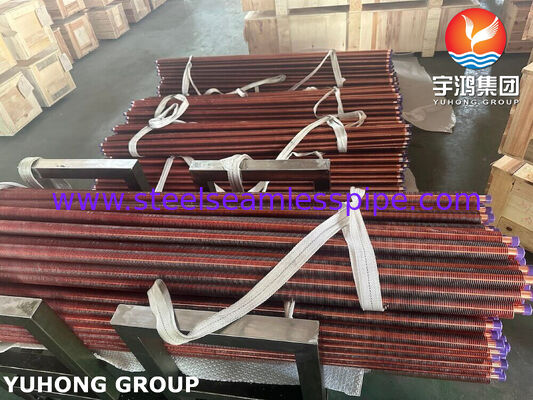

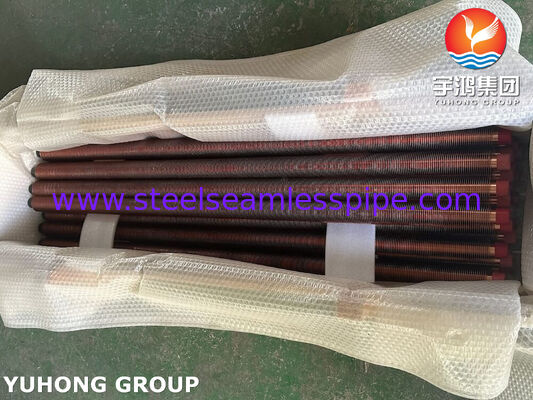

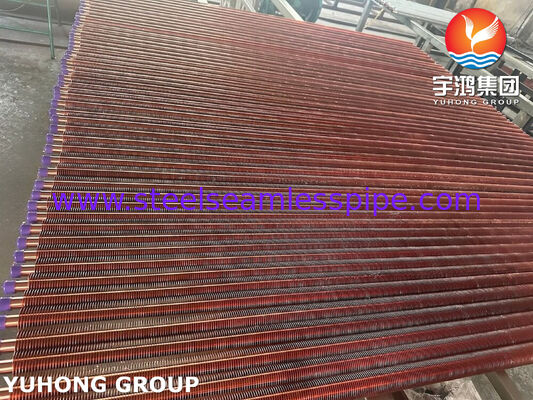

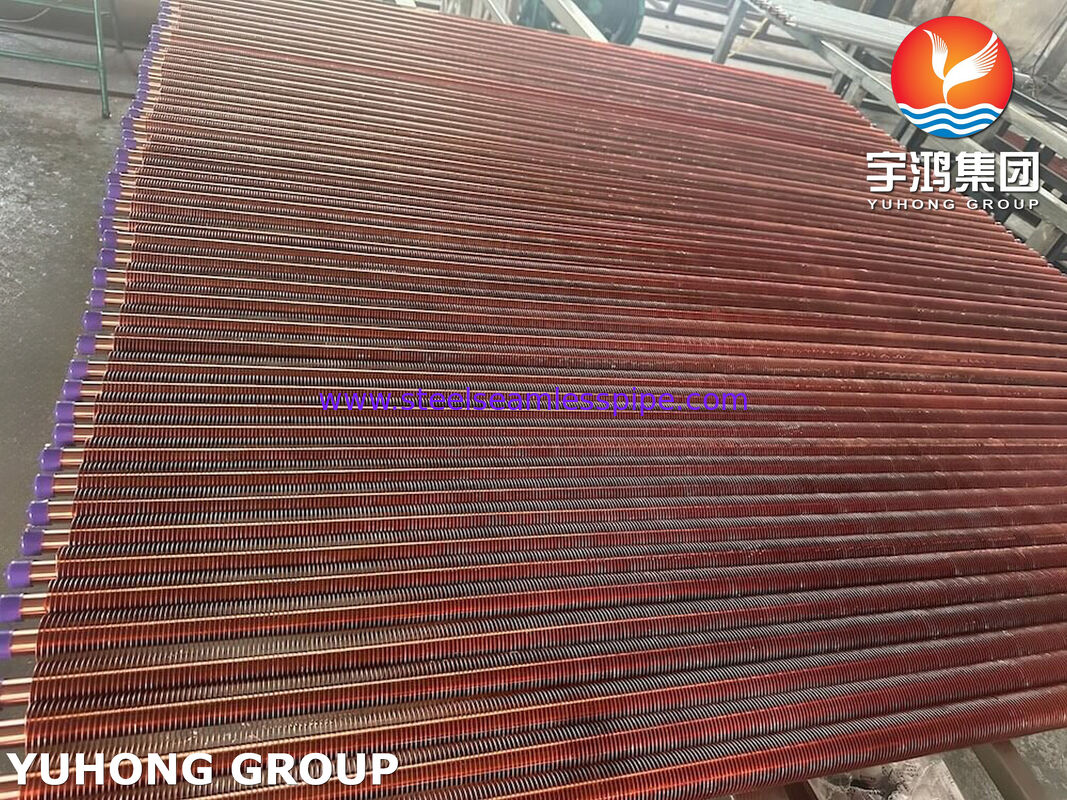

Tabung Bersirip Ekstrusi untuk Penukar Panas – ASTM B111 C68700
Tinjauan Produk
Tabung bersirip ekstrusi yang diproduksi menggunakan kuningan aluminium ASTM B111 C68700 dirancang untuk peralatan perpindahan panas yang membutuhkan tabung paduan tembaga dengan konduktivitas termal, kekuatan mekanik, dan ketahanan terhadap korosi yang baik dalam lingkungan layanan air yang dipilih dengan tepat.
C68700, juga dikenal sebagai kuningan aluminium, adalah paduan tembaga-seng yang mengandung aluminium dan tambahan arsenik yang terkontrol. Umumnya digunakan dalam tabung kondensor dan penukar panas. ASTM B111/B111M mencakup tabung tembaga dan paduan tembaga tanpa sambungan untuk kondensor, evaporator, dan penukar panas, termasuk UNS C68700.

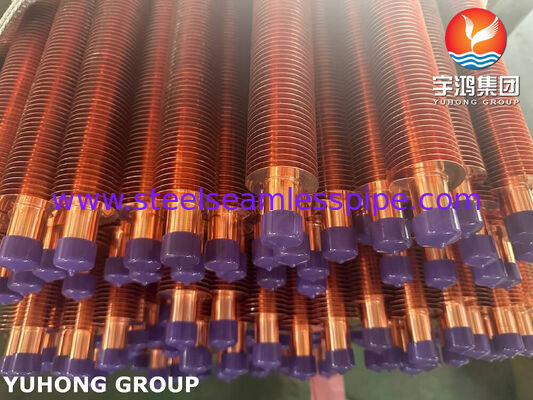

Dalam rakitan tabung bersirip ekstrusi, selongsong luar bersirip diperluas secara mekanis di atas tabung dasar untuk menciptakan kontak erat antara kedua komponen. Sirip meningkatkan area perpindahan panas eksternal, meningkatkan pertukaran panas dengan udara di sekitarnya atau fluida lain, tergantung pada desain peralatan.
Klarifikasi spesifikasi: ASTM B111 berlaku untuk tabung dasar C68700. Bahan sirip, proses ekstrusi atau ekspansi, geometri sirip, dan toleransi rakitan jadi harus ditentukan secara terpisah. Jika produk yang dimaksud menggunakan tabung dasar C68700 dengan selongsong sirip ekstrusi aluminium, grade paduan aluminium juga harus diidentifikasi.
Keunggulan produk utama
-
Permukaan perpindahan panas yang ditingkatkan: Sirip ekstrusi meningkatkan luas permukaan eksternal yang tersedia untuk pertukaran panas.
-
Tabung dasar paduan tembaga: C68700 menawarkan kombinasi kekuatan dan ketahanan korosi yang berguna untuk layanan kondensor dan penukar panas yang sesuai.
-
Kontak sirip-ke-tabung mekanis: Pasangan selip yang diproduksi dengan benar membantu mendukung kontak termal antara tabung dasar dan selongsong sirip.
-
Konfigurasi spesifik aplikasi: Dimensi tabung, tinggi sirip, pitch, dan panjang dapat disesuaikan dengan gambar yang disetujui.
-
Ketertelusuran material: Sertifikat tabung dasar dan dokumentasi inspeksi dapat disediakan sesuai dengan persyaratan proyek.
Spesifikasi Teknis dan Rentang Ukuran Umum
Berikut adalah dimensi komersial representatif untuk tabung bersirip ekstrusi. Ukuran akhir tergantung pada desain penukar panas, tugas perpindahan panas yang dibutuhkan, bahan sirip, dan gambar pelanggan.
|
Parameter
|
Spesifikasi tipikal
|
|
Bahan tabung dasar
|
ASTM B111 / ASME SB111 C68700
|
|
Penunjukan paduan
|
UNS C68700, kuningan aluminium
|
|
Manufaktur tabung dasar
|
Tabung paduan tembaga tanpa sambungan
|
|
Diameter luar tabung dasar
|
12,7–76,2 mm
|
|
Ketebalan dinding tabung dasar
|
0,7–3,0 mm
|
|
Panjang tabung keseluruhan
|
1.000–12.000 mm
|
|
Bahan sirip
|
Paduan aluminium atau bahan lain yang ditentukan
|
|
Jenis sirip
|
Selongsong sirip integral ekstrusi atau konstruksi sirip ekstrusi yang ditentukan
|
|
Tinggi sirip
|
5–20 mm
|
|
Ketebalan sirip
|
0,3–1,0 mm, tergantung desain
|
|
Pitch sirip
|
2,0–5,0 mm
|
|
Pemasangan sirip
|
Ekspansi mekanis atau pasangan selip, sesuai desain
|
|
Ujung tabung
|
Ujung polos, tanpa sirip, atau persiapan ujung yang disesuaikan
|
|
Finishing permukaan
|
Seperti yang diproduksi atau diolah sesuai spesifikasi
|
Penting: Ini adalah rentang manufaktur indikatif, bukan persyaratan dimensi yang diberlakukan oleh ASTM B111. Standar mencakup tabung tembaga dan paduan tembaga tanpa sambungan hingga diameter 80 mm, sementara batas dimensi aktual dan toleransi harus diverifikasi terhadap bentuk produk yang dipilih dan edisi standar yang berlaku.
Informasi yang diperlukan untuk penawaran
Untuk memilih konfigurasi yang sesuai, tentukan:
-
Diameter luar dan ketebalan dinding tabung dasar.
-
Panjang tabung total dan panjang bersirip.
-
Paduan sirip, tinggi sirip, ketebalan, dan pitch.
-
Kontak sirip-ke-tabung atau kriteria pengikatan yang diperlukan.
-
Suhu operasi, tekanan, komposisi fluida, dan media pendingin.
-
Uji inspeksi yang diperlukan, sertifikat material, dan kuantitas.
Komposisi Kimia ASTM B111 C68700
C68700 adalah paduan kuningan aluminium. Tembaga merupakan konstituen utama, seng membentuk sisanya, dan aluminium serta arsenik merupakan tambahan paduan yang penting. Komposisi mendukung kekuatan dan ketahanan korosi paduan dalam lingkungan penukar panas yang sesuai.
|
Elemen
|
Komposisi berdasarkan berat (%)
|
|
Tembaga (Cu), termasuk perak
|
76,0–79,0
|
|
Aluminium (Al)
|
1,8–2,5
|
|
Arsenik (As)
|
0,02–0,06
|
|
Besi (Fe)
|
Maks. 0,06
|
|
Timbal (Pb)
|
Maks. 0,07
|
|
Seng (Zn)
|
Sisa
|
Batas-batas ini menggambarkan paduan dasar C68700. Selongsong sirip ekstrusi dapat menggunakan paduan yang berbeda dan harus memiliki spesifikasi material dan sertifikasinya sendiri. Sertifikat material dan edisi ASTM B111/B111M yang berlaku harus mengatur penerimaan.
Sifat Mekanik C68700
Sifat mekanik bergantung pada temper tabung, kondisi manufaktur, dan persyaratan produk yang berlaku. Nilai di bawah ini adalah indikatif dari tabung C68700 yang dianil; spesifikasi pembelian dan edisi ASTM B111/B111M yang berlaku harus menentukan batas penerimaan akhir.
|
Sifat mekanik
|
Nilai indikatif
|
|
Kekuatan tarik
|
Minimum 345 MPa*
|
|
Kekuatan luluh
|
Minimum 125 MPa*
|
|
Perpanjangan
|
Tergantung pada temper dan ketebalan dinding
|
|
Kekerasan
|
Tergantung pada temper dan metode pengujian
|
*Nilai indikatif dilaporkan untuk tabung C68700 yang dianil; konfirmasikan persyaratan spesifik temper yang berlaku sebelum mempublikasikannya sebagai nilai penerimaan yang dijamin.
Temper tabung penting karena kondisi anil, ditarik ringan, dan ditarik keras dapat memiliki kekuatan dan daktilitas yang berbeda. Rakitan bersirip yang selesai juga harus memenuhi toleransi dimensi yang ditentukan dan persyaratan kontak sirip-ke-tabung.
Metode Inspeksi dan Pengujian
Jaminan kualitas harus memverifikasi baik tabung dasar C68700 maupun rakitan tabung bersirip ekstrusi yang sudah jadi. Rencana inspeksi harus membedakan pengujian yang disyaratkan oleh ASTM B111/B111M dari pemeriksaan tambahan yang ditentukan untuk produk bersirip.
1. Inspeksi dimensi
Ukur diameter luar tabung dasar, ketebalan dinding, panjang keseluruhan, tinggi sirip, pitch sirip, ketebalan sirip, panjang bersirip, dan dimensi ujung. Verifikasi kesesuaian dengan gambar dan toleransi yang disetujui.
2. Analisis komposisi kimia
Verifikasi paduan dasar C68700 menggunakan sertifikat analisis panas dan, jika diperlukan, analisis produk. Periksa bahan sirip secara terpisah terhadap grade paduan yang ditentukan.
3. Pengujian mekanis
Lakukan pengujian tarik, ekspansi, perataan, dan pengujian lain yang berlaku sesuai dengan standar, temper, dan pesanan pembelian yang diperlukan. Pengujian ini membantu memverifikasi sifat mekanik dan kinerja pembentukan.
4. Pengujian non-destruktif arus eddy atau yang ditentukan lainnya
Pemeriksaan arus eddy dapat mendeteksi diskontinuitas dinding tabung tertentu. Pengujian hidrostatik atau pneumatik juga mungkin diperlukan, tergantung pada spesifikasi, desain peralatan, dan rencana pengujian yang disepakati.
5. Pemasangan sirip dan inspeksi visual
Periksa keselarasan sirip, keseragaman pitch, kondisi permukaan, deformasi sirip, kualitas ujung tabung, dan kesesuaian antara selongsong sirip dan tabung dasar. Kontak tambahan atau pengujian lepas dapat disepakati jika sesuai untuk desain.
ASTM B111/B111M mencakup persyaratan untuk pengujian mekanis dan ekspansi yang berlaku, pengujian tegangan sisa, dan pengujian tekanan atau non-destruktif yang ditentukan. Tidak semua pengujian yang tercantum berlaku untuk setiap pesanan; edisi standar yang berlaku dan persyaratan pembelian menentukan cakupan pengujian.
Dokumentasi kualitas
Tergantung pada persyaratan proyek, dokumen berikut dapat disediakan:
-
Sertifikat Uji Material untuk tabung dasar C68700.
-
Laporan komposisi kimia dan uji mekanis.
-
Catatan inspeksi dimensi.
-
Catatan uji arus eddy, hidrostatik, atau uji lain yang diperlukan.
-
Sertifikasi bahan sirip dan laporan inspeksi produk jadi.
-
Ketertelusuran nomor panas dan catatan inspeksi pengemasan.
-
Laporan inspeksi pihak ketiga jika diwajibkan secara kontrak.
Aplikasi Utama Tabung Bersirip Ekstrusi C68700
C68700 terutama adalah paduan tabung kondensor dan penukar panas. Kesesuaiannya untuk aplikasi tabung bersirip ekstrusi tertentu bergantung pada kimia fluida, suhu, tekanan, dan bahan sirip.
-
Kondensor dan evaporator: Untuk layanan perpindahan panas yang kompatibel yang membutuhkan tabung paduan tembaga.
-
Penukar panas industri: Untuk aplikasi pemanasan dan pendinginan proses yang dipilih.
-
Peralatan perpindahan panas berpendingin air: Di mana kimia air dan kondisi operasi sesuai untuk kuningan aluminium.
-
Rakitan tabung bersirip khusus: Di mana desain termal mendapat manfaat dari peningkatan luas permukaan eksternal dan kombinasi tabung-sirip direkayasa untuk layanan tersebut.
Untuk media pendingin air laut atau agresif lainnya, konfirmasikan kesesuaian korosi dengan perancang peralatan. C68700 tidak boleh dianggap cocok untuk setiap kimia air atau lingkungan operasi.
Mengapa Memilih Tabung Bersirip Ekstrusi Kami?
Tabung bersirip ekstrusi kami dapat diproduksi sesuai gambar pelanggan dan persyaratan spesifik proyek, dengan perhatian pada ketertelusuran paduan, konsistensi dimensi, dan kualitas produk jadi.
-
Paduan dasar yang ditentukan: Kuningan aluminium C68700 yang diproduksi sesuai persyaratan ASTM B111 yang disepakati.
-
Geometri sirip yang disesuaikan: Tinggi sirip, pitch, ketebalan, dan panjang bersirip disesuaikan dengan desain termal.
-
Rakitan terkontrol: Kontak sirip-ke-tabung dan kualitas dimensi diverifikasi terhadap rencana inspeksi yang disepakati.
-
Dokumentasi kualitas: Sertifikat material dan laporan inspeksi tersedia sesuai dengan persyaratan kontrak.
-
Pasokan berorientasi proyek: Panjang khusus, persiapan ujung, pengemasan, dan dokumentasi untuk proyek penukar panas industri.
