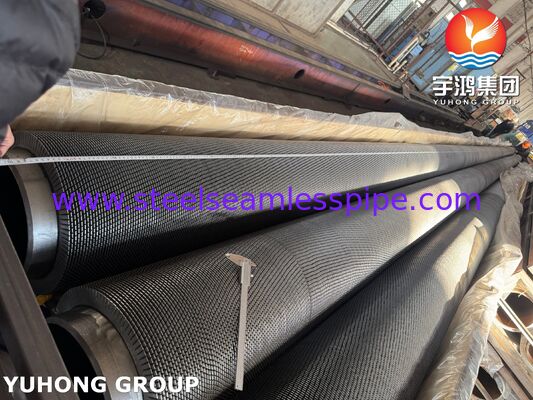

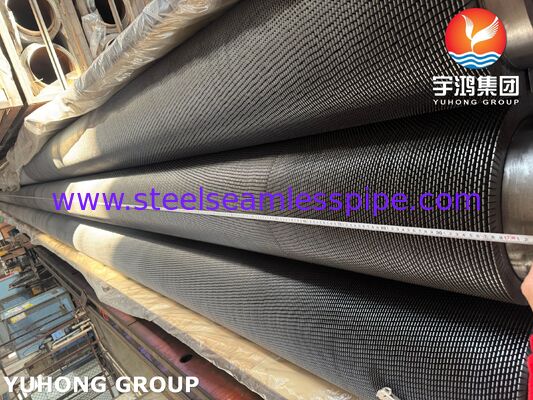

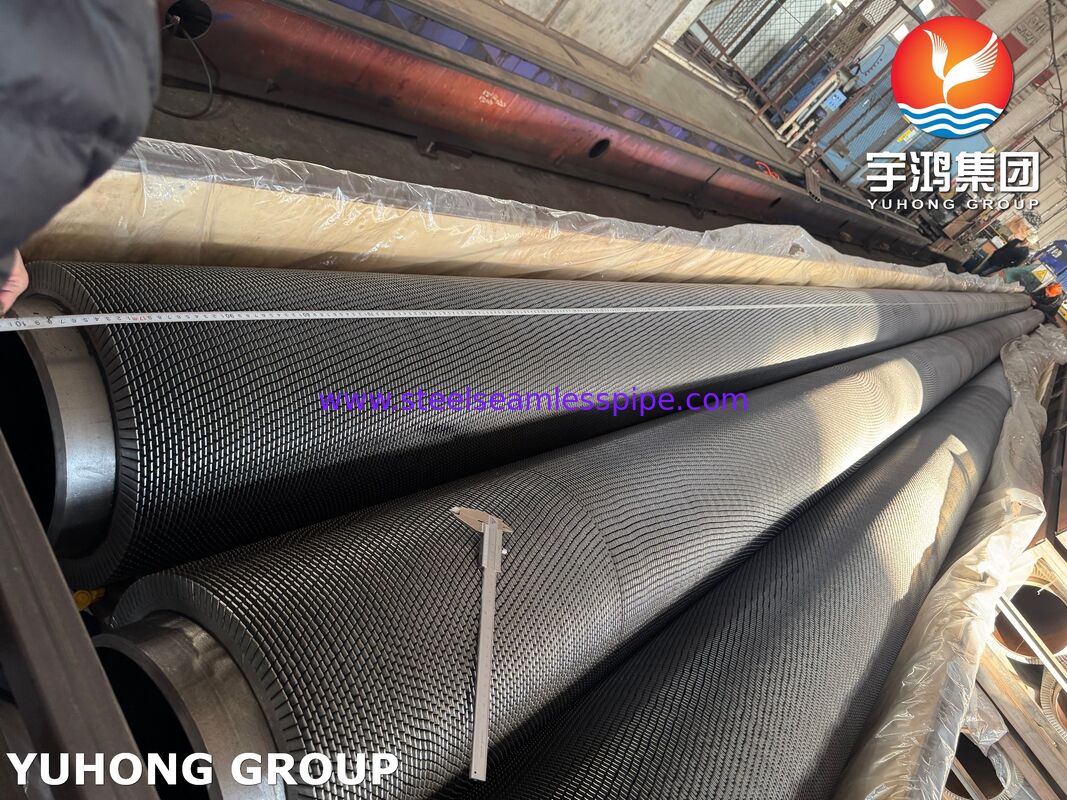

Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG

Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG

  • Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG
  • Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG
  • Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG
  • Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG
Tabung Bersirip Bergerigi ASTM A335 P22 untuk Economizer HRSG
Detail produk:
Tempat asal: Cina
Nama merek: YUHONG
Sertifikasi: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Nomor model: T/A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 500kg
Harga: To be discussed
Kemasan rincian: Kotak kayu lapis atau kotak kayu rangka besi
Waktu pengiriman: 50-120 Hari
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 5000 Meter/Hari
Kontak
Detil Deskripsi produk
Produk: Tabung Sirip Bergerigi Bahan: ASTM A335 P22
Aplikasi: Penghemat HRSG Kemasan: Kotak kayu lapis atau kotak kayu rangka besi
Menyoroti:

ASTM A335 P22 tabung berdaun

,

tabung sirip sirip HRSG ekonomizer

,

Tabung sirip p22

Tabung Bersirip Bergerigi untuk Ekonomiser HRSG – ASTM A335 P22

Kami Tabung Bersirip Bergerigi untuk Ekonomiser HRSG dirancang untuk pemulihan panas efisiensi tinggi di pembangkit listrik siklus gabungan, boiler pemulihan panas limbah, dan sistem boiler suhu tinggi lainnya. Tabung dasar diproduksi dari ASTM A335 P22, baja paduan kromium-molibdenum yang dikembangkan untuk layanan suhu tinggi.

ASTM A335 P22 mengandung sekitar 1,90–2,60% kromium dan 0,87–1,13% molibdenum, memberikan kombinasi kekuatan suhu tinggi, ketahanan oksidasi, dan ketahanan terhadap degradasi yang berguna di lingkungan boiler yang menuntut. ASTM menetapkan A335 sebagai spesifikasi pipa baja paduan feritik tanpa sambungan untuk layanan suhu tinggi.

Desain sirip bergerigi secara substansial meningkatkan permukaan perpindahan panas eksternal dibandingkan dengan tabung polos. Profil sirip tersegmentasi juga mendorong turbulensi gas, membantu meningkatkan perpindahan panas sambil mempertahankan keseimbangan praktis antara kinerja termal, ketahanan fouling, berat, dan biaya manufaktur.

Tabung ini sangat cocok untuk ekonomiser HRSG, di mana gas buang panas mentransfer energi termal sisa ke air umpan boiler sebelum air memasuki bagian suhu lebih tinggi dari sistem pembangkit uap.

Fitur Utama

  • Bahan Tabung Dasar: ASTM A335 P22 / ASME SA335 P22
  • Jenis Bahan: Baja paduan kromium-molibdenum
  • Jenis Sirip: Sirip bergerigi / tersegmentasi
  • Aplikasi Utama: Ekonomiser HRSG
  • Aplikasi Lain: Boiler pemulihan panas limbah, boiler utilitas, boiler industri, dan sistem pemulihan panas kilang
  • Manufaktur: Sirip dengan pengelasan terkontrol atau proses manufaktur lain yang disepakati
  • Kemampuan layanan suhu tinggi
  • Peningkatan perpindahan panas sisi gas yang sangat baik
  • Kekuatan mekanik yang baik pada suhu tinggi
  • Cocok untuk lingkungan pembangkit listrik yang menuntut
  • Diameter tabung, ketebalan dinding, tinggi sirip, pitch, dan panjang khusus tersedia

Rentang Ukuran Khas

Dimensi aktual harus dipilih sesuai dengan desain termal HRSG, kecepatan gas, penurunan tekanan, tekanan sisi tabung, dan persyaratan instalasi.

Item Rentang Khas
OD Tabung Dasar 25,4–63,5 mm
Ketebalan Dinding Tabung Dasar 2,5–8,0 mm
Tinggi Sirip Keseluruhan 10–25 mm
Ketebalan Sirip 0,8–2,0 mm
Pitch Sirip 2,5–8,0 mm
Panjang Tabung 3.000–18.000 mm
Kepadatan Sirip Sekitar 125–400 sirip/m
Bahan Tabung ASTM A335 P22
Bahan Sirip Baja karbon / baja paduan rendah atau bahan yang ditentukan proyek

Catatan: Ini adalah rentang manufaktur representatif daripada persyaratan dimensi ASTM yang tetap. Dimensi akhir harus ditentukan sesuai dengan desain termal dan mekanik pembeli.

Komposisi Kimia ASTM A335 P22

Komposisi berikut didasarkan pada persyaratan ASTM A335 P22:

Elemen Persyaratan ASTM A335 P22, wt.%
Karbon (C) 0,05–0,15
Mangan (Mn) 0,30–0,60
Fosfor (P) ≤ 0,025
Belerang (S) ≤ 0,025
Silikon (Si) ≤ 0,50
Kromium (Cr) 1,90–2,60
Molibdenum (Mo) 0,87–1,13

Sistem paduan kromium-molibdenum adalah alasan utama P22 banyak digunakan dalam peralatan boiler dan pemulihan panas suhu tinggi.

Sifat Mekanik

Persyaratan mekanik minimum khas untuk ASTM A335 P22 meliputi:

Properti Persyaratan
Kekuatan Tarik ≥ 415 MPa
Kekuatan Luluh ≥ 205 MPa
Elongasi Sesuai dengan persyaratan spesimen dan ketebalan ASTM A335 yang berlaku
Kekerasan Sesuai dengan persyaratan ASTM A335 yang berlaku

Untuk pipa P22 standar, kekuatan tarik minimum yang umum dirujuk adalah 415 MPa (60 ksi) dan kekuatan luluh minimum adalah 205 MPa (30 ksi). ASTM A335 juga menetapkan persyaratan mengenai pengujian tarik, kekerasan, dan pengujian mekanik lainnya.

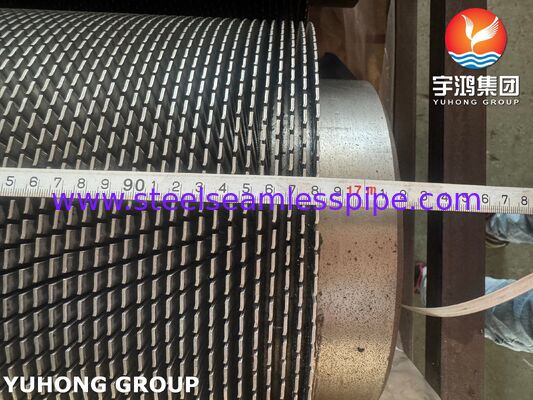

Desain Sirip Bergerigi

Sirip bergerigi terdiri dari strip sirip kontinu yang dibentuk dengan potongan atau slot yang berjarak teratur. Dibandingkan dengan sirip kontinu polos, konfigurasi tersegmentasi ini dapat mengganggu lapisan batas dan meningkatkan turbulensi sisi gas.

Untuk ekonomiser HRSG, desain ini memberikan beberapa keuntungan:

  • Peningkatan area perpindahan panas eksternal
  • Peningkatan perpindahan panas sisi gas
  • Pencampuran aliran gas yang lebih baik di sekitar permukaan sirip
  • Pengurangan resistansi termal sirip kontinu
  • Kesesuaian yang baik untuk peralatan pemulihan panas yang ringkas
  • Ketahanan praktis terhadap ekspansi termal dan tegangan operasional
  • Optimasi fleksibel tinggi dan pitch sirip sesuai dengan persyaratan penurunan tekanan sisi gas

Geometri sirip dapat disesuaikan untuk suhu gas buang HRSG yang berbeda, komposisi gas, kecepatan, dan penurunan tekanan yang diizinkan.

Proses Manufaktur

Tabung bersirip bergerigi kami dapat diproduksi melalui proses pembentukan dan pemasangan sirip yang terkontrol yang dirancang untuk mempertahankan geometri sirip yang konsisten dan kontak tabung-ke-sirip yang andal.

Langkah-langkah produksi khas meliputi:

  1. Inspeksi tabung dasar P22
  2. Persiapan permukaan tabung
  3. Persiapan strip sirip
  4. Pembentukan serrasi / segmentasi
  5. Pemasangan sirip terkontrol
  6. Kalibrasi pitch dan tinggi sirip
  7. Inspeksi dimensi
  8. Pembersihan permukaan
  9. NDT dan pengujian tekanan akhir
  10. Penandaan, pengawetan, dan pengemasan

Perhatian khusus diberikan pada kualitas pemasangan sirip karena kontak termal yang andal antara sirip dan tabung sangat penting untuk mempertahankan kinerja perpindahan panas selama operasi HRSG jangka panjang.

Inspeksi dan Pengujian

Kontrol kualitas dapat mencakup inspeksi dan pengujian berikut sesuai dengan spesifikasi ASTM/ASME yang berlaku, pesanan pembelian, dan persyaratan proyek:

1. Analisis Kimia

Analisis kimia panas dan/atau produk dilakukan untuk memverifikasi kepatuhan dengan kimia P22 yang ditentukan.

2. Uji Tarik

Pengujian tarik memverifikasi kekuatan tarik, kekuatan luluh, dan elongasi yang diperlukan dari tabung dasar P22.

3. Uji Kekerasan

Pengujian kekerasan dilakukan sesuai dengan persyaratan ASTM A335 yang berlaku.

4. Uji Hidrostatik

ASTM A335 mengharuskan setiap panjang pipa menjalani pengujian hidrostatik, tunduk pada ketentuan spesifikasi.

5. Uji Non-Destruktif

Tergantung pada spesifikasi pesanan, NDT dapat mencakup:

  • Pengujian ultrasonik (UT)
  • Pemeriksaan arus eddy
  • Pengujian partikel magnetik (MT)
  • Pengujian penetran cair (PT), jika berlaku
  • Pemeriksaan sambungan las/sirip

ASTM A335 mengharuskan pemeriksaan dengan metode pemeriksaan non-destruktif yang berlaku, dengan batasan metode dan ukuran yang diatur oleh persyaratan yang relevan.

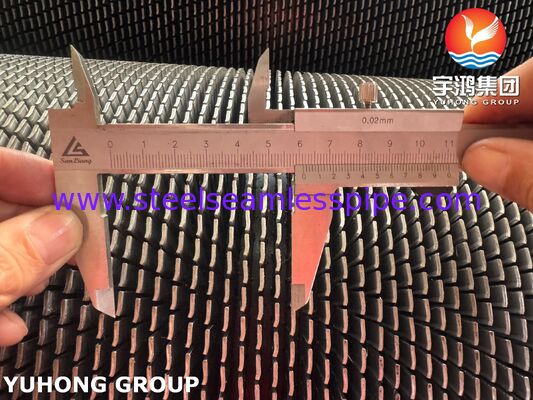

6. Inspeksi Dimensi

Parameter berikut diperiksa:

  • Diameter luar tabung
  • Ketebalan dinding tabung
  • Kelurusan tabung
  • Panjang tabung
  • Tinggi sirip
  • Ketebalan sirip
  • Pitch sirip
  • Kepadatan sirip
  • Pemasangan sirip ke tabung
  • Diameter bersirip keseluruhan

7. Inspeksi Visual dan Permukaan

Permukaan tabung dan sirip diperiksa dari retakan, oksidasi berlebihan, kerusakan mekanis, pemasangan sirip yang tidak lengkap, dan cacat manufaktur lainnya.

Aplikasi

Ekonomiser HRSG

Aplikasi utama dari tabung bersirip bergerigi P22 ini adalah bagian ekonomiser dari Heat Recovery Steam Generators (HRSG).

Dalam pembangkit listrik siklus gabungan, ekonomiser memulihkan energi dari gas panas yang keluar dari jalur buang turbin gas/jalur pemulihan panas dan menggunakannya untuk memanaskan awal air umpan boiler. Ini mengurangi energi yang dibutuhkan pada tahap pembangkit uap berikutnya dan berkontribusi pada peningkatan efisiensi pembangkit secara keseluruhan.

Boiler Pemulihan Panas Limbah

Mereka juga cocok untuk sistem pemulihan panas limbah industri di mana gas buang suhu tinggi tersedia dari:

  • Turbin gas
  • Tungku proses
  • Unit kilang
  • Pabrik petrokimia
  • Peralatan produksi baja
  • Sistem pembakaran industri

Boiler Utilitas dan Industri

Tabung bersirip bergerigi P22 juga dapat ditentukan untuk bagian ekonomiser dan pemulihan panas tertentu dari boiler konvensional di mana suhu, tekanan, dan kondisi desain sesuai.

Mengapa Memilih ASTM A335 P22?

P22 adalah pilihan praktis untuk layanan suhu tinggi yang menuntut karena komposisi paduan kromium-molibdenumnya memberikan kinerja suhu tinggi yang lebih baik daripada bahan tabung baja karbon biasa.

Kombinasi dari:

  • Kekuatan suhu tinggi
  • Ketahanan oksidasi yang dibantu kromium
  • Kinerja suhu tinggi yang ditingkatkan molibdenum
  • Kemampuan las yang baik di bawah prosedur yang sesuai
  • Kompatibilitas dengan aplikasi boiler dan pemulihan panas

membuatnya sangat cocok untuk desain ekonomiser HRSG yang direkayasa.

Standar yang Berlaku

Tergantung pada spesifikasi proyek, tabung bersirip bergerigi kami dapat dipasok dengan referensi ke:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Persyaratan ASME Boiler and Pressure Vessel Code yang berlaku
  • Spesifikasi fabrikasi HRSG khusus proyek
  • Gambar dan rencana inspeksi yang disetujui pelanggan

ASTM A335 secara khusus mencakup pipa baja paduan feritik tanpa sambungan yang ditujukan untuk layanan suhu tinggi dan mencakup persyaratan mengenai komposisi kimia, sifat tarik, kekerasan, pengujian hidrostatik, dan pemeriksaan non-destruktif.

Manufaktur Kustom

Kami dapat memproduksi tabung bersirip bergerigi P22 sesuai dengan gambar pelanggan atau persyaratan desain termal, termasuk yang disesuaikan:

  • OD dan ketebalan dinding tabung
  • Panjang tabung
  • Tinggi sirip
  • Pitch sirip
  • Ketebalan sirip
  • Kepadatan sirip
  • Bahan sirip
  • Metode pemasangan sirip
  • Ujung polos
  • Konfigurasi lentur tabung
  • Persyaratan inspeksi dan pengujian
  • Pengemasan dan penandaan

Untuk proyek HRSG, penyediaan dimensi tabung dan geometri sirip bersama dengan suhu gas yang diperlukan, tekanan sisi tabung, kecepatan gas, dan penurunan tekanan yang diizinkan memungkinkan desain tabung bersirip dioptimalkan untuk tugas ekonomiser yang dimaksud.

Ringkasan Produk

Tabung Bersirip Bergerigi ASTM A335 P22 untuk Ekonomiser HRSG menggabungkan tabung baja paduan kromium-molibdenum suhu tinggi dengan permukaan perpindahan panas bergerigi yang diperbesar. Mereka direkayasa terutama untuk ekonomiser HRSG dan sistem pemulihan panas limbah industri, di mana pemulihan panas yang efisien, keandalan mekanik, dan layanan suhu tinggi jangka panjang sangat penting.
