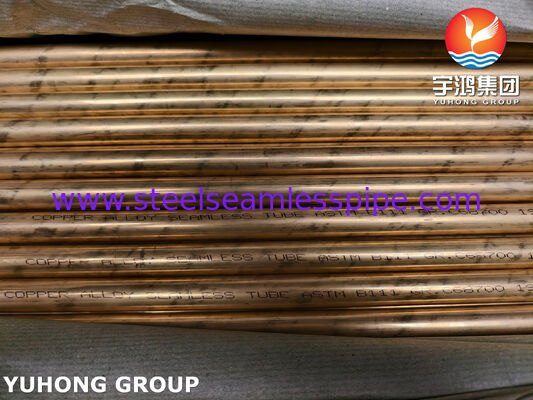

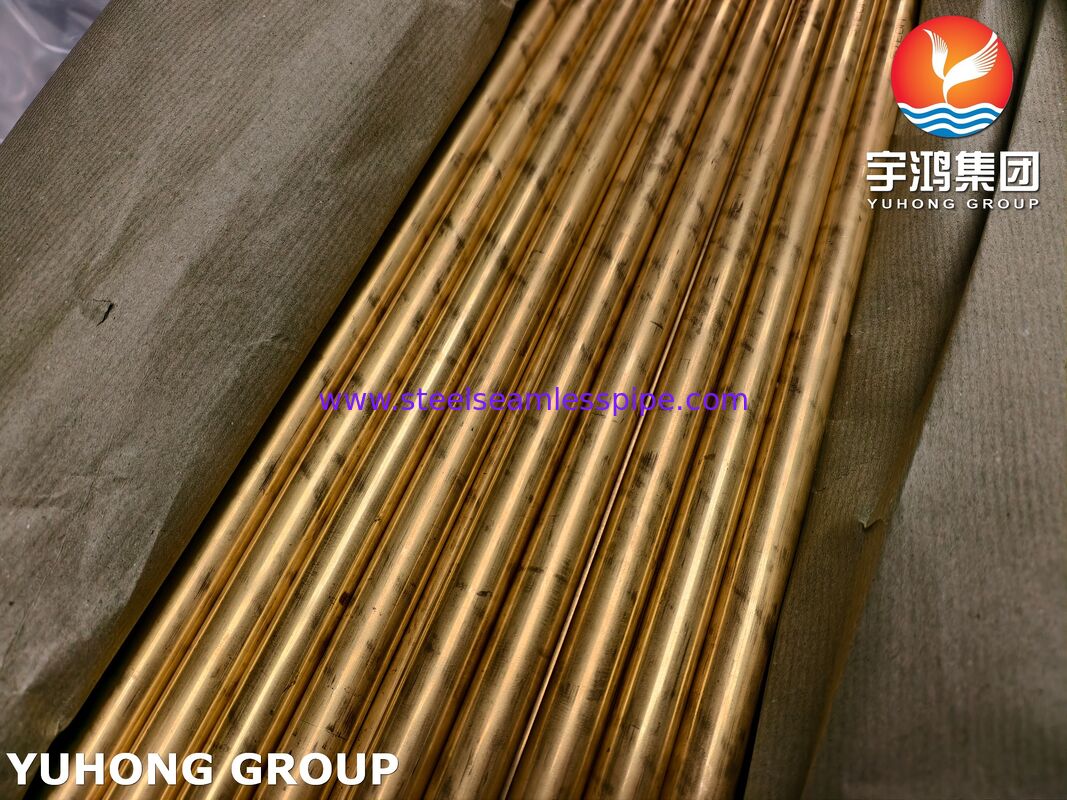

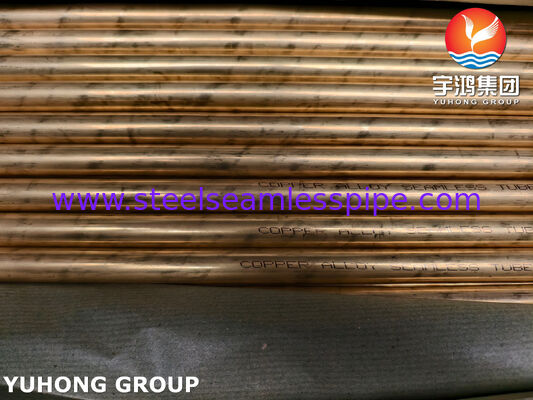

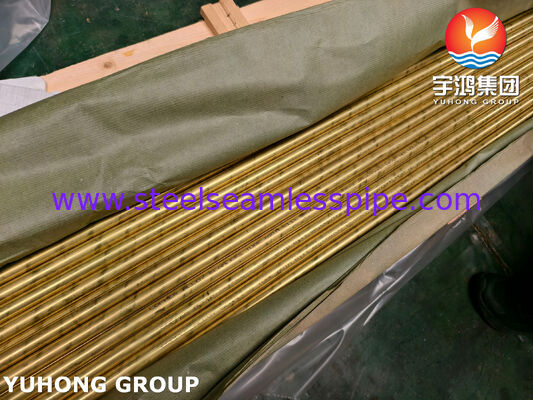

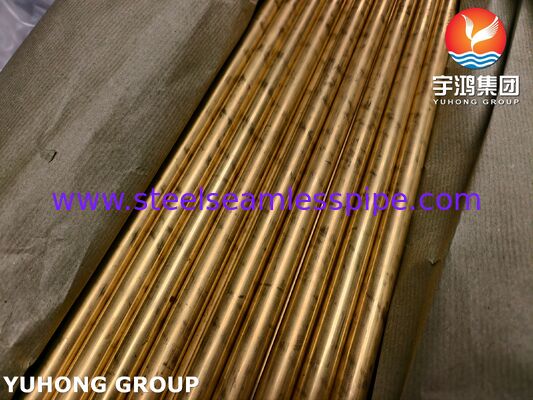

ASTM B111 C68700 Aluminium Brass Seamless Tube untuk Exchanger Panas dan Kondensor
ASTM B111 C68700 tabung paduan tembaga adalah tabung kuningan aluminium tanpa jahitan yang diproduksi untuk aplikasi kondensor, evaporator dan penukar panas.
UNS C68700 diklasifikasikan sebagaiKuningan Aluminium, Tipe Bdi bawah ASTM B111/B111M. Paduan ini adalah bahan tembaga-sink-aluminium dengan kandungan arsenik terkontrol. Komposisi kimia yang ditentukan meliputi 76,0 ∼79,0% tembaga, 1,8 ∼2,5% aluminium dan 0,02 ∼0.06% arsenik, dengan seng sebagai keseimbangan.
Tabung dapat disediakan dalam berbagai tempering dan konfigurasi dimensi sesuai dengan ASTM B111/B111M dan persyaratan proyek.evaporator dan peralatan industri lain untuk transfer panas.
Spesifikasi Teknis
| Artikel |
Spesifikasi |
| Nama produk |
C68700 Tabung tanpa jahitan Kuningan Aluminium |
| Standar |
ASTM B111 / ASTM B111M |
| ASME setara |
ASME SB111 / SB111M ketika ditentukan |
| UNS |
C68700 |
| Jenis paduan |
Paduan Tembaga-Sink-Aluminium |
| Deskripsi Umum |
Aluminium Kuningan Tipe B |
| Tipe tabung |
Tanpa jahitan |
| Proses Produksi |
Ekstrusi / Gambar / Annealing / Straightening sesuai dengan kasusnya |
| Diameter luar |
Hingga 80 mm di bawah lingkup ASTM B111; ukuran lain berdasarkan kesepakatan |
| Ketebalan dinding |
Menurut spesifikasi dan persyaratan proyek |
| Panjang |
Panjang lurus, disesuaikan |
| Temperature |
O61 Dianalisis, Dibersihkan, Dibersihkan keras atau kondisi yang berlaku |
| Permukaan |
Pengerjaan akhir / permukaan bersih |
| Kondisi Akhir |
Plain End atau disesuaikan |
| Pengujian |
Uji Eddy Current, Hydrostatic, Pneumatic dan uji mekanik yang berlaku |
| Dokumen |
MTC dan dokumen inspeksi |
C68700 Komposisi kimia
Komposisi kimia C68700 dikontrol sesuai dengan persyaratan ASTM B111 yang berlaku.
| Elemen |
Persyaratan ASTM B111 C68700 |
| Tembaga (Cu) |
76.0 ¢ 79,0% |
| Aluminium (Al) |
10,8 ∼2,5% |
| Arsenik (As) |
00,02 ∼ 0,06% |
| Besi (Fe) |
≤ 0,06% |
| Timah (Pb) |
≤ 0,07% |
| Zinc (Zn) |
Saldo |
Sifat Mekanis
Sifat mekanik tergantung pada suhu yang ditentukan.
UntukC68700 O61 tabung api, persyaratan minimum ASTM B111 yang sering dirujuk meliputi:
| Properti |
O61 Persyaratan Annealed |
| Kekuatan tarik |
≥ 345 MPa |
| Kekuatan Hasil |
≥ 125 MPa |
| Kekerasan |
Menurut persyaratan temper ASTM B111 |
Proses Produksi
C68700 tabung paduan tembaga tanpa jahitan diproduksi melalui proses produksi tabung terkontrol.
1. Persediaan Bilet
Bahan paduan tembaga disiapkan sesuai dengan persyaratan komposisi kimia dan identifikasi panas C68700.
2Ekstrusi dan Penembusan
Bulat diproses untuk membentuk tabung berongga yang cocok untuk operasi menarik berikutnya.
3. Menggambar dingin
Menggambar dingin digunakan untuk mencapai diameter luar yang diperlukan, ketebalan dinding dan toleransi dimensi.
4Pengolahan panas
Annealing atau perawatan termal lainnya yang berlaku dilakukan sesuai dengan suhu yang ditentukan dan persyaratan ASTM B111.
5. Luruskan dan memotong
Tabung-tabung dihaluskan dan dipotong ke panjang yang dibutuhkan.
6. Pemeriksaan akhir
Uji dimensi, permukaan dan uji mekanik dan non-destruktif yang berlaku dilakukan sebelum pengiriman.
Dimensi tabung
Tabung kuningan aluminium C68700 dapat disediakan dalam berbagai kombinasi diameter luar dan ketebalan dinding.
Informasi pesanan yang khas meliputi:
-
Diameter luar
-
Ketebalan dinding
-
Panjang tabung
-
Temperature
-
Toleransi dimensi
-
Kondisi akhir
-
Kondisi permukaan
-
Persyaratan pengujian
Untuk proyek kondensor dan penukar panas, dimensi tabung dapat diproduksi sesuai dengan gambar lembaran tabung pelanggan, spesifikasi peralatan atau jadwal tabung.
Pengolahan Panas dan Temperature
ASTM B111/B111M menentukan beberapa kondisi tabung, termasuk:
Tempering yang dipilih mempengaruhi sifat mekanik dan karakteristik pembentukan tabung. ASTM B111/B111M-24 secara khusus mengidentifikasi kondisi yang tersedia untuk tabung tembaga dan paduan tembaga.
Untuk aplikasi yang melibatkan perluasan tabung, lentur atau instalasi tabung-ke-tabung, tempering yang tepat harus dikonfirmasi selama tahap rekayasa.
Pengujian dan Kontrol Kualitas
Kontrol kualitas dapat dilakukan sesuai dengan ASTM B111/B111M dan persyaratan pembelian pelanggan.
Pemeriksaan Kimia
-
Analisis kimia panas
-
Verifikasi Cu
-
Al verifikasi
-
Sebagai verifikasi
-
Kontrol Fe dan Pb
-
Pelacakan nomor panas
Pengujian Mekanis
Uji tabung
Tes ASTM B111 yang berlaku dapat mencakup:
-
Uji ekspansi
-
Uji perataan
-
Uji tegangan residual
-
Uji arus eddy
-
Uji hidrostatik
-
Uji pneumatik
ASTM B111/B111M-24 secara khusus mengidentifikasi pengujian ekspansi, perataan dan beban residual bersama dengan pengujian arus pusaran, hidrostatik dan pneumatik dalam persyaratan produknya.
Pemeriksaan Dimensi
Pemeriksaan dapat mencakup:
-
Diameter luar
-
Ketebalan dinding
-
Panjang
-
Kejujuran
-
Ovalitas
-
Kondisi akhir
-
Kondisi permukaan
Aplikasi
Kondensator permukaan
C68700 tabung tanpa jahitan ditentukan untuk aplikasi tabung kondensor yang tercakup dalam ASTM B111.
Penukar Panas
Tabung-tabung ini dapat digunakan sebagai tabung transfer panas dalam penukar panas shell-and-tube di mana kuningan aluminium C68700 ditentukan.
Pengukus
ASTM B111 mencakup aplikasi evaporator dalam ruang lingkupnya untuk tabung tanpa jahitan tembaga dan paduan tembaga.
Peralatan pendingin industri
Peralatan khas dapat mencakup:
-
Kondensator permukaan
-
Mesin penukar panas kerucut dan tabung
-
Pengukus
-
Mesin pendingin industri
-
Peralatan pemindahan panas untuk pembangkit listrik
-
Peralatan pendingin laut dan proses
