Tabung Paduan Tembaga Seamless DIN 17660 CuZn20Al2 F39 untuk Penukar Panas

Tinjauan Produk

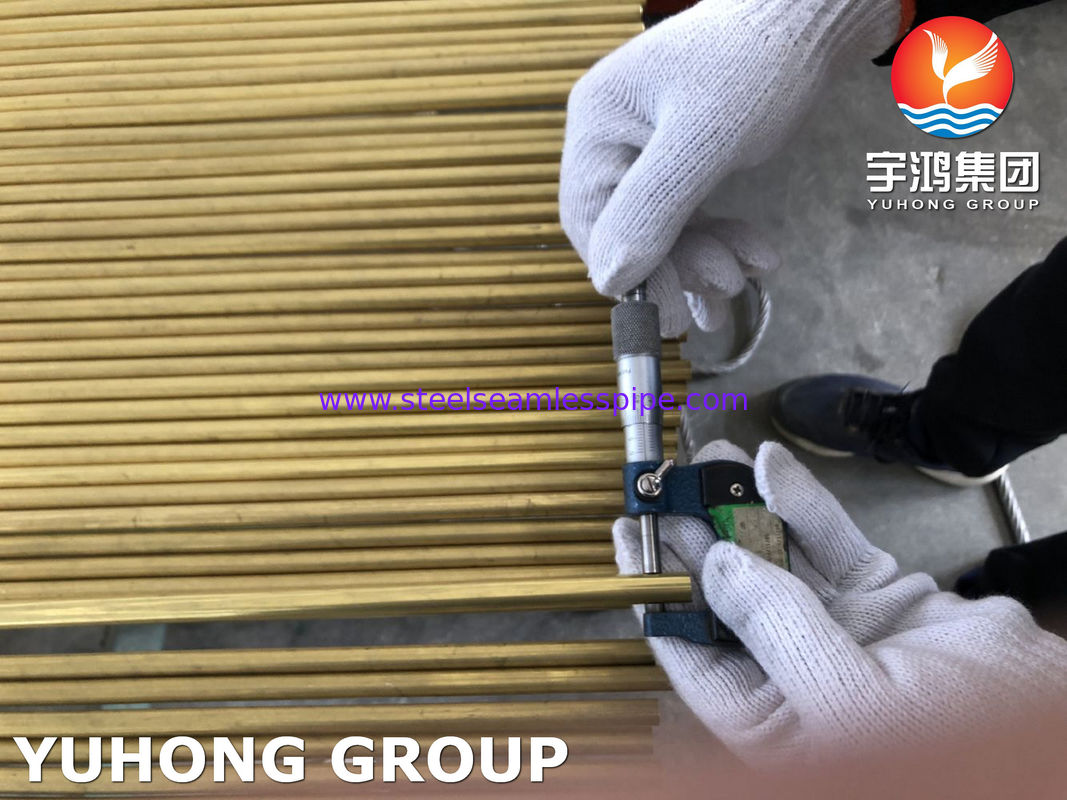

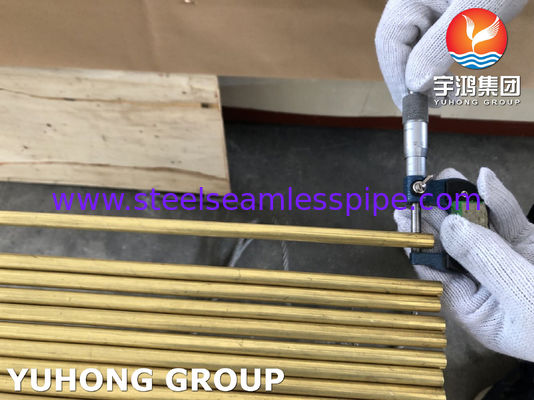

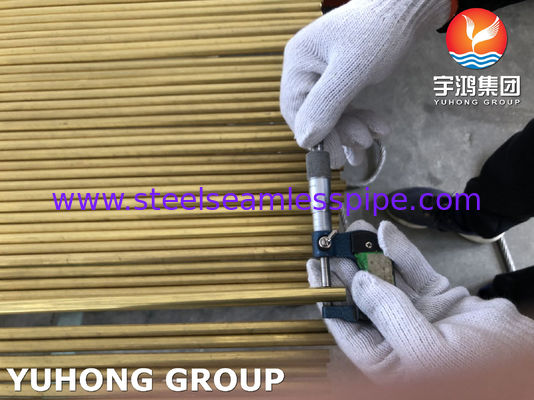

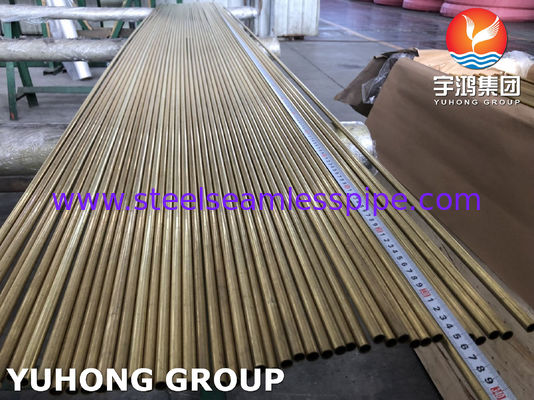

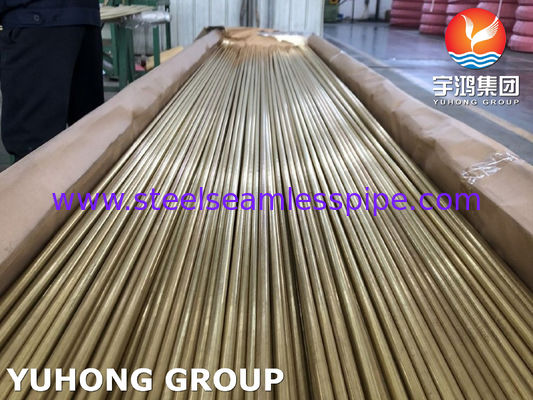

Tabung paduan tembaga seamless DIN 17660 CuZn20Al2 F39 adalah tabung kuningan aluminium yang diproduksi untuk penukar panas, kondensor, dan aplikasi perpindahan panas industri lainnya.

CuZn20Al2 adalah paduan tembaga-seng-aluminium. Penunjukan F39 mengidentifikasi kondisi material yang ditentukan dengan persyaratan mekanis yang terdefinisi. Produk ini dipasok sebagai tabung bulat seamless dan dapat diproduksi dalam diameter luar, ketebalan dinding, dan panjang yang disesuaikan sesuai dengan persyaratan proyek.

Tabung ini cocok untuk peralatan di mana tabung paduan tembaga ditentukan untuk layanan perpindahan panas, termasuk kondensor, penukar panas, dan sistem evaporator.

Untuk proyek yang memerlukan penunjukan material Eropa yang tepat, standar yang berlaku, grade material, temper, dan bentuk produk harus dikonfirmasi terhadap spesifikasi pembelian dan sertifikat material.

Spesifikasi Teknis

Informasi produk yang ada mencantumkan CuZn20Al2 F39 sebagai tabung paduan tembaga seamless dan memberikan dimensi yang disesuaikan untuk aplikasi penukar panas industri.

Penunjukan Material

CuZn20Al2

CuZn20Al2 termasuk dalam keluarga paduan tembaga-seng dengan aluminium sebagai elemen paduan.

Informasi produk yang tersedia mengidentifikasi paduan dengan perkiraan:

• Tembaga: 76,0–79,0%

• Aluminium: 1,8–2,5%

• Seng: Sisa

• Timbal dan besi dikontrol sesuai spesifikasi yang berlaku

Komposisi kimia yang tepat harus diverifikasi terhadap edisi DIN 17660 yang berlaku dan sertifikat uji material untuk batch yang dipasok.

Identifikasi Material Penting

CuZn20Al2 tidak boleh dideskripsikan sebagai CW509L.

CW509L adalah penunjukan Eropa untuk CuZn40, dengan tembaga sekitar 59,5–61,5% dan seng sebagai sisanya. Ini adalah grade kuningan yang berbeda dari CuZn20Al2.

Oleh karena itu, halaman produk tidak boleh menggunakan:

CuZn20Al2 / CW509L

sebagai penunjukan material yang dapat dipertukarkan.

Jika MTC pelanggan benar-benar menentukan CW509L / CuZn40, maka ini harus diperlakukan sebagai halaman produk yang berbeda.

Komposisi Kimia

Untuk material CuZn20Al2 yang tercantum pada data produk yang ada:

Analisis panas yang tepat harus dilaporkan sesuai dengan standar material yang berlaku dan pesanan pembelian.

Sifat Mekanik – F39

Data teknis yang ada untuk CuZn20Al2 F39 menentukan:

Nilai-nilai ini harus dipertahankan hanya ketika material yang dipasok dan edisi standar yang berlaku mengkonfirmasi kondisi F39. MTC harus menjadi acuan untuk setiap lot produksi.

Proses Manufaktur

Tabung CuZn20Al2 F39 dapat diproduksi melalui proses produksi tabung paduan tembaga seamless yang terkontrol:

1. Persiapan bahan baku paduan tembaga

2. Inspeksi billet dan identifikasi panas

3. Ekstrusi panas atau penusukan

4. Penarikan dingin

5. Perlakuan panas menengah jika diperlukan

6. Ukuran akhir

7. Pelurusan

8. Pemotongan

9. Pembersihan permukaan

10. Pengujian non-destruktif

11. Inspeksi dimensi

12. Penandaan dan pengemasan akhir

Rute produksi aktual tergantung pada dimensi tabung yang ditentukan, temper, dan persyaratan teknis yang berlaku.

Dimensi Tabung

Dimensi yang tersedia dapat disesuaikan sesuai dengan persyaratan pelanggan.

Informasi pesanan tipikal meliputi:

• Diameter luar

• Ketebalan dinding

• Panjang tabung

• Toleransi dimensi

• Kondisi permukaan

• Kondisi ujung

• Kondisi material

• Persyaratan pengujian

Untuk aplikasi penukar panas, dimensi tabung dapat dikoordinasikan dengan diameter lubang pelat tabung, pitch tabung, dan persyaratan ekspansi tabung.

Finishing Permukaan

Kondisi permukaan yang tersedia mungkin termasuk:

• Mill finish

• Permukaan bersih

• Permukaan poles

• Bright finish jika ditentukan

Kondisi permukaan yang diperlukan harus dinyatakan dalam pesanan pembelian ketika finishing tertentu diperlukan.

Pengujian Non-Destruktif

Pengujian arus eddy dapat diterapkan pada tabung paduan tembaga seamless sesuai dengan spesifikasi produk yang berlaku dan persyaratan pembelian.

Pengujian tambahan dapat mencakup:

• Uji Arus Eddy

• Uji Hidrostatik

• Uji Pneumatik

• Inspeksi Dimensi

• Inspeksi Permukaan

Metode pengujian yang tepat harus ditentukan sesuai dengan standar yang berlaku dan persyaratan pelanggan.

Aplikasi Penukar Panas

Tabung seamless CuZn20Al2 F39 dapat digunakan dalam peralatan seperti:

• Penukar panas shell-and-tube

• Kondensor permukaan

• Kondensor industri

• Evaporator

• Pendingin oli

• Sistem air pendingin

• Sistem kondensor uap

• Peralatan pendingin terkait turbin

Informasi produk yang ada secara khusus mengidentifikasi penukar panas, evaporator, kondensor, kondensor uap kelenjar, ejector uap, dan pendingin oli turbin di antara aplikasinya.

Aplikasi Tabung Kondensor

Tabung paduan tembaga banyak digunakan sebagai tabung perpindahan panas dalam peralatan kondensor.

Untuk proyek kondensor tertentu, pemilihan material harus mempertimbangkan:

• Kimia air pendingin

• Suhu

• Kecepatan aliran

• Lingkungan sisi tabung

• Material pelat tabung

• Metode penyambungan tabung ke pelat tabung

• Persyaratan desain

Pernyataan ketahanan korosi generik tidak boleh menggantikan pemilihan material spesifik aplikasi.

Pemasangan Tabung ke Pelat Tabung

Untuk aplikasi penukar panas dan kondensor, OD tabung dan ketebalan dinding harus disesuaikan dengan desain pelat tabung.

Tergantung pada desain peralatan, tabung dapat dipasang dengan:

• Ekspansi mekanis

• Penggulungan tabung

• Metode penyambungan tabung ke pelat tabung lainnya yang ditentukan oleh desainer peralatan

Kondisi material yang dipilih harus dipertimbangkan saat merancang proses ekspansi tabung.
