ASTM B111 C71640 tabung tembaga-nikel tanpa jahitan - paduan CuNi30Fe untuk kondensor laut & penukar panas
YUHONG Group, dengan lebih dari 35 tahun keahlian industri dan jaringan pasokan global yang melayani 85 negara, mengkhususkan diri dalam solusi tabung paduan non-ferrous berkinerja tinggi.Kami ASTM B111 C71640 Tembaga-nikel tabung Seamless diproduksi untuk memenuhi standar internasional yang ketat untuk aplikasi penting dalam kondensator lautKami memastikan pelacakan penuh, kontrol kualitas yang ketat, dan kinerja yang dapat diandalkan untuk kondisi layanan yang menuntut di seluruh dunia.
Komposisi kimia - ASTM B111 C71640 (UNS C71640 / CW353H)
| Elemen |
Komposisi (%) |
| Tembaga (Cu) + Perak (Ag) |
Sisanya |
| Nikel (Ni) + Kobalt (Co) |
29.0 - 32.0 |
| Besi (Fe) |
1.7 - 2.3 |
| Mangan (Mn) |
1.5 - 2.5 |
| Karbon (C), maksimal |
0.06 |
| Sulfur (S), maksimal |
0.03 |
Komposisi nominal:66% Cu - 30% Ni - 2% Fe - 2% Mn
Konten besi dan mangan yang tinggi ̇ lebih tinggi dari standar C71500 (70/30 Cu-Ni) ̇ memperkuat film proteksi permukaan oksida, memberikan ketahanan yang unggul terhadap serangan benturan di air laut yang mengalir.
Sifat Mekanis dengan Temperature - ASTM B111
| Temperature |
Kekuatan tarik, menit |
Kekuatan hasil, min (0,5% perpanjangan) |
Perpanjangan |
| O61 (Dilapisi) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40% |
| HR50 (Drawn & Stress-Relieved) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
Menurut persyaratan ASTM B111
Persyaratan Pembuatan dan Pengujian - Kepatuhan ASTM B111

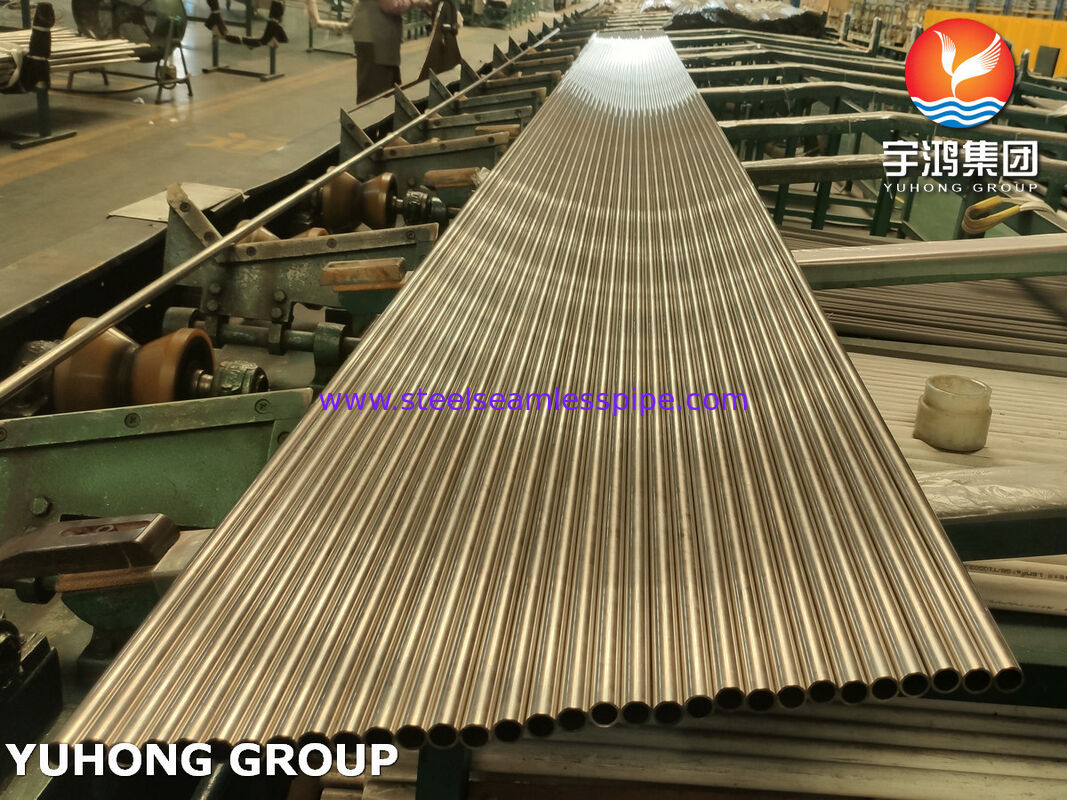

Semua tabung diproduksi sebagaitanpa jahitanproduk melalui proses ekstrusi dan cold-drawing, dengan kisaran dimensi hingga 31⁄8 inci (80 mm) OD. Tes wajib berikut diterapkan menurut ASTM B111:
| Jenis pengujian |
Persyaratan |
| Uji ekspansi |
30% dari diameter luar (menurut Tabel 4) |
| Uji hidrostatik |
Maksimal 1000 psi (7 MPa) kecuali ditentukan lain |
| Uji arus Eddy |
100% wajib untuk jaminan kualitas (ASTM E243) |
| Ukuran butiran (dipanaskan) |
0.010 - 0,045 mm |
| Evaluasi Stres Sisa |
Uji uap merkuri nitrat atau amonia |
Pengujian eddy-current sekarang adalah metode NDT utama di sebagian besar pabrik, dengan pengujian hidrostatik dilakukan ketika ditentukan untuk layanan subsea atau nuklir.
Catatan penting pembuatan:Akhir permukaan dan kondisi awal sangat penting untuk masa pakai.Penelitian menunjukkan bahwa pengolahan dan persiapan permukaan secara langsung mempengaruhi pembentukan lapisan oksida pelindung yang diperkaya Fe/Mn yang memberikan ketahanan terhadap erosi dan korosiKami menjaga kontrol yang ketat atas kondisi permukaan melalui proses pengolahan dan pengelasan yang terkontrol.
Kemampuan Pabrik & Kelas Bahan Komplementer
Selain tabung telanjang, Yuhong Group memasok paket komponen penukar panas lengkap:
| komponen |
Materi yang Tersedia |
| Lembar tabung |
ASME SB171 C71640, C71500, C70600 |
| Plat Baffle |
Baja karbon, baja tahan karat, atau paduan tembaga per desain |
| Tutup Saluran & Kepala |
Bahan yang sesuai dengan ASME |
| Tabung U Bend |
C71640, C71500, C70600 |
| Rangkaian tabung |
Rangkaian penuh dengan tabung C71640 |
Kami mendukungukuran khusus, U-bending, fining (low-fin/high-fin), dan pembuatan bundel lengkap.
Skenario Aplikasi
- Kondensator permukaandalam pelayanan pelayaran dan pembangkit listrik
- Mesin penukar panas kerucut dan tabungdi platform lepas pantai
- Pengukusdi pabrik desalinasi (MSF dan MED)
- Pemanas air garamdan bagian penolakan panas
- Sistem pendingin airdengan air laut atau air asin
- Saluran air laut berkecepatan tinggidi mana ketahanan erosi sangat penting
Keuntungan Teknis & Kustomisasi
Ketahanan erosi-korosi:Komposisi 2% Fe + 2% Mn memungkinkan C71640 untuk menahan kecepatan aliran yang lebih tinggi daripada paduan standar C70600 (90/10) dan C71500 (70/30).Ini memberikan erosi terbaik dan ketahanan benturan di antara kelas tembaga-nikel sambil mempertahankan perilaku antifouling alami keluarga.
Resistensi Biofouling:Paduan tembaga-nikel secara alami tahan terhadap biofouling laut, mengurangi frekuensi pemeliharaan dan mempertahankan efisiensi transfer panas selama interval layanan yang diperpanjang.
Rentang suhu:Suhu kerja maksimum hingga 300°C (572°F).
Opsi kustomisasi:
- Dimensi: Custom OD, ketebalan dinding, dan panjang
- Pemanasan: O61 (dipanaskan) atau HR50 (ditarik/dihilangkan tegangan)
- Pengerjaan akhir: Cerah dipanaskan, dicampur, atau dipoles
- Bentuk: Lurus, melengkung U, atau bergulir
- Pemasangan akhir: polos, bergelombang, atau berujung
FAQ Teknis - Pertanyaan Umum Industri
T: Apa perbedaan antara C71640 dan C71500 (70/30 Cu-Ni)?
C71640 adalah paduan 70/30 yang dimodifikasi dengan Fe (1,7-2,3%) dan Mn (1,5-2,5%) yang tinggi dibandingkan dengan C71500 (Fe 0,4-1,0%, Mn 1,0% max).Hal ini memberikan kekuatan yang lebih tinggi dan ketahanan erosi-korosi yang lebih baik di air laut yang sarat pasir.
T: Mengapa C71640 ditentukan untuk pabrik desalinasi MSF?
Desalinasi kilat multi-tahap melibatkan garam garam suhu tinggi dengan zat padat yang tersuspensi pada kecepatan tinggi.C71640 dikembangkan khusus untuk tugas ini dan telah sangat sukses dalam penolakan panas dan bagian pemanas air garam.
T: Metode NDT apa yang diterapkan pada tabung ASTM B111?
Menurut ASTM B111, setiap tabung menjalani pengujian eddy-current (ASTM E243) atau pengujian hidrostatik.
