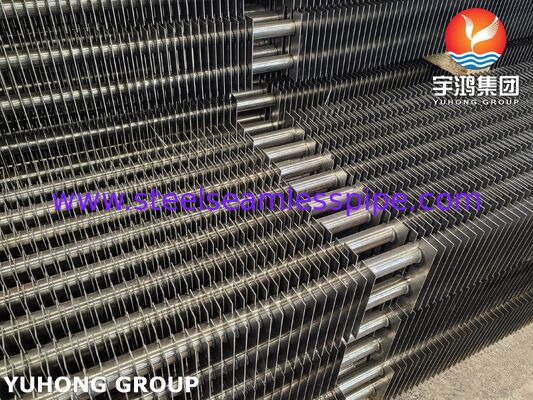

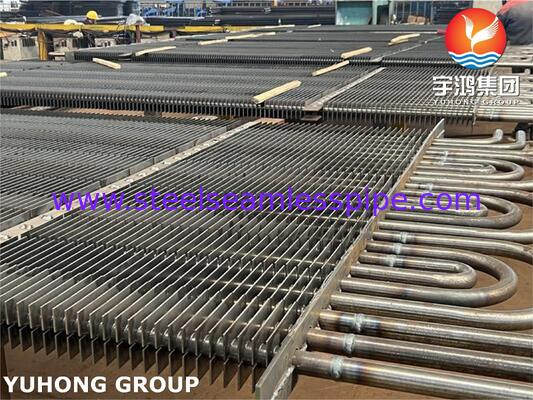

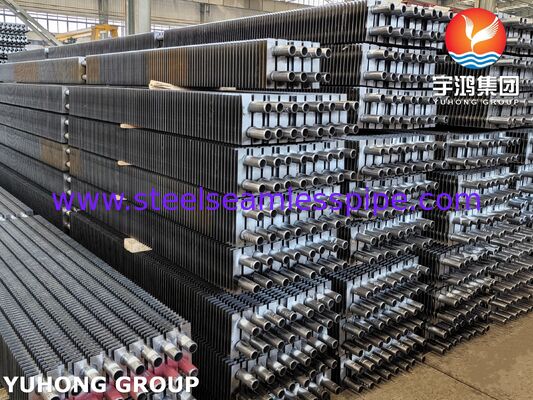

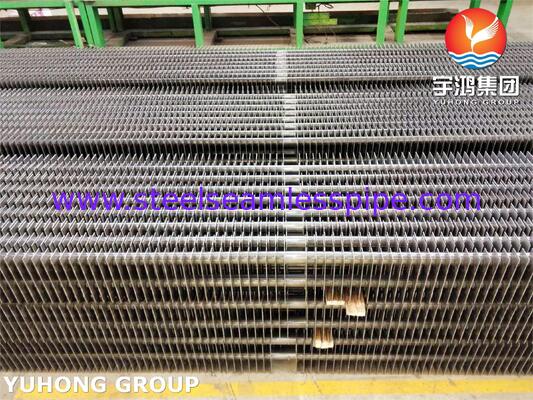

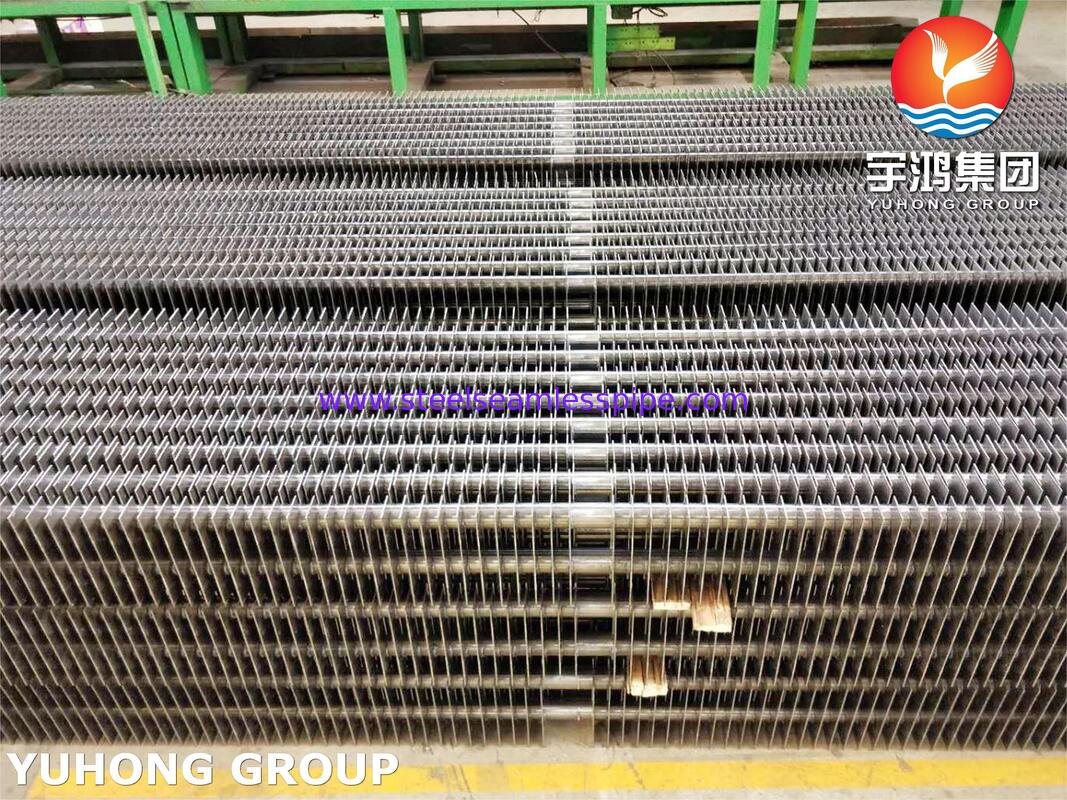

Pipa Bersirip Dilas Frekuensi Tinggi untuk Superheater – ASTM A192
Gambaran Produk
Pipa bersirip dilas frekuensi tinggi untuk superheater adalah komponen perpindahan panas yang direkayasa untuk meningkatkan efisiensi termal pada boiler industri, pembangkit listrik, unit pemulihan panas limbah, dan sistem pembangkit uap. Diproduksi dengan pipa dasar baja karbon ASTM A192 dan sirip yang dilas frekuensi tinggi, produk-produk ini meningkatkan luas permukaan perpindahan panas yang efektif, membantu peralatan memulihkan lebih banyak panas dari gas buang panas dan mentransfernya ke air boiler atau uap.
Pipa bersirip dilas frekuensi tinggi kami menggabungkan pipa baja karbon penahan tekanan dengan sirip yang terpasang kuat untuk memberikan pertukaran panas yang efisien, konstruksi yang andal, dan opsi konfigurasi yang fleksibel untuk aplikasi termal yang menuntut. Dimensi pipa, geometri sirip, dan spesifikasi material dapat disesuaikan untuk memenuhi persyaratan proyek dan kondisi desain peralatan.
Catatan material penting: ASTM A192/A192M mencakup pipa boiler dan superheater baja karbon mulus untuk layanan tekanan tinggi. Standar itu sendiri tidak mendefinisikan proses pengelasan sirip frekuensi tinggi yang lengkap, sehingga rakitan pipa bersirip yang sudah jadi harus ditentukan dengan persyaratan terpisah untuk material sirip, integritas las, toleransi dimensi, dan inspeksi.
Fitur Produk Utama
Kinerja perpindahan panas yang ditingkatkan: Sirip memperluas area perpindahan panas eksternal, mendukung pemulihan panas yang lebih efektif dari gas buang.
Pemasangan sirip dilas frekuensi tinggi: Proses pengelasan menciptakan sambungan yang kontinu dan aman antara strip sirip dan pipa dasar ketika diproduksi sesuai prosedur yang terkualifikasi.
Pipa tekanan baja karbon: Material ASTM A192 cocok untuk kondisi layanan boiler dan superheater yang ditentukan ketika batas desain dihormati.
Geometri sirip yang dapat disesuaikan: Ketinggian sirip, ketebalan, jarak, dan konfigurasi dapat dipilih untuk menyeimbangkan kinerja perpindahan panas, penurunan tekanan sisi gas, dan ketahanan terhadap penumpukan kotoran.
Opsi manufaktur yang fleksibel: Panjang pipa, cakupan sirip, persiapan ujung, dan bagian tanpa sirip dapat disesuaikan dengan tata letak boiler.
Produksi yang berfokus pada kualitas: Ketertelusuran material, inspeksi dimensi, dan pengujian integritas las yang sesuai membantu mendukung kualitas manufaktur yang konsisten.
Aplikasi Khas
Superheater boiler industri
Digunakan dalam konfigurasi boiler yang sesuai untuk meningkatkan perpindahan panas sisi gas dan mendukung kontrol suhu uap.
Pembangkit listrik
Diterapkan pada bagian pemulihan panas boiler di mana suhu operasi, tekanan, dan lingkungan korosi kompatibel dengan baja karbon yang dipilih.
Sistem pemulihan panas limbah
Membantu memulihkan energi termal yang berguna dari gas buang industri dalam peralatan pemulihan panas yang dirancang dengan tepat.
Rentang Ukuran Standar
Berikut adalah rentang manufaktur komersial yang khas untuk pipa bersirip dilas frekuensi tinggi. Ini bersifat indikatif, bukan persyaratan dimensi yang diwajibkan oleh ASTM A192. Dimensi akhir harus disepakati sesuai dengan desain boiler, perhitungan perpindahan panas, dan spesifikasi proyek.
Parameter |
Rentang Khas |
Diameter luar pipa dasar |
19,05–76,2 mm |
Ketebalan dinding pipa dasar |
2,0–8,0 mm |
Panjang pipa |
3.000–18.000 mm |
Tinggi sirip |
10–25 mm |
Ketebalan sirip |
0,8–1,5 mm |
Jarak sirip |
2,5–8,0 mm |
Material sirip |
Baja karbon atau material kompatibel lain yang ditentukan |
Konfigurasi sirip |
Profil padat, bergerigi, atau spesifik proyek |
Pemasangan sirip |
Pengelasan resistansi frekuensi tinggi |
Kustomisasi: Dimensi lain mungkin tersedia tergantung pada kemampuan manufaktur. Harap konfirmasikan diameter pipa dasar, ketebalan dinding, material sirip, jarak sirip, tinggi sirip, panjang pipa, dan kode yang berlaku sebelum memesan.
Komposisi Kimia ASTM A192
ASTM A192/A192M-24 menetapkan batas komposisi kimia berikut untuk pipa baja karbon.
Elemen |
Komposisi, % berat |
Karbon (C) |
0,06–0,18 |
Mangan (Mn) |
0,27–0,63 |
Fosfor (P) |
≤ 0,035 |
Belerang (S) |
≤ 0,035 |
Silikon (Si) |
≤ 0,25 |
Batas-batas ini berlaku untuk material pipa dasar ASTM A192, tidak secara otomatis berlaku untuk strip sirip. Material sirip harus mematuhi grade dan persyaratan komposisi kimianya sendiri yang ditentukan.
Properti Mekanik
Persyaratan mekanik yang ditentukan secara khas untuk tabung boiler baja karbon ASTM A192 meliputi yang berikut ini:
Properti |
Persyaratan ASTM A192 |
Kekuatan tarik, minimum |
325 MPa (47 ksi) |
Kekuatan luluh, minimum |
180 MPa (26 ksi) |
Perpanjangan dalam 50,8 mm (2 inci), minimum |
35% |
Kekerasan Brinell, maksimum, dinding ≥ 5,1 mm |
137 HBW |
Kekerasan Rockwell, maksimum, dinding< 5,1 mm |
77 HRBW |
Standar Pipa Boiler Baja Karbon Mulus
+1
Properti mekanik ditentukan untuk pipa dasar sesuai dengan spesifikasi dan kondisi pengujian yang berlaku. Properti ini tidak boleh diartikan sebagai properti yang dijamin dari seluruh rakitan sirip yang dilas. Las sirip dan zona yang terpengaruh panas memerlukan kontrol manufaktur dan inspeksi yang sesuai.
Proses Manufaktur
Persiapan pipa dasar: Pengadaan dan verifikasi pipa baja karbon ASTM A192 mulus, termasuk identifikasi material, dimensi, dan ketertelusuran.
Persiapan permukaan: Bersihkan permukaan kontak pipa dan sirip untuk mendukung pengelasan yang konsisten.
Pembentukan sirip: Siapkan strip sirip yang ditentukan dan kontrol ketebalan, ketinggian, jarak, dan profilnya.
Pengelasan frekuensi tinggi: Las sirip secara kontinu di sepanjang pipa menggunakan prosedur yang terkualifikasi dengan parameter pengelasan yang terkontrol.
Koreksi dimensi: Periksa keselarasan sirip, keseragaman jarak, kelurusan pipa, dan dimensi ujung.
Penyelesaian akhir: Hilangkan tonjolan las yang tidak dapat diterima atau cacat permukaan menggunakan metode yang disetujui, tanpa mengorbankan las atau dinding pipa.
Inspeksi akhir: Verifikasi produk jadi terhadap spesifikasi pembelian dan rencana inspeksi yang berlaku.
Metode Inspeksi dan Pengujian
Rencana jaminan kualitas untuk pipa bersirip dilas frekuensi tinggi untuk superheater dapat mencakup:
Inspeksi atau tes |
Tujuan |
Tinjauan sertifikat material |
Mengkonfirmasi grade pipa dasar, nomor panas, dan komposisi kimia |
Analisis kimia |
Memverifikasi kepatuhan dengan ASTM A192 jika diperlukan |
Pengujian tarik |
Memeriksa kekuatan tarik pipa dasar, kekuatan luluh, dan perpanjangan |
Pengujian kekerasan |
Memverifikasi bahwa batas kekerasan pipa dasar yang berlaku terpenuhi |
Inspeksi dimensi |
Mengukur diameter pipa, ketebalan dinding, ketinggian sirip, jarak, ketebalan, dan panjang |
Inspeksi visual |
Mengidentifikasi cacat permukaan, sirip tidak beraturan, dan diskontinuitas las yang terlihat |
Pengujian integritas las |
Mengevaluasi integritas ikatan sirip-ke-pipa menggunakan metode yang terkualifikasi dan kriteria penerimaan yang disepakati |
Pengujian hidrostatik |
Menguji batas tekanan jika diwajibkan oleh spesifikasi pipa yang berlaku atau proyek |
Pemeriksaan non-destruktif |
Metode tambahan dapat ditentukan berdasarkan desain las, kondisi layanan, dan kode proyek |
Dokumentasi akhir |
Mencatat hasil inspeksi, ketertelusuran material, dan sertifikat uji yang berlaku |
Catatan kualitas: ASTM A192 mencakup persyaratan untuk pengujian pipa yang ditentukan, termasuk perataan, pelebaran, kekerasan, dan pengujian hidrostatik, tergantung pada edisi yang berlaku dan persyaratan pemesanan. Kriteria inspeksi dan penerimaan yang tepat untuk las sirip frekuensi tinggi harus ditentukan secara terpisah.
Keunggulan Produk
Area perpindahan panas efektif yang meningkat dibandingkan dengan pipa telanjang dengan diameter nominal yang sama.
Potensi pengurangan ukuran penukar panas atau peningkatan pemulihan panas, tergantung pada perhitungan termal dan penurunan tekanan.
Sirip yang terpasang secara mekanis dirancang untuk perpindahan panas yang andal ketika kualitas pengelasan dikontrol dengan benar.
Konfigurasi fleksibel untuk instalasi boiler baru dan bundel penukar panas pengganti.
Ketertelusuran material dan dokumentasi inspeksi tersedia sesuai dengan persyaratan pembelian yang disepakati.
Kompatibilitas dengan aplikasi boiler dan superheater yang dipilih ketika suhu operasi, tekanan, oksidasi, dan kondisi korosi sesuai untuk baja karbon.
Informasi Pemesanan
Untuk mendapatkan penawaran harga pipa bersirip dilas frekuensi tinggi untuk superheater, harap tentukan:
Standar pipa dasar: ASTM A192/A192M
Diameter luar dan ketebalan dinding pipa dasar
Material sirip dan profil sirip
Tinggi sirip, ketebalan, dan jarak
Panjang pipa dan kuantitas
Suhu dan tekanan operasi
Kode ASME atau proyek lainnya yang berlaku
Inspeksi, pengujian, dan dokumentasi yang diperlukan
Persyaratan pengiriman dan pengemasan
