Gambaran Produk

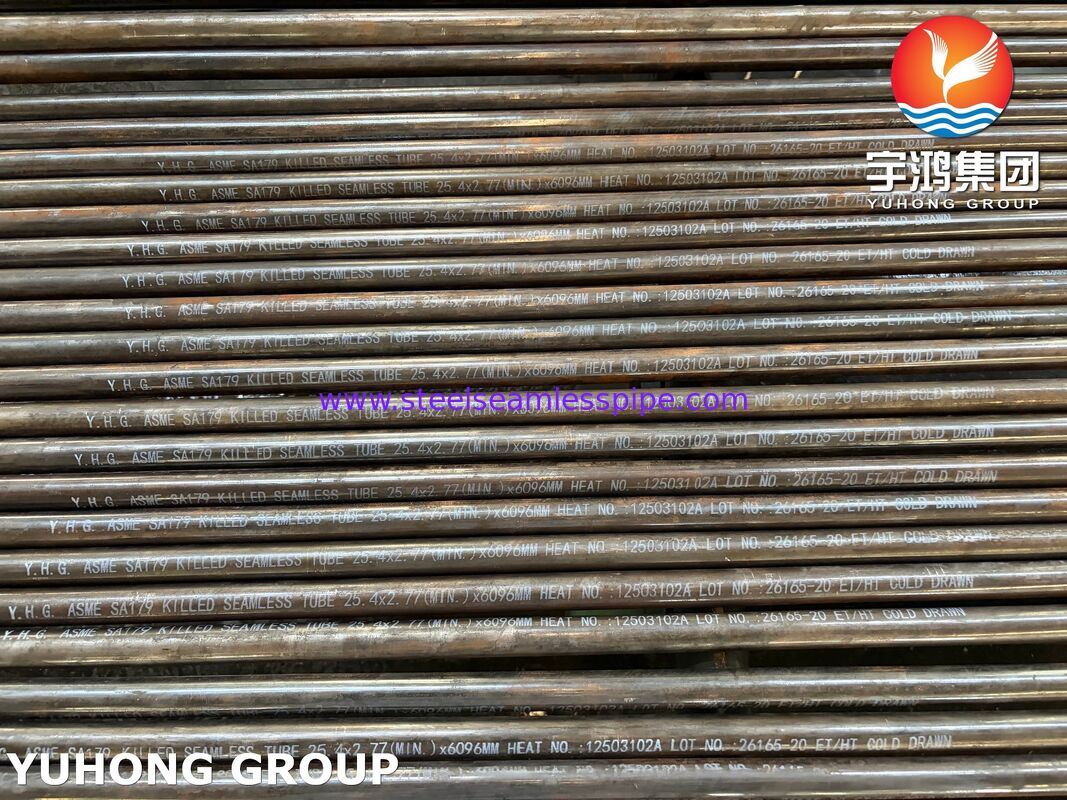

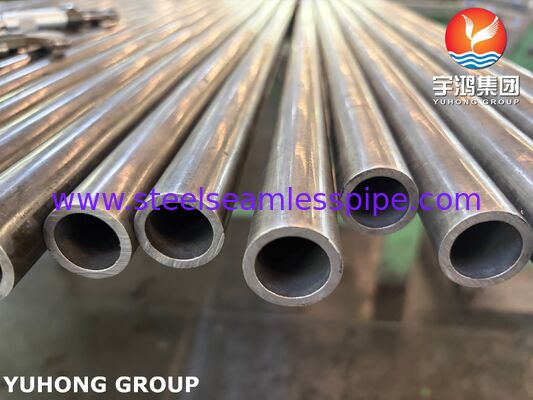

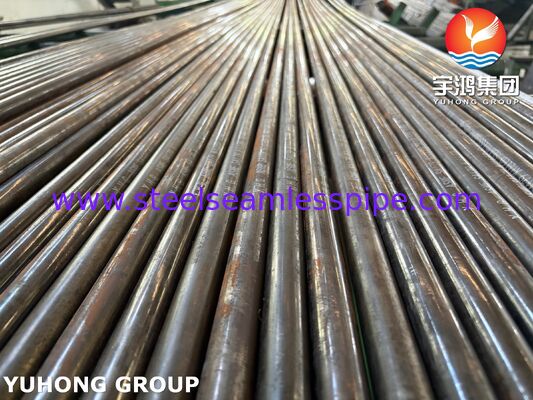

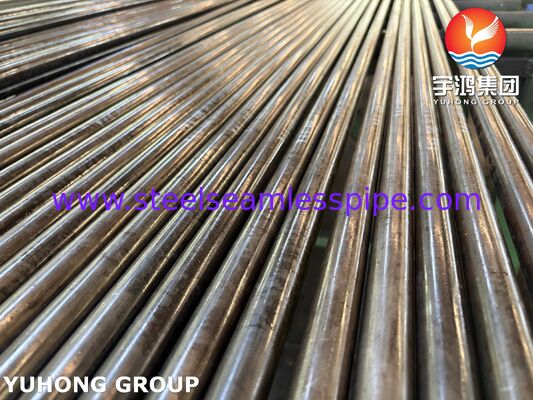

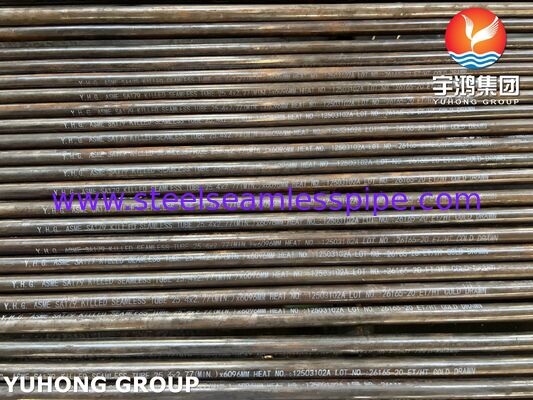

Tabung baja karbon mati tanpa sambungan ASME SA179 / ASTM A179adalah tabung penukar panas dan kondensor baja karbon rendah yang diproduksi untuk aplikasi yang memerlukan konstruksi tanpa sambungan, komposisi kimia terkontrol, dan sifat mekanik serta dimensi yang ditentukan.
SA179/A179 mencakuptabung baja karbon rendah ditarik dingin tanpa sambunganuntuk penukar panas tubular, kondensor, dan peralatan perpindahan panas serupa. Spesifikasi ini ditujukan untuk layanan perpindahan panas daripada perpipaan struktural umum.
Penunjukanbaja matimenunjukkan bahwa baja dideoksidasi selama pembuatan baja, biasanya menggunakan silikon dan/atau aluminium. Untuk alasan ini, “mati” harus diperlakukan sebagai kondisi material/pembuatan baja daripada grade ASTM yang terpisah.
Tabung dapat dipasok dalam diameter luar, ketebalan dinding, dan panjang yang disesuaikan sesuai dengan spesifikasi yang berlaku dan pesanan pembelian.
Spesifikasi Produk
| Item |
Spesifikasi |
| Produk |
Tabung Baja Karbon Mati Tanpa Sambungan |
| Standar |
ASME SA179 / ASTM A179 |
| Grade |
SA179 / A179 |
| Material |
Baja Karbon Rendah |
| Jenis Baja |
Baja Mati |
| Manufaktur |
Tanpa Sambungan, Ditarik Dingin |
| Aplikasi |
Penukar Panas, Kondensor |
| Diameter Luar |
1/8"–3" [3.2–76.2 mm] |
| Ketebalan Dinding |
Sesuai ASTM A179 |
| Panjang |
Disesuaikan |
| Permukaan |
Ditarik Dingin / Sesuai Kebutuhan |
| Perlakuan Panas |
Sesuai ASTM A179 |
| Akhir Ujung |
Ujung Polos / Disesuaikan |
| Pengujian |
Tarikan, Kekerasan, Perataan, Pelebaran, Uji Hidrostatik atau Uji Listrik Non-Destruktif |
| Sertifikasi |
MTC EN 10204 3.1, jika diperlukan |
ASTM A179 menentukan tabung baja karbon rendah ditarik dingin tanpa sambungan dan mencakup persyaratan untuk analisis kimia, kekerasan, perataan, pelebaran, pengujian flensa, dan pengujian hidrostatik atau uji listrik non-destruktif.
Komposisi Kimia
Komposisi Kimia ASTM A179 / ASME SA179
| Elemen |
Persyaratan |
| Karbon (C) |
0.06–0.18% |
| Mangan (Mn) |
0.27–0.63% |
| Fosfor (P) |
≤0.035% |
| Belerang (S) |
≤0.035% |
Persyaratan kimia yang tepat harus selalu diperiksa terhadap edisi ASTM A179/ASME SA179 yang ditentukan dalam pesanan pembelian.
Sifat Mekanik
Persyaratan Mekanik ASTM A179
| Properti |
Persyaratan |
| Kekuatan Tarik |
≥325 MPa |
| Kekuatan Luluh |
≥180 MPa |
| Perpanjangan |
≥35% |
| Kekerasan |
Sesuai persyaratan ASTM A179 |
Sifat mekanik ditentukan untuk tabung jadi dan harus diverifikasi melalui dokumen inspeksi dan sertifikasi material yang berlaku.
Proses Manufaktur
Manufaktur Tabung Tanpa Sambungan SA179
Pembuatan Baja → Persiapan Billet → Pemanasan → Penusukan → Penggulungan Panas → Penarikan Dingin → Perlakuan Panas → Pelurusan → Pemotongan → Inspeksi Permukaan → Inspeksi Dimensi → Pengujian → Inspeksi Akhir → Pengemasan
Penarikan dingin adalah bagian penting dari definisi produk SA179. Ini memungkinkan tabung jadi untuk mencapai diameter luar, ketebalan dinding, dan kondisi permukaan yang terkontrol.
Untuk aplikasi penukar panas dan kondensor, kontrol dimensi sangat penting karena tabung dipasang ke lembaran tabung atau bundel tabung.
Dimensi Tabung
Tabung SA179 dapat dipasok dalam berbagai diameter luar dan ketebalan dinding sesuai dengan persyaratan ASTM A179 dan spesifikasi proyek.
Kustomisasi umum meliputi:
- Diameter Luar
- Ketebalan Dinding
- Panjang Tabung
- Kelurusan
- Akhir Ujung
- Kondisi Permukaan
- Persyaratan Bundel Tabung
- Toleransi Dimensi Khusus
Untuk pesanan yang disesuaikan, dimensi akhir harus dikonfirmasi sesuai dengan desain lembaran tabung pelanggan, gambar penukar panas, atau spesifikasi pembelian.
Aplikasi
Penukar Panas
Tabung ASME SA179 umumnya digunakan sebagai tabung perpindahan panas dalam:
- Penukar panas shell-dan-tabung
- Penukar panas industri
- Penukar panas proses
- Peralatan pemulihan panas
- Peralatan perpindahan panas tubular
Kondensor
Aplikasi kondensor tipikal meliputi:
- Kondensor industri
- Sistem kondensor uap
- Peralatan pendingin
- Bundel tabung kondensor
Peralatan Proses
Tabung juga dapat digunakan dalam peralatan yang memerlukan tabung perpindahan panas baja karbon rendah tanpa sambungan, tergantung pada kondisi layanan yang berlaku dan spesifikasi proyek.
Inspeksi & Pengujian
Setiap tabung SA179 dapat diperiksa sesuai dengan ASTM A179/ASME SA179 dan persyaratan pesanan pembelian.
Inspeksi Kimia
- Analisis Kimia Panas
- Analisis Produk, jika diperlukan
- PMI, jika ditentukan
Pengujian Mekanik
- Uji Tarik
- Verifikasi Kekuatan Luluh
- Perpanjangan
- Uji Kekerasan
Pengujian Tabung
- Uji Perataan
- Uji Pelebaran
- Uji Hidrostatik
- Uji Listrik Non-Destruktif
Inspeksi Dimensi
- Diameter Luar
- Ketebalan Dinding
- Panjang
- Kelurusan
- Kondisi Permukaan
Dokumentasi
- Sertifikat Uji Material
- Ketertelusuran Nomor Panas
- Sertifikat EN 10204 3.1
- Laporan Inspeksi
- Laporan Dimensi
- Laporan NDT, jika diperlukan
Permukaan dan Akhir Ujung
Permukaan
Tergantung pada persyaratan manufaktur dan pelanggan, tabung SA179 dapat dipasok dengan:
- Permukaan Ditarik Dingin
- Permukaan Cerah
- Permukaan Bersih
- Permukaan Dipickel, jika ditentukan
Akhir Ujung
- Ujung Polos
- Ujung Potong
- Ujung Tertutup
- Persiapan Ujung Disesuaikan
Kondisi ujung dapat ditentukan sesuai dengan persyaratan fabrikasi penukar panas atau kondensor.
Kontrol Kualitas
Kontrol kualitas untuk tabung SA179 berfokus pada identifikasi material, akurasi dimensi, sifat mekanik, dan integritas tabung.
Proses produksi dan inspeksi dapat mencakup:
Inspeksi Bahan Baku → Verifikasi Nomor Panas → Analisis Kimia → Penarikan Dingin → Perlakuan Panas → Inspeksi Dimensi → Pengujian Mekanik → Uji Perataan/Pelebaran → Uji Hidrostatik atau ET → Inspeksi Visual → Dokumentasi Akhir
