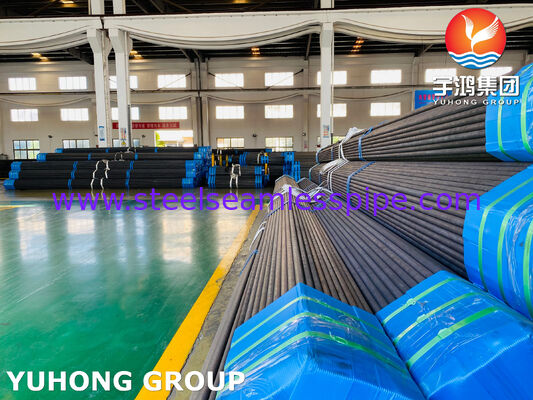

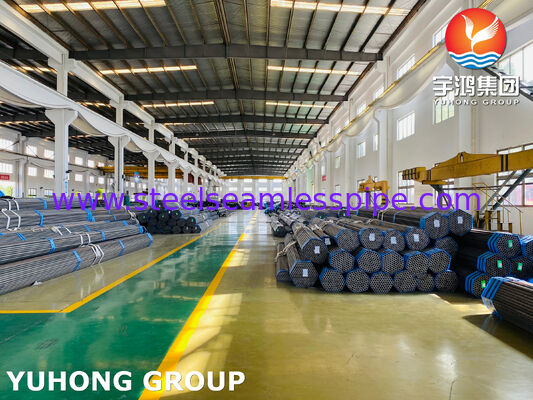

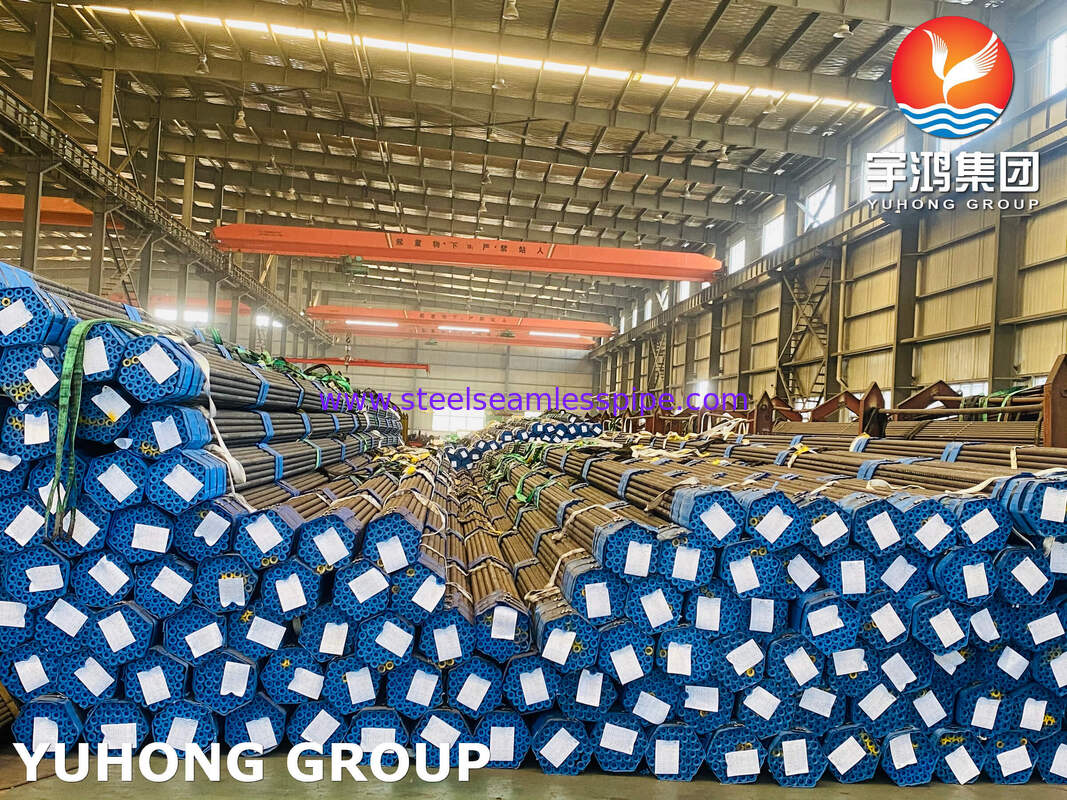

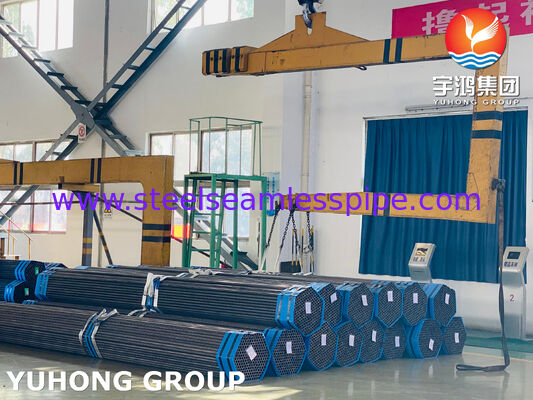

Pipa baja mulus 12Cr1MoVG (12Х1МФ) TU 14-3Р-55-2001, GB/T 5310 untuk boiler tekanan tinggi dan pipa penukar panas
Yuhong Group Co., Ltd.mengkhususkan diri dalam produksi komponen lengkap untuk peralatan pertukaran panas, termasuk pipa, pipa berbentuk U, pipa bergelang, pelat pipa, sambungan ekspansi, dan belokan. Dalam lini bahan yang dipasok - pipa mulus dari baja paduan 12Cr1MoVG (analog Rusia - 12Х1МФ), diproduksi sesuai dengan dua standar: TU 14-3Р-55-2001 dan GB/T 5310-2023. Produk ini ditujukan untuk bekerja dalam kondisi suhu dan tekanan tinggi dan digunakan dalam konstruksi, modernisasi, dan perbaikan unit boiler, superheater, dan pipa uap tekanan tinggi.
Deskripsi Produk
GB/T 5310-2023 - standar Republik Rakyat Tiongkok, mengaturpipa baja mulus untuk boiler tekanan tinggi, berlaku mulai 1 April 2024.
Merek baja 12Cr1MoVG - baja tahan panas rendah paduan, baja paduan dengan kromium, molibdenum, dan vanadium. Berkat mikro-paduan yang kompleks, material ini memiliki struktur ferit-perlit yang stabil, yang memastikan ketahanan mulur yang tinggi (batas ketahanan mulur pada 580°C adalah tidak kurang dari 75 MPa selama 100.000 jam) dan ketahanan terhadap oksidasi hingga 580-600°C di udara. Penguatan karbida, yang dibentuk oleh vanadium, secara signifikan memperlambat aglomerasi fase karbida selama operasi, yang meningkatkan ketahanan terhadap mulur.
Huruf "G" dalam penandaan baja menunjukkan kepemilikan ke kelompok bahan yang ditujukan untuk produksi elemen boiler yang beroperasi di bawah tekanan. Penandaan ini sesuai dengan standar Tiongkok, termasuk GB/T 5310, dan berasal dari transliterasi pinyin (guōlú guīn, Tiongkok. 锅炉管) - "pipa boiler".
Analisis Perbandingan
Komposisi Kimia, Persentase Massa,
| Elemen |
12Х1МФ (TU 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| Karbon (C) |
0,10 – 0,15 |
0,08 – 0,15 |
| Silikon (Si) |
0,17 – 0,37 |
0,17 – 0,37 |
| Mangan (Mn) |
0,40 – 0,70 |
0,40 – 0,70 |
| Kromium (Cr) |
0,90 – 1,20 |
0,90 – 1,20 |
| Molibdenum (Mo) |
0,25 – 0,35 |
0,25 – 0,35 |
| Vanadium (V) |
0,15 – 0,30 |
0,15 – 0,30 |
| Fosfor (P) |
≤ 0,025 |
≤ 0,025 |
| Belerang (S) |
≤ 0,025 |
≤ 0,010 |
| Nikel (Ni) |
≤ 0,25 |
— |
| Tembaga (Cu) |
≤ 0,20 |
— |
Kesimpulan Utama: Komposisi kimia baja 12Cr1MoVG dan 12Х1МФ secara praktis identik. Perbedaan utama adalah kandungan belerang: GB/T 5310-2023 menetapkan persyaratan yang lebih ketat (S ≤ 0,010% terhadap S ≤ 0,025% menurut TU), yang memastikan kemurnian logam yang lebih tinggi dalam inklusi sulfida dan meningkatkan kemampuan las. Selain itu, meskipun GB/T 5310 tidak memiliki batasan langsung pada nikel dan tembaga, teknologi modern pengecoran dan perlakuan panas eksternal di perusahaan Tiongkok memungkinkan untuk secara stabil mempertahankan kandungan mereka pada tingkat ≤ 0,15%, yang sesuai dengan persyaratan TU 14-3Р-55-2001.
Sifat Mekanik
Untuk GB/ 5310-2023 12Cr1MoV:
:(Rₘ)untuk sampel memanjang 470 - 640 MPa
:(ReL atau Rₚ₀.₂): tidak kurang dari 255 MPauntuk sampel memanjang(A)
: tidak kurang dari 21% (untuk sampel memanjang), 19% (untuk sampel melintang)Kekerasan: dalam TU 14-3Р-55-2001 kekerasan untuk baja 12Х1МФ tidak diatur
: tidak kurang dari 40 J (untuk sampel memanjang), 27 J (untuk sampel melintang)Kekerasan: dalam TU 14-3Р-55-2001 kekerasan untuk baja 12Х1МФ tidak diatur
Catatan:Batas kekuatan tarik
(σв)
: 441 - 637 MPauntuk sampel memanjang(σ₀,₂)
: tidak kurang dari 274 MPauntuk sampel memanjang(δ₅)
: tidak kurang dari 21% (untuk sampel memanjang), 19% (untuk sampel melintang)Kekerasan: dalam TU 14-3Р-55-2001 kekerasan untuk baja 12Х1МФ tidak diatur
: tidak kurang dari 59 J/cm²(untuk sampel memanjang), 49 J/cm²(untuk sampel melintang)Kekerasan: dalam TU 14-3Р-55-2001 kekerasan untuk baja 12Х1МФ tidak diatur
Catatan:Rₘ = σв = Fmax / A₀ ; Rₚ₀.₂ = σ₀,₂ ; A = δ₅ = (Lᵤ - L₀) / L₀ * 100 % ;
Nilai KV₂ dan KCU tidak dapat dihitung dengan rumus umum: pengujian dilakukan pada sampel yang berbeda, oleh karena itu, nilai-nilainya perlu dibandingkan secara terpisah
- Area Aplikasi
- Pipa 12Cr1MoV (12Х1МФ) menemukan aplikasi di industri dan unit berikut:
Energi Listrik
: superheater, superheater perantara, economizer, kondensor, dan pipa uap utama boiler bertekanan subkritis dan superkritis;
- Industri Petrokimia: pipa tungku perengkahan, pipa penukar panas suhu tinggi, penukar panas;
- Boiler Industri: pipa tekanan tinggi dan komponen terkait;
- Peralatan untuk produksi pengeringan dan pemrosesan ulang yang tidak efisien: pipa tekanan tinggi dan media suhu tinggi.
- Rentang suhu operasi - dari 450 hingga 580 °C. Tepatnya dalam interval ini, baja 12Cr1MoV menunjukkan struktur yang stabil dan ketahanan terhadap mulur.Pertanyaan yang Sering Diajukan (FAQ)
Pertanyaan: Berapa suhu operasi maksimum untuk pipa 12Cr1MoV?
Suhu dinding maksimum yang direkomendasikan - 580 °C. Penyimpangan jangka pendek diperbolehkan, tetapi operasi jangka panjang di atas ambang batas ini mempercepat mulur dan mengurangi masa pakai.
Pertanyaan: Apakah perlakuan panas diperlukan setelah pengelasan?
Ya. Setelah pengelasan, perlakuan panas wajib (pendinginan) pada suhu 720–760 °C untuk menghilangkan tegangan las. Kontrol kecepatan pendinginan dalam kisaran 400–500 °C sangat penting untuk mencegah kerapuhan akibat pendinginan.
Pertanyaan: Sertifikat apa yang Anda tawarkan?
Kami memasok pipa sesuai dengan TU 14-3Р-55-2001 dan GB/T 5310-2023. Atas permintaan pelanggan, kami menyediakan sertifikat 3.1 sesuai dengan EN 10204. Selain itu, kami menerima inspeksi pihak ketiga dengan penerbitan sertifikat 3.2 - ini dapat diatur atas permintaan Anda.
