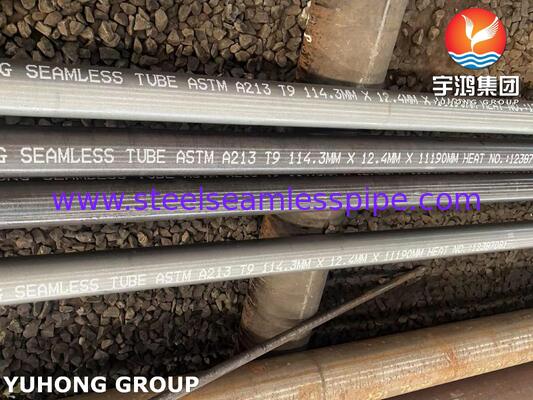

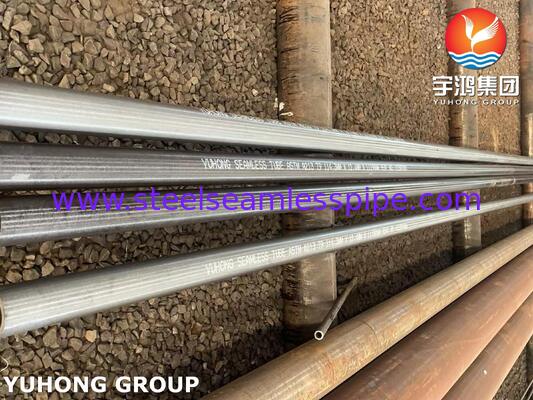

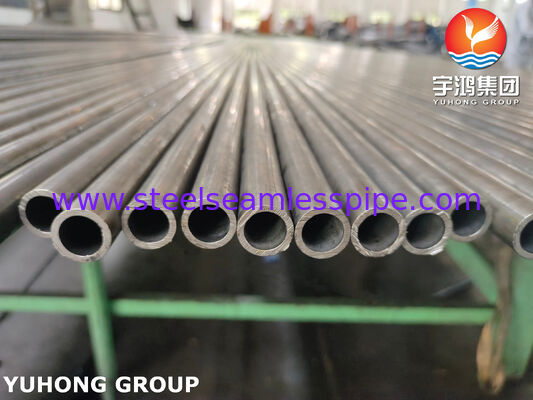

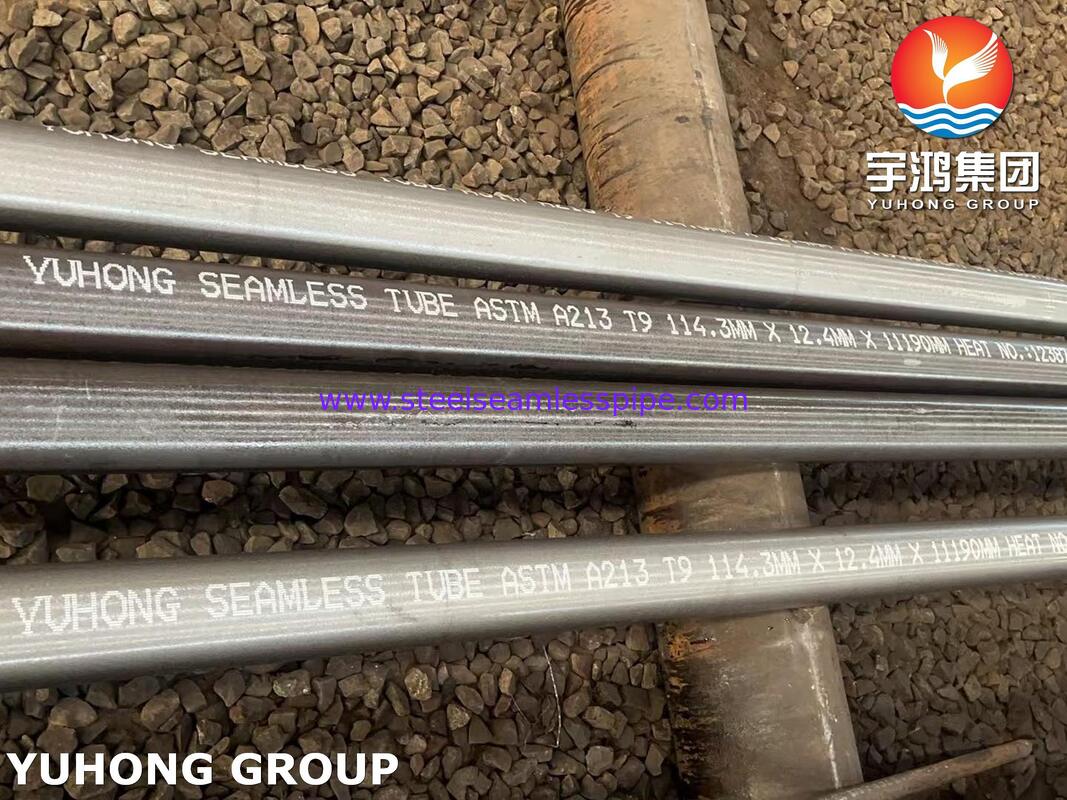

Tabung Boiler ASTM A213 T9 untuk Penukar Panas Cangkang dan Pipa
Tinjauan Produk
Tabung boiler ASTM A213 T9 adalah tabung baja paduan feritik tanpa sambungan yang dirancang khusus untuk layanan suhu tinggi dalam boiler, superheater, reheater, dan penukar panas cangkang dan pipa. Diproduksi sesuai dengan spesifikasi ASTM A213 / ASME SA213, tabung T9 mengandung unsur paduan kromium dan molibdenum, memberikan ketahanan yang sangat baik terhadap oksidasi, kelelahan termal, dan korosi suhu tinggi.
Dalam aplikasi penukar panas cangkang dan pipa, tabung ASTM A213 T9 banyak digunakan sebagai komponen perpindahan panas di mana kondisi operasi melibatkan suhu tinggi, fluktuasi tekanan, dan siklus termal yang menuntut. Kekuatan mulur dan ketahanan korosi material yang ditingkatkan membuatnya cocok untuk pabrik petrokimia, fasilitas pembangkit listrik, unit penyulingan, dan sistem pemanas industri.
Dibandingkan dengan tabung baja karbon konvensional, tabung baja paduan T9 menawarkan daya tahan yang lebih baik di bawah paparan jangka panjang terhadap uap suhu tinggi dan gas pembakaran, membantu memperpanjang masa pakai peralatan dan mengurangi kebutuhan perawatan.
Aplikasi Utama
Tabung boiler ASTM A213 T9 umumnya digunakan dalam:
- Penukar panas cangkang dan pipa
- Boiler industri
- Boiler pemulihan panas limbah (WHRB)
- Superheater dan reheater
- Sistem pembangkit uap
- Penukar panas penyulingan
- Peralatan pemrosesan petrokimia
- Sistem pemulihan panas pembangkit listrik
- Bejana tekan suhu tinggi
Tabung ini sangat cocok untuk penukar panas yang menangani uap bertekanan tinggi, gas panas, dan fluida proses korosif.
Spesifikasi Standar Tabung Boiler ASTM A213 T9
| Item |
Spesifikasi |
| Jenis Produk |
Tabung boiler dan penukar panas baja paduan tanpa sambungan |
| Grade Material |
ASTM A213 T9 / ASME SA213 T9 |
| Klasifikasi Material |
Baja paduan feritik |
| Proses Manufaktur |
Tanpa sambungan ditarik dingin atau selesai panas |
| Permukaan Tabung |
Lapisan anil cerah, diasamkan, atau dipoles |
| Perlakuan Panas |
Anil penuh, anil isotermal, atau dinormalisasi dan ditempa |
| Aplikasi |
Layanan penukar panas dan boiler suhu tinggi |
Rentang Ukuran Umum
Tabung ASTM A213 T9 dapat diproduksi sesuai dengan persyaratan pelanggan. Ukuran tipikal meliputi:
Diameter Luar (OD)
Ketebalan Dinding
Ukuran Tabung Penukar Panas Umum
| OD |
Ketebalan Dinding |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Panjang Standar
- Panjang acak tunggal: 5.000–7.500 mm
- Panjang acak ganda: 10.000–12.000 mm
- Panjang khusus tersedia sesuai dengan persyaratan desain penukar panas
Komposisi Kimia ASTM A213 T9
| Elemen |
Komposisi (%) |
| Karbon (C) |
0,15 maks |
| Mangan (Mn) |
0,30–0,60 |
| Fosfor (P) |
0,025 maks |
| Belerang (S) |
0,025 maks |
| Silikon (Si) |
0,50 maks |
| Kromium (Cr) |
8,00–10,00 |
| Molibdenum (Mo) |
0,90–1,10 |
Kandungan kromium memberikan ketahanan oksidasi yang kuat, sementara molibdenum meningkatkan kekuatan suhu tinggi dan ketahanan terhadap deformasi mulur.
Sifat Mekanik Tabung ASTM A213 T9
| Properti |
Persyaratan |
| Kekuatan Tarik |
≥ 415 MPa |
| Kekuatan Luluh |
≥ 205 MPa |
| Perpanjangan |
≥ 30% |
| Kekerasan |
≤ 217 HBW / 80 HRB / 95 HRB |
Tabung ASTM A213 T9 mempertahankan kinerja mekanis yang andal selama operasi berkelanjutan pada suhu tinggi, membuatnya cocok untuk lingkungan penukar panas yang menuntut.
Proses Manufaktur
Tabung boiler ASTM A213 T9 kami diproduksi melalui proses manufaktur tanpa sambungan yang terkontrol:
- Pemilihan billet baja paduan berkualitas tinggi
- Penusukan panas dan pembentukan tabung
- Penarikan dingin untuk dimensi yang akurat dan kualitas permukaan yang ditingkatkan
- Perlakuan panas sesuai dengan persyaratan ASTM A213
- Pelurusan dan penyelesaian permukaan
- Inspeksi presisi sebelum pengiriman
Kontrol manufaktur canggih memastikan akurasi dimensi yang sangat baik, ketebalan dinding yang seragam, dan kinerja yang andal dalam aplikasi bertekanan tinggi.
Metode Inspeksi dan Pengujian
Untuk memastikan kualitas dan keandalan, tabung boiler ASTM A213 T9 menjalani pengujian komprehensif, termasuk:
Analisis Kimia
- Pengujian spektrometer untuk memverifikasi komposisi paduan
- Konfirmasi kandungan kromium dan molibdenum
Pengujian Mekanik
- Pengujian tarik
- Pengujian kekuatan luluh
- Pengujian perpanjangan
- Pengujian kekerasan
Pengujian Non-Destruktif (NDT)
- Pengujian arus eddy
- Pengujian ultrasonik
- Pengujian hidrostatik
Inspeksi Dimensi
- Pengukuran diameter luar
- Inspeksi ketebalan dinding
- Verifikasi panjang
- Inspeksi kelurusan
Pengujian Tambahan (Sesuai Persyaratan Pelanggan)
- Uji perataan
- Uji pelebaran
- Pemeriksaan ukuran butir
- Pengujian korosi intergranular (jika ditentukan)
Keunggulan Tabung Penukar Panas ASTM A213 T9
- Ketahanan oksidasi suhu tinggi yang sangat baik
- Kekuatan mulur superior dibandingkan dengan tabung baja karbon
- Ketahanan yang baik terhadap siklus termal
- Kemampuan layanan uap bertekanan tinggi
- Masa operasional yang panjang di lingkungan yang menuntut
- Kinerja stabil dalam aplikasi penyulingan dan pembangkit listrik
- Cocok untuk desain penukar panas khusus
Mengapa Memilih Tabung Boiler ASTM A213 T9?
Tabung ASTM A213 T9 memberikan kombinasi kekuatan, ketahanan korosi, dan stabilitas termal yang optimal untuk penukar panas cangkang dan pipa yang beroperasi dalam kondisi yang keras. Struktur paduan kromium-molibdenumnya memungkinkan mereka untuk menahan suhu tinggi dan lingkungan tekanan di mana tabung baja konvensional dapat mengalami degradasi dini.
Bagi produsen dan operator boiler, peralatan petrokimia, dan penukar panas industri, tabung tanpa sambungan ASTM A213 T9 adalah solusi yang andal untuk meningkatkan efisiensi perpindahan panas, mengurangi waktu henti, dan memastikan kinerja peralatan jangka panjang.
