Rumah Produk Lembar Tabung Penukar Panas

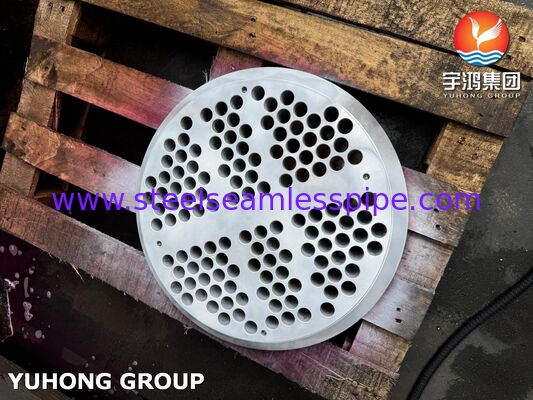

ASME SA240 SS304 Lembar Tabung Penukar Panas Dibor Presisi CNC untuk Layanan Petrokimia Tahan Korosi

Detail produk:

Tempat asal:	Cina
Nama merek:	YUHONG
Sertifikasi:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Nomor model:	Lembar Tabung ASME SA240 SS304

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 buah
Harga:	Dapat dinegosiasikan
Kemasan rincian:	Kotak Kayu Lapis / Kotak Besi / Tas Anyaman
Waktu pengiriman:	Tergantung pada kuantitas
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	800 ton/bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (350)

Tabung Mulus Stainless Steel (347)

Pipa Stainless Steel Dupleks (137)

Tabung Baja Tahan Karat Dupleks (39)

Tabung jarum (173)

Tabung Sirip (752)

Penukar panas (43)

Tabung Penukar Panas (480)

Paket tabung penukar panas (57)

Lembar Tabung Penukar Panas (132)

penyekat penukar panas (39)

Pendingin udara (14)

Kapal Tekanan (4)

Pipa Las Stainless Steel (62)

Tabung Las Stainless Steel (136)

Nikel paduan pipa (275)

Tabung Paduan Nikel (110)

Tabung paduan tembaga (258)

Tabung Baja Paduan (226)

tabung titanium (22)

Bright Annealed Tube (166)

Tabung Boiler (163)

pemasangan baja (884)

Flensa Baja (683)

Yang lain (412)

Bagian Pelapis (9)

Detil Deskripsi produk

Menyoroti:

Lembar Tabung Penukar Panas ASME SA240

Tubesheet Bor CNC Presisi

Lembar Tabung SS304 Tahan Korosi

Lembaran Tabung ASME SA240 SS304 untuk Layanan Petrokimia & Industri Umum

Tinjauan Produk

Lembaran tabung adalah pelat melingkar berlubang yang mengamankan dan menyelaraskan bundel tabung sambil mempertahankan penghalang kedap tekanan antara fluida sisi selubung dan sisi tabung. Ini adalah komponen utama penahan tekanan dari penukar panas selubung-dan-tabung.

Lembaran tabung ini diproduksi dari baja tahan karat ASME SA240 Tipe 304 (UNS S30400) - grade austenitik standar industri yang menawarkan keseimbangan ketahanan korosi, kemampuan bentuk, dan kemampuan las. Material ini memberikan kinerja yang andal pada suhu layanan hingga 465°C (870°F) di lingkungan pengoksidasi.

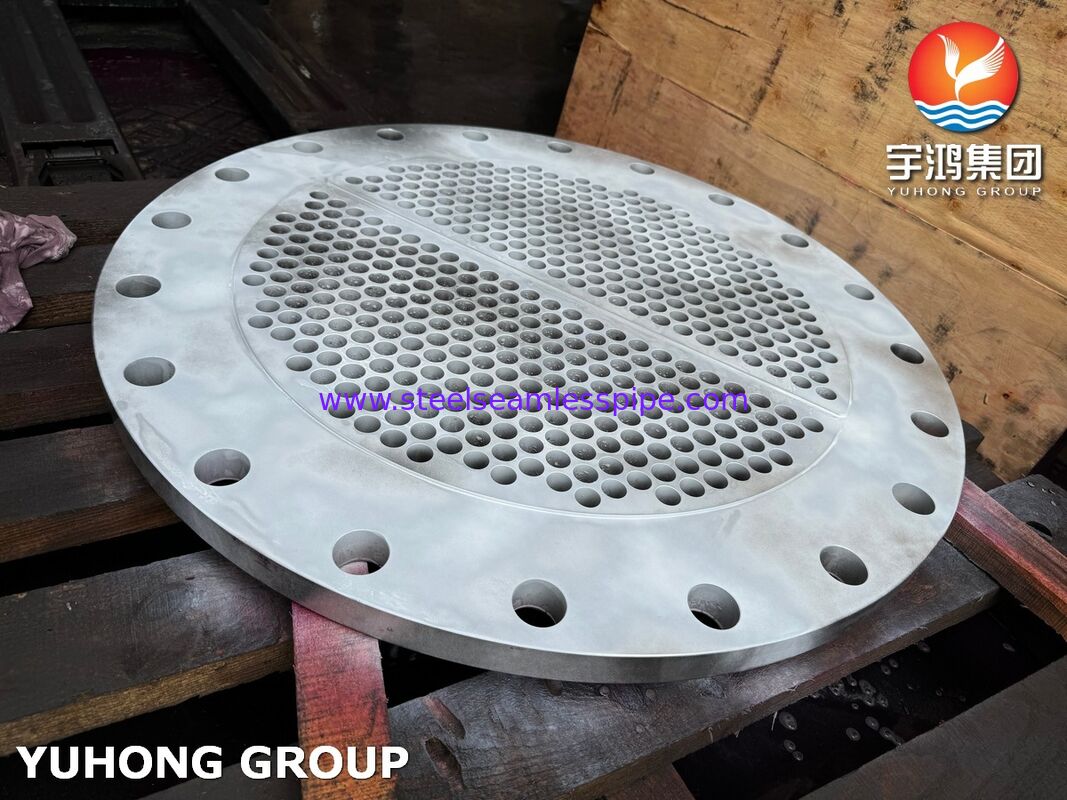

Manufaktur: Dibor dan dimesin CNC presisi sesuai gambar tata letak TEMA yang disediakan klien (pitch segitiga atau persegi), dengan alur partisi pass dan permukaan penyegelan dimesin sesuai spesifikasi.

Spesifikasi Material

Semua lembaran tabung diproduksi sesuai dengan ASME SA240 / ASTM A240 - tidak ada standar alternatif yang diterapkan.

Komposisi Kimia - ASME SA240 Tipe 304

Sumber: ASME SA240 / ASTM A240
Elemen	Komposisi (%)
Karbon (C)	≤ 0,07
Mangan (Mn)	≤ 2,00
Fosfor (P)	≤ 0,045
Belerang (S)	≤ 0,030
Silikon (Si)	≤ 0,75
Kromium (Cr)	18,0 - 20,0
Nikel (Ni)	8,0 - 10,5
Nitrogen (N)	≤ 0,10

Properti Mekanik (Suhu Ruangan)

Sumber: ASME SA240 / ASTM A240
Properti	Nilai
Kekuatan Tarik	≥ 515 MPa (75.000 psi)
Kekuatan Luluh (offset 0,2%)	≥ 205 MPa (30.000 psi)
Perpanjangan	≥ 40%
Kekerasan	≤ 92 HRB (≤ 201 HBW)

Kemampuan Dimensi

Sumber: ASME SA240 / standar TEMA
Parameter	Rentang / Toleransi
Diameter Luar	Kustom, hingga 3.000 mm+
Ketebalan	25 mm hingga 150 mm+ (tersedia kustom)
Toleransi Diameter Lubang Tabung	+0,05 / -0,00 mm (presisi CNC)
Pitch Lubang	Sesuai tata letak TEMA (biasanya 25,4 mm hingga 31,75 mm)
Alur per Lubang	2 atau 3 alur annular presisi

Persyaratan Inspeksi & Pengujian

Semua lembaran tabung menjalani pemeriksaan non-destruktif (NDE) yang komprehensif dengan ketertelusuran material penuh yang dipertahankan melalui Laporan Uji Pabrik (MTR).

Metode Uji	Tujuan	Kriteria Penerimaan
Pengujian Penetran (PT)	Mendeteksi ketidaksempurnaan permukaan (retakan, porositas, lap)	ASME SA240 / spesifikasi pelanggan
Pengujian Ultrasonik (UT)	Mendeteksi cacat bawah permukaan (inklusi, laminasi, rongga)	ASME SA240 / spesifikasi pelanggan
PMI (Identifikasi Material Positif)	Memverifikasi komposisi paduan melalui XRF	Sesuai sertifikat material

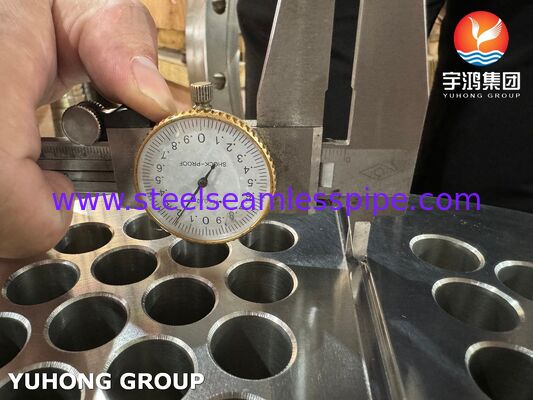

Inspeksi Dimensi	Memverifikasi diameter lubang, pitch, kedalaman alur, kehalusan permukaan, OD/ketebalan	Sesuai tata letak TEMA + gambar pelanggan
Inspeksi Visual	Kehalusan permukaan, keselarasan alur partisi pass, kondisi permukaan penyegelan	Sesuai persyaratan ASME + TEMA

PT dan UT dilakukan pada tingkat inspeksi 100% pada permukaan kritis.

Skenario Aplikasi

Lembaran tabung ASME SA240 SS304 ditentukan untuk layanan penukar panas di mana fluida sisi tabung atau sisi selubung bersifat agak korosif dan konsentrasi klorida tetap rendah.

Industri Utama:

Petrokimia & Penyulingan - Perpindahan panas dalam proses penyulingan dan kimia
Farmasi - Penukar panas sanitasi untuk pemrosesan terkontrol
Makanan & Minuman - Pemanasan/pendinginan proses di mana kebersihan dan kemudahan pembersihan diperlukan
Pembangkit Listrik - Pemanas air umpan tekanan rendah, pendingin oli pelumas
HVAC & Pendingin Udara - Tong penukar panas, kondensor, bundel evaporator
Industri Umum - Pendingin air, pendingin oli hidrolik, penanganan fluida non-agresif

Batas tekanan desain: ≤ 30 bar (~435 psi) untuk konstruksi pelat gulung.

Keunggulan & Kustomisasi

Keunggulan Rekayasa:

Ketahanan korosi: Kandungan kromium 18,0-20,0% dan kandungan nikel 8,0-10,5% memberikan ketahanan terhadap oksidasi dan korosi dari paparan atmosfer, air tawar, uap, dan larutan kimia ringan.
Kesesuaian presisi: Lubang tabung dibor CNC dengan toleransi +0,05 / -0,00 mm mencegah kebocoran bypass dan memastikan penggulungan tabung yang konsisten.
Integritas sambungan: 2 atau 3 alur annular presisi per lubang memaksimalkan kekuatan tarik mekanis selama ekspansi tabung hidrolik.

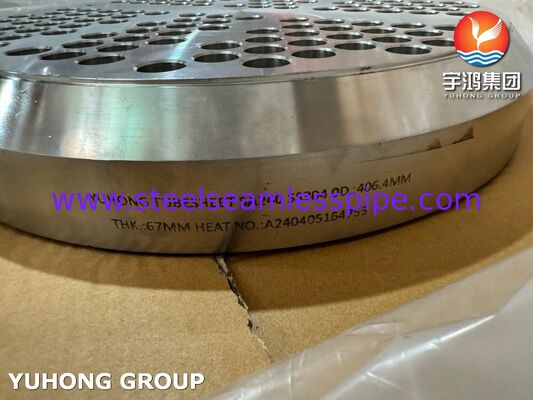

Ketertelusuran: Sertifikasi material lengkap dengan MTR yang memverifikasi kepatuhan ASME SA240 untuk kimia dan properti mekanik.

Kustomisasi Tersedia:

OD dan ketebalan kustom sesuai gambar
Pola lubang tabung: pitch segitiga atau persegi sesuai tata letak TEMA
Konfigurasi alur kustom
Desain lembaran tabung mengambang atau stasioner
Opsi konstruksi pelat gulung (SA240) atau tempa

FAQ - Pertanyaan Teknis Umum

T: Apa perbedaan antara ASME SA240 dan ASTM A240 untuk lembaran tabung 304?

J: ASME SA240 adalah adopsi ASME Boiler and Pressure Vessel Code dari ASTM A240. Untuk komponen penahan tekanan dalam bejana berkode ASME, SA240 adalah spesifikasi yang berlaku. Keduanya merujuk pada properti material yang sama untuk Tipe 304 (UNS S30400).

T: Kapan saya harus menentukan lembaran tabung pelat gulung vs. lembaran tabung tempa?

J: Pelat gulung (SA240) cocok untuk ketebalan hingga sekitar 100 mm dan tekanan hingga 30 bar, menawarkan keuntungan biaya. Konstruksi tempa (ASTM A182 F304) diperlukan untuk ketebalan dinding berat, tekanan tinggi, dan aplikasi siklus termal ekstrem.

T: NDE apa yang biasanya diperlukan untuk lembaran tabung ASME SA240 304?

J: Persyaratan standar meliputi PT (pengujian penetran) untuk deteksi cacat permukaan dan UT (pengujian ultrasonik) untuk deteksi cacat bawah permukaan. PMI dilakukan untuk memverifikasi komposisi paduan. Pengujian tambahan (hidrostatik, dll.) dapat ditentukan sesuai persyaratan pelanggan.
