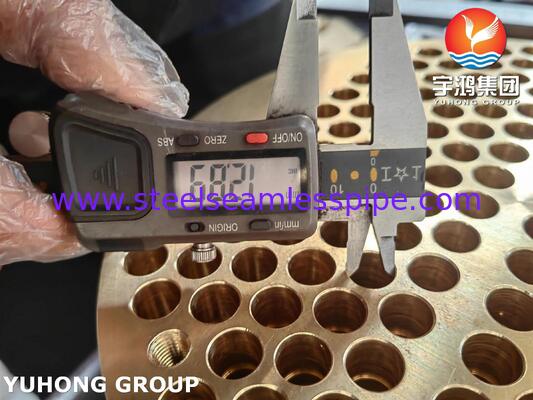

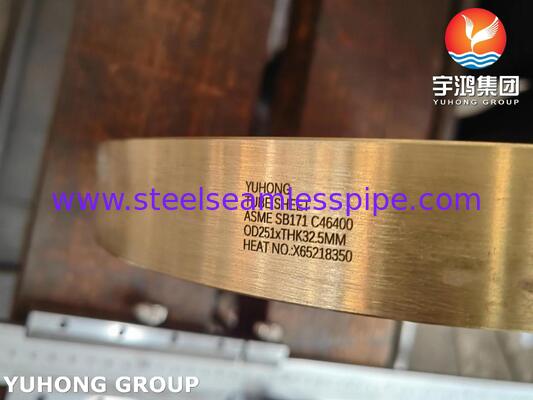

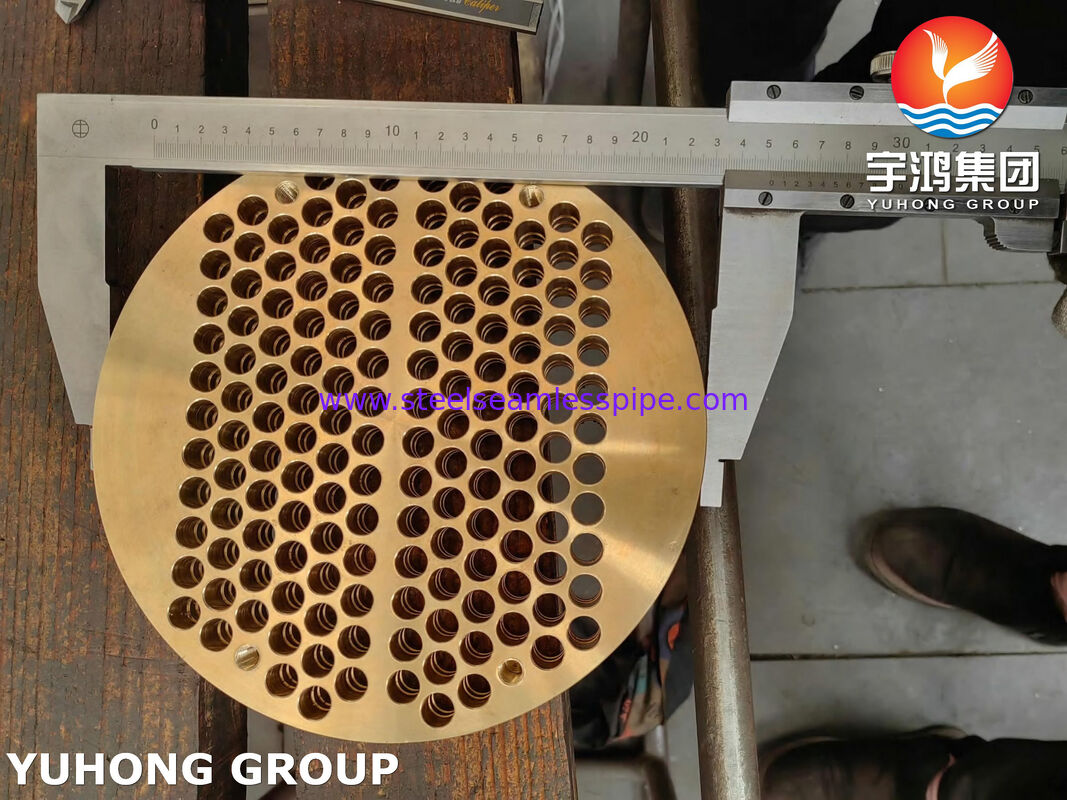

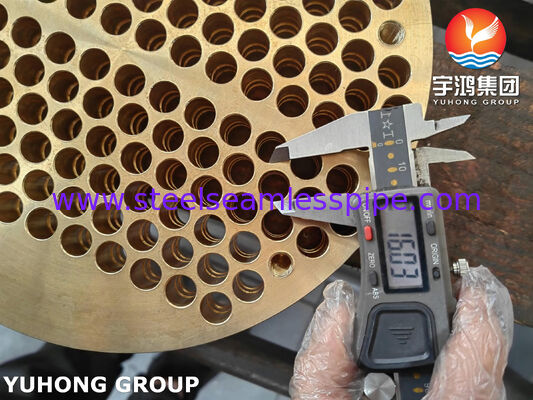

ASME SB171 C46400 Tubesheet untuk Penukar Panas Cangkang dan Pipa

ASME SB171 C46400 tubesheet adalah komponen penukar panas paduan tembaga yang diproduksi dari bahan paduan tembaga-seng C46400.

Tubesheet dipasang di antara sisi cangkang dan sisi pipa penukar panas cangkang dan pipa. Ini memberikan dukungan pipa dan membentuk batas pemisahan antara fluida sisi cangkang dan sisi pipa.

C46400 umumnya dikenal sebagai Naval Brass, paduan tembaga-seng yang digunakan dalam peralatan kelautan dan industri. Untuk aplikasi penukar panas, dimensi tubesheet, susunan lubang pipa, ketebalan, dan konfigurasi sambungan diproduksi sesuai dengan desain peralatan dan gambar teknik.

Bahan dan Standar

Paduan Tembaga C46400

Standar Bahan: ASME SB171
Grade Bahan: C46400
UNS: C46400
Jenis Bahan: Paduan Tembaga-Seng / Naval Brass
Jenis Produk: Tubesheet Penukar Panas

ASME SB171 mencakup pelat, lembaran, dan lingkaran paduan tembaga untuk bejana tekan, kondensor, dan penukar panas.

Untuk tubesheet yang difabrikasi, bahan C46400 dimesin menjadi geometri tubesheet yang diperlukan sesuai dengan desain penukar panas.

Naval Brass C46400

C46400 adalah paduan tembaga-seng yang mengandung tembaga dan seng sebagai unsur paduan utama.

Bahan ini umumnya diidentifikasi sebagai Naval Brass.

Elemen paduan tipikal meliputi:

• Tembaga (Cu)
• Seng (Zn)
• Timah (Sn)
• Timbal (Pb), jika berlaku sesuai dengan persyaratan grade yang ditentukan

Komposisi kimia dan sifat mekanik harus mematuhi persyaratan ASME SB171 yang berlaku untuk C46400.

Desain Tubesheet

Tata Letak Lubang Pipa

Tubesheet dimesin dengan banyak lubang pipa sesuai dengan tata letak pipa penukar panas.

Parameter utama meliputi:

• Diameter lubang pipa
• Jarak antar pipa
• Pola pipa
• Jumlah lubang pipa
• Toleransi lubang pipa

Susunan umum meliputi:

• Jarak segitiga
• Jarak persegi
• Jarak persegi terotasi

Susunan akhir harus mengikuti gambar teknik penukar panas.

Pemisahan Sisi Cangkang dan Sisi Pipa

Tubesheet memisahkan saluran aliran sisi cangkang dan sisi pipa sambil memberikan antarmuka struktural untuk bundel pipa.

Sambungan Pipa

Tergantung pada desain penukar panas, pipa dapat disambungkan ke tubesheet melalui:

• Ekspansi pipa
• Pengelasan segel
• Pengelasan kekuatan
• Ekspansi + pengelasan segel

Metode sambungan harus ditentukan sesuai dengan desain peralatan dan spesifikasi proyek.

Proses Manufaktur

Persiapan Bahan C46400

Bahan paduan tembaga C46400 dipasok sesuai dengan persyaratan ASME SB171 yang berlaku.

Pemotongan Pelat atau Lingkaran

Bahan mentah dipotong sesuai dimensi blank tubesheet yang diperlukan.

Pemesinan CNC

Tubesheet dimesin sesuai gambar teknik.

Pemesinan dapat meliputi:

• Pemesinan diameter luar
• Pemesinan ketebalan
• Pengeboran lubang pipa
• Pengeboran lubang baut
• Pemesinan alur
• Facing

Pengeboran Lubang Pipa

Lubang pipa dimesin sesuai dengan yang ditentukan:

• Diameter luar pipa
• Jarak antar pipa
• Toleransi lubang
• Tata letak pipa

Inspeksi Akhir

Tubesheet yang sudah jadi diperiksa keakuratan dimensinya, kondisi permukaan, posisi lubang pipa, dan persyaratan proyek lainnya.

Spesifikasi Produk

Dimensi yang Tersedia

Dimensi tubesheet biasanya disesuaikan dengan gambar penukar panas.

Aplikasi

Penukar Panas Cangkang dan Pipa

ASME SB171 C46400 tubesheet dapat digunakan sebagai komponen struktural dalam rakitan penukar panas cangkang dan pipa.

Aplikasi meliputi:

• Penukar panas proses
• Penukar panas industri
• Kondensor
• Pendingin
• Peralatan proses termal

Peralatan Kondensor

C46400 tubesheet dapat diproduksi untuk rakitan kondensor sesuai dengan bahan pipa yang ditentukan dan lingkungan operasi.

Peralatan Kelautan dan Industri

C46400 Naval Brass juga terkait dengan peralatan kelautan dan industri di mana paduan tembaga yang ditentukan cocok untuk kondisi desain.

Kontrol Kualitas dan Inspeksi

Inspeksi Bahan

Inspeksi dapat meliputi:

• Verifikasi komposisi kimia
• Pengujian sifat mekanik
• Tinjauan sertifikat bahan

Inspeksi Dimensi

Dimensi utama meliputi:

• Diameter luar
• Ketebalan
• Diameter lubang pipa
• Jarak antar pipa
• Posisi lubang
• Dimensi lubang baut
• Kerataan

Inspeksi Permukaan

Inspeksi dapat mencakup:

• Permukaan yang dimesin
• Permukaan lubang pipa
• Kondisi tepi
• Dimensi alur
