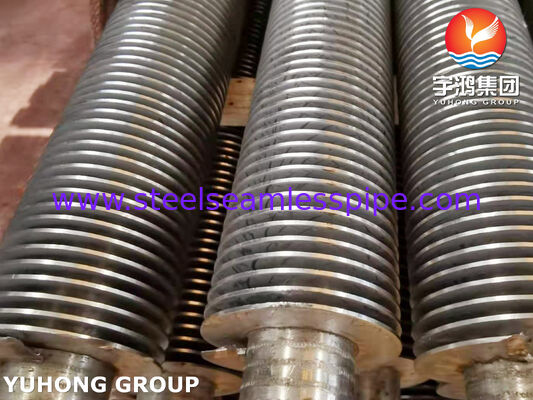

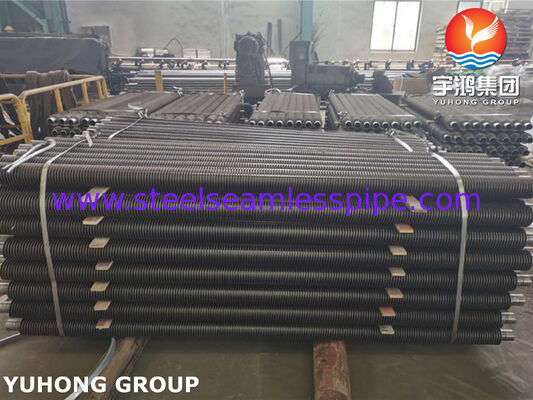

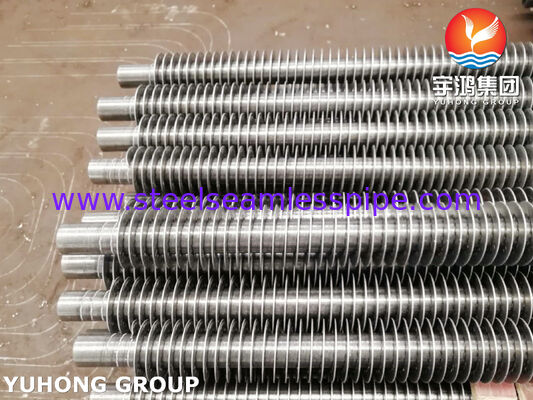

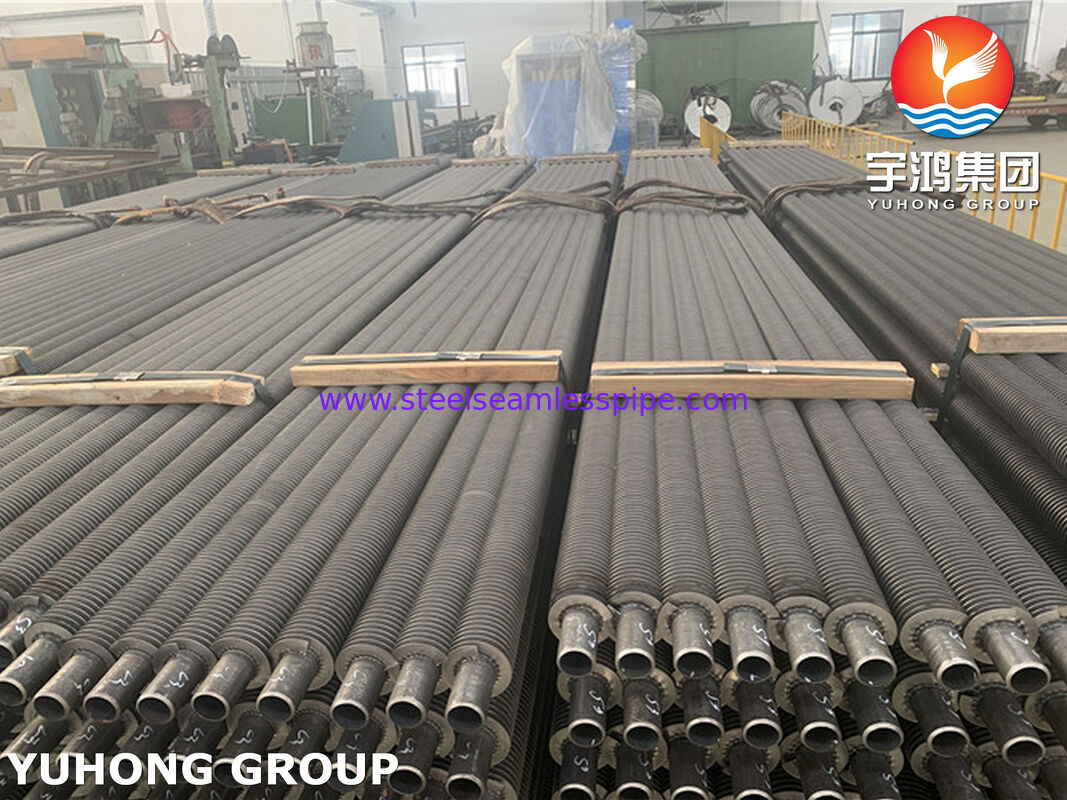

ASTM A213 TP316 Spiral Fined Tubes untuk Economizer
Ringkasan Produk
ASTM A213 TP316 spiral fined tabung adalah komponen transfer panas berkinerja tinggi yang dirancang untuk sistem ekonomizer, unit pemulihan panas limbah, boiler, dan penukar panas industri.Dibuat dari baja tahan karat austenit premiumASTM A213 TP316, tabung-tabung berdaun ini menggabungkan ketahanan korosi yang sangat baik, konduktivitas termal yang superior, dan stabilitas mekanik jangka panjang dalam kondisi operasi yang menuntut.
Desain sirip spiral secara signifikan meningkatkan luas permukaan transfer panas eksternal dibandingkan dengan tabung biasa, meningkatkan efisiensi pemulihan panas sambil mengurangi ukuran peralatan dan biaya operasi.TP316 stainless steel memberikan ketahanan yang lebih baik terhadap korosi klorida, oksidasi, dan lingkungan suhu tinggi karena kandungan molibdenum (Mo),membuat tabung ini cocok untuk pembangkit listrik, pengolahan kimia, aplikasi pemanasan laut, petrokimia, dan industri.
ASTM A213 TP316 tabung spiral sirip kami diproduksi sesuai dengan standar internasional yang ketat, dengan kontrol dimensi yang tepat, kinerja las yang andal,dan prosedur inspeksi yang komprehensif untuk memastikan kualitas yang konsisten dan masa pakai yang diperpanjang.
Fitur Produk
1. Resistensi Korosi Superior
Baja tahan karat ASTM A213 TP316 mengandung molibdenum, yang meningkatkan ketahanan terhadap korosi lubang dan celah, terutama di lingkungan yang mengandung klorida, asam, dan polutan industri.
2. Performa transfer panas yang ditingkatkan
Struktur sirip spiral meningkatkan area pertukaran panas yang efektif, meningkatkan efisiensi transfer panas dan memungkinkan penghemat untuk memulihkan lebih banyak panas limbah dari gas buang.
3. Stabilitas suhu tinggi
Bahan TP316 mempertahankan kekuatan mekanik yang sangat baik dan ketahanan korosi selama operasi terus menerus pada suhu tinggi,memastikan kinerja yang dapat diandalkan dalam aplikasi boiler dan pemulihan panas.
4. Umur Layanan yang Panjang
Bahan baku berkualitas tinggi, proses manufaktur yang terkontrol, dan prosedur inspeksi yang ketat membantu meminimalkan deformasi tabung, kerusakan korosi, dan kegagalan prematur.
Aplikasi Tipikal
ASTM A213 TP316 spiral fined tabung banyak digunakan dalam:
- Mesin penghemat boiler
- Sistem pemulihan panas limbah
- Pemanas industri
- Penukar panas pembangkit listrik
- Peralatan pengolahan kimia
- Sistem pemanasan petrokimia
- Unit pemulihan panas kilang
- Penghematan gas buang laut
- Sistem penukar panas baja tahan karat
Jangkauan Ukuran Standar
Dimensi tabung sirip spiral dapat disesuaikan sesuai dengan kebutuhan pelanggan.
| Artikel |
Jangkauan standar |
| Bahan tabung dasar |
ASTM A213 TP316 Baja tahan karat |
| Diameter Luar Tabung |
15 mm ️ 76 mm |
| Ketebalan dinding tabung |
1.5 mm 8 mm |
| Panjang tabung |
Hingga 18.000 mm |
| Tinggi sirip |
5 mm 30 mm |
| Ketebalan sirip |
0.3 mm 1.5 mm |
| Pin Pitch |
2.0 mm 10 mm |
| Jenis sirip |
Lukisan spiral / Heliks |
| Bahan sirip |
TP316 Baja tahan karat atau paduan tertentu |
| Standar Produksi |
ASTM A213 / Spesifikasi pelanggan |
Catatan: Dimensi khusus, konfigurasi sirip, dan perawatan permukaan tersedia untuk desain economizer yang berbeda.
Proses Produksi
Proses produksi ASTM A213 TP316 tabung spiral finned meliputi:
- Pemeriksaan Bahan Baku
Tabung baja tahan karat dan pita sirip diperiksa untuk komposisi kimia, dimensi, dan kualitas permukaan.
- Persiapan tabung
Tabung dibersihkan dan dipersiapkan untuk memastikan ikatan yang tepat antara permukaan tabung dan bahan sirip.
- Pengelasan sirip spiral
Pita sirip terus-menerus digulung di sekitar tabung menggunakan teknologi pengelasan terkontrol untuk mencapai ikatan mekanis yang kuat dan kinerja transfer panas yang stabil.
- Pengolahan panas (bila diperlukan)
Pengolahan panas dapat diterapkan sesuai dengan spesifikasi pelanggan untuk mengoptimalkan struktur material dan mengurangi tekanan.
- Perbaikan permukaan
Tabung dibersihkan, dipoles, atau dirawat sesuai dengan persyaratan aplikasi.
- Pemeriksaan Akhir
Setiap tabung menjalani pemeriksaan dimensi dan pengujian kinerja sebelum pengiriman.
Komposisi kimia ASTM A213 TP316
Persyaratan komposisi kimia dari ASTM A213 TP316 stainless steel adalah sebagai berikut:
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.08 |
| Silikon (Si) |
≤ 0.75 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Sulfur (S) |
≤ 0.030 |
| Besi (Cr) |
16.0 ¢ 18.0 |
| Nikel (Ni) |
10.0 ¢ 14.0 |
| Molybdenum (Mo) |
2.00 ¢ 3.00 |
| Besi (Fe) |
Saldo |
ASTM A213 TP316 Sifat Mekanis
Persyaratan mekanik khas untuk tabung tanpa jahitan ASTM A213 TP316:
| Properti |
Persyaratan |
| Kekuatan tarik |
≥ 515 MPa |
| Kekuatan Hasil (0,2% Offset) |
≥ 205 MPa |
| Perpanjangan |
≥ 35% |
| Kekerasan (Tipikal) |
≤ 217 HB |
| Kepadatan |
Sekitar 8,0 g/cm3 |
Sifat mekanik ini memberikan kekuatan, fleksibilitas, dan daya tahan yang sangat baik untuk aplikasi penukar panas suhu tinggi.
Pengujian dan Pemeriksaan Kualitas
Untuk memastikan operasi yang dapat diandalkan di lingkungan yang menuntut, ASTM A213 TP316 tabung spiral finned menjalani pengujian komprehensif, termasuk:
Analisis komposisi kimia
- Pengujian dengan Optical Emission Spectrometer (OES)
- Verifikasi elemen paduan termasuk Cr, Ni, dan Mo
Pengujian Mekanis
- Pengujian ketegangan
- Pengujian kekuatan output
- Pengujian elongasi
- Pengujian kekerasan
Pengujian Non-Destructive (NDT)
- Uji hidrostatik: Memastikan ketahanan tekanan dan kinerja bebas kebocoran
- Pengujian Arus Eddy: Mendeteksi cacat permukaan dan bawah permukaan
- Uji Ultrasonik (UT): Mengidentifikasi kekurangan internal
- Uji Penetrant Cairan (PT): Memeriksa retakan permukaan dan cacat las
Pemeriksaan Dimensi
- Pengukuran diameter luar tabung
- Verifikasi ketebalan dinding
- Pemeriksaan ketinggian sirip dan ketinggian
- Pemeriksaan panjang dan lurus
Pemeriksaan Kualitas Permukaan
- Pemeriksaan visual
- Pemeriksaan kualitas las
- Penilaian kebersihan permukaan
Mengapa memilih tabung spiral A213 TP316?
- Dibuat dari baja tahan korosi TP316
- Meningkatkan efisiensi transfer panas melalui desain sirip spiral
- Cocok untuk suhu tinggi dan lingkungan korosif
- Dimensi yang dapat disesuaikan untuk berbagai sistem penghemat
- Kepatuhan ketat terhadap persyaratan ASTM A213
- Kinerja yang dapat diandalkan dengan umur operasi yang diperpanjang
