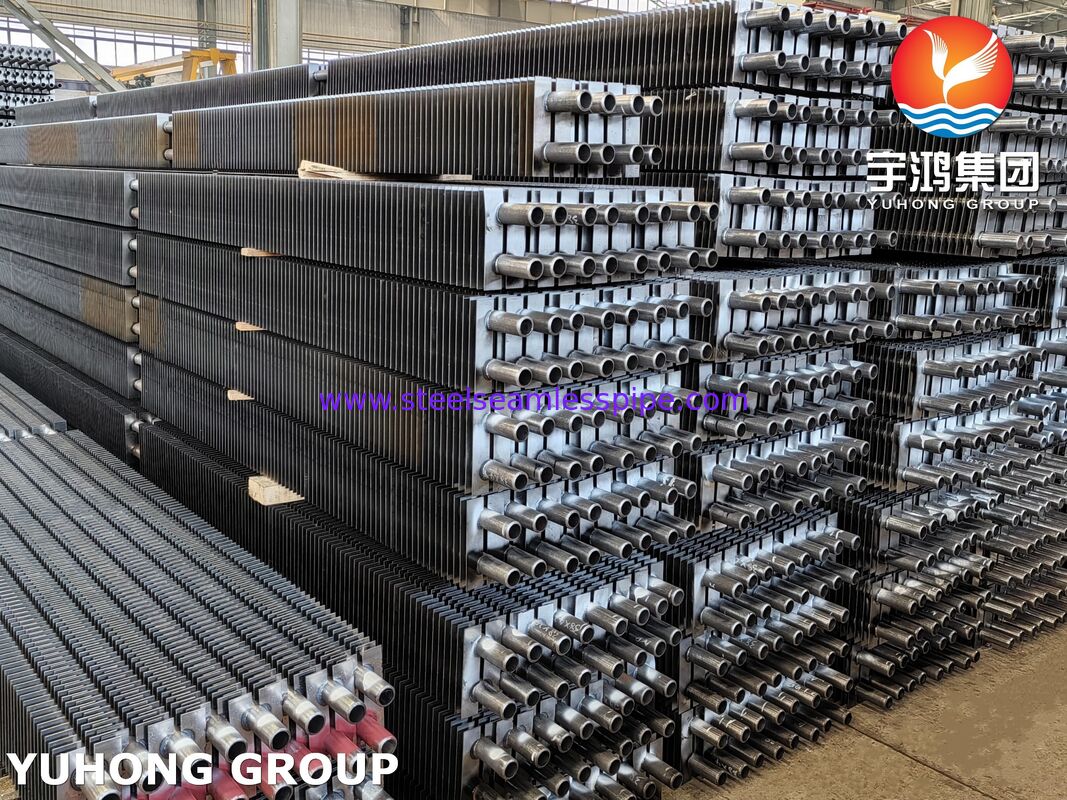

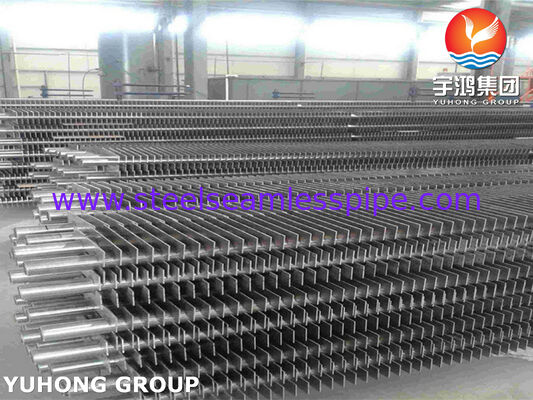

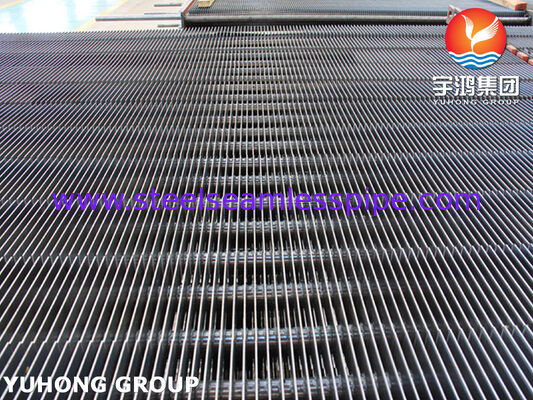

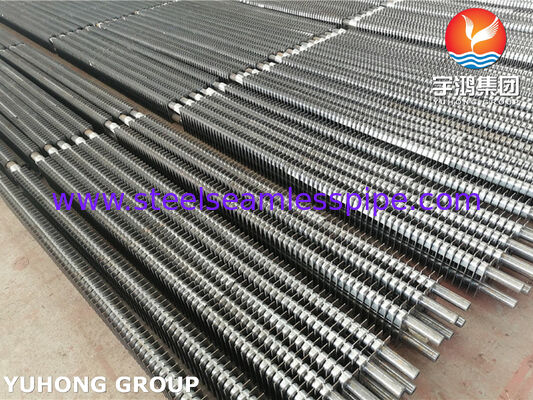

Tabung Sirip Tipe H Ganda untuk Boiler Pemulihan Panas Limbah – Baja Karbon ASTM A179
Gambaran Produk
Tabung Sirip Tipe H Ganda adalah komponen perpindahan panas berefisiensi tinggi yang dirancang khusus untuk boiler pemulihan panas limbah, ekonomiser industri, dan sistem penukar panas hemat energi. Diproduksi dengan tabung baja karbon mulus ASTM A179, tabung bersirip ini memberikan kinerja termal yang sangat baik, keandalan mekanis, dan masa pakai yang lama dalam aplikasi di mana pemulihan panas dari gas buang sangat penting.
Struktur sirip H ganda yang unik terdiri dari dua sirip persegi panjang simetris yang dilas di sisi berlawanan dari tabung dasar, membentuk saluran aliran gas yang optimal. Dibandingkan dengan tabung polos konvensional atau tabung bersirip spiral standar, tabung bersirip tipe H ganda secara signifikan meningkatkan area perpindahan panas eksternal sambil mengurangi akumulasi abu dan meningkatkan ketahanan terhadap penumpukan kotoran di sisi gas.
Bahan ASTM A179 menawarkan konduktivitas termal yang sangat baik, kemampuan las yang baik, dan kinerja mekanis yang stabil, menjadikan tabung ini banyak digunakan di boiler berbahan bakar batu bara, boiler berbahan bakar gas, boiler biomassa, pabrik insinerasi limbah, sistem pembangkit listrik, dan unit pemulihan panas limbah industri.
Fitur Utama Tabung Sirip Tipe H Ganda
1. Efisiensi Perpindahan Panas Tinggi
Desain sirip H ganda memperluas area pertukaran panas dan meningkatkan turbulensi dalam aliran gas buang, meningkatkan efisiensi boiler secara keseluruhan dan mengurangi konsumsi bahan bakar.
2. Kinerja Anti-Penumpukan Kotoran yang Sangat Baik
Saluran gas terbuka di antara sirip berbentuk H meminimalkan penumpukan debu dan memungkinkan pembersihan yang lebih mudah dibandingkan dengan struktur sirip yang rapat, menjadikannya cocok untuk lingkungan gas buang yang kotor.
3. Kekuatan Mekanis yang Kuat
Sirip dilas dengan kuat ke permukaan tabung ASTM A179, memberikan stabilitas struktural yang tinggi di bawah siklus termal, getaran, dan operasi jangka panjang.
4. Dioptimalkan untuk Sistem Pemulihan Panas Limbah
Tabung bersirip tipe H ganda umumnya dipasang di:
- Boiler pemulihan panas limbah (WHRB)
- Ekonomiser boiler
- Penukar panas gas-ke-air
- Sistem pemulihan panas limbah industri
- Peralatan pemulihan panas pembangkit listrik
- Sistem panas limbah pabrik semen dan pabrik baja
Spesifikasi Teknis
Bahan Tabung Dasar
ASTM A179 / ASME SA179
Tabung baja mulus karbon rendah yang dirancang untuk aplikasi penukar panas dan kondensor.
Aplikasi Khas:
- Bank tabung ekonomiser
- Boiler pemulihan panas limbah
- Pemanas awal air umpan
- Penukar panas industri
Rentang Ukuran Standar
Dimensi tabung bersirip tipe H ganda dapat disesuaikan sesuai dengan persyaratan desain boiler.
Ukuran Tabung Dasar Umum
| Parameter |
Rentang Standar |
| Diameter Luar (OD) |
25,4 mm – 63,5 mm |
| Ketebalan Dinding |
2,0 mm – 6,0 mm |
| Panjang Tabung |
3000 mm – 12000 mm |
| Tinggi Sirip |
10 mm – 30 mm |
| Ketebalan Sirip |
1,0 mm – 2,5 mm |
| Jarak Sirip |
8 mm – 20 mm |
| Lebar Sirip |
20 mm – 50 mm |
Ukuran Manufaktur Khas
- 31,8 * 2,0 mm
- 38,1 * 2,5 mm
- 44,5 * 3,0 mm
- 50,8 * 3,5 mm
- 57,2 * 4,0 mm
(Dimensi khusus tersedia sesuai dengan gambar pelanggan dan persyaratan perpindahan panas.)
Proses Manufaktur
Proses produksi tabung bersirip tipe H ganda meliputi:
- Inspeksi tabung mulus ASTM A179
- Pembersihan dan persiapan permukaan tabung
- Pemotongan presisi sirip berbentuk H
- Pengelasan resistansi otomatis atau pengelasan sirip berkualitas tinggi
- Inspeksi dimensi
- Perlakuan permukaan dan verifikasi kualitas akhir
Proses pengelasan memastikan ikatan yang kuat antara sirip dan tabung sambil mempertahankan konduktivitas termal yang sangat baik.
Komposisi Kimia Bahan ASTM A179
| Elemen |
Kandungan Maksimum (%) |
| Karbon (C) |
0,06 – 0,18 |
| Mangan (Mn) |
0,27 – 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Belerang (S) |
≤ 0,035 |
ASTM A179 adalah grade baja karbon rendah yang dioptimalkan untuk aplikasi penukar panas, memberikan kemampuan pembentukan yang baik dan ketahanan korosi dalam kondisi operasi boiler normal.
Sifat Mekanis ASTM A179
| Properti |
Persyaratan |
| Kekuatan Tarik |
≥ 325 MPa |
| Kekuatan Luluh |
≥ 180 MPa |
| Perpanjangan |
≥ 35% |
| Kekerasan |
Maks. 72 HRB |
Sifat mekanis ini memberikan kekuatan yang cukup untuk operasi berkelanjutan di bawah ekspansi termal, variasi tekanan, dan siklus pemanasan berulang.
Metode Inspeksi dan Pengujian
Untuk memastikan keandalan dan kepatuhan dengan standar penukar panas internasional, tabung bersirip tipe H ganda menjalani inspeksi kualitas yang komprehensif.
1. Inspeksi Bahan Baku
- Verifikasi sertifikat bahan (MTC)
- Analisis komposisi kimia
- Pengujian sifat mekanis
2. Inspeksi Tabung
- Pengukuran diameter luar
- Pengukuran ketebalan dinding
- Inspeksi kelurusan
- Pemeriksaan cacat permukaan
3. Inspeksi Kualitas Pengelasan
- Inspeksi tampilan las sirip-ke-tabung
- Verifikasi kekuatan pengelasan
- Inspeksi akurasi dimensi
4. Pengujian Non-Destruktif (NDT)
Metode pengujian yang tersedia meliputi:
- Pengujian arus eddy
- Pengujian ultrasonik
- Pengujian partikel magnetik (jika berlaku)
- Pengujian penetran cair (jika diperlukan)
5. Uji Tekanan Hidraulik
Tabung ASTM A179 diuji secara hidraulik untuk memverifikasi ketahanan tekanan dan kekedapan bocor.
6. Inspeksi Akhir
Inspeksi akhir meliputi:
- Pengukuran jarak sirip
- Verifikasi panjang tabung
- Inspeksi kualitas permukaan
- Inspeksi pengemasan
Dokumen inspeksi dapat disediakan sesuai dengan persyaratan pelanggan, termasuk:
- Sertifikat Bahan EN 10204 3.1
- Laporan inspeksi
- Catatan pengujian
- Laporan dimensi
Keunggulan Dibandingkan Tabung Bersirip Tradisional
| Fitur |
Tabung Sirip Tipe H Ganda |
Tabung Sirip Spiral Konvensional |
| Area Perpindahan Panas |
Tinggi |
Sedang |
| Ketahanan Debu |
Sangat Baik |
Sedang |
| Resistensi Aliran Gas |
Lebih Rendah |
Lebih Tinggi |
| Kinerja Pembersihan |
Mudah |
Lebih sulit |
| Cocok untuk Gas Limbah |
Sangat Baik |
Terbatas |
Aplikasi Khas
Tabung bersirip tipe H ganda yang diproduksi dari ASTM A179 banyak digunakan di:
Boiler Pemulihan Panas Limbah
Memulihkan energi dari gas buang bersuhu tinggi untuk menghasilkan uap atau memanaskan air proses.
Ekonomiser Industri
Meningkatkan efisiensi boiler dengan memanaskan awal air umpan sebelum masuk ke boiler.
Sistem Pembangkit Listrik
Meningkatkan efisiensi pemulihan energi di pembangkit listrik termal.
Industri Manufaktur
Diterapkan di:
- Pabrik baja
- Pabrik semen
- Pabrik kimia
- Fasilitas petrokimia
- Pabrik limbah-energi
Mengapa Memilih Tabung Sirip Tipe H Ganda ASTM A179 Kami?
- Diproduksi sesuai standar ASTM A179 / ASME SA179
- Desain yang dioptimalkan untuk aplikasi pemulihan panas limbah
- Kualitas pengelasan sirip-ke-tabung yang tinggi
- Ketahanan yang sangat baik terhadap penumpukan kotoran dan debu
- Dimensi khusus tersedia
- Dokumentasi inspeksi lengkap disediakan
- Cocok untuk operasi industri jangka panjang
Tabung bersirip tipe H ganda kami menyediakan solusi yang andal untuk meningkatkan efisiensi boiler dan memaksimalkan pemulihan energi dari sumber panas limbah industri.
