ASTM A213 TP304 tabung sirip sirip
Ringkasan Produk
ASTM A213 TP304 Serrated Fin Tubes adalah komponen transfer panas premium yang dirancang untuk memaksimalkan kinerja termal dalam aplikasi industri yang menuntut.Dibuat menggunakan tabung stainless steel tanpa jahitan ASTM A213 TP304 sebagai bahan dasar, tabung-tabung berdaun ini menggabungkan sirip bergerigi yang bergelombang dan dilas terus-menerus yang secara signifikan meningkatkan efisiensi transfer panas sambil mengurangi kecenderungan pencemaran.
Desain sirip bergerigi menciptakan turbulensi terkontrol dalam aliran gas,meningkatkan koefisien transfer panas dan memungkinkan pemulihan energi panas yang lebih efisien dibandingkan dengan konfigurasi sirip padat konvensionalDikombinasikan dengan ketahanan korosi yang sangat baik dan ketahanan oksidasi dari TP304 stainless steel, tabung-tabung ini banyak digunakan dalam penukar panas, ekonomizer, penukar panas yang didinginkan udara,Sistem pemulihan panas limbah, pabrik petrokimia, dan fasilitas pembangkit listrik.
ASTM A213 TP304 Serrated Fin Tubes memberikan keseimbangan yang sangat baik antara ketahanan korosi, kekuatan mekanik, efisiensi termal,dan keandalan operasional jangka panjang di lingkungan suhu sedang dan tinggi.
Fitur Utama
- Dibuat dari ASTM A213 TP304 tabung stainless steel tanpa jahitan
- Desain sirip bergerigi bergelombang dan las terus menerus
- Kinerja transfer panas yang ditingkatkan melalui peningkatan turbulensi
- Ketahanan yang sangat baik terhadap korosi atmosfer dan proses
- Ketahanan oksidasi yang lebih tinggi pada suhu tinggi
- Mengurangi kotoran dan pembersihan yang lebih mudah dibandingkan dengan desain sirip biasa
- Penurunan tekanan yang lebih rendah daripada banyak konfigurasi sirip konvensional
- Cocok untuk aliran gas korosif dan lingkungan lembab
- Masa pakai yang panjang dengan persyaratan pemeliharaan minimal
Aplikasi Tipikal
Penukar Panas
- Penukar panas kerucut dan tabung
- Penukar panas gas-ke-cair
- Unit pemulihan panas proses
Generasi Listrik
- Mesin penghemat boiler
- Generator uap pemulihan panas (HRSG)
- Sistem pemulihan panas limbah
Industri Petrokimia
- Pemanas proses kilang
- Sistem pendinginan petrokimia
- Fasilitas pengolahan gas
Pabrik Proses Industri
- Unit pengolahan kimia
- Pabrik pupuk
- Fasilitas pengolahan makanan
- Sistem produksi farmasi
Keuntungan Desain sirip bergerigi
Berbeda dengan sirip padat konvensional, sirip bergerigi mengandung segmen yang dipotong dengan tepat di sepanjang tepi sirip.Gangguan ini dalam struktur sirip menciptakan turbulensi lokal yang terus mengganggu lapisan batas termal di sekitar tabung.
Manfaatnya meliputi:
- Koefisien transfer panas yang lebih tinggi
- Peningkatan efisiensi termal
- Mengurangi akumulasi debu
- Kinerja yang lebih baik di lingkungan gas kotor
- Peningkatan ketahanan terhadap kotoran
- Biaya operasi yang lebih rendah
- Tingkat pemulihan energi yang lebih baik
Proses Produksi
ASTM A213 TP304 Serrated Fin Tubes diproduksi dengan mengelilingi pita sirip serat stainless steel di sekitar tabung dasar TP304.Akar sirip terus dilas ke permukaan tabung menggunakan teknologi las resistensi frekuensi tinggi, memastikan konduktivitas termal yang sangat baik dan integritas mekanik.
Proses manufaktur menyediakan:
- Pengikatan metalurgi terus menerus
- Geometri sirip seragam
- Jarak sirip yang konsisten
- Stabilitas struktur tinggi
- Kinerja transfer panas yang sangat baik
Jangkauan Ukuran Standar
Dimensi berikut mewakili kemampuan manufaktur umum. Konfigurasi yang disesuaikan dapat disediakan sesuai dengan persyaratan desain termal.
| Parameter |
Jangkauan standar |
| Diameter luar tabung dasar |
19.05 mm 63.5 mm (3/4 " 2-1/2 ") |
| Ketebalan dinding tabung dasar |
1.2 mm 6.0 mm |
| Panjang tabung |
Hingga 25.000 mm |
| Tinggi sirip |
8 mm 25 mm |
| Ketebalan sirip |
0.3 mm 1.2 mm |
| Pin Pitch |
3 FPI 12 FPI |
| Diameter tabung sirip secara keseluruhan |
Hingga 120 mm |
| Bahan sirip |
TP304, TP304L, TP316, TP316L atau paduan tertentu |
ASTM A213 TP304 Komposisi kimia
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.08 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Sulfur (S) |
≤ 0.030 |
| Silikon (Si) |
≤ 1.00 |
| Besi (Cr) |
18.00 ¢ 20.00 |
| Nikel (Ni) |
8.00 ️ 11.00 |
| Nitrogen (N) |
≤ 0.10 |
Komposisi kimia sesuai dengan persyaratan ASTM A213 TP304.
ASTM A213 TP304 Sifat Mekanis
| Properti |
Nilai Minimal |
| Kekuatan tarik |
515 MPa (75 ksi) |
| Kekuatan Hasil (0,2% Offset) |
205 MPa (30 ksi) |
| Perpanjangan |
35% |
| Kekerasan |
≤ 90 HRB (Biasa) |
| Modulus Elastisitas |
Sekitar 193 GPa |
Sifat mekanik berlaku untuk bahan tabung dasar TP304.
Pemeriksaan dan Pengujian
Setiap ASTM A213 TP304 Serrated Fin Tube dapat diperiksa sesuai dengan spesifikasi proyek dan persyaratan kualitas internasional.
Verifikasi Bahan
- Tinjauan sertifikasi bahan baku
- Identifikasi Material Positif (PMI)
- Analisis kimia spektrum
Pemeriksaan Dimensi

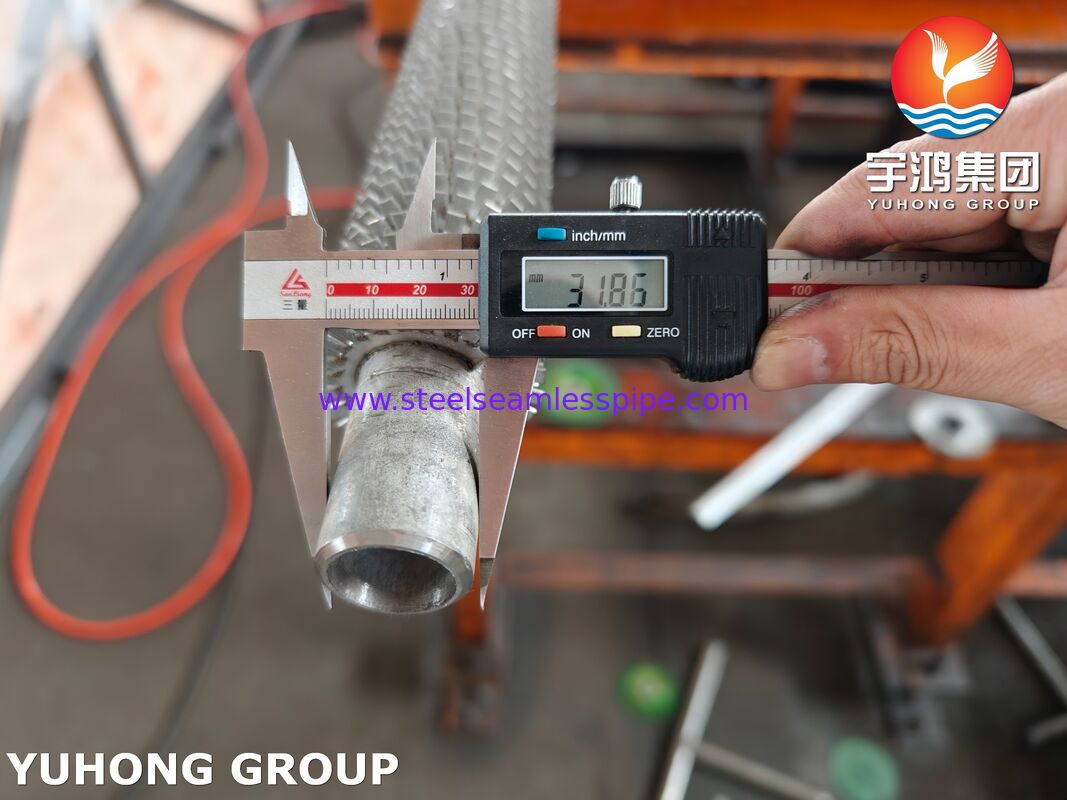

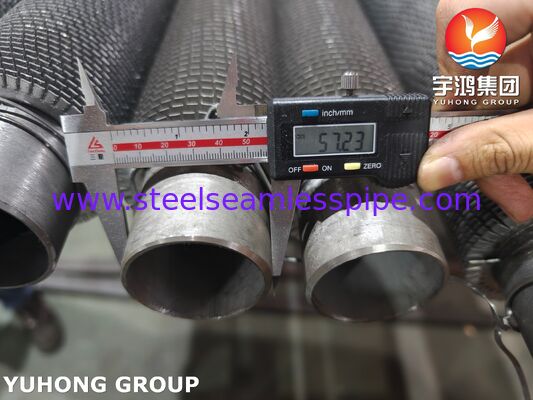

- Pengukuran diameter luar tabung
- Verifikasi ketebalan dinding
- Pemeriksaan panjang tabung
- Pengukuran ketinggian sirip

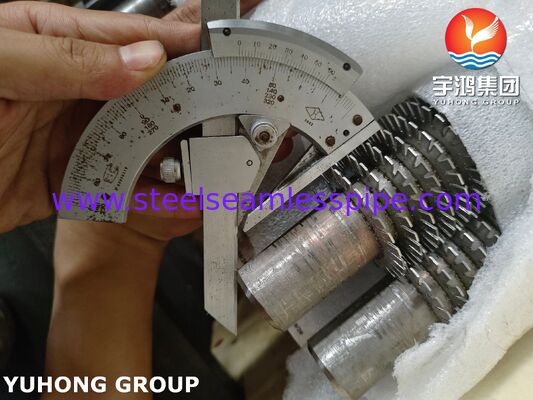

- Verifikasi pitch sirip

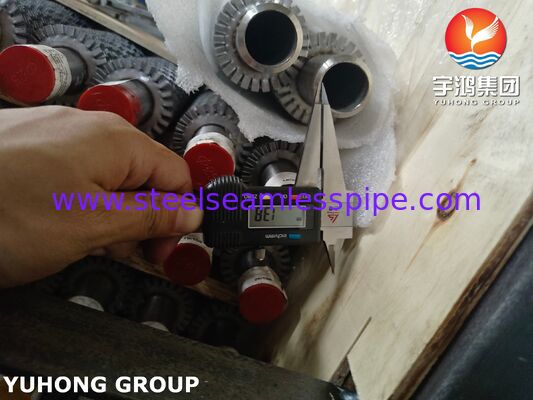

- Pemeriksaan diameter sirip keseluruhan
Pengujian Mekanis
- Pengujian ketegangan
- Pengujian kekerasan
- Uji perataan
- Uji pembakaran
Pengujian Non-Destructive (NDT)
- Pengujian Eddy Current (ECT)
- Uji Ultrasonik (UT)
- Uji Penetrant Cairan (PT)
- Pemeriksaan visual
Pemeriksaan Kualitas Las
- Pemeriksaan las dari sirip ke tabung
- Verifikasi las terus menerus
- Pengujian integritas obligasi
Pengujian Tekanan
- Pengujian hidrostatik
- Pengujian pneumatik atas permintaan
Manfaat ASTM A213 TP304 Serrated Fin Tubes
Ketahanan Korosi yang Luar Biasa
Baja tahan karat TP304 menawarkan ketahanan yang luar biasa terhadap oksidasi, kelembaban, korosi atmosfer, dan banyak media proses industri.
Meningkatkan Efisiensi Transfer Panas
Geometri sirip bergerigi mengganggu lapisan batas dan meningkatkan kinerja termal dibandingkan dengan desain sirip biasa.
Mengurangi Risiko Pencemaran
Tepi sirip yang tersegmentasi meminimalkan penumpukan debu dan meningkatkan karakteristik pembersih diri dalam aplikasi sisi gas.
Keandalan jangka panjang
Konstruksi las terus menerus memastikan lampiran sirip yang kuat dan kinerja yang dapat diandalkan di bawah kondisi siklus termal.
Biaya Operasi yang Lebih Rendah
Efisiensi pemulihan panas yang lebih baik berkontribusi pada pengurangan konsumsi bahan bakar dan peningkatan kinerja keseluruhan pabrik.
Standar Kualitas
Pembuatan dan inspeksi dapat dilakukan sesuai dengan:
- ASTM A213
- ASME SA213
- Bagian I & VIII ASME
- Persyaratan TEMA
- Standar EN 10216
- Spesifikasi Teknik Klien
- Persyaratan Inspeksi Pihak Ketiga
Inspeksi pihak ketiga yang tersedia meliputi:
- SGS
- TÜV
- Bureau Veritas (BV)
- DNV
- ABS
- Lloyd's Register
Mengapa Memilih ASTM A213 TP304 Serrated Fin Tubes?
ASTM A213 TP304 Serrated Fin Tubes menyediakan solusi yang sangat efisien untuk sistem transfer panas industri yang membutuhkan ketahanan korosi, kinerja termal yang ditingkatkan,dan stabilitas operasional jangka panjangGeometri sirip bergerigi canggih mereka meningkatkan pemulihan panas sambil meminimalkan pencemaran, membuat mereka ideal untuk penukar panas, ekonomizer, pendingin udara,dan sistem pemulihan panas limbah yang beroperasi di lingkungan industri yang menuntutDengan menggabungkan daya tahan yang terbukti dari TP304 stainless steel dengan teknologi sirip yang dioptimalkan, tabung ini memberikan efisiensi yang superior, keandalan,dan nilai siklus hidup untuk industri energi dan proses modern.
