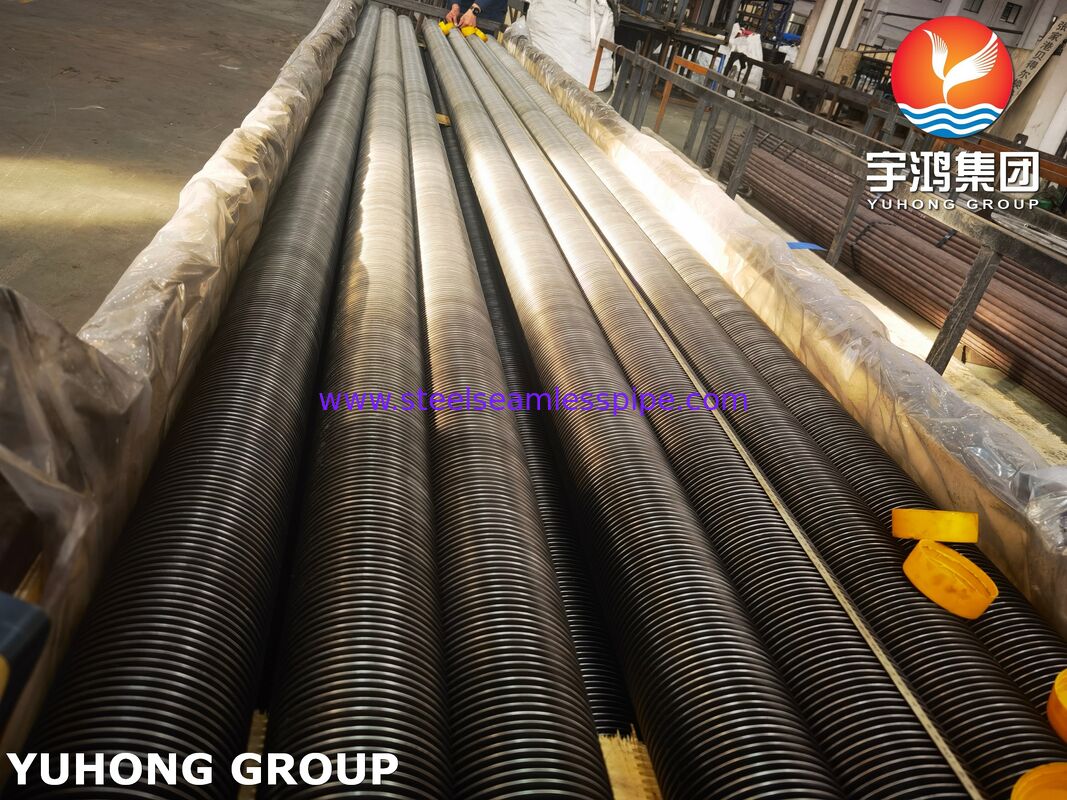

ASTM A106 Gr.B Tabung dengan sirip las frekuensi tinggi untuk penukar panas
Ringkasan Produk
ASTM A106 Grade B High-Frequency Welded (HFW) Fined Tubes adalah komponen transfer panas canggih yang dirancang untuk memaksimalkan kinerja termal di penukar panas industri, penukar panas yang didinginkan udara,penghemat, unit pemulihan panas limbah, boiler, dan peralatan pengolahan petrokimia.Dibuat dengan terus-menerus pengelasan sirip heliks pada permukaan luar tabung baja karbon tanpa jahitan menggunakan teknologi resistensi listrik frekuensi tinggi, tabung berdaun ini memberikan ikatan metalurgi yang kuat antara sirip dan tabung dasar, menghasilkan efisiensi transfer panas yang superior dan keandalan operasi jangka panjang.
Proses pengelasan frekuensi tinggi menciptakan antarmuka sirip ke tabung yang terus menerus dan sepenuhnya terikat yang meminimalkan ketahanan termal dan memastikan konduksi panas yang sangat baik.Dibandingkan dengan tabung sirip yang diikat secara mekanis, tabung HFW memiliki kekuatan mekanik yang lebih tinggi, ketahanan terhadap siklus termal yang lebih besar, dan kinerja yang lebih baik dalam kondisi operasi yang menuntut.
Fitur Utama
- Ikatan metalurgi terus menerus antara sirip dan tabung
- Efisiensi transfer panas yang sangat baik
- Integritas dan daya tahan mekanik yang tinggi
- Cocok untuk aplikasi suhu tinggi
- Pengurangan ketahanan kontak termal
- Ketahanan getaran yang sangat baik
- Masa pakai yang panjang dengan pemeliharaan minimal
- Tersedia dengan konfigurasi sirip padat atau bergerigi
- Dimensi yang dapat disesuaikan untuk memenuhi spesifikasi proyek
Proses Produksi
Tabung sirip berfrekuensi tinggi yang dilas diproduksi dengan membungkus strip sirip baja secara heliks di sekitar tabung dasar sambil menerapkan arus listrik frekuensi tinggi di akar sirip.Panas yang dihasilkan menciptakan fusi lokal, menghasilkan pengelasan terus menerus di sepanjang seluruh permukaan kontak sirip ke tabung.Proses ini memastikan efisiensi transfer panas maksimum dan stabilitas mekanis tanpa secara signifikan mempengaruhi sifat tabung dasar.
Aplikasi Tipikal
- Penjimat boiler
- Generator uap pemulihan panas (HRSG)
- Sistem pemulihan panas limbah
- Pabrik Petrokimia
- Pabrik Minyak
- Fasilitas Pengolahan Gas Alam
- Pembangkit Listrik
- Tungku Industri
- Pemanas proses
- Peralatan Pengolahan Kimia
Jangkauan Ukuran Umum
Dimensi tabung dasar
| Parameter |
Jangkauan Tipikal |
| OD tabung |
19.05 mm 63.5 mm (3/4 " 2-1/2 ") |
| Ketebalan dinding |
2.0 mm 8.0 mm |
| Panjang tabung |
Hingga 24.000 mm |
| Bahan |
ASTM A106 Gr.B Baja Karbon Tanpa Jahit |
Spesifikasi sirip
| Parameter |
Jangkauan Tipikal |
| Tinggi sirip |
8 mm 25 mm |
| Ketebalan sirip |
0.8 mm 2.0 mm |
| Pin Pitch |
3 mm 12 mm |
| Ketumpatan sirip |
2 8 FPI |
| Jenis sirip |
Solid atau Serrated |
Biasanya berkisar dari 35 mm hingga 110 mm tergantung pada geometri sirip.
Dimensi khusus tersedia sesuai dengan kebutuhan pelanggan dan spesifikasi proyek.
Komposisi kimia ASTM A106 Kelas B
| Elemen |
Komposisi (%) |
| Karbon (C) |
Max 0.30 |
| Mangan (Mn) |
0.29 106 |
| Fosfor (P) |
Max 0.035 |
| Sulfur (S) |
Max 0.035 |
| Silikon (Si) |
Min 0.10 |
| Tembaga (Cu) * |
Max 0.40 |
| Nikel (Ni) * |
Max 0.40 |
| Kromium (Cr) * |
Max 0.40 |
| Molibdenum (Mo) * |
Max 0.15 |
| Vanadium (V) * |
Max 0.08 |
*Elemen residu sesuai dengan persyaratan ASTM A106.
Sifat Mekanis
| Properti |
Nilai Minimal |
| Kekuatan tarik |
415 MPa (60 ksi) |
| Kekuatan Hasil |
240 MPa (35 ksi) |
| Perpanjangan |
20% |
| Kekerasan |
Seperti yang ditentukan oleh ASTM A106 |
| Kapasitas hidrostatik |
Menurut persyaratan ASTM A106 |
Sifat mekanik ini memberikan kekuatan dan keandalan yang sangat baik untuk aplikasi penukar panas yang beroperasi di bawah fluktuasi tekanan dan suhu.
Pemeriksaan dan Pengujian
Untuk memastikan kualitas dan kinerja yang konsisten, setiap batch ASTM A106 Gr.B High-Frequency Welded Fined Tubes menjalani inspeksi dan pengujian yang komprehensif.

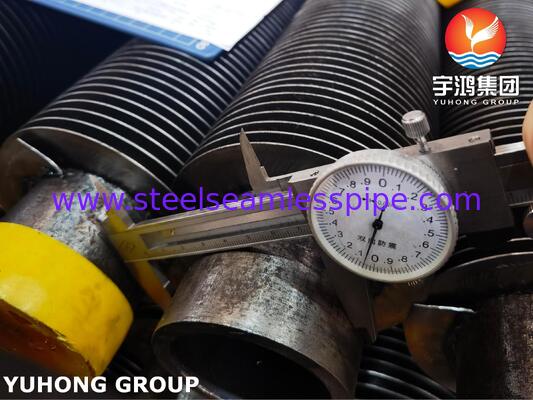

Pemeriksaan Dimensi
- Pengukuran diameter luar tabung

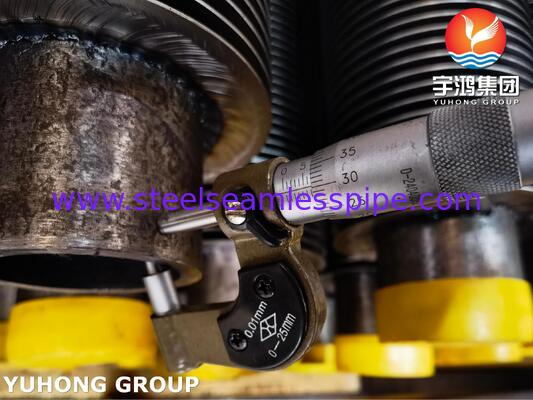

- Verifikasi ketebalan dinding
- Pemeriksaan ketinggian sirip

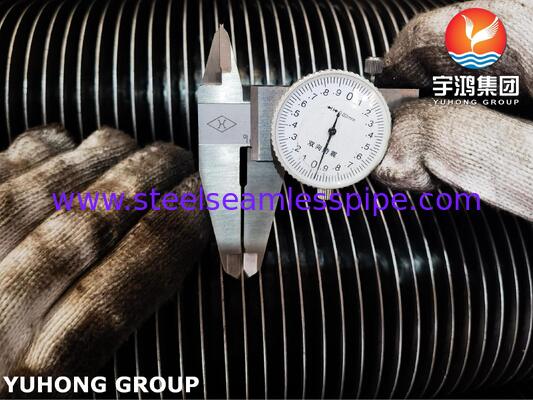

- Verifikasi pitch sirip
- Pengukuran tegak lurus
- Verifikasi panjang
Inspeksi Kualitas Las
- Pemeriksaan las visual
- Pemeriksaan integritas las terus menerus
- Penilaian obligasi fin-to-tube
- Verifikasi profil las
Pengujian Non-Destructive (NDT)
- Pengujian Eddy Current (ECT)
- Uji Ultrasonik (UT)
- Inspeksi Partikel Magnetik (MPI)
- Uji Penetrant Pewarna (PT) bila diperlukan
Pengujian Mekanis
- Uji ketegangan
- Tes perataan
- Uji pembakaran
- Uji lentur (jika ditentukan)
Pengujian Tekanan
- Uji tekanan hidrostatik
- Uji kebocoran pneumatik (opsional)
Verifikasi Bahan
- Identifikasi Material Positif (PMI)
- Analisis Kimia
- Verifikasi Sifat Mekanis
- Tinjauan Sertifikat Uji Pabrik
Keuntungan dari ASTM A106 Gr.B HFW Fined Tubes
Kinerja Transfer Panas yang Ditingkatkan
Luas permukaan eksternal yang meningkat secara signifikan meningkatkan efisiensi transfer panas, memungkinkan desain penukar panas yang lebih kompak dan hemat energi.
Ikatan Pin-to-Tube yang Kuat
Proses pengelasan frekuensi tinggi menciptakan koneksi metalurgi permanen yang tahan pemisahan sirip selama ekspansi termal dan getaran.
Mengurangi Biaya Operasi
Kinerja termal yang lebih baik mengurangi konsumsi energi dan meningkatkan efisiensi sistem secara keseluruhan.
Keandalan jangka panjang
Konstruksi baja karbon dikombinasikan dengan sirip las terus menerus memberikan daya tahan yang sangat baik dalam lingkungan industri yang menuntut.
Pilihan Desain Fleksibel
Tersedia dalam berbagai ukuran dan konfigurasi sirip untuk memenuhi berbagai persyaratan desain termal.
Kondisi Pasokan yang Tersedia
- Ujung tabung kosong
- Opsi sirip bergerigi
- Hot Dip Galvanized Finish (Optional)
- Lapisan Pelindung Tersedia
- Persiapan akhir khusus
- Ekspor Kemasan Berkualitas Laut
Dokumen
Setiap pengiriman dapat dilengkapi dengan:
- EN 10204 3.1 Sertifikat pengujian bahan
- Laporan komposisi kimia
- Laporan Uji Mekanis
- Laporan pengujian hidrostatik
- Laporan Inspeksi NDT
- Laporan Inspeksi Dimensi
- Daftar kemasan dan dokumentasi komersial
ASTM A106 Gr.B High-Frequency Welded Fined Tubes adalah solusi ideal untuk penukar panas industri yang membutuhkan efisiensi termal yang tinggi, kekuatan mekanik,dan kinerja jangka panjang yang dapat diandalkan dalam pembangkit listrik, industri pengolahan, petrokimia, dan proses.
