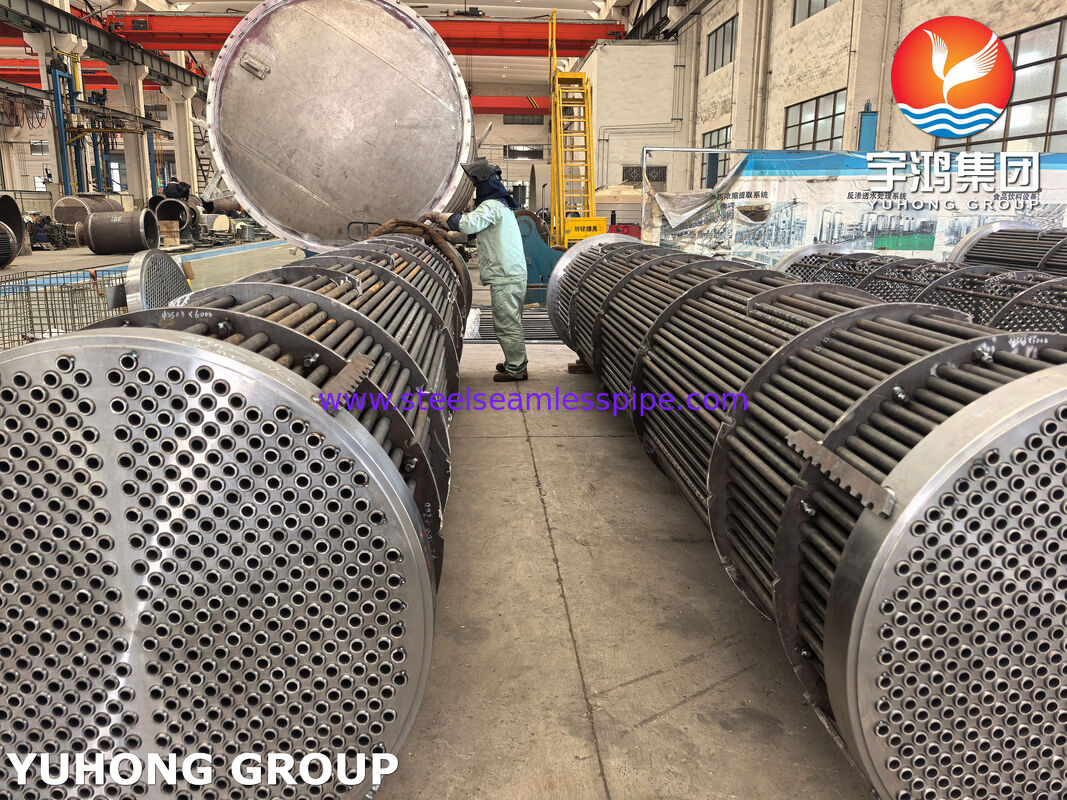

Bundel Tabung Penukar Panas Baja Karbon Berkinerja Tinggi (Standar TEMA)
Apakah Anda menghadapi kerugian efisiensi karena inti penukar yang kotor atau terkorosi? Mengganti komponen internal adalah cara paling hemat biaya untuk memulihkan sistem Anda.
Sebagai produsen global terkemuka,Grup Yuhongpersediaan telah dirakit lengkap, siap dipasangbundel tabung penukar panas baja karbondirancang dengan standar TEMA dan ASME Bagian VIII. Kami menyediakan inti pengganti langsung yang cocok dengan cangkang Anda yang ada, mengurangi waktu henti hingga 60% dibandingkan dengan membeli penukar panas baru.
Spesifikasi Teknis: Direkayasa dengan Presisi untuk Layanan Industri Tugas Berat
Setiap bundel tabung baja karbon yang kami buat dirancang khusus agar sesuai dengan parameter operasional atau gambar peralatan asli Anda (spesifikasi OEM).
-
Bahan Tabung:Baja karbon ASME SA179 yang mulus dan ditarik dingin (menawarkan konduktivitas termal optimal dan diameter luar yang presisi untuk penggulungan).
-
Bahan Tubesheet:Baja karbon tempa ASME SA266 Gr.2 berkekuatan tinggi atau pelat SA516 Gr.70.
-
Konfigurasi Penyekat:Baffle segmen SA516 Gr.70 yang disesuaikan, dibor secara presisi untuk mencegah getaran tabung dan mengoptimalkan turbulensi cairan sisi cangkang.
-
Tata Letak & Pitch Tabung:Segitiga yang dioptimalkan ($30^sekitar$atau$60^sekitar$) atau persegi ($90^sekitar$) pengaturan lapangan berdasarkan desain termal dan persyaratan pembersihan Anda.
-
Sambungan Tabung-ke-Tubesheet:Ekspansi hidrolik presisi tinggi (penggulungan) dengan pengelasan segel opsional atau pengelasan kekuatan untuk aplikasi gas bertekanan tinggi atau mematikan.
| Parameter |
Spesifikasi / Nilai Khas |
| Standar Desain |
TEMA Kelas R,B,C / ASME Bagian VIII Div. 1 |
| Dimensi Tabung Standar |
5/8", 3/4", 1", 1-1/4" OD (Panjang khusus hingga 12 meter) |
| Jenis Paket Tersedia |
Tabung Lurus (Fixed Tubesheet, Floating Head) & Bundel U-Tube |
| Pengujian & Kontrol Kualitas |
Pengujian Hidrostatis 100%, Pengujian Pneumatik, Radiografi (RT) untuk pengelasan |
| Dokumentasi Disediakan |
Sertifikat Uji Pabrik (MTC) sesuai EN 10204 3.1, Laporan NDT |
Mengapa Memilih Penggantian Bundel Tabung Daripada Penukar Baru?
Dalam industri berat seperti penyulingan petrokimia dan pembangkit listrik, waktu adalah uang. Memesan inti pengganti menawarkan keuntungan finansial dan operasional yang berbeda:
-
Penghematan Biaya yang Signifikan:Paket tabung pengganti biasanya hanya berharga30% hingga 50%penukar panas shell-and-tube yang baru.
-
Waktu Tunggu yang Dikurangi Secara Drastis:Kami mengirimkan bundel baja karbon khusus4 hingga 6 minggu, dibandingkan dengan 12 hingga 20 minggu untuk bejana bertekanan lengkap.
-
Modifikasi Nol Perpipaan:Bundel baru ini direkayasa ulang untuk langsung dimasukkan ke dalam shell Anda yang sudah ada. Tidak perlu memodifikasi nozel saluran masuk/keluar, pondasi, atau baja struktural.
-
Pemulihan Efisiensi Segera:Menghilangkan resistensi terhadap pengotoran, secara instan mengembalikan koefisien perpindahan panas asli Anda ($U$-nilai) dan mengurangi konsumsi energi.
Panduan Pemilihan Material: Kapan Baja Karbon Merupakan Pilihan yang Tepat?
Memilih metalurgi yang tepat sangat penting untuk umur peralatan Anda. Sementara Yuhong Group memasok paduan premium,Baja Karbon ASME SA179tetap menjadi standar emas industri untuk lingkungan proses tertentu.
Kondisi Pengoperasian yang Direkomendasikan untuk Baja Karbon:
-
Pendinginan Loop Tertutup:Ideal untuk air industri yang diolah, kondensasi uap, dan sirkuit air umpan boiler.
-
Hidrokarbon Non-Korosif:Banyak digunakan di kilang minyak dan gas untuk preheater minyak mentah dan aftercooler gas.
-
Batas Suhu Sedang:Sifat mekanik yang sangat baik untuk pengoperasian berkelanjutan di bawah 400°C.
Panduan Rekayasa Terbalik & Pemesanan: Cara Menghindari Kesalahan Umum
Untuk memastikan bundel cangkang dan tabung pengganti Anda terpasang sempurna pada percobaan pertama, tim teknik kami memerlukan salah satu hal berikut:
-
Gambar Pabrikan Asli (Gambar As-Built):Metode yang paling dapat diandalkan untuk menduplikasi jumlah tabung, baffle pitches, dan ketebalan tubesheet.
-
Sampel Fisik (Paket Lama):Anda dapat mengirimkan bundel Anda yang rusak ke fasilitas kami. Kami akan merekayasa balik semua dimensi menggunakan pemindaian laser presisi.
-
Dimensi Internal Cangkang:Jika gambar hilang, kami dapat membantu Anda menghitung diameter bundel luar (OटीL) yang tepat berdasarkan ID shell Anda.
⚠️Tip Rekayasa Kritis:Saat memesan, selalu verifikasi Andaorientasi penyekat(potongan horizontal vs. vertikal) untuk memastikan drainase cairan yang baik, dan nyatakan apakah Anda memerlukanpelat pelampiasanuntuk melindungi pipa luar dari erosi saluran masuk berkecepatan tinggi.
Kemampuan Pasokan Global: Komponen Penukar Panas Lengkap
Selain paket tabung yang dirakit sepenuhnya, Yuhong Group juga merupakan produsen tunggal untuk komponen bejana tekan individual:
-
Tabung Penukar Panas:Tabung baja tahan karat mulus, tabung paduan nikel, tabung paduan tembaga, dan tabung ketel baja karbon dipotong memanjang.
-
Tabung Permukaan yang Diperluas:Tabung bersirip tinggi dan bersirip rendah untuk penukar panas berpendingin udara.
-
Komponen Mesin:Tubesheet, baffle, tie rod, dan spacer struktural yang dibor dan diberi alur.
Minta Penawaran Teknis 48 Jam
Siap memulihkan efisiensi termal Anda? Kirim gambar, lembar data, atau sketsa dimensi Anda langsung ke tim teknik penjualan global kami:
