Bundel Tabung Kuningan Admiralty C44300 | Tabung Seamless ASME SB111 | Bundel Penukar Panas Paduan Tembaga untuk Air Laut & Pendingin Laut – Bundel Tabung Pengganti
Yuhong Group: Spesialis dalam Tabung Penukar Panas & Bundel Lengkap
Yuhong Group Co., Ltd. memasok sistem termal lengkap – penukar panas shell & tube (desain penukar panas TEMA), bejana tekan, pendingin udara – dan setiap komponen penting: Tabung Sirip, Tabung Tungku, Tabung Penukar Panas, Tabung Seamless Baja Tahan Karat, Tabung Paduan Nikel, Tabung paduan Tembaga, tubesheet penukar panas, dan bundel tabung penukar panas. Untuk layanan air laut dan air payau, kami menawarkan bundel tabung paduan tembaga berkinerja tinggi yang diproduksi dari Kuningan Admiralty C44300 – bahan terbukti yang tahan terhadap korosi, biofouling, dan serangan impak.
Fokus Produk: Bundel Tabung Kuningan Admiralty C44300 – Dirancang untuk Pendinginan Laut

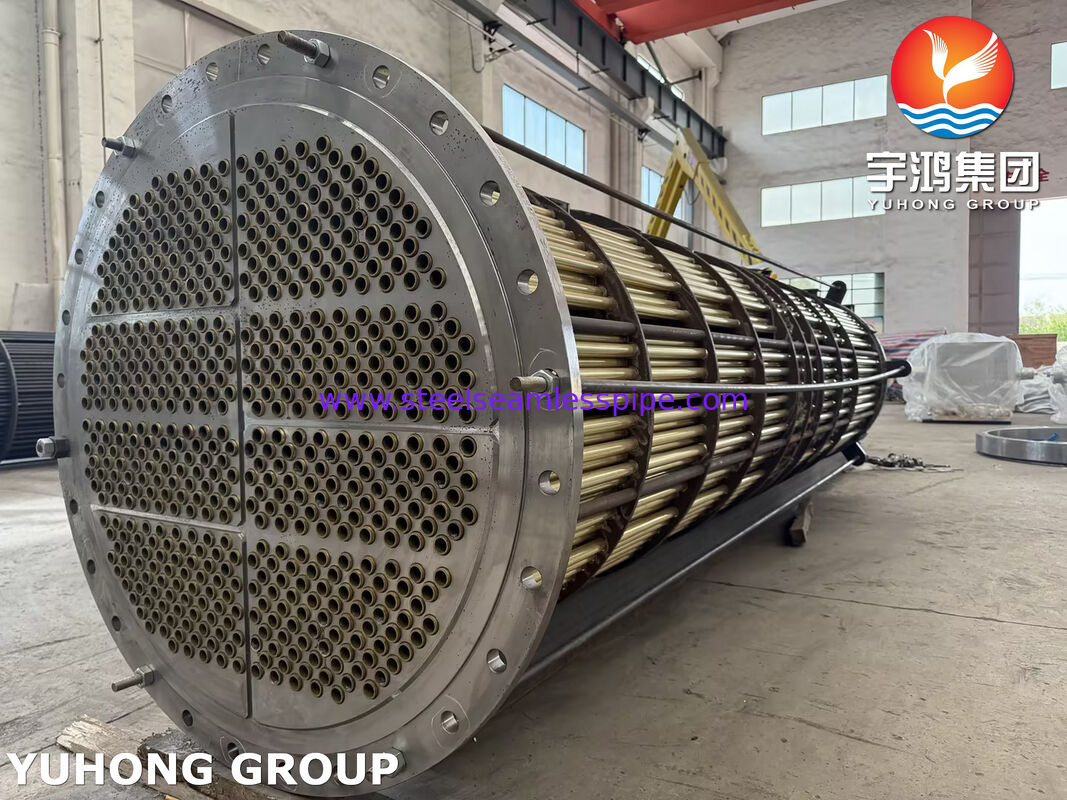

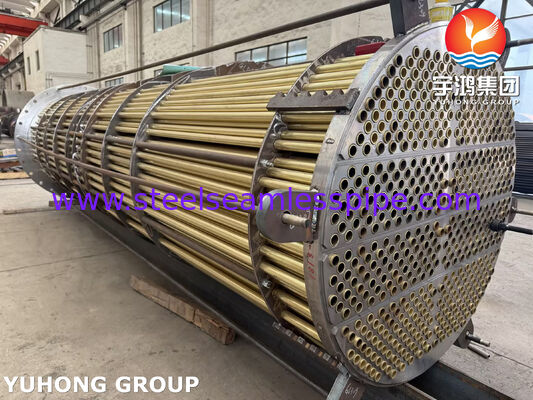

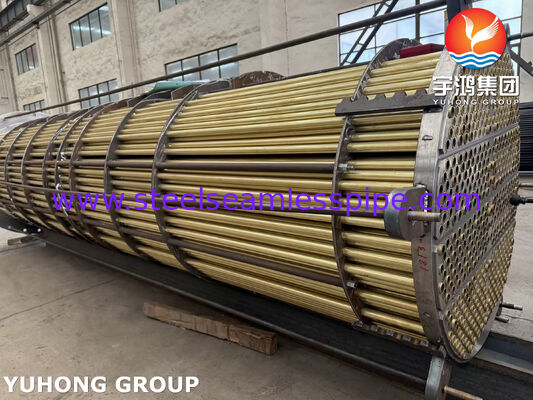

Bundel tabung Kuningan Admiralty C44300 adalah bundel tabung penukar panas yang direkayasa khusus untuk kondensor dan pendingin shell & tube yang beroperasi dengan air laut, air payau, atau air pendingin berklorida tinggi. Setiap bundel menampilkan tabung seamless ASME SB111 C44300 (kuningan Admiralty dengan komposisi nominal 70-72% Cu, 28-30% Zn, ditambah sedikit timah dan arsenik untuk ketahanan dezincification). Tabung digulung ke dalam tubesheet paduan tembaga yang kompatibel (biasanya kuningan angkatan laut C46400) dan dirakit dengan baffle, tie rod, dan perlindungan impak – memberikan masa pakai yang lama di lingkungan laut yang agresif.
Apa yang Ada di Dalam Bundel Tabung C44300 – Komponen & Perannya
| Komponen |
Bahan / Standar |
Peran dalam Kinerja Peralatan |
| Tabung Penukar Panas (C44300) |
ASME SB111 / Kuningan Admiralty |
Permukaan perpindahan panas utama; ketahanan yang sangat baik terhadap korosi air laut dan biofouling. Penambahan timah dan arsenik menghambat dezincification. |
| Tabung Sirip (opsional) |
Tabung C44300 + sirip aluminium atau tembaga |
Meningkatkan luas permukaan saat mendinginkan gas atau fluida HTC rendah; meningkatkan kapasitas tanpa memperbesar shell. |
| Tabung Tungku |
Tidak umum untuk C44300 (digunakan dalam layanan suhu tinggi) |
Untuk referensi: tabung berdinding tebal untuk pemanas yang menyala – tidak berlaku di sini. |
| Tabung Seamless Baja Tahan Karat |
Bahan alternatif untuk amplop bundel yang sama |
Tidak digunakan dalam bundel ini, tetapi kami memasok tabung seamless SS secara terpisah untuk aplikasi lain. |
| Tabung Paduan Nikel |
Alternatif untuk korosi ekstrem |
Tidak ada dalam bundel ini; tersedia sebagai produk terpisah. |
| Tabung paduan Tembaga (C44300) |
Inti dari bundel ini |
Seamless, kuningan Admiralty yang dihambat arsenik. |

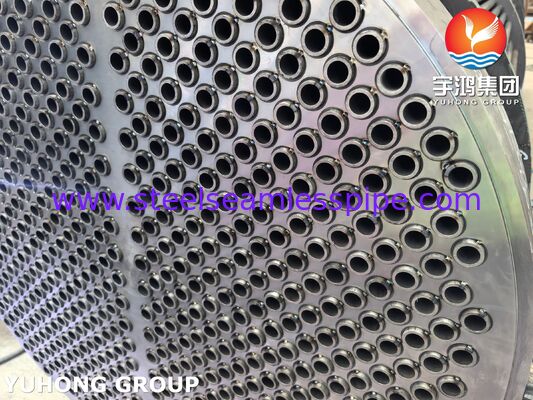

| Tubesheet Penukar Panas |
Kuningan Angkatan Laut C46400 atau C70600 (Cu-Ni) |
Menahan ujung tabung; bahan dipilih untuk kompatibilitas galvanik dengan C44300. |
| Baffle |
Kuningan Angkatan Laut C46400 atau baja karbon berlapis |
Mengarahkan aliran sisi shell, mendukung tabung, meningkatkan perpindahan panas. |
| Tie Rods & Spacers |
Kuningan Angkatan Laut atau perunggu silikon |
Menjaga jarak baffle; tahan korosi di air laut. |
| Pelat Impak |
C70600 (90/10 Cu-Ni) atau C44300 |
Melindungi ujung tabung dari erosi aliran masuk berkecepatan tinggi. |
Mengapa Kuningan Admiralty C44300 untuk Layanan Air Laut?
- Ketahanan korosi yang sangat baik terhadap air laut bersih dan air payau – berkinerja lebih baik daripada baja karbon dan banyak baja tahan karat.
- Dezincification dihambat – penambahan arsenik mencegah pelindian seng selektif, mode kegagalan umum pada kuningan biasa.
- Konduktivitas termal yang baik (sekitar 100 W/m*K) – perpindahan panas yang efisien.
- Ketahanan biofouling – ion tembaga menghambat pertumbuhan laut di permukaan tabung.
- Hemat biaya – jauh lebih murah daripada titanium atau paduan nikel, sambil menawarkan masa pakai yang memadai untuk banyak aplikasi laut (10-15 tahun).
Sorotan Teknis Bundel Kuningan Admiralty Kami
- Sambungan tabung-ke-tubesheet: Sambungan yang diperluas (digulung) presisi – tidak perlu pengelasan untuk menghindari korosi zona terpengaruh panas. Lubang tubesheet beralur meningkatkan kekuatan penahan.
- Perlindungan impak standar: Untuk kecepatan air masuk >2 m/s, kami memasang pelat impak C70600 di seberang nosel. Fitur sederhana ini dapat menggandakan masa pakai bundel tabung.
- Tata letak tabung yang dioptimalkan: Pitch segitiga memaksimalkan perpindahan panas; pitch persegi tersedia untuk pembersihan mekanis yang lebih mudah.
- Kepatuhan ASME penuh: Sertifikasi material, pengujian hidrostatik, dan laporan dimensi disertakan.
Modul Pengetahuan: Kuningan Admiralty C44300 vs. Paduan Tembaga Lainnya – Bundel Tabung Mana yang Harus Dipilih?
| Paduan |
Paling Cocok Untuk |
Batasan |
Perkiraan Masa Pakai di Air Laut |
| C44300 (Kuningan Admiralty) |
Air laut bersih, air payau, kecepatan sedang (≤2,5 m/s) |
Rentan terhadap serangan impak pada kecepatan tinggi; tidak untuk air laut yang tercemar atau stagnan |
10-15 tahun |
| C70600 (90/10 Cu-Ni) |
Air laut berkecepatan lebih tinggi (≤3,5 m/s), air tercemar, anjungan lepas pantai |
Lebih mahal daripada kuningan Admiralty |
15-20 tahun |
| C71500 (70/30 Cu-Ni) |
Kecepatan sangat tinggi, air laut yang mengandung padatan, aplikasi angkatan laut |
Biaya tertinggi di antara paduan tembaga |
20-30 tahun |
| Titanium (Grade 2) |
Kondisi korosif ekstrem, kecepatan berapa pun – tetapi berlebihan untuk air laut bersih |
Biaya sangat tinggi, sulit digulung ke dalam tubesheet |
30+ tahun |
Kapan memilih C44300:
- Air pendingin Anda adalah air laut bersih (tanpa lumpur berat, tanpa polusi).
- Kecepatan terkontrol (biasanya 1,5-2,5 m/s).
- Anda memerlukan pengganti yang hemat biaya untuk bundel kuningan Admiralty yang ada.
- Perkiraan masa pakai bundel 10-15 tahun sesuai dengan siklus pemeliharaan Anda.
Mode Kegagalan Umum Bundel Kuningan Admiralty (Dan Cara Kami Mencegahnya)
| Kegagalan |
Penyebab |
Pencegahan Kami |
| Serangan impak |
Kecepatan masuk tinggi tanpa perlindungan |
Selalu sertakan pelat impak untuk cairan masuk >2 m/s. |
| Dezincification |
Kualitas paduan buruk atau air stagnan |
Gunakan C44300 bersertifikat dengan kandungan arsenik; hindari kondisi stagnan. |
| Korosi amonia |
Amonia dalam air (misalnya, limpasan pabrik pupuk) |
Tidak cocok – rekomendasikan Cu-Ni atau titanium sebagai gantinya. |
| Erosi ujung tabung |
Aliran turbulen di permukaan tubesheet |
Sediakan bevel ujung masuk dan proyeksi tabung yang tepat di luar tubesheet. |
Keunggulan Mengganti Bundel Lama Anda dengan Bundel C44300 Kami
- Pemasangan langsung – diproduksi sesuai gambar bundel asli Anda atau pengukuran lapangan.
- Kinerja yang dipulihkan – menggantikan tabung yang berkarat, tersumbat, atau bocor.
- Biaya lebih rendah daripada membeli penukar panas baru yang lengkap.
- Waktu penyelesaian cepat – biasanya 5-6 minggu untuk bundel kustom.
- Dukungan komponen – kami juga dapat memasok hanya tabung bersirip, tubesheet penukar panas, atau tabung paduan tembaga individual untuk perakitan Anda sendiri.
Aplikasi Khas untuk Bundel Tabung C44300
- Pendingin kapal – pendingin air jaket mesin, pendingin oli pelumas (sisi air laut).
- Pembangkit listrik pesisir – kondensor air pendingin tambahan.
- Pabrik desalinasi – pemanas air garam, kondensor evaporator.
- Anjungan lepas pantai – pendingin proses (di mana Cu-Ni sering lebih disukai, tetapi C44300 digunakan untuk tugas yang kurang kritis).
- Pendingin industri – pendinginan air laut sekali lewat.
Kustomisasi & Ketersediaan Komponen Saja
Hanya perlu suku cadang daripada bundel lengkap? Kami memasok:
- Tabung seamless C44300 – dipotong sesuai panjang, dengan atau tanpa penyelesaian ujung.
- Tabung bersirip – tabung dasar C44300 dengan sirip aluminium atau tembaga untuk pendingin udara.
- Tubesheet penukar panas – dibor dan beralur dalam C46400 atau C70600.
- Baffle, tie rod, pelat impak – paduan tembaga apa pun atau baja karbon berlapis.
