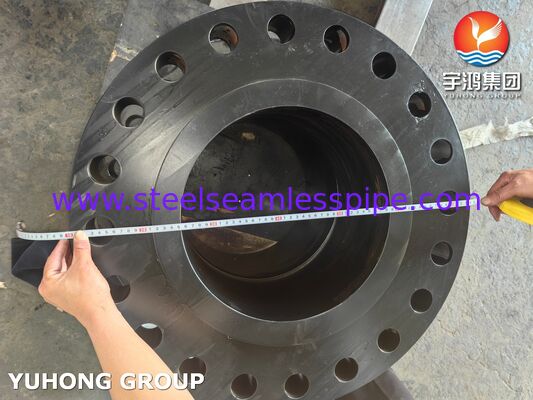

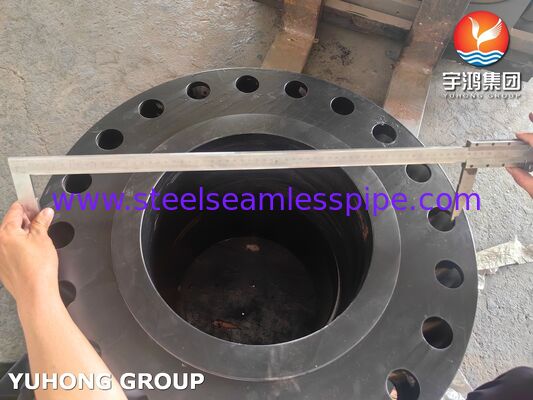

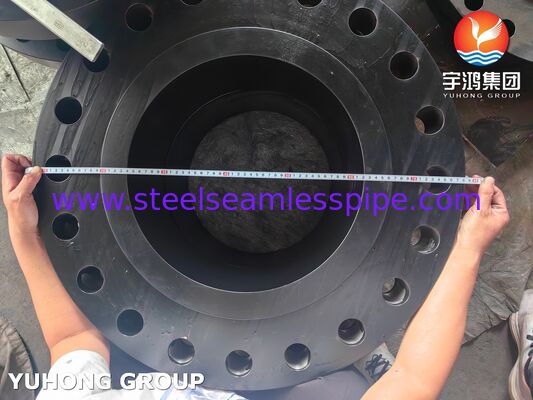

ASTM A694 F56 Carbon Steel Flanges WNRF / Weld Neck Flange untuk Layanan Tekanan Tinggi

ASEME B16.5 ASTM A694 / ASME SA694 WNRF Flanges baja karbon

Flang baja karbon ASTM A694 F56adalah forging bertenaga tinggi, uji benturan yang dirancang untuk tekanan tinggi dan suhu rendah moderat, terutama di sektor pipa minyak & gas dan kepala sumur.Kekuatan kunci mereka adalah kompatibilitas dengan API 5L X52 X65 pipa jalur, dikombinasikan dengan pengujian dampak wajib dan kemampuan untuk memenuhi NACE MR0175 untuk layanan asam.solusi yang sesuai dengan kode untuk sistem pipa kritis.

Komposisi Kimia % Flange WNRF ASTM A694 F56 Baja Karbon

Dimensi Flange ASTM A694 /ASME SA694

Mengapa memilih kombinasi ini daripada A105?

Banyak insinyur memilih flang ASTM A694 F56 karena alasan berikut:

• Persamaan kekuatan
  Ketika pipa penghubung adalah API 5L X56 (kekuatan 56 ksi), flange A105 (kekuatan 36 ksi) akan menjadi komponen pembatas tekanan.

• Ketangguhan Dampak
  A694 forging biasanya diuji dampak (Charpy V-notch) untuk memastikan perilaku ductile pada suhu rendah, sering diperlukan untuk Arktik, bawah laut, atau instalasi musim dingin.A105 tidak diuji secara otomatis akibat benturan.

• Kompatibilitas Layanan Masam
  Banyak proyek menentukan A694 F56 dengan batasan kekerasan NACE MR0175/ISO 15156 (≤22 HRC) untuk lingkungan H2S. Flange A105 sering membutuhkan pemrosesan terpisah dan lebih ketat untuk memenuhi batas-batas ini.

• Integritas Struktural
  Hub leher las menyediakan transisi tegangan bertahap dan memungkinkan pemeriksaan radiografi lengkap dari las.Hal ini wajib dalam aplikasi kritis di mana flange las slip-on atau soket tidak diizinkan.

Aplikasi

• Minyak & Gas Upstream & Midstream

Flang ini ditemukan pada kepala sumur bertekanan tinggi, sistem pengumpulan, dan pipa transmisi jarak jauh.

• Petrokimia & Pengolahan Kimia

Digunakan dalam loop reaktor bertekanan tinggi, unit pengolahan air, dan pipa layanan yang berat di mana beban siklik atau suhu rendah adalah faktor.

• Generasi Listrik

Khususnya di pabrik siklus gabungan, saluran uap bertekanan tinggi, dan sistem air masuk boiler yang membutuhkan komponen palsu dengan kekuatan hasil tinggi dan ketahanan kelelahan.

• Offshore & Subsea

Platform, FPSO, dan manifold bawah laut bergantung pada flang ini karena kombinasi kekuatan tinggi, ketahanan dampak, dan penyegelan yang dapat diandalkan dalam kondisi ekstrem.
