ASTM A182 F51 UNS S31803 Duplex 2205 Blind RF Flange untuk Pipa Minyak dan Gas

ASTM A182 F51 Blind RF Flange adalah flensa baja tahan karat dupleks tempa yang diproduksi dari UNS S31803 / Duplex 2205 material.

Flensa buta dirancang untuk menutup ujung sistem perpipaan, nosel bejana tekan, atau sambungan peralatan. Konfigurasi raised-face-nya menyediakan permukaan dudukan gasket yang terdefinisi untuk sambungan flensa yang dibaut.

ASTM A182 mencakup flensa pipa baja paduan dan tahan karat tempa atau gulung, fitting tempa, katup, dan komponen sistem tekanan serupa. Spesifikasi ini mencakup grade baja tahan karat dupleks feritik-austenitik seperti F51.

Duplex 2205 menggabungkan mikrostruktur austenitik-feritik dengan kekuatan mekanik yang relatif tinggi dan ketahanan terhadap korosi lokal dan retak korosi tegangan dibandingkan dengan banyak baja tahan karat austenitik konvensional.

Spesifikasi Produk

ASTM A182 F51 / UNS S31803

ASTM A182 F51 sesuai dengan grade baja tahan karat dupleks yang umum diidentifikasi sebagai UNS S31803 / Duplex 2205. Daftar referensi grade tempa Outokumpu mencantumkan F51 dengan UNS S31803 dan mengidentifikasi material tersebut sebagai baja tahan karat dupleks.

Elemen paduan tipikal meliputi:

• Kromium
• Nikel
• Molibdenum
• Nitrogen
• Mangan
• Silikon
• Karbon

Mikrostruktur dupleks terdiri dari fase feritik dan austenitik. Struktur ini berkontribusi pada kombinasi kekuatan mekanik dan kinerja korosi yang terkait dengan Duplex 2205.

Komposisi Kimia Tipikal

Untuk pengiriman aktual, edisi ASTM yang berlaku dan spesifikasi pembelian harus mengatur komposisi kimia bersertifikat.

Sifat Mekanik

Untuk ASTM A182 F51, sifat mekanik harus dinyatakan sesuai dengan edisi ASTM A182 yang berlaku dan kondisi produk.

Nilai tipikal yang umum terkait dengan F51 meliputi:

Desain Blind RF Flange

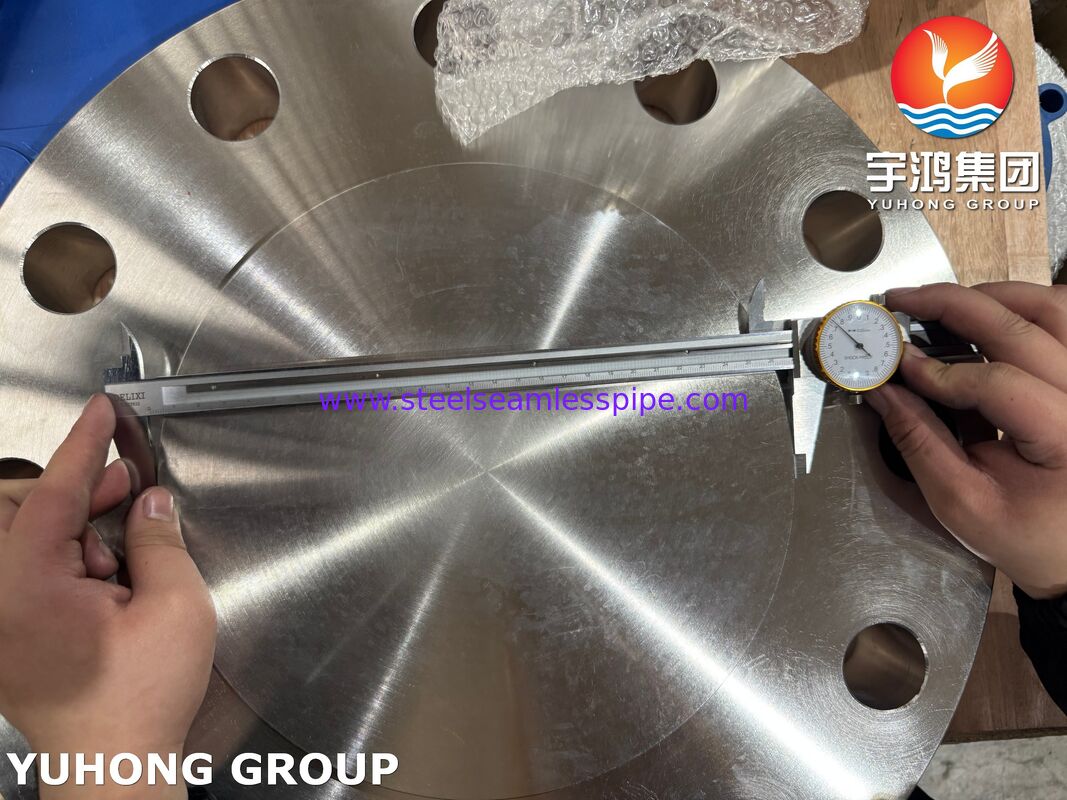

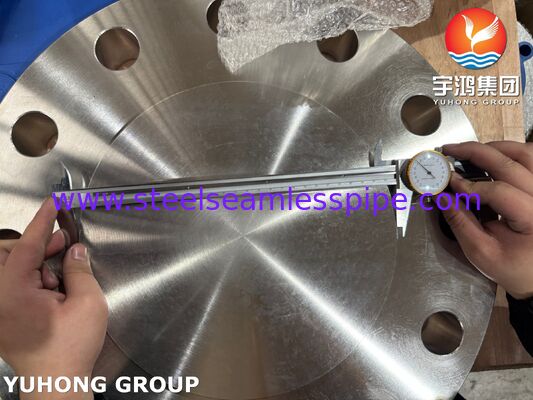

Produk terdiri dari badan flensa tempa padat tanpa lubang tengah.

Fitur utama meliputi:

Blind Face

Flensa buta menutup ujung pipa atau nosel peralatan tanpa menyediakan jalur aliran.

Raised Face

Wajah RF menyediakan area kontak gasket yang terdefinisi untuk sambungan flensa yang dibaut.

Lubang Baut

Diameter lubang baut, kuantitas, dan PCD diproduksi sesuai dengan standar dimensi dan kelas tekanan yang berlaku.

Ketebalan Flange

Ketebalan ditentukan sesuai dengan:

• NPS
• Kelas Tekanan
• Standar dimensi yang berlaku
• Persyaratan desain

Diameter Luar

OD flensa tergantung pada ukuran nominal dan kelas tekanan.

Proses Manufaktur

Proses manufaktur tipikal:

1. Inspeksi bahan baku baja tahan karat dupleks
2. Identifikasi nomor heat
3. Pemotongan
4. Forging
5. Perlakuan panas
6. Solution annealing
7. Machining
8. Machining RF face
9. Pengeboran lubang baut
10. Penandaan
11. Inspeksi dimensi
12. PMI
13. NDT jika diperlukan
14. Inspeksi akhir
15. Pengemasan

ASTM A182 mencakup persyaratan yang mencakup perlakuan panas dan sifat mekanik/kimia untuk grade yang dipesan.

Aplikasi

Minyak dan Gas

• Isolasi Pipa
• Perpipaan Proses
• Perpipaan terkait Wellhead
• Sistem perpipaan lepas pantai
• Sistem pemrosesan gas

Petrokimia

• Perpipaan Proses
• Sistem transfer kimia
• Perpipaan Tekanan
• Nosel Peralatan

Kelautan dan Lepas Pantai

• Sistem terkait air laut
• Peralatan proses lepas pantai
• Perpipaan laut

Pemrosesan Kimia

• Perpipaan proses korosif
• Jalur transfer kimia
• Komponen perpipaan penahan tekanan
