ASTM A182 F55 WNRTJ flange,UNS S32760 SUPER DUPLEX STAINLESS STEEL FLANGE

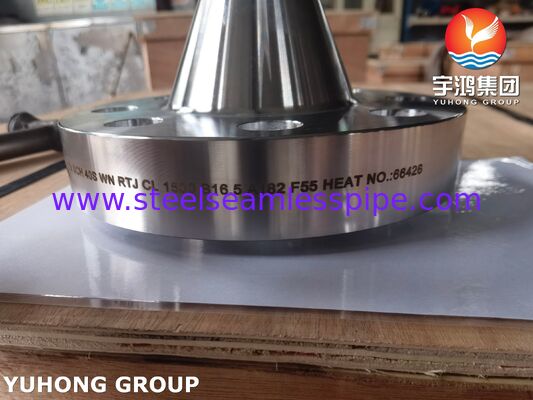

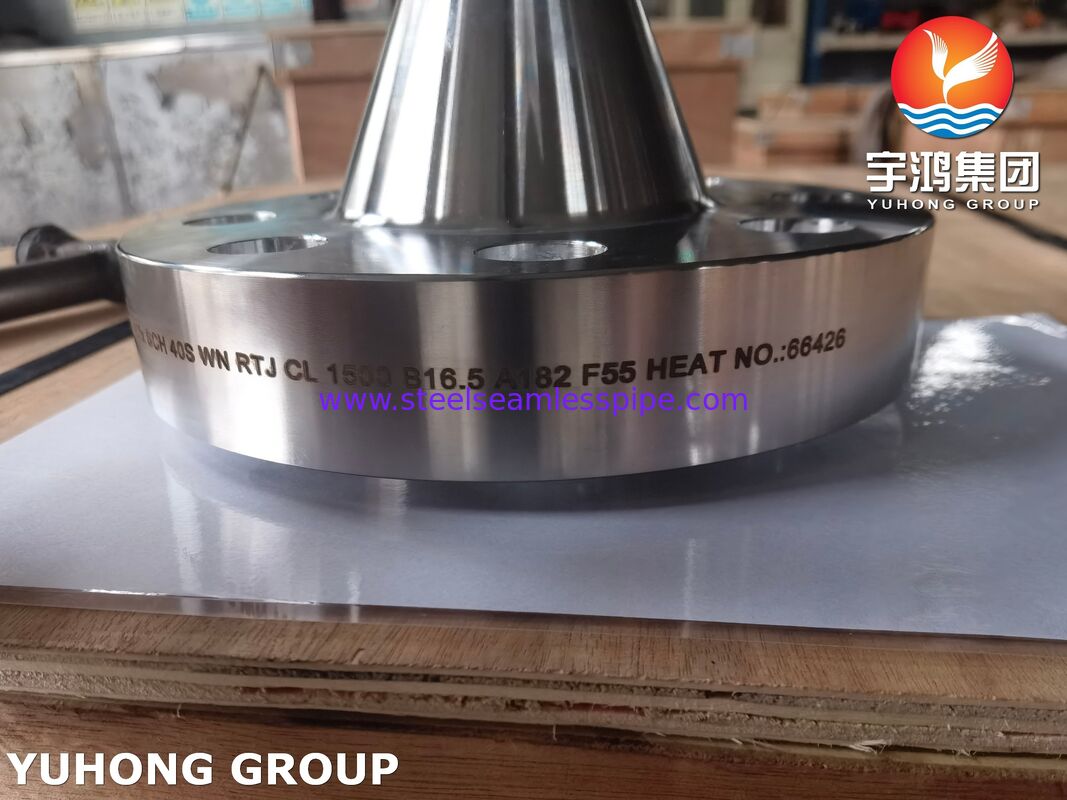

ASTM A182 F55 Super Duplex Steel Weldneck RTJ Flangeadalah komponen palsu berkinerja tinggi yang dirancang untuk layanan kritis di lingkungan ekstrem.Flange ini memiliki super duplex microstructure yang menawarkan hampir dua kali kekuatan yield dari stainless steel standar sambil memberikan ketahanan yang luar biasa terhadap lubang, korosi celah, dan korosi tekanan klorida retak. desain weldneck menggabungkan panjang, hub kerucut yang mendistribusikan tekanan dan memungkinkan penetrasi penuh pengelasan butt,memastikan integritas struktural di bawah tekanan tinggi. RTJ (Ring Type Joint) menghadap memiliki alur yang diproses dengan presisi yang memampatkan gasket logam untuk membentuk metal-to-metal seal yang tahan kebocoran,yang membuatnya wajib untuk aplikasi tekanan tinggi dan suhu tinggi di minyak dan gas, lepas pantai, dan pengolahan kimia.
Kelas yang setara dari ASTM A182 F55 / S32760 Super Duplex Steel Flange
| Standar |
WERKSTOFF NR. |
UNS |
| Super Duplex 2507 |
1.4410 |
S32750 / S32760 |
Komposisi Kimia % dari ASTM A182 F55 / S32760 Super Duplex Steel Flange
| Batas Komposisi Kimia |
| Berat % |
C |
Mn |
P |
S |
Ya. |
Cr |
Tidak |
Mo |
N |
W |
| Super Duplex F55 |
0.03 maksimal |
1.00 maksimal |
0.03 maksimal |
0.01 maksimal |
1 maksimum |
24-26 |
4.5-6.5 |
3-4 |
0.25 |
0.08-0.20 |
Sifat mekanik dari ASTM A182 F55 Super Duplex Steel WNFF Flange
| Paduan |
Kekuatan tarik N/mm² |
Kekuatan output 0,2% N/mm² |
Perpanjangan |
Kekerasan HB |
| Super Duplex F55 |
860 |
720 menit |
16 menit |
270 maksimal |
Berikut adalah kondisi spesifik yang menentukan penggunaan RTJ Flange Face:
1. Tekanan Tinggi & Suhu Tinggi (Layanan Berat)
RTJ adalah standar untuk kelas tekanan ASME 600# dan di atasnya (khususnya 900#, 1500#, dan 2500#).tekanan internal sangat tinggi sehingga gasket standar (digunakan pada flange RF / FF) akan mengekstrusi keluar dari sendi atau meledak. Gasket cincin logam yang digunakan dalam RTJ menghadapi segel dengan deformasi dalam alur, menciptakan segel yang lebih kuat dari dinding pipa itu sendiri.
2. Jenis cincin gasket sendi
Flang RTJ menggunakan gasket logam (oval atau oktagonal), sedangkan flang RF menggunakan gasket spiral lembut / komposit.
Gunakan RTJ ketika: Anda perlu menyimpan cairan, gas, atau hidrokarbon yang mematikan pada kecepatan tinggi di mana gasket standar akan gagal.
3Kondisi Siklik Kritis
Dalam lingkungan dengan fluktuasi suhu atau getaran yang ekstrim (umum di platform lepas pantai dan kepala sumur), ketegangan baut dapat mereda.alur RTJ dirancang untuk mempertahankan segel bahkan jika bolt peregangan terjadi, sedangkan koneksi RF sepenuhnya bergantung pada kompresi gasket konstan.
4Standar Industri (API)
RTJ adalah wajib dalam industri Minyak & Gas untuk manifold pengeboran, pohon Natal (kepala sumur), dan saluran choke/kill sesuai dengan spesifikasi API 6A.
Karakteristik Flange Facing -- Tipe RTJ (Ring Type Joint)
-

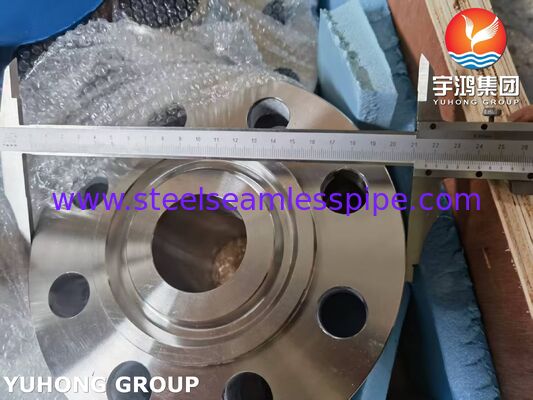

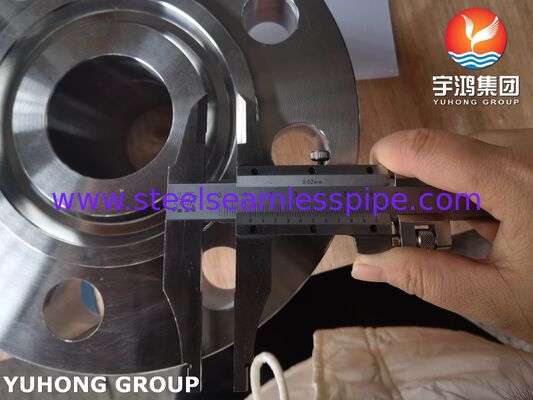

Tipe gasket: Flang RTJ menggunakan gasket cincin logam (oval atau oktagonal) yang terletak di alur yang diolah di permukaan flange.
-
Mekanisme penyegelan: Ketika baut flange diperketat, gasket logam dikompresi ke alur, sedikit berubah bentuk untuk menciptakan segel logam-ke-logam.
-
Aplikasi: Lapisan RTJ dirancang khusus untuk layanan tekanan tinggi dan suhu tinggi.
-
Standar: Dimensi alur standar (biasanya sesuai dengan API 6A atau ASME B16.5) untuk menerima nomor gasket cincin tertentu (misalnya, R24, R31, dll.).
Aplikasi
-
Offshore Oil & Gas: pipa atas dan bawah laut, sistem manifold, dan risers.
-
Pengolahan Kimia: Penanganan klorida, asam, dan katalis agresif.
-
Pabrik desalinasi: Unit osmosis terbalik bertekanan tinggi.
-
Lingkungan Laut: Poros dan dinding dinding di mana korosi air laut adalah faktor.
